Por fin un mod rgb para Nintendo 64 Pal no francesa económico (Y español!)

@soukai Tranquilo, es normal, son masa los dos.
Lo importante es que un pin no haga contacto con sus vecinos.

EMaDeLoC escribió:@soukai Tranquilo, es normal, son masa los dos.
Lo importante es que un pin no haga contacto con sus vecinos.

Gracias, lo he supuesto viendo el diagrama del denc, pero me quería asegurar de no estar liandola.

Edito: ya lo tengo, solo me falta la sincronización, pero mi placa no tiene la resistencia en c13, tengo que hacer el corte entre el condensador que hay junto al pad al que se suelda el cable y jp6, verdad?
https://imgur.com/x9ABdmq

@soukai Si tienes un buen cable RGB, esa parte es opcional.
Pero si quieres hacerla, si, puedes cortar la pista que hay bajo JP6.

Hola las 3 resistencias que se ponen en el cable euroconector son estas ?

]

https://www.amazon.es/10-pieza-metal-re ... th=1&psc=1

He puesto en tamaño 75 kOhm

Un saludo y gracias

@rioazuki No, esas son de 75k, es decir, 75000 ohmnios. Las que hay que poner son de 75 ohmnios, sin la "k".
Solo necesitas 3, en cualquier tienda de componentes electrónicos podrás encontrarlas y solo te costarían unos céntimos.

@EMaDeLoC

La que hay donde vivo Jaén que es un pueblo más que una ciudad. Pues el dueño se está jubilando y ya no le quedan ni tiene pensado traer.

Hola compañeros, espero que podais ayudarme,
Si mi placa de la 64 no lleva el condensador tras el sync amarillo, donde tengo que cortar la pista? no me queda del todo claro....

@MaKinorris Seguramente habrá una etiqueta que ponga JP6 muy cerca de la etiqueta C13. Verás que en mitad de JP6 hay una pista, puedes cortar por ahí.
O también puedes cortar la pista que va desde C13 al pin V del puerto MultiAV, y soldar el cable amarillo al pin V.

O no hacer nada. La parte del cable amarillo es opcional.

Por asegurarme… con este mod (y algún cartucho tipo Everdrive) puedo jugar en una N64 PAL a juegos NTSC en 60Hz?

Estoy pensando en hacerme con una N64 PAL pero me gustaría jugar a 60Hz, parece que esta es la manera de conseguirlo, no?

Gracias!

@Sagitario Si podrás. La señal RGB puede ir a 50 o 60Hz. Las N64 van a la frecuencia dictada por el juego. Normalmente un cartucho NTSC no arracan en una consola PAL y viceversa por el chip de seguridad PIF, pero los flashcarts se saltan el PIF y puedes ejecutar ROMs de regiones distintas a la de la consola.

No deberías tener problemas en jugar a los juegos a 60Hz, pero creo que, por cosas de que las N64 PAL y NTSC llevan unas frecuencias distintas, algún juego puede darte algún problema. Preguntalo en el hilo de la N64.

EMaDeLoC escribió:@MaKinorris Seguramente habrá una etiqueta que ponga JP6 muy cerca de la etiqueta C13. Verás que en mitad de JP6 hay una pista, puedes cortar por ahí.
O también puedes cortar la pista que va desde C13 al pin V del puerto MultiAV, y soldar el cable amarillo al pin V.

O no hacer nada. La parte del cable amarillo es opcional.

@EMaDeLoC hoy he realizado la instalación, y me funciona la salida RGB pero tengo un fallo grafico, puede ser el cable? alguna idea?las soldaduras aparentemente estan bien...

@MaKinorris Parece que alguna soldadura con el chip de vídeo de la consola no hace contacto y no esta transmitiendo los datos de imagen.

Tendrás que repasar las soldaduras y comprobarlas con un multimetro entre la patilla del chip y el pad del adaptador.

EMaDeLoC escribió:@MaKinorris Parece que alguna soldadura con el chip de vídeo de la consola no hace contacto y no esta transmitiendo los datos de imagen.

Tendrás que repasar las soldaduras y comprobarlas con un multimetro entre la patilla del chip y el pad del adaptador.

Gracias, volveré a comprobar todas las soldaduras y comentaré.

@EMaDeLoC me he dado cuenta que en la televisión de mi habitación si que se ve bien por compuesto, aunque a veces hace un patrón de interferencia que supongo que será por la señal de sincronización, pero en la televisión del comedor los colores se ven subexpuestos, la cara de Mario es de un color marrón anaranjado. Alguna idea de cuál puede ser la causa?

@soukai ¿Te refieres a la imagen solo por compuesto, o con mod RGB?
Podría ser cosa del cable o del televisor, o del mod si lleva alguno instalado.
¿Podrías poner fotos?

EMaDeLoC escribió:@soukai ¿Te refieres a la imagen solo por compuesto, o con mod RGB?
Podría ser cosa del cable o del televisor, o del mod si lleva alguno instalado.
¿Podrías poner fotos?

La imagen por vídeo compuesto, en la consola que tengo tu mod rgb instalado(sin haber cortado la pista de vídeo compuesto en la placa, obviamente) me produce esta imagen. https://ibb.co/WygbY1w.

Pero solo en una de las televisiones, en la otra se ve normal, pero de vez en cuando pasa que hay una interferencia extraña como puedes ver aquí en el super Mario de abajo a la izquierda https://ibb.co/xX4qBxD y aquí la manera que he visto que mejor se aprecia que es al dejar el reset pulsado. https://ibb.co/wy2LPKq.

En estático no se nota a penas, pero en movimiento hace como la típica banda brillante horizontal de interferencia en los vhs.

@soukai Supongo que no cortaste la pista porque no soldaste el cable amarillo. No puede haber salida CSync y vídeo compuesto a la vez.

La interferencia podría generarla el cable. ¿Es algún cable RGB chino o de calidad de algún vendedor? ¿Para SNES NTSC o Gamecube PAL?

EMaDeLoC escribió:@soukai Supongo que no cortaste la pista porque no soldaste el cable amarillo. No puede haber salida CSync y vídeo compuesto a la vez.

La interferencia podría generarla el cable. ¿Es algún cable RGB chino o de calidad de algún vendedor? ¿Para SNES NTSC o Gamecube PAL?

No, es con el cable de vídeo compuesto original de la 64, no corte la pista porque aún no tengo el cable de rgb osea que a la salida de vídeo llegan el compuesto el y csync en la misma pista(si no me estoy liando)

Lo de los colores supongo que será cosa de la otra tele, pero no entiendo que lo puede causar.

@soukai Vale, pues lo que pasa es que el CSync le esta provocando una interferencia al televisor que se ven mal los colores, posiblemente interprete mal el colorburst, una señal que hay al principio de cada línea de la imagen, debido a esta interferencia.

Si te has pedido un cable RGB de calidad y quieres seguir manteniendo el compuesto, desuelda el cable amarillo. Pero no puedes tener CSync y vídeo compuesto por el mismo cable, porque obligas a meter una señal por la salida de otro. El voltaje es pequeño y podría no romper nada, pero mejor si se deja solo una señal.
Puedes usar el vídeo compuesto como sincronización del RGB, pero si metes CSync sobre vídeo compuesto puede dar problemas.

La interferencia que mencionas podría ser algún ruido de fondo proveniente del CSync. Comprueba si al quitar el cable amarillo ya no aparece.

EMaDeLoC escribió:@soukai Vale, pues lo que pasa es que el CSync le esta provocando una interferencia al televisor que se ven mal los colores, posiblemente interprete mal el colorburst, una señal que hay al principio de cada línea de la imagen, debido a esta interferencia.

Si te has pedido un cable RGB de calidad y quieres seguir manteniendo el compuesto, desuelda el cable amarillo. Pero no puedes tener CSync y vídeo compuesto por el mismo cable, porque obligas a meter una señal por la salida de otro. El voltaje es pequeño y podría no romper nada, pero mejor si se deja solo una señal.
Puedes usar el vídeo compuesto como sincronización del RGB, pero si metes CSync sobre vídeo compuesto puede dar problemas.

La interferencia que mencionas podría ser algún ruido de fondo proveniente del CSync. Comprueba si al quitar el cable amarillo ya no aparece.

Gracias, estoy pendiente de comprar un cable de calidad, había pensado en uno original de GameCube pal, aprovechado que me acabo de comprar una(ya te haré el pedido del adaptador pronto que me has parecido muy interesante el diseño).

Si corto la pista del video compuesto, podría sacar una conexión rca de vídeo directamente de la placa soldando a antes del corte?

@soukai El cable original de Gamecube PAL lleva la sincronía por vídeo compuesto, pero al ser bueno no da interferencias.
Si va a ser esa tu opción, quitaría el cable amarillo. Te ahorras cortar pistas, meter salida al vídeo compuesto, etc, y tendrías buena calidad de imagen.

Si quieres hacer igualmente lo de sacar el vídeo compuesto, yo cortaría la pista desde el punto C13 hasta el punto V del multiAV y usaría C13 para soldar la salida, ya que tienes espacio de sobra para soldar.
Si eres apañado, usa un switch para elegir entre salida de vídeo compuesto o CSync, y así eliges la salida por multiAV que quieras.

EMaDeLoC escribió:@soukai El cable original de Gamecube PAL lleva la sincronía por vídeo compuesto, pero al ser bueno no da interferencias.
Si va a ser esa tu opción, quitaría el cable amarillo. Te ahorras cortar pistas, meter salida al vídeo compuesto, etc, y tendrías buena calidad de imagen.

Si quieres hacer igualmente lo de sacar el vídeo compuesto, yo cortaría la pista desde el punto C13 hasta el punto V del multiAV y usaría C13 para soldar la salida, ya que tienes espacio de sobra para soldar.
Si eres apañado, usa un switch para elegir entre salida de vídeo compuesto o CSync, y así eliges la salida por multiAV que quieras.

La idea era hacer un agujero y poner un conector rca como se hacía para el mod stereo de la Megadrive, pero puede que el interruptor sea mejor opción. De momento cuando reciba el cable la cortaré, y si mi tele del pueblo no coge rgb ya veré cómo hago para poder tener las dos salidas.

Buenas familia! Me llegó el mod hace unos días y hoy me he puesto con él. A la hora de probar no había caido en que no tengo el cable necesario. Como tenía un cable de Snes Pal Rgb le he soldado entre los cables rojo, verde y azul y la salida, tres condensadores de 220 microfaradios, tambien he cortado la pista y soldado el cable amarillo. La verdad es que se ve acojonantemente bien pero no se si habrá algun inconveniente en el que yo no haya caido. Os dejo unas fotillos del engendro (en caso de dejarlo así ya le buscaré otra ubicación a los condensadores)





PD: Mil gracias al creador del mod!

@FAT MIKE Si se te ve bien entonces es que la instalación esta bien hecha.
Pero esos condensadores rozando la chapa...

@EMaDeLoC No hombre, era solo para probar, y ninguna patilla está tocando nada, de hecho funciona perfectamente, pero es eso, solo una prueba, les buscaré otra ubicación, lo de ponerlos así ha sido porque soy un ansias. Un saludo!

@RolleR desarchivado

Gracias por desarchivar!
Buenas a todos, la semana que viene me llega mi N64 comprada de 2a mano, y tengo en lista el mod en ebay del N64RGBVDC para cuando haya stock comprarlo.
Tengo el cable de NGC de thefoo que me funcionará genial, pero veo que lleváis unas ´ginas con cosillas raras jajam que si condensadores, que so corta tal pista o tal otra... cuando me llegue todo, lo sueldo todo como pone el tuto de youtube del creador del mod no? o se tiene que hacer algo más? Sobretodo con lo que dice de quitar la resistencia y soldar el amarillo.

Saludos!!

EMaDeLoC escribió:@rioazuki No, esas son de 75k, es decir, 75000 ohmnios. Las que hay que poner son de 75 ohmnios, sin la "k".
Solo necesitas 3, en cualquier tienda de componentes electrónicos podrás encontrarlas y solo te costarían unos céntimos.

Las cosas no están tan baratas como hace 15 años, el otro día compré los condensadores de una GameGear y fueron cerca de 5 euros... eso sí, sigue siendo la opción más rapida.

Para cerciorarmente completamente (que conste que me he leido el hilo entero). Este mod sirve para absolutamente todas las n64?, pal y ntsc?

Un saludo.

RolleR escribió:Gracias por desarchivar!
Buenas a todos, la semana que viene me llega mi N64 comprada de 2a mano, y tengo en lista el mod en ebay del N64RGBVDC para cuando haya stock comprarlo.
Tengo el cable de NGC de thefoo que me funcionará genial, pero veo que lleváis unas ´ginas con cosillas raras jajam que si condensadores, que so corta tal pista o tal otra... cuando me llegue todo, lo sueldo todo como pone el tuto de youtube del creador del mod no? o se tiene que hacer algo más? Sobretodo con lo que dice de quitar la resistencia y soldar el amarillo.

Saludos!!

@EMaDeLoC te invoco ya que eres el que controla del tema

Maduin escribió:Para cerciorarmente completamente (que conste que me he leido el hilo entero). Este mod sirve para absolutamente todas las n64?, pal y ntsc?

Sirve para todas excepto las consolas que tengan el chip VDC-NUS, que son las primeras NTSC vendidas y el modelo exclusivo de Francia NUS-001(FRA). A esas se les puede poner el mod simple.
En realidad también funcionaría con esas consolas con el adaptador de chip adecuado, pero habiendo el mod de amplificador simple, para qué complicarse...

RolleR escribió:Tengo el cable de NGC de thefoo que me funcionará genial, pero veo que lleváis unas ´ginas con cosillas raras jajam que si condensadores, que so corta tal pista o tal otra... cuando me llegue todo, lo sueldo todo como pone el tuto de youtube del creador del mod no? o se tiene que hacer algo más? Sobretodo con lo que dice de quitar la resistencia y soldar el amarillo.

Si sigues el vídeo no deberias tener problemas.
Toda la parte relacionada con el cable amarillo, incluyendo la resistencia o cortar pistas, es opcional, y con tu cable tendrás buena calidad de imagen sin necesidad de hacer dicha parte.

EMaDeLoC escribió:

Maduin escribió:Para cerciorarmente completamente (que conste que me he leido el hilo entero). Este mod sirve para absolutamente todas las n64?, pal y ntsc?

Sirve para todas excepto las consolas que tengan el chip VDC-NUS, que son las primeras NTSC vendidas y el modelo exclusivo de Francia NUS-001(FRA). A esas se les puede poner el mod simple.
En realidad también funcionaría con esas consolas con el adaptador de chip adecuado, pero habiendo el mod de amplificador simple, para qué complicarse...

RolleR escribió:Tengo el cable de NGC de thefoo que me funcionará genial, pero veo que lleváis unas ´ginas con cosillas raras jajam que si condensadores, que so corta tal pista o tal otra... cuando me llegue todo, lo sueldo todo como pone el tuto de youtube del creador del mod no? o se tiene que hacer algo más? Sobretodo con lo que dice de quitar la resistencia y soldar el amarillo.

Si sigues el vídeo no deberias tener problemas.
Toda la parte relacionada con el cable amarillo, incluyendo la resistencia o cortar pistas, es opcional, y con tu cable tendrás buena calidad de imagen sin necesidad de hacer dicha parte.

Muchisimas gracias. Has respondido exactamente a la pregunta que tenia... Obviamente las NUS estan un poco fuera del alcance, incluso peladas cuestan un ojo de la cara. Por eso preguntaba. Mil gracias compañero.

Un saludo.

EMaDeLoC escribió:Si sigues el vídeo no deberias tener problemas.
Toda la parte relacionada con el cable amarillo, incluyendo la resistencia o cortar pistas, es opcional, y con tu cable tendrás buena calidad de imagen sin necesidad de hacer dicha parte.

Gracias compañero la resistencia el la deja a medio conectar, solo uno de los extremos, yo la quitaría por si las moscas. Yo voy a hacer lo del cable amarillo pero por lo que entiendo si no lo haces es para mantener el composite, no?

@RolleR Si haces lo del cable amarillo, pierdes la salida de vídeo compuesto de la consola.
Y es algo que haces, o no haces, ya que por la salida de vídeo compuesto ha de salir una señal, ya sea la de dicho video, o la señal de sincronización del mod. Sin ninguna de las dos el RGB no funciona con un cable RGB para Gamecube PAL.

@EMaDeLoC Ya he hecho el mod RGB a la N64. Funciona de fábula, no h etenido mucho tiempo para probarlo, pero fue conectarlo con el cable de thefoo y ver otra cosa en la pantalla de lo que se veía antes con el composite...

Hola, me he decidido a hacer el mod ya lo he comprado, a ver qué tal por que yo y el soldador no nos llevamos bien jajaj Ahora tengo que comprar un cable ¿Alguna recomendación a día de hoy de un cable que funcione bien para este mod?

@es.kaizen Basta un cable RGB para Gamecube PAL, que tenga un mínimo de calidad y de apantallamiento de los cables.
si preguntas por un cable concreto vendido por alguna tienda, repasa el hilo. Varios compis han probado varios cables.

Gracias @EMaDeLoC voy a comprar el de retrocables a ver qué tal 😁

https://retrocables.es/es/gamecube/2361 ... be-hq.html

Después de casi dos años yo estoy encantado con el mod, la calidad de imagen con este mod y el cable rad2x es buenísima.

El único pequeño inconveniente son unas pequeñas interferencias en imágenes claras relacionadas con el sonido, por ejemplo en super Mario 64 al inicio de nivel con fondo blanco donde aparecen las estrellas, mueves de una para otra y parpadea un poco, o en el nivel 15 que es en las nubes, es donde más se nota la interferencia, y si pones en pausa, al irse el sonido, esa interferencia ya desaparece por completo. En algunos juegos se nota más que en otros, pero vamos no es nada del otro mundo.

He probado muchísimas configuraciones y no hay manera, si conecto la consola por compuesto, esa interferencia no existe, si conecto el rad2x por compuesto tampoco, solo aparece por RGB. He probado sin cable amarillo, con cable amarillo y pista cortada (que es como la tengo actualmente) cortando más los cables y sin resultado jeje.

Buscando por la web, veo que esto es normal en los mods RGB, que la señal de 3.3v interfiere con el audio y produce estas pequeñas interferencias, y aparentemente se soluciona instalando un regulador de 3.3v específico para el mod.

¿Sería muy complicado de instalar un regulador de esos para probar?

Un saludo y muchas gracias

javibarreiro escribió:¿Sería muy complicado de instalar un regulador de esos para probar?

Estoy estudiando una alternativa. Con alguien que instaló el mod y tenía una interferencia parecida, haciendo unas pruebas parece que consiguió resolverlo. He de ponerme en contacto de nuevo para saber si, pasado el tiempo, sigue solucionado, y vigilar también si es necesario controlar los niveles de salida del RGB o no.

Si todo es correcto, la buena noticia es que hacerle el mod al mod ( ) sería fácil de hacer.

¿Alguien más tenía esas interferencias o parpadeos por RGB? Creo que @AzaToch tenía un problema así.

EMaDeLoC escribió:

javibarreiro escribió:¿Sería muy complicado de instalar un regulador de esos para probar?

Estoy estudiando una alternativa. Con alguien que instaló el mod y tenía una interferencia parecida, haciendo unas pruebas parece que consiguió resolverlo. He de ponerme en contacto de nuevo para saber si, pasado el tiempo, sigue solucionado, y vigilar también si es necesario controlar los niveles de salida del RGB o no.

Si todo es correcto, la buena noticia es que hacerle el mod al mod ( ) sería fácil de hacer.

¿Alguien más tenía esas interferencias o parpadeos por RGB? Creo que @AzaToch tenía un problema así.

Yo por mi me ofrezco voluntario para probar jeje.

Muchas gracias crack.

EMaDeLoC escribió:

javibarreiro escribió:¿Sería muy complicado de instalar un regulador de esos para probar?

Estoy estudiando una alternativa. Con alguien que instaló el mod y tenía una interferencia parecida, haciendo unas pruebas parece que consiguió resolverlo. He de ponerme en contacto de nuevo para saber si, pasado el tiempo, sigue solucionado, y vigilar también si es necesario controlar los niveles de salida del RGB o no.

Si todo es correcto, la buena noticia es que hacerle el mod al mod ( ) sería fácil de hacer.

¿Alguien más tenía esas interferencias o parpadeos por RGB? Creo que @AzaToch tenía un problema así.

A mi me pasaba si, aunque la consola ya no la tengo porque la vendí para pillarme una japo y en esta el mod no da ningún problema.

Yo lo he probado y lo más que veo es una franja casi imperceptible de dithering gris donde debería ser blanco en el selector de estrellas del Mario 64, no he notado nada en Pokémon Stadium o Mario party que también van cargados de blanco.

No se si mi consola no lo hace, o el crt tiene los condensadores por cambiar y el fallo no se distingue de lo que hace de normal.

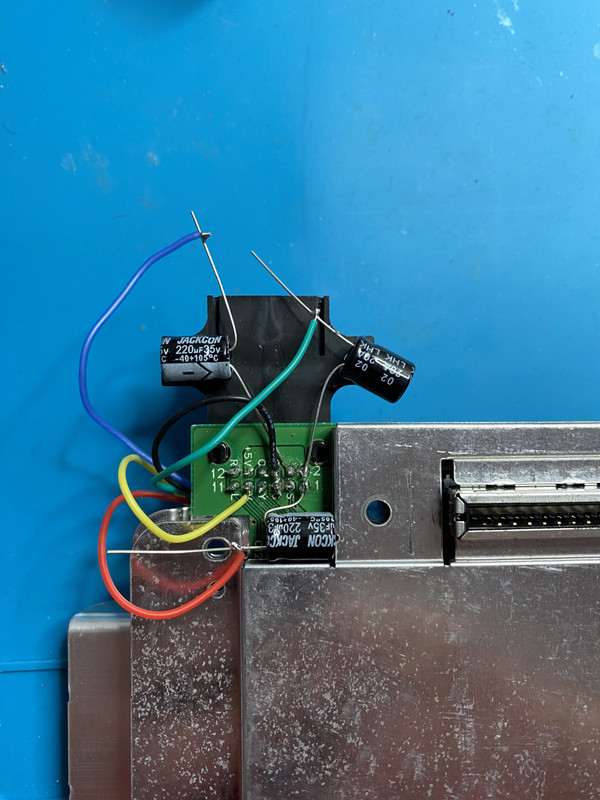

Mod realzado. Menudo cambio de imagen 😃. Dejé sin soldar el cable amarillo y se ve muy bien, no he notado nada raro jejejeje muchas gracias al creador del MOD

javibarreiro escribió:Después de casi dos años yo estoy encantado con el mod, la calidad de imagen con este mod y el cable rad2x es buenísima.

El único pequeño inconveniente son unas pequeñas interferencias en imágenes claras relacionadas con el sonido, por ejemplo en super Mario 64 al inicio de nivel con fondo blanco donde aparecen las estrellas, mueves de una para otra y parpadea un poco, o en el nivel 15 que es en las nubes, es donde más se nota la interferencia, y si pones en pausa, al irse el sonido, esa interferencia ya desaparece por completo. En algunos juegos se nota más que en otros, pero vamos no es nada del otro mundo.

He probado muchísimas configuraciones y no hay manera, si conecto la consola por compuesto, esa interferencia no existe, si conecto el rad2x por compuesto tampoco, solo aparece por RGB. He probado sin cable amarillo, con cable amarillo y pista cortada (que es como la tengo actualmente) cortando más los cables y sin resultado jeje.

Buscando por la web, veo que esto es normal en los mods RGB, que la señal de 3.3v interfiere con el audio y produce estas pequeñas interferencias, y aparentemente se soluciona instalando un regulador de 3.3v específico para el mod.

¿Sería muy complicado de instalar un regulador de esos para probar?

Un saludo y muchas gracias

A mí me pasa. Y también me pasaba con el cable de svideo antes de hacer el mod. La consola tiene todos los condensadores cambiados. Y me pasa independientemente de la fuente de alimentación.
Tampoco es molesto y mejora notablemente la imagen igualmente.
Ahora, si hay una solución, bienvenida sea @EMaDeLoC .

el_ssbb_boy escribió:

javibarreiro escribió:Después de casi dos años yo estoy encantado con el mod, la calidad de imagen con este mod y el cable rad2x es buenísima.

El único pequeño inconveniente son unas pequeñas interferencias en imágenes claras relacionadas con el sonido, por ejemplo en super Mario 64 al inicio de nivel con fondo blanco donde aparecen las estrellas, mueves de una para otra y parpadea un poco, o en el nivel 15 que es en las nubes, es donde más se nota la interferencia, y si pones en pausa, al irse el sonido, esa interferencia ya desaparece por completo. En algunos juegos se nota más que en otros, pero vamos no es nada del otro mundo.

He probado muchísimas configuraciones y no hay manera, si conecto la consola por compuesto, esa interferencia no existe, si conecto el rad2x por compuesto tampoco, solo aparece por RGB. He probado sin cable amarillo, con cable amarillo y pista cortada (que es como la tengo actualmente) cortando más los cables y sin resultado jeje.

Buscando por la web, veo que esto es normal en los mods RGB, que la señal de 3.3v interfiere con el audio y produce estas pequeñas interferencias, y aparentemente se soluciona instalando un regulador de 3.3v específico para el mod.

¿Sería muy complicado de instalar un regulador de esos para probar?

Un saludo y muchas gracias

A mí me pasa. Y también me pasaba con el cable de svideo antes de hacer el mod. La consola tiene todos los condensadores cambiados. Y me pasa independientemente de la fuente de alimentación.
Tampoco es molesto y mejora notablemente la imagen igualmente.
Ahora, si hay una solución, bienvenida sea @EMaDeLoC .

Yo también probé cambiando la fuente y nada, y leyendo por foros esto pasa en este tipo de mods, y si se instala el regulador ese desaparece el problema. Es una interferencia de la salida de vídeo de la consola con el sonido, pero vamos tampoco es algo grave y solo por la diferencia de imagen compensa con creces jeje.

Eliminadas las interferencias, aunque por hacer más pruebas se me fue uno de los buffers y tuve que reemplazarlo cuando localicé el fallo, 2 eurillos, poca cosa.
Básicamente con un regulador de 3.3v y unos pocos condensadores se tiene hecho. Hay un punto de 12v cerca de donde queda el mod, donde se encuentra el regulador de 5v.

Se le quita el pin de 3.3v al mod rgb, y se suelda en algún punto coincidente -yo lo hice en el polo positivo del condensador que tiene la placa del mod rgb-, como entrada, la salida de 3.3v del regulador.
Para quitar el pin tuve que desoldar el mod rgb del header, y se me quedaron pines sueltos, y me tocó cablear, no pasa nada y va bien, con dejarlo bien sujeto con algo de pegamento térmico ni tan mal.

Estoy buscando el mod para comprarlo y no hay manera. Dónde está disponible?

@Anelka En unas semanas volverá a estar disponible en eBay.
