EXTRAER KEY DE LECTORES LITEON Y FLASHEO LT 3.0
Hola compañeros,voy a dejar aquí este tuto o herramienta(como lo queráis llamar) porque creo que este método es el "mas claro,el mas sencillo y el mas barato"(Gracias a rusky5978 de Elotrolado).


CON ESTE MÉTODO NO HARÁ FALTA CORTAR SOLDAR Y PUENTEAR:

MATERIALES

1:Obiamente consola con LECTOR LITEON(Cualquier Modelo de LITEON y Firms pero SOLO en consolas FAT)

2: PC con controladora SATA ,que lleve chipset VIA VT6421 si no lo lleva dudo de que valga pero a dia de hoy hay muchas compatibles,aqui dejo una lista:

Placas base o PCI compatibles

* ABIT AV8 3rd Eye
o VIA K8T800 Pro / VT8237
* ABIT Fatal1ty fh-190hd
o NB ati 1250 SB amd sb600
o En la BIOS cambiar Legacy IDE si está activado por IDE normal.
* ABIT KN9
o NVIDIA nForce 570
* Asrock 4Core1333-FullHD
* Asrock 775 Dual 880 Pro
o Key desde Windows. Flasheo desde MS-DOS
* Asrock 777 Dual VSTA
o Buen funcionamiento desde Windows.
* Asrock 939 DualVsta
o ULI M1689/M1567
o Key desde Windows y Flasheo desde MS-DOS
* Asrock 939 NF6-VSTA
* Asrock AliveNF5 esata2+ r3.0
* Asrock AliveNF6G
o Extracción de key mediante puerto COM y flasheo en MS-DOS
* Asrock G31M-S
o Perfecto desde MS-DOS
* AsRock P4I65G
* Asus A7V880
o VIA VT8237
o Perfecto desde Windows.
* Asus A8N-E
o Perfecto desde MS-DOS
o No necesita puente en el lector.
* Asus A8N SLI
* Asus A8N-SLI Deluxe
o Hay que desactivar la opción del chip silicon en BIOS y desinstalar drivers Nforce4 Serial ATA que instala Win para flashear en Win.
* Asus A8V Deluxe (VT8237)
* Asus K8V-X
* Asus M2-r32-mvp
* Asus M2N SLI
* Asus M2N SLI Deluxe
* Asus M2N32-SLI Deluxe/Wireless Edition
o Key desde Windos y/o MS-DOS. Flasheo desde MS-DOS
* Asus M2V (VIA K8T890)
* Asus M3A
* Asus M3N78
* Asus P4C800-E Deluxe
* Asus P4P800 E-Deluxe
* Asus P4S800D-X
o Lee la key pero no puede flashear
* Asus P4V800D-X
o No lee la key, pero puede flashear
* Asus P5E Deluxe
o Desde Windows
* Asus P5K Premium/WiFi-AP
o Todo desde Windows
* Asus P5K31-VM
* Asus P5KC
o Bien desde Windows y/o MS-DOS
* Asus P5KPL-AM
* Asus P5KR
* Asus P5L 1394
* Asus P5LD2 SE
* Asus P7H55-M LX
o Perfecto desde Windows
* Asus P5LD2-X/1333
* Asus P5N-T Deluxe
* Asus P5P800
o Perfecto desde MS-DOS. Imposible desde Windows.
* Asus P5Q-E (ICH10)
o Configurar puertos Sata en IDE Compatible -no enhaced-.
* Asus P5QL-E
* Asus P5W DH Deluxe
o Extracción de Key y creación del firmware en Windows XP. Borrado y flasheo desde MSDOS.
* Biostar P4TSP-D2 (ICH5)
* Biostar P4VMA-M (VIA VT8237)
* Conceptronic Combo
* DFI LanParty P35 Dark (ICH9R)
* DFI Lanparty ut icfx3200-t2r g (Chipset AMD RD600)
o Todo desde Windows.
* ECS AMD690GM-M2
o Leer key desde Win y Flasheo desde MS-DOS.
* ECS ELITEGROUP C51GM-M
o Perfecto desde MS-DOS.
* ECS ELITEGROUP P4M900T M2 (VIA 8237 S)
* ECS KV2 Lite
* Foxconn Winfast 6100WMA
* Gigabyte GA-8iPE-1000G
* Gigabyte GA-8IPE775-G
* Gigabyte GA-945P-S3 (ICH7)
* Gigabyte GA-965P-S3
* Gigabyte GA-EP35-DS4
* Gigabyte GA-EX38-DQD6
o Despues de leer la key hay que reiniciar el PC.
* Gigabyte GA-k8NF-9 (nforce4)
o Key en XP, flash desde DOS.
* Gigabyte GA-K8NSC-939
* Gigabyte GA-M57SLI-S4
* Gigabyte GA-M61PME-S2
o Perfecto desde MS-DOS, no se ha probado desde Windows.
* Gigabyte GA-M61SME-S2
* Gigabyte GA-MA69G-S3H
o Keys en Windows y flasheo en MS-DOS.
* Gigabyte GA-MA790FX-DS5
o Perfecto desde MS-DOS.
* Gigabyte GA-P35-DS3L
* Gigabyte GA-P35C-DS3R
* Gigabyte GA-P35-DS4
* Gigabyte GA-X38-DQ6
o Todo desde WinXP.
* Gigabyte GA-X48 DS5 (ICH9R)
o Despues de extraer la key, quitar el lector del modo b y continuar flasheando.
* Gigabyte MA69GM-S2H
o Todo desde WinXP.
* INTEL 915P
* INTEL DP35DP
o Lectura Key OK. No se ha probado a flashear.
* INTEL D945gnt
o Perfecto desde MS-DOS.
* INTEL DG31PR (Chipset P35/G33/G31 ICH7)
* MSI K8N NEO4 PLATINUM
* MSI K9N Platinum
* MSI K9N6GM-V
* MSI K9N6PGM-F/FI (CHIPSET MCP61)
* Nvidia geforze 6100 biostar (nforze 4)
o Todo desde Windows.
* PCCHIPS P23G
o VIA P4M800Pro / 8237
o Perfecto desde MS-DOS.
Esta uso yo:"Conceptronic Serial ATA & Ide Combo Card VIA VT6421"
Imagen

3:CK3 Connectivity Kit V3 PRO Xbox 360 EXTRACTOR(solo para alimentar el Lector,podeis alimentarlo tambien directamente con la consola pero es mas engorroso)
Imagen

Podeis fabricaros el invento con un cable viejo de alguna xbox 360 o con el suyo propio.

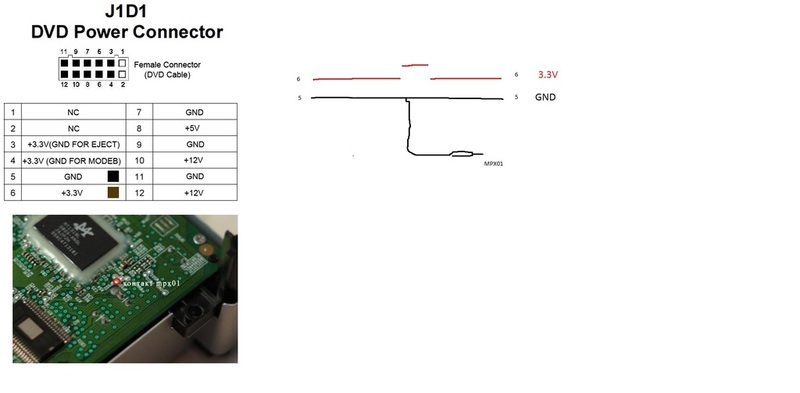

Solo hay que cortar los cables numerados 5 (masa) y 6 (3.3v) el esquema es mirando el cable del lector de frente.
Imagen

En el cable 5 soldamos o conectamos un SPEAR, con un cable cualquiera,(vale cualquier cosa conductora, una aguja, un cable, lo que sea, yo he usado un pincho de un tester)
En el cable 6 ponemos un interruptor para poder apagar la linea de 3.3v cuando es necesario
Este seria el esquema FINAL
Imagen
Resultado:
Imagen

NOTA:
El invento yo lo uso conectado a un Ck3 Pro, sirve cualquier cosa que alimente el lector, un xtractor,un power dongle, lo que sea, se puede hacer alimentando el lector con la consola( un poco mas engorroso), simplemente cuando pone apagar lector apagais la consola y listo, y donde ponga encender lector, encendeis la consola.
No es necesario poner el lector en modo B.(para extraer la Key,para flashear si hay que tenerlo en modo b)
NOTA:No hay que conectar nada al puerto COM ni al USB, solo al SATA.

TUTORIAL

1º - EXTRAER LA KEY
1. Lector encendido, con el interruptor de 3.3v encendido(ON),ejecutamos Jungleflasher.
2. Pinchamos en PhatKey seguidamente SI:
Imagen
Imagen

3. Interruptor 3.3v OFF apagado(Off), conectar el SPEAR ( en mi caso el pincho del tester) a MPX01, interruptor 3.3v ON encendido (On).
Imagen

4. Despues de "Extract Complete" desconectar GND (spear) de MPX01, apagar el lector. Esperar 5 segundos.
5. Encender lector, pincha OK.
Si habeis hecho todo bien os pedira donde guardar lo extraido:key, inquiry, serial y dummy
6. Terminado.
Imagen

A continuacion podeis seguir con el Flasheo una vez extraida la Key.

2º - FLASHEO
Bueno,una vez extraida la KEY seguiremos con el proceso de Flasheo:
Imagen

- Cargamos el Firms correspondiente a nuestro "Lector"(Liteon) en OPEN TARGET FIRMWARE
Imagen

- Una vez cargado el Firms correspondiente pincha en "Spoof Source to Target" para spofear el firms LT cargado con la Key de nuestro lector:
Imagen

- Ahora nos colocaremos en la pestaña "MTK Flash32"(1):comprobaremos el puerto en el que está el lector "I/O Port"(2) y pinchamos en "Liteon ERASE" (3)
Imagen

- Aparecerá unos mensajes,le decimos que SI a todos y seguidamente apagaremos la alimentacion del lector y volveremos a encenderlo(apagar lector y encender lector).El lector entrará en MODO VENDOR y se BORRARÁ.
Imagen
Imagen
Imagen
Imagen


- Despues de borrar el lector pinchamos en "WRITE" y el lector se escribirá con el firms que habiamos espufeado con nuestra Key en la pestaña FimwareTool en "OpenTargetFimware"(y seguidamente "Verificará si está bien escrito"):
Imagen
Imagen

Y bueno,ya tendreis el lector flasheado.


EXTRAER KEY DE LECTORES BENQ Y FLASHEO LT 3.0
Bueno:
si por el contrario vuestra Xbox360 lleva en LECTOR BENQ,seguiremos estos pasos:
Conectamos el lector al SATA del PC y este a alimentación(como he dicho antes yo uso un CK3Pro,pero podeis alimentarlo desde la própia consola)
NOTA:
OJO:tenemos que preparar nuestro BENQ para que entre en MODO B correctamente
Conectamos el lector con sata al pc y alimentación y antes de abrir jungleflasher debemos abrir la bandeja del lector benq y seguidamente cerrarla,pero cuando está por la mitad cerrándose APAGAMOS EL LECTOR Y VOLVEMOS A ENCENDERLO RAPIDAMENTE,QUEDANDO LA BANDEJA "MEDIO CERRADA"(o medio abierta,como queráis decirlo)


AHORA SEGUIMOS.
1º - EXTRAER LA KEY
Buscamos el lector en nuestro puerto correspondiente en I/O Port:
Imagen

Ahora pinchamos en BENQ UNLOCK y enseguida lanzará la magic key y pondrá nuestro lector en modo b:
Imagen

Y ahora si todo ha ido bien y podemos ver los datos de nuestro lector,pincharemos en READ para leer el firms y obtener la KEY:
Imagen

Si todo va bien nos pedirá guardar el archivo,le decimos donde queremos guardarlo y listo:ya tenemos la KEY de nuestro BENQ:automáticamente el firms se cargará con nuestra key(seguido nos pedirá cargar el firms LT: OJO,"Le decimos que NO")
Imagen

2º - FLASHEO

Una vez cargado nuestro firms con nuestra KEY,pasamos a cargar el firms LT 3.0 correspondiente a nuestro lector:Pinchamos en OPEN TARGET FIRMWARE y elegimos el LT 3.0 correspondiente a nuestro lector.
Imagen

Una vez cargado el Firms correspondiente pincha en "Spoof Source to Target" para spofear el firms LT cargado con la Key de nuestro lector:
Imagen

Ahora nos colocamos en la pestaña MTK Flash 32 y pincharemos en ERASE y aceptamos el mensage de advertencia:
Imagen

El lector empezará a borrarse y luego hará un BLANK TEST(si pone FAILED al final ni caso)
Imagen

Por último pinchamos en WRITE y el lector se flasheará con el firms que habíamos cargado anteriormente spofeado con nuestra KEY:
Imagen

Bueno pues despues de escribirse y verificarse ya tenemos nuestro lector Benq flasheado con LT 3.0.
NOTA:
En el caso que diera error despues de escribir en la verificacion:ni caso
Imagen

MÉTODO OPCIONAL SOLO PARA LECTORES LITEON(En el caso que el Lector se quede bloqueado y Windows no lo detecte)
RESUCITAR LECTORES LITEON Y FLASHEAR LECTORES LITEON CON LT 3.0 EN MS2
Antes de nada decir que este método es el MEJOR para flashear un Lector Liteon(el que sea,pero LITEON): NO es solo para resucitarlo:
lo primero será crear el USB bootable :)

1º - CREAR USB BOOTABLE

1 - Necesitamos un Pen drive de al menos 512 MB : descomprimimos el paquete "USB Bootable" e iniciamos el programa "HP USB Disk Storage Format Tool" y lo configuramos de la siguiente manera:
Abajo en "crear un disco de inicio de MS2" seleccionaremos la segunda carpeta del paquete descargado : "Sistema DOS"
Imagen

2 - Pinchamos en "INICIAR" y le decimos que SI:
Imagen

3 - Despues del proceso aceptamos:
Imagen

4 - Ahora copiaremos la carpeta "DOS" del paquete descargado en la raiz del pen:
Imagen

5 - El siguiente paso es CREAR el FIRMS LT 3.0 a partir de nuestro Firms Original que obtuvimos al principio en la extracción de la KEY.
Cargamos nuestro FIRMS ORIGINAL en JUNGLEFLASHER y cargamos el FIRMS LITEON PLUS 3.0:
Imagen

6 - Spofeamos nuestro Firms con el LT 3.0:
Imagen

7 - Guardamos nuestro FIRMS ya parcheado con LT 3.0:
Imagen

8 - Ahora pondremos el nombre que queramos al archivo del firms(yo le he puesto "lt") y lo copiaremos al pen "DENTRO" de la carpeta "DOS":
Imagen
Bien,ya está todo listo para flashear/resucitar nuestro lector.

2º - FLASHEAR/RESUCITAR

Una vez acabado el proceso de creación de MS2 conectamos el pen al PC,reiniciamos y configuramos para que el pc arranque desde USB(cada pc tiene una manera,así que no voy a explicar como cada uno debe configurar su ordenador,de antemano lo sabréis)Aconsejo desconectar discos duros y grabadoras o lectores del Pc,así no tendremos problemas en identificar el lector.

Una vez inície el USB en el PC nos encontraremos con la pantalla de "Windows 98"
Imagen

Empieza la FIESTA:

- Colocarse en la carpeta "DOS" escribiendo cd dos:
Imagen

- Escribir Dosflash y seguido presiona ENTER para identificar en que puerto sata está conectado nuestro lector(OJO:solo vamos a identificar donde está conectado el lector para asegurarnos del nombre del puerto en el que está conectado:con el puerto que vamos a trabajar:en mi caso el nº 6 que seria EC00)
Imagen

NOTA: El primer puerto es una grabadora DVD pues yo no la he desconectado y me sale pero la ignoro:
(Le decimos que NO = escribe n)
Imagen

Este si que es el LECTOR LITEON:
(Le decimos que NO = escribe n)
Imagen

(pulsamos cualquier tecla y enter para abortar la operacion,puesto que solo queremos saber en que puerto sata está el lector,en este caso EC00)
Imagen

- Ya tenemos el lector identificado en el "puerto sata nº 6 llamado EC00",ahora lo pondremos en STATUS BUENO para Flashearlo/Resucitarlo con el comando l-o-erase XXXX y seguido ENTER(donde XXXX seria el puerto correspondiente,en mi caso ec00)
Imagen

- Mostrará el STATUS en el que está el lector que suele ser el "FF80":
Imagen

- Repetiremos el proceso "4" veces pero cuando obtengamos 2 veces estatus FF80 "APAGAMOS Y ENCENDEMOS EL LECTOR":
Imagen

- Una vez con STATUS FF72(que es el bueno) escribimos de nuevo dosflash y seguido ENTER y nos pedirá el número/puerto en el que está nuestro lector,en este caso el "6" (que es EC00):
NOTA:como veis ahora el pc NO reconoce el lector con "no identify possible" : así es como debe quedar,si no: NO te dejará flashearlo.
Imagen

- Escribimos el número del puerto donde se encuentra nuestro lector liteon,en este caso el "6":
enseguida nos pedirá una operación para hacer,escribimos "w" (write/escribir) y obtendremos un error de "NO se detecta el chip",es normal la primera vez que ejecutas dosflash con el lector en status ff72.
Imagen
Imagen

- Volvemos a repetir el proceso exactamente igual que antes con :
dosflash y seguido ENTER pero esta vez al escribir la "w" (write/escribir) si que nos dejará flashearlo y nos pedirá el nombre del archivo a flashear,en este caso yo le puse "lt":escribimos el nombre del archivo junto con la extension de este archivo que seria .bin y quedaria así: lt.bin y seguido ENTER.
Imagen

-El lector empezará a BORRARSE y seguidamente a ESCRIBIRSE con el firms:
NOTA: DATASUN tiene que quedar con números y letras,si queda a cero ("0000") no se habrá flasheado bien y tendréis que volver a empezar con el proceso.
Imagen

Desconectáis todo,montáis el lector en la consola y TODO LISTO!!!


TODOS los archivos necesarios me los pedís por MP(claro que tendréis que tener unos mensajes,no os registréis en el foro solo para pedírmelos...)
SALU2 y SUERTE
Muy buen tuto checho, seguro a mas de uno le hace la vida mas facil y ademas esta muy completo.Un saludo y anque ami particularmente no me vale para nada muchas gracias igualmente por aportar tu tiempo al foro.
jlljmansilla escribió:Muy buen tuto checho, seguro a mas de uno le hace la vida mas facil y ademas esta muy completo.Un saludo y anque ami particularmente no me vale para nada muchas gracias igualmente por aportar tu tiempo al foro.

Gracias:
todo es recopilado de este mismo foro :)
Lo mismo digo ya no me vale para nada pero como no veía nada claro sobre lectores liteon/benq pues me decidí a publicar mis experiencias sobre todo porque todo lo adquirido es de AQUÍ:del mejor foro del mundo Elotrolado.net [oki]
salu2 y cualquier duda preguntadla
PD:lo de las descargas no lo tengo claro pero yo creo que no infrinjo ninguna norma :-? :si es así pues borro los enlaces,lo que interesa es la explicación.
Hola, tengo un lector liteon md DG-16D5S FW Ver.1175 y no encuentro el MPX01, la foto que sale de el no coincide con este modelo y no puedo seguir, a ver si alquien me puede ayudar.
Gracias
buho67
Mestoiquitando!!!
5.053 mensajes
desde nov 2007
en Arenas de san Pedro
Este tuto es para el 16D2S unicamente, para el 16D5S tienes que sacar la key con RGH.
Checho, puedes añadir a la lista de placas compatibles la Asus P5KC, la tengo y sirve, usando windows 7 64 bit conectando el lector por esata [oki]
buho67 escribió:Este tuto es para el 16D2S unicamente, para el 16D5S tienes que sacar la key con RGH.
Checho, puedes añadir a la lista de placas compatibles la Asus P5KC, la tengo y sirve, usando windows 7 64 bit conectando el lector por esata [oki]

Añadido y gracias por contestar al compañero:he editado el título
salu2
No consigo hacer el paso 5, por mucho que pulso rapidamente el interruptor del 3.3v no se pone en vendor mode, he probado poniendolo en modo b manualmente, he probado apagando y encendiende consola, con otro cable de alimentacion quitando y poniendolo, casi siempre lo hago en menos de un segundo y no funciona....

alguna sugerencia?
Maduin escribió:No consigo hacer el paso 5, por mucho que pulso rapidamente el interruptor del 3.3v no se pone en vendor mode, he probado poniendolo en modo b manualmente, he probado apagando y encendiende consola, con otro cable de alimentacion quitando y poniendolo, casi siempre lo hago en menos de un segundo y no funciona....

alguna sugerencia?


Has probado a dejar mas tiempo entre apagar y encender el lector? prueba eso:
mira tu controladora sata en la lista,a lo mejor no es compatible para hacerlo con windows y tendras que hacerlo en MS2 por narices.
Tambien puedes probar el método del Benq que es abrir bandeja,cerrar bandeja,apagar y encender y dejar bandeja medio abierta:a partir de ahí empiezas el proceso
salu2 y suerte
No hay manera y mi controladora si esta en la lista, es la asrock 777 dual vsta, de hecho, ayer extraje keys y flashee varias veces un samsung, asi que no me explico que puede estar pasando....

me esta sacando de mis casillas y no puedo hacerlo mediante ms-dos porque el pc donde lo estoy haciendo tiene los puertos usb fatal, van lentos, algunos ni funcionan... :(

EDITO: solo me saca los estados 0x51 y 0x52 y luego 0xd00, nunca 0x72

EDITO2: lo he conseguido al final pero vaya tela... He tenido que hacerlo desde ms-dos y no salia al principio tampoco, harto de que no saliese he apagado la consola y me ha puesto que estaba en 0x72, casi me tiro de los pelos, al encenderla me ponia 0x80 pero a la siguiente vez 0x72 y ya todas asi y ya esta, flasheado desde flashdos y punto.

MUCHAS GRACIAS POR EL TUTORIAL PESE A LOS INCOVENIENTES, NO LO HABRIA CONSEGUIDO SIN EL Y SIN LA AYUDA DE LOS COMPAÑEROS.

un saludo.
Maduin escribió:No hay manera y mi controladora si esta en la lista, es la asrock 777 dual vsta, de hecho, ayer extraje keys y flashee varias veces un samsung, asi que no me explico que puede estar pasando....

me esta sacando de mis casillas y no puedo hacerlo mediante ms-dos porque el pc donde lo estoy haciendo tiene los puertos usb fatal, van lentos, algunos ni funcionan... :(

EDITO: solo me saca los estados 0x51 y 0x52 y luego 0xd00, nunca 0x72

EDITO2: lo he conseguido al final pero vaya tela... He tenido que hacerlo desde ms-dos y no salia al principio tampoco, harto de que no saliese he apagado la consola y me ha puesto que estaba en 0x72, casi me tiro de los pelos, al encenderla me ponia 0x80 pero a la siguiente vez 0x72 y ya todas asi y ya esta, flasheado desde flashdos y punto.

MUCHAS GRACIAS POR EL TUTORIAL PESE A LOS INCOVENIENTES, NO LO HABRIA CONSEGUIDO SIN EL Y SIN LA AYUDA DE LOS COMPAÑEROS.

un saludo.


Hay algunos Liteon que son testarudos jejeje,pero por MS2 no hay cáscara,
salu2 y me alegro que lo consiguieras [oki]
1, 2, 3, 4, 588
