Vamos a ver si nos aclaramos un poco.

Estoy intentando hacer un RGH2 a una fat (falcon).
Por lo que he leido en los posts hay gente que lo ha hecho con el modelo de chip de la fat (malarkeyy) y otros de la slim (welax). Unos han usado los puntos J4B y J5B como (), otros han usado los puntos J5A y J5B como (malarkeyy). y luego estan los puentes, que si con... que si sin...

Os parece bien que los que lo han hecho respondan al pequeño questionario?

Modelo de placa (falcom,jasper,trinity, etc) ->
Modelo de chip -> Slim o fat (sin meter que si modificaciones, etc)
Puentes hechos al chip ->
Puntos usados para soldarlo -> J1, J2, J3, etc...
Firmware usado en el chip -> TX_RGH2_A, etc...

chechill escribió:Vamos a ver si nos aclaramos un poco.

Estoy intentando hacer un RGH2 a una fat (falcon).
Por lo que he leido en los posts hay gente que lo ha hecho con el modelo de chip de la fat (malarkeyy) y otros de la slim (welax). Unos han usado los puntos J4B y J5B como (), otros han usado los puntos J5A y J5B como (malarkeyy). y luego estan los puentes, que si con... que si sin...

Os parece bien que los que lo han hecho respondan al pequeño questionario?

Modelo de placa (falcom,jasper,trinity, etc) ->
Modelo de chip -> Slim o fat (sin meter que si modificaciones, etc)
Puentes hechos al chip ->
Puntos usados para soldarlo -> J1, J2, J3, etc...
Firmware usado en el chip -> TX_RGH2_A, etc...

A ver... Si usas este chip para el RGH2 que como dice Team Xecuter la configuración incluye los puntos i2C_SDA e i2C_SCL creo que está claro que la configuración debe ser la misma que para la SLIM. De hecho, mi chip lo compré para realizar el RGH1 para mi Fat jasper de 512Mb y que tuve que adaptar a RGH2 SLIM por que la rompí y tuve la suerte que estaba en garantía, pero la que vino ya estaba actualizada. Los puntos son los que muestran la imagen de (dudlaka) en su post anterior. J4A no se usa ya que ese punto va al PLL_Bypass que para el RGH2 no hace falta. El firm para la Jasper 512MB es TX_RGH2_A, al menos a mí me va. Lo más puñetero y que os puede volver loco es el cable de CPU_RST. Ojito con el porque le afecta todo. Recomiendo, despues de muchas pruebas con longitudes y grosores de cables, es poner un cable de entre 50 a 65cm. Yo use los finos que tienen los cables de ethernet. Cogí dos y los trenzé y conecto solo uno, el otro lo uso de blindaje. No tocarlo con los dedos ni que toque el chassis y lo sacais por fuera sin la tapa puesta y haceis las pruebas de arranque. Tarda de (5s a 3 min) Una vez os arranque, montar el cable dentro sin pasarlo sobre los ventiladores (los motores inducen ruido y afecta al arranque) bordeando el disipador de la cpu y lo apoyais sobre la etiqueta del DVD y de ahí al Chip. Os puede parecer una chorrada pero he hecho muchas pruebas y le he echado muchas horas y es una causa muy evidente de que os pueda arrancar o no por ello. Son mis conclusiones e imagino que cada consola será de su madre y de su padre. Repito, la configuración con los puentes y todo queda indicado en el post anterior de dudlaka. Salu2.

P.D: Claro está, pero para el que pueda tener duda, el cable de CPU_RST lo soldé por arriba.

welax escribió:

chechill escribió:Vamos a ver si nos aclaramos un poco.

Estoy intentando hacer un RGH2 a una fat (falcon).
Por lo que he leido en los posts hay gente que lo ha hecho con el modelo de chip de la fat (malarkeyy) y otros de la slim (welax). Unos han usado los puntos J4B y J5B como (), otros han usado los puntos J5A y J5B como (malarkeyy). y luego estan los puentes, que si con... que si sin...

Os parece bien que los que lo han hecho respondan al pequeño questionario?

Modelo de placa (falcom,jasper,trinity, etc) ->
Modelo de chip -> Slim o fat (sin meter que si modificaciones, etc)
Puentes hechos al chip ->
Puntos usados para soldarlo -> J1, J2, J3, etc...
Firmware usado en el chip -> TX_RGH2_A, etc...

A ver... Si usas este chip para el RGH2 que como dice Team Xecuter la configuración incluye los puntos i2C_SDA e i2C_SCL creo que está claro que la configuración debe ser la misma que para la SLIM. De hecho, mi chip lo compré para realizar el RGH1 para mi Fat jasper de 512Mb y que tuve que adaptar a RGH2 SLIM por que la rompí y tuve la suerte que estaba en garantía, pero la que vino ya estaba actualizada. Los puntos son los que muestran la imagen de (dudlaka) en su post anterior. J4A no se usa ya que ese punto va al PLL_Bypass que para el RGH2 no hace falta. El firm para la Jasper 512MB es TX_RGH2_A, al menos a mí me va. Lo más puñetero y que os puede volver loco es el cable de CPU_RST. Ojito con el porque le afecta todo. Recomiendo, despues de muchas pruebas con longitudes y grosores de cables, es poner un cable de entre 50 a 65cm. Yo use los finos que tienen los cables de ethernet. Cogí dos y los trenzé y conecto solo uno, el otro lo uso de blindaje. No tocarlo con los dedos ni que toque el chassis y lo sacais por fuera si la tapa puesta y haceis las pruebas de arranque. Tarda de (5s a 3 min) Una vez os arranque, montar el cable dentro sin pasarlo sobre los ventiladores (los motores inducen ruido y afecta al arranque) bordeando el disipador de la cpu y lo apoyais sobre la etiqueta del DVD y de ahí al Chip. Os puede parecer una chorrada pero he hecho muchas pruebas y le he echado muchas horas y es una causa muy evidente de que os pueda arrancar o no por ello. Son mis conclusiones e imagino que cada consola será de su madre y de su padre. Repito, la configuración con los puentes y todo queda indicado en el post anterior de dudlaka. Salu2.

P.D: Claro está, pero para el que pueda tener duda, el cable de CPU_RST lo soldé por arriba.

Ok!
Es que me pillas con el soldador en la mano acabando.
Me toca sacar los diodos, las resistencias y condensadores pertinentes i convertir el chip de fat a slim ? o puedo dejar los componentes...
Que puentes he de dejar?

Edito= Bueno, para pasar de fat a slim he quitado los 3 diodos, R2A, R1A y C1A y he puesto un condensador en C1B. Con el diodo no veo que glichee. El firmware ho he puesto de la aplicación J-Runner V0.2 -> RGH2 (falcon).

Alguna idea?
Gracias!

chechill escribió:

welax escribió:

chechill escribió:Vamos a ver si nos aclaramos un poco.

Estoy intentando hacer un RGH2 a una fat (falcon).
Por lo que he leido en los posts hay gente que lo ha hecho con el modelo de chip de la fat (malarkeyy) y otros de la slim (welax). Unos han usado los puntos J4B y J5B como (), otros han usado los puntos J5A y J5B como (malarkeyy). y luego estan los puentes, que si con... que si sin...

Os parece bien que los que lo han hecho respondan al pequeño questionario?

Modelo de placa (falcom,jasper,trinity, etc) ->
Modelo de chip -> Slim o fat (sin meter que si modificaciones, etc)
Puentes hechos al chip ->
Puntos usados para soldarlo -> J1, J2, J3, etc...
Firmware usado en el chip -> TX_RGH2_A, etc...

A ver... Si usas este chip para el RGH2 que como dice Team Xecuter la configuración incluye los puntos i2C_SDA e i2C_SCL creo que está claro que la configuración debe ser la misma que para la SLIM. De hecho, mi chip lo compré para realizar el RGH1 para mi Fat jasper de 512Mb y que tuve que adaptar a RGH2 SLIM por que la rompí y tuve la suerte que estaba en garantía, pero la que vino ya estaba actualizada. Los puntos son los que muestran la imagen de (dudlaka) en su post anterior. J4A no se usa ya que ese punto va al PLL_Bypass que para el RGH2 no hace falta. El firm para la Jasper 512MB es TX_RGH2_A, al menos a mí me va. Lo más puñetero y que os puede volver loco es el cable de CPU_RST. Ojito con el porque le afecta todo. Recomiendo, despues de muchas pruebas con longitudes y grosores de cables, es poner un cable de entre 50 a 65cm. Yo use los finos que tienen los cables de ethernet. Cogí dos y los trenzé y conecto solo uno, el otro lo uso de blindaje. No tocarlo con los dedos ni que toque el chassis y lo sacais por fuera si la tapa puesta y haceis las pruebas de arranque. Tarda de (5s a 3 min) Una vez os arranque, montar el cable dentro sin pasarlo sobre los ventiladores (los motores inducen ruido y afecta al arranque) bordeando el disipador de la cpu y lo apoyais sobre la etiqueta del DVD y de ahí al Chip. Os puede parecer una chorrada pero he hecho muchas pruebas y le he echado muchas horas y es una causa muy evidente de que os pueda arrancar o no por ello. Son mis conclusiones e imagino que cada consola será de su madre y de su padre. Repito, la configuración con los puentes y todo queda indicado en el post anterior de dudlaka. Salu2.

P.D: Claro está, pero para el que pueda tener duda, el cable de CPU_RST lo soldé por arriba.

Ok!
Es que me pillas con el soldador en la mano acabando.
Me toca sacar los diodos, las resistencias y condensadores pertinentes i convertir el chip de fat a slim ? o puedo dejar los componentes...
Que puentes he de dejar?

Edito= Bueno, para pasar de fat a slim he quitado los 3 diodos, R2A, R1A y C1A y he puesto un condensador en C1B. Con el diodo no veo que glichee. El firmware ho he puesto de la aplicación J-Runner V0.2 -> RGH2 (falcon).

Alguna idea?
Gracias!

Buenas. Yo seguí este esquema (http://www.logic-sunrise.com/images/ima ... imnodp.png) y te puedo confirmar que C1B no hace falta, al menos yo no lo puse y va bien. Respecto a los puentes reitero, queda indicado en el post anterior de dudlaka, en los puntos libres junto a C5 y (http://www.x360glitch.com/images/Diagra ... t_1280.jpg) Yo programé el RGH antes de hacer la modificación, por si las moscas al quitar C1B por ejemplo afecte a la programación, pero el programa debería confirmar que realizó bien la copia. Respecto al glitch, puede que no veas los pulsos debido al cable. Puedes probar porne un condensador de 270nf o superior entre CPU_RST y masa y ver si da los pulsos. Eso no quiere decir que con el condensador vaya a funcionar, que no lo creo, pero si te garantiza que está haciendo el glitch. Una vez que veas los pusos, quitas el condensador y mira que el cable no toque nada, ni el chassis ni lo toques con los dedos. Mándalo por fuera y si toca algo que no sea metálico. Retíralo de los ventiladores y dale tiempos de arranque de hasta 4 minutos. Si no va, tira alguna foto para ver como lo tienes hecho. Salu2.

P.D: Los pulsos se notan en el ruido de los ventiladores. En cada pulso aumenta la velocidad ligeramente.

Hola welax,
He quitado el condensador.
Lo que comentas de las revoluciones de los ventiladores, ya lo hace... cada 3-4 segundos se revolucionan un poco más de lo normal.
Eso es que está haciendo el glitch? como puede ser que no lo muestre el led? No es la primera consola que hago el glitch, aunque si la primera que hago con este metodo del RGH2.

Edito= Parece ser que mi problema está con el J6. Al pasarlo de tenerlo debajo de la placa a encima ya veo los pulsos con el osciloscopio.

he seguido la siguiente información:
Diagnostico: El led no se enciende pero los ventiladores bajan por un instante su velocidad cada 5 seg aprox.
Causa: El chip parece estar haciendo su trabajo pero el procesador no recibe el pulso de reset. El cable de reset (J6 en Fat y Slim) está recibiendo interferencia de los otros. Separar lo más posible y evitar todo cruce con los demás.

Voy a probar por encima de la placa a ver si entro en el xell

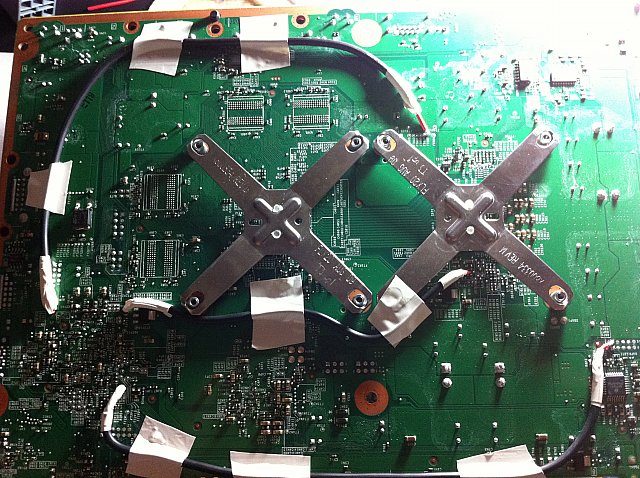

Edito2= he puesto el cable del J6 por encima. El cable es de 65 cmts apantallado. El osciloscopio me muestra los pulsos tanto en J6 como en J9. Así que el chip hace lo suyo. Aun y así no consigo entrar en el xell

Gracias!

chechill escribió:Hola welax,
He quitado el condensador.
Lo que comentas de las revoluciones de los ventiladores, ya lo hace... cada 3-4 segundos se revolucionan un poco más de lo normal.
Eso es que está haciendo el glitch? como puede ser que no lo muestre el led? No es la primera consola que hago el glitch, aunque si la primera que hago con este metodo del RGH2.

Edito= Parece ser que mi problema está con el J6. Al pasarlo de tenerlo debajo de la placa a encima ya veo los pulsos con el osciloscopio.

he seguido la siguiente información:
Diagnostico: El led no se enciende pero los ventiladores bajan por un instante su velocidad cada 5 seg aprox.
Causa: El chip parece estar haciendo su trabajo pero el procesador no recibe el pulso de reset. El cable de reset (J6 en Fat y Slim) está recibiendo interferencia de los otros. Separar lo más posible y evitar todo cruce con los demás.

Voy a probar por encima de la placa a ver si entro en el xell
Gracias!

Ya te comenté que por arriba es mejor. El que no se encienda el led es debido a las interferencias. No sé que cables estás usando pero a mí el de ethernet trenzado me va bien como te expliqué. Que bien que tengas osciloscopio. Estaría bien ver como le afecta las interferencias en el j6 y ver cual es la forma de onda ideal para cuando arranca. Si puedes poner alguna foto de la señal cuando te arranque el Xell te lo agradecería. Los pulsos en el led deben verse correctamente. Ya nos cuentas. Salu2.

P.D: Saca el cable por fuera y que no toque nada metálico.

Joder!!! ya he encontrado el problema.

he seguido el esquema que colgó dudlaka en la pagina anterior y hay un error.
El ha cambiado el punto J5A por el J9. El cable ha de ir a J5A y no a J9
Ahora ya glichea el chip 8ventiladores y led incluido). Voy a por el siguiente paso.
cuando finalice colgarle las capturas del osciloscopio.

chechill escribió:Joder!!! ya he encontrado el problema.

he seguido el esquema que colgó dudlaka en la pagina anterior y hay un error.
El ha cambiado el punto J5A por el J9. El cable ha de ir a J5A y no a J9
Ahora ya glichea el chip 8ventiladores y led incluido). Voy a por el siguiente paso.
cuando finalice colgarle las capturas del osciloscopio.

Ok. Suerte y gracias.

P.D: Si no recuerdo mal J9 y J5A es el mismo punto. Creo que lo une una pista por abajo.

Bueno, funcionar funciona. Tengo la cpu y ya he cargado el dash.
el problema ahora son los arranques. De momento solo lo he conseguido un par de veces.
He ido acortando el cable desde 65 cm hasta unos 35 que debe tener ahora.

- Vosotros habeis puesto el condensador de 270pF de aqui http://www.logic-sunrise.com/images/ima ... imnodp.png
entre J1 y J6?

- Teneis la resistencia o la habeis quitado como indica alguien... he notado que cuando quitamos la resistencia el tiempo de on del led es más largo.

- De que longitud es buestro cable?

chechill escribió:Bueno, funcionar funciona. Tengo la cpu y ya he cargado el dash.
el problema ahora son los arranques. De momento solo lo he conseguido un par de veces.
He ido acortando el cable desde 65 cm hasta unos 35 que debe tener ahora.

- Vosotros habeis puesto el condensador de 270pF de aqui http://www.logic-sunrise.com/images/ima ... imnodp.png
entre J1 y J6?

- Teneis la resistencia o la habeis quitado como indica alguien... he notado que cuando quitamos la resistencia el tiempo de on del led es más largo.

- De que longitud es buestro cable?

Yo lo tengo sin condensador. He probado con varios de entre 270pf a 470pf y los tiempos iguales. Sin resistencia no me arrancó. Lo más efectivo, la longitud del cable. Yo tengo el de 65cm como te dije y probando con varias longitudes más o menos lo mismo. Me alegro que te funcione. Salu2.

Puedes probar lo que dice este usuario:
hilo_conseguido-reducir-tiempos-de-arranque-rgh-2-0_1769327

No le veo ninguna justificacion tecnica, pero cosas mas raras he visto en el RGH.
Para este chip seria el equivalente a conectar el punto j4A como en una instalacion RGH1 normal, y con un condensador de 68nF entre j4A y GND (como se suelen afinar las jasper en RGH1).

Comenta resultados!

Voy a ello.
Ya tengo unas capturillas del osciloscopio.
como las cuelgo aqui? nunca lo he hecho.

gracias

Subelas a imageshack y luego copia el codigo que te genera para insertarlas en un foro.

Aqui os dejo las capturas prometidas.
La lastima es que el osciloscopio no tiene dos entradas para sincronizar las señales.
No se en que punto es el correcto para que el glich se haga bien. Aun estoy investigando.
Lo que no veo es la relación entre las muestras y acortar el cable J6.
El tema de las interferencias, por las pruebas que he hecho, interfiere menos el cable tirado por dentro de la consola a cogerlo aun que sea por la funda....

chechill escribió:Aqui os dejo las capturas prometidas.
La lastima es que el osciloscopio no tiene dos entradas para sincronizar las señales.
No se en que punto es el correcto para que el glich se haga bien. Aun estoy investigando.
Lo que no veo es la relación entre las muestras y acortar el cable J6.
El tema de las interferencias, por las pruebas que he hecho, interfiere menos el cable tirado por dentro de la consola a cogerlo aun que sea por la funda....

Gran aporte!
Ya me hubiera gustado a mi tener un osciloscopio disponible para realizar mediciones.

El tema de acortar cables es para minimizar la resonancia de la señal (también llamado rebote) para que no afecta a la frecuencia de la misma.

hola,
lo que comentas de la resonancia, es más bien la impedancia.
Cada cable tiene una impedancia, cuando la impedancia es la óptima no hay los "rebotes".

El problema es que no los veo por ningun lado.
a no ser que sea otra pata a parte de la J6 y la J5A que ya he colgado las capturas

chechill escribió:hola,
lo que comentas de la resonancia, es más bien la impedancia.
Cada cable tiene una impedancia, cuando la impedancia es la óptima no hay los "rebotes".

El problema es que no los veo por ningun lado.
a no ser que sea otra pata a parte de la J6 y la J5A que ya he colgado las capturas

Hey, gracias por los oscilogramas. Pues según parece, el pulso de J6 es solo una señal de corte para reinicio de la CPU, por eso que se llame CPU_RST jeje, se resetea cuando se ilumina el led y cada vez que lo hace parece que se inyectan los pulsos por J5A a períodos de tiempos diferentes (los llamados timing del chip). Eso sí, lo que puede ayudar mucho el osciloscopio es al tema del ruido y efectivamente la impedancia juega un buen papel aquí. No sé si podría valer algún tipo de bobina para mejorar eso pero claro, hay que tener el osciloscopio para hacer pruebas. Gracias de nuevo. Salu2.

si j6 es el pulso de reset, porque ponerle una resistencia?
Si J6 es el cable que tenemos que ir cortando... que ganamos?
Porque he ido cortando de 4 en 4 cmt y las mediciones siempre han sido iguales...
no acabo de entender como funcioa el flitch o como afinarlo para que arranque antes...
Entiendo que la gente hace las cosas a ciegas porque no tiene herramientas, pero yo que las tengo no le veo el sentido de lo que hace la gente como si fuese brugeria... que si condensadores a doquier, etc... entiendo el prueba y error, pero que las cosas funcionen no quiere decir que esten
bien hechas (vease la gente que mete condensadores sin saber que o porque y luego la 360 se cuelga o se jode la señal de video).

Si alquien quiere arrojar un poco de luz al tema...

chechill escribió:si j6 es el pulso de reset, porque ponerle una resistencia?
Si J6 es el cable que tenemos que ir cortando... que ganamos?
Porque he ido cortando de 4 en 4 cmt y las mediciones siempre han sido iguales...
no acabo de entender como funcioa el flitch o como afinarlo para que arranque antes...
Entiendo que la gente hace las cosas a ciegas porque no tiene herramientas, pero yo que las tengo no le veo el sentido de lo que hace la gente como si fuese brugeria... que si condensadores a doquier, etc... entiendo el prueba y error, pero que las cosas funcionen no quiere decir que esten
bien hechas (vease la gente que mete condensadores sin saber que o porque y luego la 360 se cuelga o se jode la señal de video).

Si alquien quiere arrojar un poco de luz al tema...

Buenas, si tuviera respuestas para esas preguntas seguramente seria el creador del RGH, jeje. Te puedo decir mis teorias y conclusiones pero no dejaría de ser hipotesis. Despues de hacer el RHG2 y de estar usandola unos días, dejó de funcionar y me puse a hacer pruebas de cables con y sin resistencia y me di cuenta que, en mi caso, cuando el cable era demasiado corto el glitch dejaba de funcionar a los 20s mas o menos y se quedaban bloqueados en alta los ventiladores. Eso no pasaba con cables superiores a 40 cm. Eso me llamó la atención y puede que la resistencia tenga algo que ver para evitar ese bloqueo partiendo de un valor de carga que ayude el bucle. Es como si lo metieramos dentro de unas tolerancias de trabajo. Lo de los condensadores de J6 a masa creo que no es más que un filtro para eliminar frecuencias parásitas, con la resistencia vendría a ser como un circuito paso bajo, dependiendo del valor C la alta frecuencia se debe filtrar más o menos hablando en Hz. Creo que la impedancia es algo a tener muy en cuenta. Es mi opinión y si alguien puede sacarnos de dudas sobre su exacto funcionamiento será de agradecer. Salu2.

dudlaka escribió:

Uploaded with ImageShack.us

Yo le pongo un led de 3v y resistencia de 5ohm, es lo mismo y el chip se usa el de slim no? Bueno, aqui os dejo el diagrama y si hay algun error pues me lo decis

Este diagrama es el del RGH2 ? Saludos.

Hola, alguien tiene un diagrama para instalar este chip en una xenon??? necesito recuperar la DVDkey, la consola tiene kernel 13599

saludos

Aqui te explican pero esta en ingles

http://www.team-xecuter.com/forums/showthread.php?t=83396

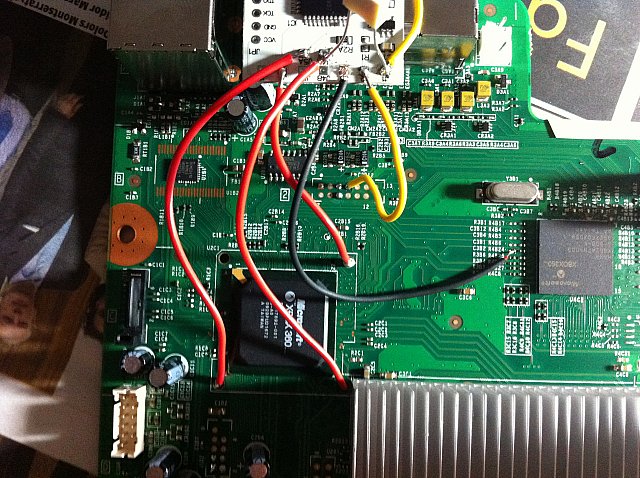

Bueno, acabo de modificar una placa x360glitch que originalmente era para jasper haciendo los dos puentes, flasheandola con el j-runner con el timming A y conectandola a una placa Falcon.
La verdad es que anda mejor que el RGH1, arranca en no mas de 7 segundos todo el tiempo!!! Quede maravillado... pense que iba a renegar como con el RGH1 y sin embargo funciono al primer intento y sin demoras!!!!

Podrías poner el esquema utilizado?

truchoman escribió:Bueno, acabo de modificar una placa x360glitch que originalmente era para jasper haciendo los dos puentes, flasheandola con el j-runner con el timming A y conectandola a una placa Falcon.
La verdad es que anda mejor que el RGH1, arranca en no mas de 7 segundos todo el tiempo!!! Quede maravillado... pense que iba a renegar como con el RGH1 y sin embargo funciono al primer intento y sin demoras!!!!

No se que me sorprende mas, que te arranque tan rapido el RGH2 o que en una falcon no te fuera el RGH1

Hola a todos,
Alguno de ustedes ha usado el chip dual nand con este chip en Slim? Estoy interesado en hacerlo y no sé bien por donde arrancar
Desde ya muchas gracias!

Al final como estáis haciendo las SLIM, tengo mi trinity virgen a la espera de ver algo seguro. En principio 270nF para el c1b no?


Por cierto una Jasper 512 con arranques siempre al primer glitch Me han llegado los transitores a ver si desempolvo mi Jasper virgen con exploit, para meterle el JTAG de los transistores

A ver si ponen en la principal los esquemas para RGH2 y tiempos de arranque.

La slim son siempre seguras, aqui tienes unas fotos de una instalacion que hice hace algun tiempo:
viewtopic.php?f=178&t=1695734&p=1727943437#p1727943437

Con condensadores de 270pF o 330pF suele ir bien. Ojo! picofaradios (pF), no nanofaradios (nF).

adrilopez escribió:La slim son siempre seguras, aqui tienes unas fotos de una instalacion que hice hace algun tiempo:
viewtopic.php?f=178&t=1695734&p=1727943437#p1727943437

Con condensadores de 270pF o 330pF suele ir bien. Ojo! picofaradios (pF), no nanofaradios (nF).

Me confundí yo, es que estaba mirando los de 68nF que tenía de las FAT.

Veo que en tu instalación quitas el C1B, y lo cambias por el 270nF entre J6 y gnd.

Cuántos cm enrollas?

A ver si doy desmontado la Slim, que nunca he hecho una y me parece engorro, tengo la herramienta esta de DX...

Buenas le instale un x360glitch a esta zephyr para RGH2.0 (ya he instalado este chip a otras jasper y falcon con 14719 para RGH2.0 y todo de 10!)
pero cuando quiero conectar el glitch a esta zephyr tengo un inconveniente, yo le coloque el led para ver si tira el pulso de glitcheo el chip. En todas las que he hecho funciono de 10! pero en esta lo que pasa es que el led del chip prende unas 10 veces el led y luego nada, como que no tira mas el pulso del glitch (ya proble con la programación de los jed A;B;C;D) y nada en todos lo intentos al noveno o décimo pulso deja de hacerlo, si apago la consola y la vuelvo a prender sigue sin hacerlo , hasta que desenchufo la consola, cuando la vuelvo a enchufar vuelve a tirar otros 9 o 10 pulsos y luego lo mismo... No se si es el chip pero no se que puede ser a alguien ya le paso y me puede guiar un poco se lo agradeceré . Muchas gracias

Hola a todos,
Estoy desde ayer luchando con una Jasper de 16mb, cb6753 y nunca vi el Xell pero escucho cambiar los fanes de velocidad.
Que firm recomiendan en el chip? Yo uso un chip de slim con los dos puentes, resistencia de 10 ohm y firmware "a" de tx
Gracias

Hola,

pronto hare una jasper RGH 2.0 pero veo que cada consola es un poco un mundo, me podría decir alguien como usar este chip? qué archivo, si debo usar resistencia (qué valor), un condensador (valor) y que cable usar si el de antenes como el que viene con tx rc o cable azul de slim? tiro este último cable por arriba o por debajo? sería conveniente utilizar el post qsb del tx para este último punto?

Gracias.

pepesentada escribió:Buenas le instale un x360glitch a esta zephyr para RGH2.0 (ya he instalado este chip a otras jasper y falcon con 14719 para RGH2.0 y todo de 10!)
pero cuando quiero conectar el glitch a esta zephyr tengo un inconveniente, yo le coloque el led para ver si tira el pulso se glitcheo el chip. En todas las que he hecho funciono de 10! pero en esta lo que pasa es que el led del chip prende unas 10 veces el led y luego nada, como que no tira mas el pulso del glitch (ya proble con la programación de los jed A;B;C;D) y nada en todos lo intentos al noveno o décimo pulso deja de hacerlo, si apago la consola y la vuelvo a prender sigue sin hacerlo , hasta que desenchufo la consola, cuando la vuelvo a enchufar vuelve a tirar otros 9 o 10 pulsos y luego lo mismo... No se si es el chip pero no se que puede ser a alguien ya le paso y me puede guiar un poco se lo agradeceré . Muchas gracias

Tu problema es que el cable es muy corto o demasiado largo. A mí me paso lo mismo y me dí cuenta de ese detalle. Parece que el chip de queda bloqueado y como siempre está alimentado aunque apagues la consola pues no queda más remedio que desenchufar. Es todo cuestión de dar con el tamaño apropiado del cable del CPU_RST. Prueba tambien con otros tipos de cables si quieres. Seguro que consigues solucionarlo.

Para HombreTriton creo que tu problema es tambien el cable del CPU_RST. Prueba sacar el cable por fuera de la consola y que este no toque nada metálico. Asegurate que da los pulsos y que se vean claros en el led. Si no tienes led puesto, pónselo que te servirá bastante de guía. Con el led te asegurarás que no te pasa lo mismo que a pepesentada en este comentario mío anterior y podrás ver que no para de dar los pulsos.

Y a lechuk83 decirle que todas sus dudas están respondidas en este hilo. Por favor, al ser un poco extenso la respuesta intenta buscar un poco por aquí, pues como otros y yo, ya pusimos lo que hace falta para que, dependiendo del chip (si viene con la estructura para Slim o Fat), tengas o no que modificarlo. Por lo demás, resistencia de 10 ohm en CPU_RST y cable de 50cm aprox. para el mismo punto por arriba (en mi caso). Nada de condensadores. Salu2.

Amo me pasa igual pero esta sigue en glicheo pera arranca xell y ya son varias q he probado y varios chips y nada, para mi va a ser q el archivo no esta completo para esas placas, hoy mismo me llego otra y nada con ningún chips va.

pepesentada escribió:Buenas le instale un x360glitch a esta zephyr para RGH2.0 (ya he instalado este chip a otras jasper y falcon con 14719 para RGH2.0 y todo de 10!)
pero cuando quiero conectar el glitch a esta zephyr tengo un inconveniente, yo le coloque el led para ver si tira el pulso de glitcheo el chip. En todas las que he hecho funciono de 10! pero en esta lo que pasa es que el led del chip prende unas 10 veces el led y luego nada, como que no tira mas el pulso del glitch (ya proble con la programación de los jed A;B;C;D) y nada en todos lo intentos al noveno o décimo pulso deja de hacerlo, si apago la consola y la vuelvo a prender sigue sin hacerlo , hasta que desenchufo la consola, cuando la vuelvo a enchufar vuelve a tirar otros 9 o 10 pulsos y luego lo mismo... No se si es el chip pero no se que puede ser a alguien ya le paso y me puede guiar un poco se lo agradeceré . Muchas gracias

Con este chip estaba instalado en RGH 2.0 para jasper y no habia manera, instalé el Matrix v1 y a la primera me arranco!! Este chip es muy bueno para RGH1 pero para RGH 2.0 mejor uso el Matrix o Squiert (me queda por probar), una cosa mas

que ha pasado a volumerates? no me funciona y dealextreme va de estafador....alguien a fecha de hoy consiguió comprar algo de estas páginas?

dudlaka escribió:Con este chip estaba instalado en RGH 2.0 para jasper y no habia manera, instalé el Matrix v1 y a la primera me arranco!! Este chip es muy bueno para RGH1 pero para RGH 2.0 mejor uso el Matrix o Squiert (me queda por probar), una cosa mas

que ha pasado a volumerates? no me funciona y dealextreme va de estafador....alguien a fecha de hoy consiguió comprar algo de estas páginas?

Perdona que te contradíga pero a mí me funcionó a la primera y sin ningún problema. Programé el chip con Xilling ya que venía programada para RHG1 para Fat Jasper 512Mb, modifiqué el hardware como para una Slim, suprimiendo diodos y condensadores, y lo instalé con la configuración del Team Xecuter y me funcionó perfecto. Eso sí, hay que hacer los ajustes necesarios con el cable del CPU_RST para que de mejores tiempos de arranque. El chip es el mismo sea en un coolrunner que en un matrix, así que creo que debería funcionar bien en todos siempre que la programación sea correcta. Salu2.

Una cuestión, es normal que a veces se quede congelada la xbox jugando, me lo han comentado en una instalación. Sólo le pasó 2 veces creo.

welax escribió:

dudlaka escribió:Con este chip estaba instalado en RGH 2.0 para jasper y no habia manera, instalé el Matrix v1 y a la primera me arranco!! Este chip es muy bueno para RGH1 pero para RGH 2.0 mejor uso el Matrix o Squiert (me queda por probar), una cosa mas

que ha pasado a volumerates? no me funciona y dealextreme va de estafador....alguien a fecha de hoy consiguió comprar algo de estas páginas?

Perdona que te contradíga pero a mí me funcionó a la primera y sin ningún problema. Programé el chip con Xilling ya que venía programada para RHG1 para Fat Jasper 512Mb, modifiqué el hardware como para una Slim, suprimiendo diodos y condensadores, y lo instalé con la configuración del Team Xecuter y me funcionó perfecto. Eso sí, hay que hacer los ajustes necesarios con el cable del CPU_RST para que de mejores tiempos de arranque. El chip es el mismo sea en un coolrunner que en un matrix, así que creo que debería funcionar bien en todos siempre que la programación sea correcta. Salu2.

Que Jed usaste y con que placa? Porque yo lo programe con el Jed A para Jasper y te digo que de 70cm a 22 no me arrancó ni una vez...esperando en cada arranque 2 minutos y acortando 3cm, asi qué fijate el rato que le eche , luego probe con el jed D pero de 60-40, 22 y nada y luego pusé el matrix con jed D y a la primera me arrancó.

-tool- escribió:Una cuestión, es normal que a veces se quede congelada la xbox jugando, me lo han comentado en una instalación. Sólo le pasó 2 veces creo.

Normalmente hau que alejar el cable de la zona de interferencias, no me acuerdo de su nombre algo de _pass

dudlaka escribió:

welax escribió:

dudlaka escribió:Con este chip estaba instalado en RGH 2.0 para jasper y no habia manera, instalé el Matrix v1 y a la primera me arranco!! Este chip es muy bueno para RGH1 pero para RGH 2.0 mejor uso el Matrix o Squiert (me queda por probar), una cosa mas

que ha pasado a volumerates? no me funciona y dealextreme va de estafador....alguien a fecha de hoy consiguió comprar algo de estas páginas?

Perdona que te contradíga pero a mí me funcionó a la primera y sin ningún problema. Programé el chip con Xilling ya que venía programada para RHG1 para Fat Jasper 512Mb, modifiqué el hardware como para una Slim, suprimiendo diodos y condensadores, y lo instalé con la configuración del Team Xecuter y me funcionó perfecto. Eso sí, hay que hacer los ajustes necesarios con el cable del CPU_RST para que de mejores tiempos de arranque. El chip es el mismo sea en un coolrunner que en un matrix, así que creo que debería funcionar bien en todos siempre que la programación sea correcta. Salu2.

Que Jed usaste y con que placa? Porque yo lo programe con el Jed A para Jasper y te digo que de 70cm a 22 no me arrancó ni una vez...esperando en cada arranque 2 minutos y acortando 3cm, asi qué fijate el rato que le eche , luego probe con el jed D pero de 60-40, 22 y nada y luego pusé el matrix con jed D y a la primera me arrancó.

-tool- escribió:Una cuestión, es normal que a veces se quede congelada la xbox jugando, me lo han comentado en una instalación. Sólo le pasó 2 veces creo.

Normalmente hau que alejar el cable de la zona de interferencias, no me acuerdo de su nombre algo de _pass

Use el jed de tx_a. El problema es el cable del CPU RST que hay que buscar la zona donde pille menos interferencias. A mi, al tercer día de estar funcionando, dejó de hacerlo y sólo tuve k reposicionar el cable sin k tocara metalizacion alguna. El chip lo programe con un lpt hecho por mí. Saludos.

Buenos Dias
Quisieran que me echaran una mano con este problema:

Lo que me pasa es que le estoy haciendo el Rgh2.0 a mi Zephyr cb:4577 con un chip x360glitch
cuando le entro el image00000000.ecc, cuando la prendo se queda la pantalla en negro
y los ventiladores funcionando bien me han dicho en este mismo foro que se puede modificar
el chip para que funcione en Rgh2.0.
Les agradeceria mucho si me ayudaran con este problema porfavorrrrrrrr
%%%%%%%%espero su ayuda%%%%

MiguelBrocha escribió:Buenos Dias
Quisieran que me echaran una mano con este problema:

Lo que me pasa es que le estoy haciendo el Rgh2.0 a mi Zephyr cb:4577 con un chip x360glitch
cuando le entro el image00000000.ecc, cuando la prendo se queda la pantalla en negro
y los ventiladores funcionando bien me han dicho en este mismo foro que se puede modificar
el chip para que funcione en Rgh2.0.
Les agradeceria mucho si me ayudaran con este problema porfavorrrrrrrr
%%%%%%%%espero su ayuda%%%%

¿Has programado el chip para tu placa?. ¿Que tipo de configuración tiene el chip, para Slim o para Fat? ¿Con que programa hiciste el ecc? Todos los pasos son importantes para no tener problemas ni tampoco volvernos locos a la hora de ayudar, así k dinos todos los pasos realizados. Ayudan las fotos de cerca. Saludos.

P.D: En este hilo ya se posteó que componentes hay k quitar en caso de tener el chip configurado para Fat. Por favor, revisa el hilo para no repetir lo mismo.

Estimados confirmado que funciona el RGH 2.0 con este chip. Mi error era estar tratando de hacer que funcione con el chip configurado para slim, le puse un chip para FAT con el TX A, resistencia de 10 ohm en j6 y listo arranco de inmediato. No se si a otras personas les funciono con el chip preparado para slim pero yo perdi casi una semana tratando de que arrancara de esa manera, acortando cables, cambiando resistencias y nada. Ojala este mensaje les ayude a no perder tanto tiempo en el RGH 2.0.

No olviden los puentes en C5 y R3.

Mi consola era una Jasper 256 MB
CB 6753.

roowye escribió:Estimados confirmado que funciona el RGH 2.0 con este chip. Mi error era estar tratando de hacer que funcione con el chip configurado para slim, le puse un chip para FAT con el TX A, resistencia de 10 ohm en j6 y listo arranco de inmediato. No se si a otras personas les funciono con el chip preparado para slim pero yo perdi casi una semana tratando de que arrancara de esa manera, acortando cables, cambiando resistencias y nada. Ojala este mensaje les ayude a no perder tanto tiempo en el RGH 2.0.

No olviden los puentes en C5 y R3.

Mi consola era una Jasper 256 MB
CB 6753.

Mmmmm, creo k te confundes. La configuración para el RGH2 es el de Slim. Fíjate bien y si puedes tira una foto. Me alegro k lo hayas conseguido. Un saludo.

a este chip se le puede hacer el mod del led para ver si glitchea ? , saludos y gracias de antemano.

Hola a todos, mi caso es que le estoy haciendo el RGH1 a una Jasper y no me inicia la consola. El chip lo reprograme con el Nand flasher con el archivo para Jasper. Me llego a mostrar el Xell y pude hacer todo el proceso pertinente: Crear .ecc con su CPU KEY, guardarlo en el pendrive y escribir la parte de la nueva nand modificada. Todo esta correcto, es la segunda Jasper que hago y es de 16mb. estoy usando condensadores de 68K, 10nK63 y 1j100, no se si son los correctos ya que pido una cosa y los de la tienda de electronica te dan una diciendote que es lo mismo, cable apantallado y salvando todas las zonas de interferencias, soldados los C5 y R3, CB_A 6750, los ventiladores cambian de revoluciones cada 8s aproximadamente,he hecho dos falcon mas con el x360glitch y 0 problemas.

Me podeis dar algun consejo? Otros condensadores con otros valores? En ese caso, cuales?

Gracias de antemano.

P.D: Adjunto dos fotos para que veáis la instalación.

north_chip escribió:a este chip se le puede hacer el mod del led para ver si glitchea ? , saludos y gracias de antemano.

Si k se puede. Sueldas una resistencia de 100 ohm en la patilla 27 del chip y el ánodo del LED al otro extremo de la residencia. El cátodo del LED a masa.

Pulseathal, prueba a soldar el cable del CPU_RST por arriba y déjalo suelto. Si no te arranca, prueba a sacarlo x fuera de la consola. Los condensadores no creo que tengas que preocuparte mucho por ellos ya que es para reducir los tiempos de arranque. Lo primero es k inicie. Si no consiguieran nada de arranque pues puedes tomar valores de referencia de entre 10nf hacía abajo, 240pf. Yo le pondría el LED y me aseguraría de ver k da bien los pulsos. No te guies sólo por el ruido de los ventiladores pues a veces puede pasar que los pulsos no sean lo suficientemente bueno para que inicie el Xell. Ya nos cuentas. Saludos.

Gracias Welax por tu consejo, ahora he vuelto a grabar el xell de nuevo y me ha salido, le he metido la imagen y todo correcto, pero a la hora de que se inicie el Dashboard, no hay tu tia jejeje

La gracia es que me ejecuta el Xell y no el Dash, instalare ese led que dices, muchas gracias ya te comentare!

pulseathal escribió:Gracias Welax por tu consejo, ahora he vuelto a grabar el xell de nuevo y me ha salido, le he metido la imagen y todo correcto, pero a la hora de que se inicie el Dashboard, no hay tu tia jejeje

La gracia es que me ejecuta el Xell y no el Dash, instalare ese led que dices, muchas gracias ya te comentare!

Bueno, al menos ya tienes la cpukey. Imagino k habrás usado el autogg para el dashboard ya k va muy bien. Imagino k ya es cuestión de afinar un poco. Suerte.

Bueno, pues el chip glitchea perfectamente e Welax.
La cuestion es que cuando hago la imagen con el maravilloso AutoGG, no me inicia la consola, he grabado la imagen por nandflasher y por usb y nada de nada.
Le consulté a nuestro compañero Roowye y me creó el la imagen. Ahora ya carga el dashboard de la xbox pero...No me reconoce los archivos .xex osea, que no me reconoce el xexmenu, me dice que el archivo está dañado, lo cual me hace pensar que la imagen sea retail, pero ya no se que hacer!!!!!!!!!

Corrección: Efectivamente le doy al eject y no me carga el Xell, se inicia la consola tal cual.

Alguna sugerencia?

A por cierto, a mi el AutoGG me tira bastantes errores, incluso recién actualizado, cuando no me tira un error al escribir el xebuild que se cierra la pantalla de cmd o no me crea la imagen xell reloaded.

pulseathal escribió:Bueno, pues el chip glitchea perfectamente e Welax.
La cuestion es que cuando hago la imagen con el maravilloso AutoGG, no me inicia la consola, he grabado la imagen por nandflasher y por usb y nada de nada.
Le consulté a nuestro compañero Roowye y me creó el la imagen. Ahora ya carga el dashboard de la xbox pero...No me reconoce los archivos .xex osea, que no me reconoce el xexmenu, me dice que el archivo está dañado, lo cual me hace pensar que la imagen sea retail, pero ya no se que hacer!!!!!!!!!

Corrección: Efectivamente le doy al eject y no me carga el Xell, se inicia la consola tal cual.

Alguna sugerencia?

A por cierto, a mi el AutoGG me tira bastantes errores, incluso recién actualizado, cuando no me tira un error al escribir el xebuild que se cierra la pantalla de cmd o no me crea la imagen xell reloaded.

Si Roowye creó la imagen confío en que lo hizo bien ya que sabe lo que hace. Si quieres pásame tu nanddump a ver si entre los dos conseguimos hacer que funcione. Saludos.
