Proyectores

En construcción.png

Este artículo está en construcción.

Por esta razón, seguramente habrá lagunas en el contenido o en el formato. Por favor, antes de cambiar el contenido, consulta la página de discusión del artículo.


Existe una gran cantidad de modelos de proyectores según el uso que se les vaya a dar.


Contenido

Tipos

Los proyectores básicamente se pueden dividir en 2 categorías:

  • Proyectores de datos: Se llaman así porque suelen cumplir las siguientes características:
    • Resolución baja:Suelen tener una resolución limitada como 800x600 o 1024x768.
    • Relación de Aspecto: Suelen ser 4:3.
    • Luminosidad:Suelen tener gran cantidad de lúmenes ya que se van a usar en ambientes iluminados.
  • Proyectores para cine en casa (Home Cinema): Estan pensados para el disfrute y requieren de una sala mínimamente acondicionada. Sus características son:
    • Resolución baja:Suelen ser como mínimo 720p (habitual en proyectores con 3D)o 1080p.
    • Relación de Aspecto: Suelen ser 16:9
    • Luminosidad:Suelen tener menor luminosidad.

Tecnologías

Ya sea de datos o para Home Cinema, puede ser de una u otra tecnología.

DLP

Es la tecnología más veterana y la más desarrollada. Utiliza lámparas convencionales de proyector , en los últimos años se han desarrollado nuevas tecnologías que hacen que las lámparas de los modelos más actuales alcancen un tiempo de vida de unas 5000/6000h frente a las 2500/3000h de hace unos años.

En el cine profesional se suelen utilizar proyectores con tecnología 3DLP

http://www.dlp.com/es/projector/markets/large-venue-specialty/default.aspx

Es una tecnología con menos mantenimiento que otras, ya que no se requieren filtros adicionales en el proyector.

La arquitectura de estos proyectores se componen de una fuente de luz (lámpara), un chip DLP de Texas Instruments, un absorbedor de luz y una rueda de color.


El chip DLP se compone de miles de microespejos (dependiendo de la resolución del proyector), los cuales hacen una pequeña inclinación (dejando pasar la luz) o llevándola al absorbedor, creando un píxel iluminado u oscuro. El código binario que recibe el chip hace que dichos espejos se activen o desactiven varias miles de veces por segundo. Con estos movimientos se pueden conseguir hasta 1024 tonos de gris.

Cuando un microespejo está activado y deja pasar la luz, pasa justo después por la rueda de color del proyector , antiguamente de tres segmentos ( rojo , verde y azul ) consiguiendo hasta 16,7 millones de colores. Actualmente la mayoría de proyectores DLP utilizan la tecnología BrilliantColor, la cual amplía la rueda de color con colores adicionales.

Los problemas más comunes de esta tecnología es la aparición de puntos blancos que se terminan multiplicando por la pantalla. Esto resulta ser un problema del chip DMD, en el cuál los microespejos pierden la capacidad de inclinación y se quedan fijos haciendo que el punto blanco se quede fijo en la pantalla. Este problema suele estar provocado por la humedad dentro del proyector

A principios de 2010 DLP empezó a sacar sus primeros proyectores con tecnología 3D Ready, y fue a mediados de 2011 cuando se lanzasen los primeros modelos 3D Nativos. Entre tanto en febrero de 2011 el fabricante Optoma lanzó al mercado el adaptador 3DXL el cuál hacía compatible los proyectores 3D Ready con los reproductores de 3D más comunes como Bluray3D , PS3, etc... Meses más tarde el fabricante viewsonic lanzaría un adaptador del mismo tipo llamado VP3D1

En los últimos años los avances de esta tecnología de proyección han hecho que podamos ver proyectores de bolsillo (pico proyectores) o proyectores con tecnología 3D Ready a precios económicos. Esta tecnología está en constante desarrollo y es utilizada en muchos aparatos electrónicos , desde Televisores, hasta cámaras de vídeo, teléfonos móviles, etc.

La mayoría de los principales fabricantes de proyectores utilizan esta tecnología en sus productos , marcas como Optoma, NEC, BenQ, LG, Acer, etc.

LED

Usada habitualmente en picoproyectores y miniproyectores, es una tecnología nueva en el sector de los proyectores.Los proyectores que utilizan esta tecnología se benefician de un menor consumo energético,de una vida estimada de unas 20.000 horas,no precisan de mantenimiento ni recambio de lámpara y son de pequeño tamaño. Por contra su luminosidad es menor que los proyectores de lámpara de halogenuros o tradicionales.

  • Los picoproyectores son proyectores de bolsillo que suelen contar con batería interna recargable y entrada de tarjetas de memoria.Se caracterizan por ser muy livianos y pequeños.Su luminosidad esta comprendida entre los 15 y los 100 lúmenes aproximadamente. Cuentan con resoluciones VGA, SVGA y WSVGA. Su uso esta pensado para hacer pantallas pequeñas en entornos con muy poca luz.
  • Los miniproyectores son de mayor tamaño que los pico y carecen de batería interna.Por contra,la mayoría llevan fuente de alimentación externa consiguiendo una mejor refrigeración y un tamaño mas reducido que los tradicionales. Suelen llevar entrada USB por donde conectar sistemas de almacenamiento como pendrives o discos duros, pudiendo reproducir multitud de formatos de vídeo,audio,foto y documentos de Office. Algunos modelos cuentan también con docks para acoplar otros dispositivos como un Iphone.Su luminosidad esta comprendida entre los 200 y los 700 lúmenes. En verano de 2013 se esperan modelos que superan el tope de luminosidad actual,con 800 y 1000 lúmenes. Cuentan con resoluciones XGA y WXGA. Próximamente se espera que salga al mercado algún modelo Full HD LED.

Otra variante de esta tecnología son los proyectores híbridos Laser/LED,consiguen una luminosidad mayor que los LED pero su coste todavía sigue siendo, por el momento,mas elevado.

LCD

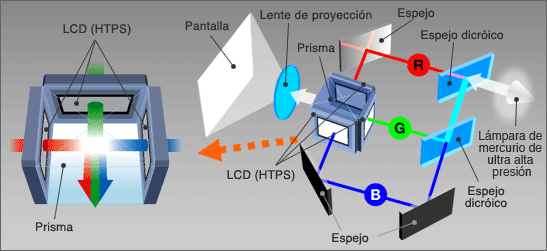

La otra gran tecnología más extendida de proyección o también llamada 3LCD.

La arquitectura utiliza tres matrices activas o paneles de cristal líquido polarizado ,las cuales cada una se compone de uno de los tres colores primaros R , G , B .

La fuente luminosa o de luz blanca, es proyectada hacía unos espejos, los cuales dividen dicha luz en los colores primarios, los cuales se direccionan a su correspondiente panel de cristal líquido. Una vez recibida la luz por sus respectivos paneles se forma una sóla imágen en color gracias a un prisma, que finalmente pasa a través de la lente y da la imagen proyectada.

Debido a su complejo esquema , este tipo de proyectores suelen ser algo más grandes en tamaño que los proyectores DLP con una arquitectura más delicada.


Estos proyectores también suelen contener un filtro que hace de escudo para que no entren las partículas de polvo dentro del engine del proyector. Dichos filtros hay que limpiarlos o cambiarlos cada 400/500h para un mantenimiento óptimo, ya que si no el calor generado dentro del proyector puede dañar los paneles LCD que componen la imagen.

En los últimos años esta tecnología también ha avanzado bastante, hasta hace poco los contrastes de este tipo de proyectores eran algo bajos comparados con los proyectores DLP . En la última generación de matriz de cristal líquido desarrollada por Epson D9 se consigue reducir la distancia entre píxel que era una de sus principales puntos flojos hasta la generación D7 . También con estos nuevos paneles se consiguen tasas de refresco de hasta 240Hz , consiguiendo a finales del 2011 proyectores 3D Nativos

El principal fabricante de esta tecnología es Epson, aunque otras marcas también utilizan esta tecnología en sus proyectores como Sony, Panasonic, Nec o Hitachi.

Definiciones

Keystone

También llamada corrección trapezoidal, consiste en que el proyector crea una imagen con forma de trapecio y luego recorta por los lados ajustándola al espacio correcto.

Normalmente la mayoría de los proyectores sólamente tienen corrección Keystone Vertical.

Lens Shift

Los proyectores con esta tecnología permiten mover la lente de forma física. Puede ser vertical u horizontal. Suele usarse para corregir la posición de la imagen sin alterarla

Offset

Es la distancia desde el centro de la lente hasta donde empieza la imágen a ser proyectada en la pantalla.

Dependerá de si el proyector está puesto en techo o en sobremesa y la distancia del proyector a la pantalla.

Instalación en techo :


Instalación en sobremesa :


Por lo que si un proyector para una imágen de 106" tiene que estar puesto a 4m tendréis que tener en cuenta su offset a la hora de la instalación, según marca y modelo dicho offset varia, pero si por ejemplo en este caso el offset fuera de 10cm , el proyector ( centro lente ) en el techo tendría que estar 10cm por encima de la parte superior de la pantalla donde se empieza a proyectar. En el caso de ir sobremesa el proyector ( centro de lente ) estaría 10cm por debajo de la parte inferior donde empieza a proyectar.

Modelos Recomendados

Proyectores recomendados por su relación calidad/precio para visualizar contenido HD en formato 16:9, no se mencionan proyectores de menor resolución y formato 4:3.

Proyectores de Lámpara

Full HD

Marca Modelo Tipo de tiro 3D
Acer H6510BD Normal Icono Afirmativo.png Nativo
Acer P1500 Normal Icono Afirmativo.png Nativo
BenQ W1070 Normal Icono Afirmativo.png Nativo
BenQ W1080st Corto Icono Afirmativo.png Nativo
Epson EH-TW5200 Normal Icono Afirmativo.png Nativo
Optoma HD131xE Normal Icono Afirmativo.png Nativo
Optoma HD25e Normal Icono Afirmativo.png Nativo
Optoma HD25-LV Normal Icono Afirmativo.png Nativo
Optoma HD30 Normal Icono Afirmativo.png Nativo

HD Ready

(720p 16:9 o WXGA 16:10)

Marca Modelo Tipo de tiro 3D Observaciones
Acer X1311KW Normal Icono Neutral.png Se necesita conversor No tiene entrada HDMI.
Acer X1340KW Normal Icono Afirmativo.png Nativo
BenQ W703D Normal Icono Afirmativo.png Nativo
BenQ W710st Corto Icono Afirmativo.png Nativo Gran angular WXGA 16:10
BenQ W750 Normal Icono Afirmativo.png Nativo
BenQ MW519 Normal Icono Afirmativo.png Nativo
BenQ MW523 Normal Icono Afirmativo.png Nativo
Epson EH-TW480 Normal Icono Neutral.png Se necesita conversor
Optoma H180x Normal Icono Afirmativo.png Nativo
Optoma GT760 Corto Icono Afirmativo.png Nativo Gran angular WXGA 16:10
Optoma H100 Normal Icono Afirmativo.png Nativo
Optoma W303 Normal Icono Afirmativo.png Nativo
Optoma W290 Normal Icono Afirmativo.png Nativo

Proyectores LED

Full HD

Marca Modelo Tipo de tiro 3D
LG PF80G Normal Icono Negativo.png No
Optoma HD91 Normal Icono Afirmativo.png Nativo

HD Ready

WXGA (1280X800 16:10)

Marca Modelo Lumens Funciones
Acer K330 500 3D Ready
LG PB60G 500 3D Ready
LG PB62G 500 3D Ready,Widi
LG PG60G 500 3D Ready,Widi,Batería
LG PA70G 700 3D Ready
LG PA72G 700 3D Ready,Widi
BenQ GP10 500 3D Ready,DVD Adaptable
BenQ Joybee GP3 300 Dock para Ipod/Iphone
Optoma Ml550 500 3D Ready,MHL
Optoma ML800 800 3D Ready
Optoma ML1000 1000 3D Ready

Pico Proyectores LED

WVGA (854x480 16:9)

Marca Modelo Lumens Batería Integrada
Acer C120 100 Icono Afirmativo.png
Philips PPX2450 55 Icono Afirmativo.png
Philips PPX2480 80 Icono Afirmativo.png
Philips PPX3610 100 Icono Afirmativo.png
Optoma PK320 100 Icono Afirmativo.png

Pantallas

Hay 3 tipos de pantallas:

  • Manuales: Se despliegan bajando y se pliegan subiendo (o al revés si es en una pantalla con la base en el suelo)
  • Eléctricas: Se suben y bajan solas con un mando o bien es el proyector el que manda una señal.
  • Fijas: Estan colgadas en la pared a modo de cuadro, como la de un cine.

Los usuarios habilidosos pueden fabricar opcionalmente una pantalla propia mediante un tablero DM.

Por último,las Pantallas Tensionadas llevan un sistema de cuerdas tensadas laterales que hacen que la pantalla sea plana evitando las ondulaciones que se dan en las que no llevan este sistema.

Soluciones caseras

  • Tablero DM.
  • Estor modelo "Tupplur" de Ikea. Disponible en varias medidas, es buena opción si el presupuesto es muy ajustado.
  • Pared Lisa color blanco o de un tono claro.
  • Fórmula Enigmax. Aunque actualmente ya no es tan necesaria ya que los proyectores han evolucionado bastante desde la aparición de esta fórmula y ya tienen, la gran mayoría, altos valores de contraste.
  • Tela Foscurit.

Pantallas recomendadas

Manuales

Automáticas

Soportes

Los hay de muchos tipos y precios.Los hay Fijos,Extensibles... Un buen soporte es fundamental para una óptima instalación del proyector, de lo contrario se puede llegar a experimentar un mal visionado traducido en descuadres de la imagen sobre la pantalla. Incluso se puede llegar a producir una caída del proyector por un mal anclaje.

Ejemplo de soporte No Recomendable

Soporte proyector.jpg


Soluciones caseras

Solo apto para picoproyectores y miniproyectores por su poco peso.

Mini trípode.jpg

Con un mini trípode como este, nos quedamos con la parte metálica con el sistema de rótula. Acoplamos un tornillo, se le corta la cabeza y se introduce en el taco que previamente hemos colocado tras hacer un agujero en el techo.

Soporte Espeto.jpg

Soporte Espeto-Proye.jpg

Preguntas Frecuentes

Faq q.png P: Tengo poca distancia en la sala donde quiero poner el proyector, ¿qué puedo hacer?
Faq r.png R: Necesitas un proyector de tiro corto
Faq q.png P: ¿Cómo puedo saber a qué distancia tengo que poner el proyector?
Faq r.png R: Usando un calculador de distancias como este de aquí.
Faq q.png P: ¿Qué diferencia hay entre un proyector 3D Ready y uno Full 3D o Nativo?
Faq r.png R: Un 3D Ready necesita de un PC o convertidor para visualizar contenido en 3D. Un Full 3D o Nativo reproduce material 3D directamente de la fuente conectada, ya sea un reproductor multimedia/Bluray 3D/PS3...
