) Eruil escribió:@dj_d2
con el jrprogrammer puedes reprogramar casi cualquier chip rgh . sólamente no programa 1 modelo de chip (x360run ) por el simple hecho de que no trae pins para reprogramar. para los chips matrix es exactamente lo mismo que para programar los ace . aquí un ejemplo
https://youtu.be/mIJY3Utegcg

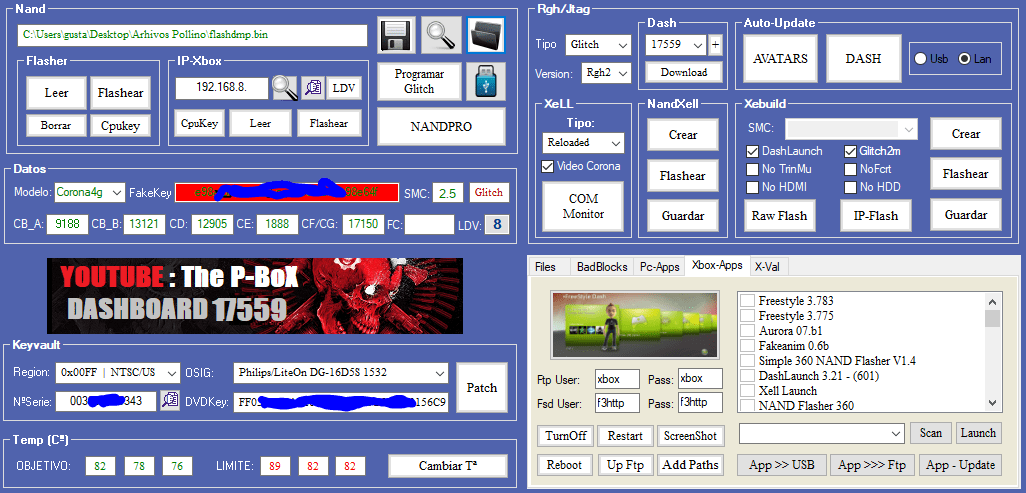

si descargas la versión jrunner octal450 que comparto en mi otro hilo ahí está todo lo que necesitas. (jrunner para las nands y autogg para todo lo demás
Eruil escribió:@dj_d2
usa los diagramas de rgh 1.2 . creo que los diagramas que seguiste pueden ser completamente inútiles si tienes una versión de interfaz arriba de la 16203
debes de buscar el punto que conecta con el punto CLK del matrix v2 rev .c (en caso de que sea un chip como el v2 que no trae punto C) , ya que ese modelo no tiene oscilador incluído debes conectarlo con el punto CLK de la consola y también debes encontrar los puntos tms, td0 , tdi, tck para reprogramar el xilinx con el timming rgh 1.2 12-21 (el que casi siempre funciona en las consolas fat)
