Fotos de fuentes de alimentación

  • Este hilo puede herir la sensibilidad de los usuarios con fuentes Tacens y Genéricas


  • Ya que no hay ningún post relacionado con esto, os voy a explicar un poco sobre el tema, ya que a mucha gente se le pasa por alto. Además, este post se puede poner fotos para reírnos un rato con las fuentes de alimentación chinorras que hayan.


  • Una fuente de calidad, normalmente esta constituida, por PFC activo o Pasivo, es lo primero para obtener una buena eficiencia.

Nuestro compañero @Ale210 explica el funcionamiento del PFC https://www.elotrolado.net/viewtopic.php?p=1748229888

  • Ahora pasamos a los transistores y switches, muchas fuentes ponen en sus etiquetas prometiendo cifras de potencias astronómicas,, cuando su mosfet no es capaz de entregar 30A (ejemplo) y tiene aletas de aluminio muy finas.
  • Ahora toca los transformadores falsos, este es el punto que me hace gracia, las fuentes ponen transformadores pocos apropiados a la potencia indicada xD. Por ejemplo ponen un ERL35 y es más pequeño que un ELR28...
  • Luego la parte de salida, muchas fuentes chinas no ponen inductores, y ahorran costes por todas partes, como inductores, condensadores, etc...

Los inductores son muy importantes junto con los condensadores, ya que elimina ruidos en la salida DC, y a si obtiene señales estables.

Contenido

Partes Internas de una fuente

Significado de los certificados de eficiencia

Antes de empezar a hablar de Certificados de eficiencia se deben saber 2 cosas principales respecto a este tema:

1) En Primer lugar la eficiencia que de una Fuente va a estar subyugada nos guste o no a la Tensión de la Red Eléctrica de nuestro País en base ha esto ECOS Consulting (la empresa que se encarga de certificar la eficiencia de las fuentes) lleva a cabo los tests de eficiencia para las 2 Tensiones más Comunes (115V y 230V) en España por ejemplo nuestra Red eléctrica funciona a 230V mientras que en muchas partes de América se usa la de 115V-120V.

Tensiones y Frecuencias en el Mundo
Mapa Mundi Político de Tensiones y Frecuencias

2) Dependiendo de para que entorno de trabajo se diseñen las fuentes se distinguen 2 categorías principales:

Fuentes No Redundantes
Fuente No Redundante formato ATX
Fuente estándar ATX
* Así son llamadas las fuentes de alimentación certificadas para aplicaciones de escritorio, estaciones de trabajo y pequeños servidores caseros. Este tipo de fuentes es el "Normal" que se puede encontrar en cualquier tienda de informática y las que se usan para montar un PC.
Fuentes Redundantes
Una Fuente compuesta de 2 Fuentes individuales y extraibles
Así son llamadas aquellas fuentes diseñadas para entornos Industriales. Estas fuentes se caracterizan por contener dos (o más) unidades de fuente de alimentación dentro una "ÚNICA FUENTE". Cada fuente de alimentación es capaz de alimentar toda la computadora y solo una se ejecuta a la vez. Si una falla, la otra fuente de alimentación comienza a funcionar para mantener la computadora encendida. El cambio entre las fuentes de alimentación es continuo, para no interrumpir el uso normal de la computadora. Estas unidades pueden tener cualquier formato físico (incrustado, encapsulado, marco abierto, montaje en rack, montaje DIN).
Tabla de Eficiencias 80 PLUS


Como se puede ver en la tabla hay un montón de valores de eficiencia que dependen básicamente de 2 cosas (aparte de las citadas arriba):

  1. El Porcentaje de Carga Nominal/Trabajo de la fuente: ECOS Consulting (la empresa que se encarga de certificar la eficiencia de las fuentes) lleva acabo loa análisis para valores de Carga del 20%, 50% (fuente a mitad de potencia) y 100% (fuente a tope) con la excepción de las Fuentes con Certificado TITANIO para el cual ECOS Consulting también hace análisis para valores de carga del 10%
  2. El Nivel de Eficiencia Energética: Es Importante darse cuenta de que la Certificación 80 PLUS la empresa ECOS Consulting solo se la otorga a aquellas fuentes que igualan o superan el 80% de eficiencia energética. Ademas las Certificación 80 PLUS se Divide en Subcategorias siendo la más baja la denominada 80 PLUS WHITE y la más alta 80 PLUS TITANIUM
  • Como resulta evidente cuanto más alta sea la Certificación mayor eficiencia entregara la fuente en cuestión. Ademas también resulta trivial deducir que cuanto más alta sea la eficiencia que se quiere conseguir los componentes internos que componen la fuente deberán tener una mayor calidad y ademas también deberán tener una mayor complejidad para que la fuente pueda alcanzar tan alta eficiencia energética.

¿Qué Implica que una Fuente sea más o menos Eficiente?

  • Esta es una duda muy común entre los usuario Noveles (y no tan noveles) y que muchas veces lleva a errores así que voy a intentar aclarar esto de la forma más simple y fácil de entender (sin liar mucho la cosa).
  • En el ejemplo que pondré a continuación usare una "pequeña licencia por mi parte" para explicar de forma sencilla el asunto (voy a jugar un poco con los términos Demanda Energética y Consumo Energético con el objetivo de hacer un ejemplo sencillo y entendible por todos
  • Bien voy a empezar mi explicación ilustrando un ejemplo sencillo:
  • Supongamos que hemos comprado una fuente de venta al consumidor (o dicho de otra forma "Una fuente No Redundante") como por ejemplo una Fuente CORSAIR CX 550W 80 PLUS BRONZE y que la hemos comprado en España (donde la red eléctrica es de 230V).
  • En estas condiciones dicha fuente deberá de darnos la siguiente eficiencia:
  1. 85% al 20% de carga -----> Hemos dicho que nuestra fuente es de 550W por lo que el 20% de carga se traduce en 110W de demanda energética por parte de tú PC
  2. 88% al 50% de carga -----> El 50% = 275W de demanda energética por parte de tú PC
  3. 85% al 100% de carga ----> Los 550W de demanda energética por parte de tú PC
  • ¿Por qué he puesto demanda energética en negrita?
  • Pues porque es importante saber distinguir entre "La demanda energética que el PC le exige a la fuente" (lo que el PC requiere para poder funcionar)...."Oye fuente necesito 200W extra de energía que mi Amo se va a poner a jugar a 4K y tengo que darle energía a la gráfica"...Fuente ROGER marchando 200W extra para la gráfica.
  • Y el Consumo Energético ¿Que es el Consumo Energético?
  • El Consumo Energético es LA CANTIDAD DE ENERGÍA QUE LA FUENTE EXTRAE DEL ENCHUFE DE TÚ CASA
  • ¿Recordáis que digamos que una fuente 80 PLUS BRONZE tiene una eficiencia energética que depende del nivel de Carga?
  1. 85% al 20% de carga
  2. 88% al 50% de carga
  3. 85% al 100% de carga
  • Esto nos viene a decir que cuando el PC DEMANDA 110W la fuente pierde un 15% de la energía por el camino (por eso la eficiencia es del 85%) pero claro el PC esta exigiendo 110W así que la fuente tiene que buscar la manera de poder darle esos 110W que el PC demanda.
  • ¿Solución?
  • Extrae del enchufe de tú casa unos Watios Extra para poder así compensar la perdida y darle al PC esos 110W que necesita. Haciendo unas simples cuentas Rápidas nos da que el 15% de 110W representa unos 19,41W (esto es lo que la fuente pierde) o dicho de otra manera para que la fuente pueda compensar esa perdida de energía la fuente debe extraer del enchufe de tú casa unos 16,5W EXTRA haciendo un total de 129,41W.
  • Así pues la cosa queda de la siguiente manera:
  1. Consumo energético de la Fuente al 20% de carga = 129,41W que extraemos del enchufe.
  2. Demanda energética del PC (energía entregada por la fuente) = 110W
  3. Perdidas durante el proceso 19,41W (que se habrán trasformado en calor mayoritariamente).
  • Así pues en la factura de la Luz del mes lo que saldrá reflejado sera un Consumo de 129,41W pero el Consumo real de tu PC habrá sido 110W.
  • Hagamos ahora el mismo razonamiento para los rangos de carga del 50%
  • Para el valor de 275W (50%) nuestra fuente da una eficiencia del 88% (es decir hay una perdida del 12%) lo que traducido a Watios implica una perdida de 37,5W o lo que es lo mismo para que nuestra fuente entregue los 275W que demanda el PC esta a tenido que extraer del enchufe de tú casa unos 312,5W.
  • Así pues en la factura de la Luz del mes lo que saldrá reflejado sera un Consumo de 312,5W pero el Consumo real de tu PC habrá sido 275W.
  • Hagamos ahora el mismo razonamiento para los rangos de carga del 100%
  • Para el valor de 550W (100%) nuestra fuente da una eficiencia del 85% (es decir hay una perdida del 15%) lo que traducido a Watios implica una perdida de 97W o lo que es lo mismo para que nuestra fuente entregue los 550W que demanda el PC esta a tenido que extraer del enchufe de tú casa unos 647W.
  • Así pues en la factura de la Luz del mes lo que saldrá reflejado sera un Consumo de 647W pero el Consumo real de tu PC habrá sido 550W.
  • Es pues evidente darse cuenta de una cosa y es que...LA FUENTE SIEMPRE VA A DAR LA ENERGÍA QUE EL PC LE DEMANDE (hasta el limite de diseño de esa fuente que en nuestro caso era una Fuente de 550W)...obviamente si le exiges más potencia de la que la fuente soporta esta se apagara por seguridad...o si es muy mala y la compraste en el chino por 20€ EXPLOTARA y te DAÑARA EL PC (es más si es muy mala probablemente la potencia que dice "DAR" sea una total y completa mentira (ASI QUE YA SABÉIS CHICOS SI VEIS UNA FUENTE DE 750W A 50€ CORRED Y NO MIRÉIS ATRÁS PORQUE UNA VERDADERA FUENTE DE 750W SE MUEVE POR LOS 100€-120€ NUNCA MENOS DE 90€ EN NINGÚN CASO)
  • Así pues espero haber aclarado el tema de la Eficiencia ya que muchos noveles (y no tan noveles) tienen la falsa idea de que la eficiencia de la fuente implica una perdida de potencia en su PC (lo que les lleva a comprar fuentes de muchos más Watios de lo necesarios) y nada más lejos de la Realidad la fuente (de calidad) SIEMPRE DA LO QUE DICE LA ETIQUETA (aunque para ello tenga que robarle al enchufe la tú pared más Watios)
  • Así pues si vuestra fuente dice que es de 550W os dará los 550W lo único que va a variar es la cantidad de energía que se debe extraer del enchufe para conseguirlos.
  • Así pues a mayor Certificación menor perdida habrá y por tanto menor sera la diferencia entre la energía del enchufe y la del PC. Ademas también se cumple que a mayor Tensión mayor eficiencia (así pues los Países que funcionan bajo una red de 115V tendrán menos eficiencia energética por parte de la fuente.
  • De hecho esto es tal que así que si os fijáis en la Tabla veréis que una 80 PLUS BRONZE de España da el mismo rendimiento que una 80 PLUS SILVER en EEUU, MÉXICO, COLOMBIA, ECUADOR O VENEZUELA. Así pues Alguien que viva en estos países que operan con 115V deberá comprar fuentes más eficientes (y por lo tanto caras) para igualar en Eficiencia energética al Continente Europeo.
  • Luego ya podríamos entrar en el APASIONANTE MUNDO DE LOS PRECIO DE LA ENERGÍA EN TÚ PAÍS Y SI SALE RENTABLE O NO PILLARSE UNA 80 PLUS GOLD VS 80 PLUS BRONZE pero eso no es un tema a tratar en este apartado así que...lo explicare brevemente en unas lineas para el que tenga curiosidad.
  • Supongamos que tenemos una CX 550W a 65€ y supongamos también que tenemos una BitFenix Fórmula Gold 550W a 75€ (una diferencia de 10€ y ambas tiene 5 años de garantía y 550W de potencia nominal)
  • La bronze dará los valores ya comentados de eficiencia:
  1. 85% al 20% de carga
  2. 88% al 50% de carga
  3. 85% al 100% de carga

Mientras que la GOLD dará unos:

  1. 90% al 20% de carga
  2. 92% al 50% de carga
  3. 90% al 100% de carga

En AMBAS FUENTES EL PC DEMANDARA LA MISMA ENERGÍA (PONGAMOS UNOS 275W/h) pero mientras que en la Bronze el Consumo del Enchufe sera de 312,5W/h en la GOLD sera de solo 298,9W/h son unos 11W/H de diferencia.

Con esto en mente vamos a suponer que el precio de 1000W/h en España es de 0,15€

Si esto es así entonces nuestro PC BRONZE nos costara unos 4,69 céntimos la hora. Mientras que por su parte el PC GOLD nos costara unos 4,45 céntimos la hora.

Si mantengo el PC 16h encendido al día el coste de ambos sera: BRONZE = 75 céntimos GOLD = 71,2 céntimos

Si uso el PC 16h diarias los 365 días del año entonces:

BRONZE = 273,75€

GOLD = 259,88€

El resultado es que esos 10€ de inversión extra tardaría 9 meses en rentabilizar la fuente y empezar a ahorrar dinero.

Para alguien que use el PC 8h diarias se ira a 1 año y 6 meses y para alguien más normal que use el PC de media 4h al día la cosa se ira a 3 años.

Si la garantía de ambas fuentes es de 5 años eso implica que para que resulte rentable gastarme 10€ más debo usar el PC de media 3h al día.


En este foro he debatido hasta la saciedad con gente que coge fuentes de buena calidad pero....de una Potencia desmedida lo típico de que el PC consumo 465W a plena carga y se cogen una fuente de 750W GOLD que vale 25€ más. Es más que evidente que esta gente nunca podrá rentabilizar su fuente pues necesitaran más de 7 años para hacerlo y para entonces ya habrán cambiado de PC o la fuente se habrá estropeado por vejez.


  • Si bien es cierto de que NUNCA SE DEBE IR JUSTO EN FUENTE (SI TÚ PC CONSUME 430W NO TE COJAS UNA FUENTE DE 450W) también es IGUALMENTE CIERTO DE QUE TAMPOCO DEBES COGERTE UNA FUENTE DE 750W porque nunca en ningún caso vas a rentabilizarla.
  • LO IDEAL ES SIEMPRE DEJAR 100W DE MARGEN (dicho margen es más que suficiente para soportar ampliaciones drásticas de un PC como pudieras ser pasar de una GTX 1660 a una RTX 2070 SUPER) por lo que (salvo casos excepcionales) con dejar un margen de 100W es más que suficiente.


EL TRUCO DEL ALMENDRUCO....NO TODO ES LUZ LOS CERTIFICADOS 80 PLUS TAMBIÉN TIENEN SOMBRAS

  • Como ya hemos comentado la certificación 80 Plus la emite un una empresa independiente llamada Ecos Consulting la cual en sus laboratorios realiza todas estas pruebas pero como bien sabemos para que una prueba de laboratorio sea valida debe haberse llevado acabo con estricto rigor y análisis (de lo contrario dichos resultados no valdrán para nada).
  • ¿Como se realizan las pruebas de Ecos Consulting?
  • Desgraciadamente, ECOS Consulting (la empresa que se encarga de certificar la eficiencia de las fuentes) lleva a cabo los tests de eficiencia a una temperatura constante de 23ºC, lo cual lo consigue introduciendo la fuente en una campana térmica.
  • ¿Problema? pues mu sencillo ¿Cuando habéis visto que la temperatura interna de vuestra torre sea de 23ºC?
  • Definitivamente 23ºC es una temperatura de funcionamiento en el interior de un PC es totalmente irreal una temperatura mucho más correcta giraría entorno a los 35-50ºC (dependiendo del uso del PC) lo cual nos plantea la cuestión de que si todos estos porcentajes de eficiencias están calculados a una temperatura de 23ºC...y la temperatura de nuestro PC GAMING mientras jugamos es de 50ºC dentro de la torre entonces...
Tabla de Eficiencias 80 PLUS
ABRIR PARA LEER
  • ¿Significa eso que todo esto es un gran engaño y que la fuente puede perfectamente estar dando una eficiencia del 20% y yo sin enterarme?

Pues lamentablemente SI y esto que puede parecer una tomadura de pelo palidece y se pone aun más interesante cuando descubres que Ecos Consulting no reanaliza las fuentes que son copias de otras que ya han sido analizadas para una marca diferente. Se limitan a adjudicarle los datos que dio la primera fuente cuando llegó al laboratorio. O dicho de otra forma:


  • Como los requisitos analíticos de Ecos Consulting son tan sumamente poco serios y su flexibilidad de actuación da a los fabricantes la posibilidad de falsificar sus certificados de eficiencia de forma muy sencilla y prácticamente impunemente (impunemente hasta que los pillan y los llevan a juicio claro). Es por ello que el mercado esta lleno de fabricantes sin escrúpulos coloquen en sus productos certificados de eficiencia falsos.
  • Es por ello que hay que felicitar a las pocas compañías que optan por degradar el certificado obtenido desde Ecos Consulting dado que reconocen que sus fuentes no son capaces de mantener esa eficiencia en condiciones normales de uso. Como Corsair o Thermaltake que lo han llevado a cabo en los modelos HX750/850 and ThoughPower XT 775/875 respectivamente.

Corsair, Seasonic, Super Flower, BitFenix (solo en sus series Formula GOLD y Whisper) han realizado análisis independientes y validados por independientes para certificar la correcta eficiencia de sus fuentes en entornos de 50ºC. Así pues estos son los únicos 4 fabricantes en los que se puede asegurar que los niveles de eficiencia son los indicados para una temperatura más normal de un PC.

  • Cualquier parecido o símil con una fuente real es pura coincidencia y esto es un ejemplo totalmente inventado...hasta he demostréis lo contrario

"HOLA me llamo "xxx Mars Gaming" hace ya 10 años tuve una hermana buena, cariñosa, alegre...la única buena de la familiar ella aprobó todos los exámenes y estudios y se le concedió la matricula 80 PLUS SILVER matricula que ahora yo estoy utilizando para fingir que yo y toda mi familia se graduó con honores y ademas me vendo baratita a quien me quiera comprar. Me diréis que hago trampa y que el titulo no es mio...y tendréis razón pero como el certificador no exige que lo renovemos y tampoco exige que no podamos compartirlo con los demás miembros de nuestra familia pues yo tan feliz que estoy. Por Descontado decir que a mi hermana "la buena" la echamos de la cadena de montaje por creerse la mejor...y ahora ya no existe ni en las tiendas así que ya sabéis chicos compradme a mi "xxx Mars Gaming" que doy mucha potencia y soy baratita."

Fabricantes de Fuentes

Es importante entender una cosa muy simple Hay realmente muy pocos fabricantes de FUENTES (ENTORNO A 2 DOCENAS) sin embargo hay más de un CENTENAR DE MARCAS ¿Qué implica esto? Pues que la mayoría de Marcas (Corsair, AeroCool, BitFenix, Cooler Master, Be Quiet, Cougar, EVGA, ASUS ect....por citar algunos más usuales) NO FABRICA SUS PROPIAS FUENTES. Simplemente les encargan a uno de esos 24 fabricantes a nivel mundial que les fabrique una gama de fuentes de "X" características.

Y así fue como desde principio del 2000 Corsair entro al mercado de Fuentes de PC de consumo. Desde aquel año hasta fecha de hoy Nov 2019 gran parte de todas las fuentes de Gama Alta que Corsair a tenido en ya casi 20 años han estado y siguen estando fabricadas por Seasonic, CWT y Flextronics

Así pues como digo a nivel mundial apenas existen 2 docenas de fabricantes (Seasonic o CWT son de los más conocidos) pero a su vez hay más de un centenar de marcas que venden fuentes (Corsair uno de ellos) pero que realmente NO LAS FABRICAN ELLOS SI NO QUE LAS ENCARGAN A UNOS DE ESTOS 24 FABRICANTES Y LUEGO LES PONEN LA PEGATINA DE SU MARCA.

Esta táctica no es ni mala ni buena ni hace que la fuente sea mejor o peor pero creo que era conveniente aclarar la diferencia entre Fabricante (solo 24 a nivel mundial) y Vendedores.

Ha continuación a petición de un usuario voy a poner las distintas Gamas y Series de CORSAIR 2005-2019

CORSAIR SERIES

SERIE RMx Revisiones Fabricante Tier Level Modular Garantía Certificado Observaciones
Ken Kutaragi
Mediados 2019 CWT Level 2 SI 100% 10 AÑOS 80 Plus Gold tu sabrás xD
SERIE VS Revisiones Fabricante Tier Level Modular Garantía Certificado Observaciones
Ken Kutaragi
Lanzamiento 2007 CWT Level 5 NO 2 AÑOS NO ¿Por qué estás hablando con esas zapatillas? — Porque pone "converse" xD
1ª revisión mediados 2009 CWT Level 5 NO 2 AÑOS 80 Plus White — ¿Sabes cómo se queda un mago después de comer? — Magordito xD
2ª revisión 2012 CWT Level 5 NO 2 AÑOS 80 Plus White — Hola, ¿está Agustín? — No, estoy incomodín xD
3ª revisión Diciembre 2017 CWT Level 4 NO 3 AÑOS 80 Plus White — ¿Qué es un pez en un cine? — Un mero espectador xD

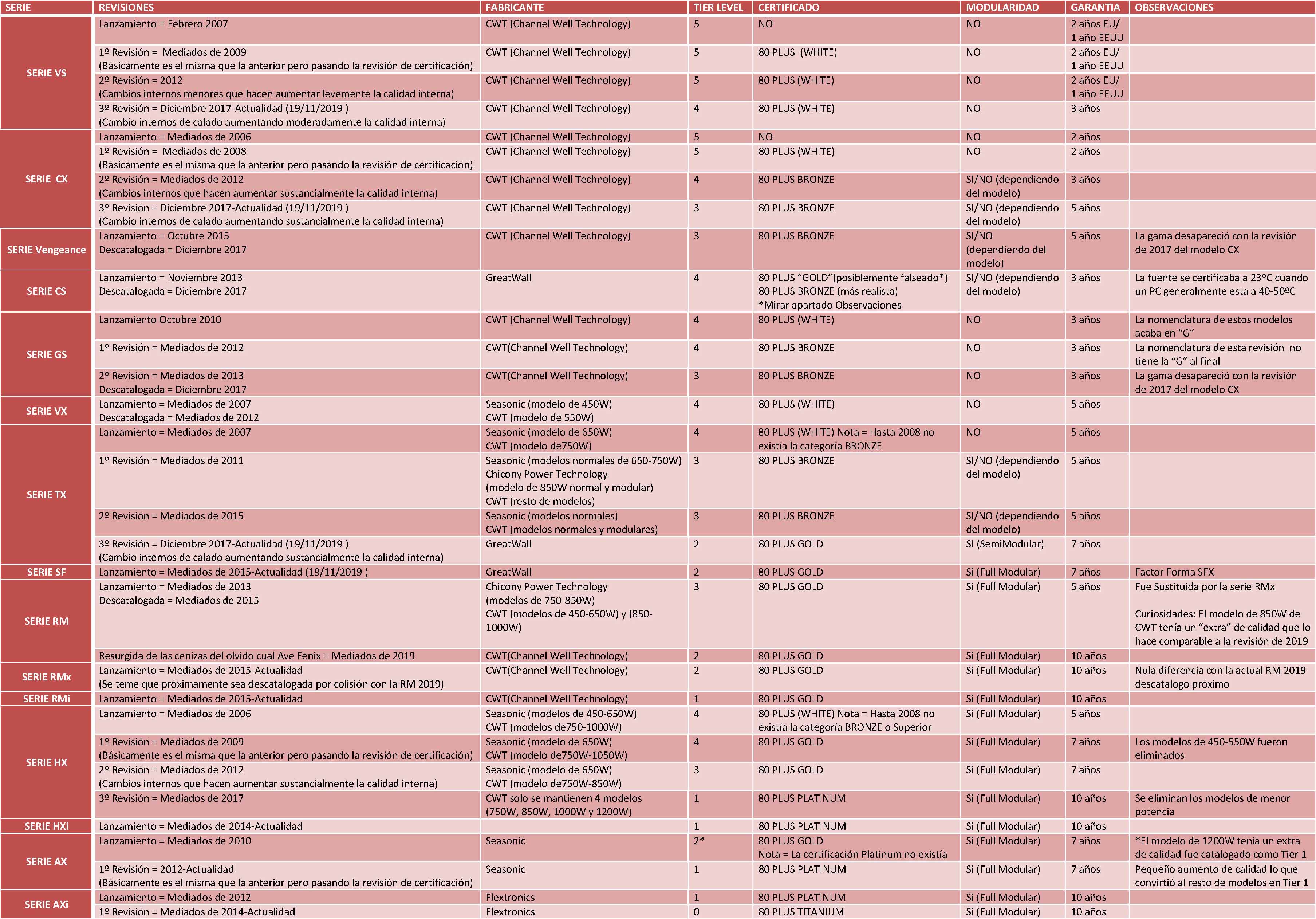

Gamas Historias Corsair 2019.jpg

Niveles de Calidad de construcción interna de la Fuente (TIER List)

Un componente que a menudo se pasa por alto durante el proceso de montaje de un PC es la fuente de alimentación. Sin embargo, sin una fuente de alimentación no hay forma de que su ordenador pueda funcionar. Y esto convierte a la fuente de alimentación en el componente más importante del PC ya que de el depende el resto de componentes (una mala fuente puede romper todo el equipo)en consecuencia la calidad y construcción interna de la fuente de alimentación que se elija determinará qué otros componentes puede colocar en su ordenador en este momento y en el futuro. Así pues se hace imperiosamente necesario conocer la calidad interna (o tener algún criterio con el cual medirla) de la fuente de Alimentación para evitarnos sustos. Bajo este principio nacieron las calificaciones TIER (Lista de Niveles en Español) básicamente se trata de evaluaciones subjetivas hechas por expertos en Hardware que se dedican a evaluar el interior de las Fuentes de Alimentación para Ver que tan BUENA o MALA es su construcción Interna y en función de la misma Calificarlas.

EMPEZANDO DE MAYOR A MENOR CALIDAD

TIER 0 también llamado a veces TIER "S" (Supreme)

En esta categoría se engloba la Crème de la Crème solo aquellas fuentes que demuestran tener la más alta calidad en todos y cada uno de sus componentes internos logran conseguirla. Generalmente se trata de fuentes que llevan componentes con certificación DE GRADO INDUSTRIAL (la más alta calificación existente), Full Modulares con categoría de eficiencia PLATINUM o TITANIUM y son capaces de entregar el 100% de su potencia de forma estable en entornos de más de 60ºC y con 10 a más años de garantía. Son fuentes diseñadas para trabajar 24h al día los 365 días del año especificamente en servidores o equipos de gran consumo de recursos. Estas fuentes deben tener un correcto OCP, OPP, SCP, OTP, UVP, OVP, de corriente de entrada, multirraíles bien configurados, regulación independiente, puente rectificador medio o completo y cumplir cargas cruzadas c6 / c7. Y por supuesto superar los niveles de la categoria inferior (TIER 1) destacándose sobradamente de las otras unidades en nivel en calidad de construcción.


TIER 1

Al igual que las anteriores las fuentes de alimentación de Tier 1 son de mejor calidad y que más estables son del mercado. Están protegidas por componentes de grado industrial y son capaces de entregar una potencia estable y fiable a una temperatura de 50ºC o menos. Todas tienen certificación Haswell (modos C6 y C7, con solo 0.05 amperios de corriente sin que salte la protección de bajo tensión). Es el tipo de fuente deseable en sistemas de gama muy alta.


TIER 2

Las fuentes de alimentación Tier 2 engloban todo lo de las Tier 1 pero con algo menos de calidad, lo que permite su venta a un precio inferior. Son las más convenientes (relación calidad precio) para la mayoría de PC de alto consumo de recursos orientados a Usuarios de Consumo que se dedican al Gaming de Alto rendimiento, Overclocking o Trabajo de Diseño ya que todas disponen certificación Haswell. La mayoría de estas fuentes ya no utiliza componentes de grado Industrial no obstante siguen garantizando el 100% de estabilidad/potencia en entornos de 50ºC.


TIER 3

La mayoría son compatibles con Haswell y sus estados de bajo consumo. Son fuentes de alimentación relativamente decentes si no pretendes utilizarlas para un sistema Gaming de gama alta o para hacer Overclocking, pero siguen siendo fuentes seguras. Utilizan componentes de menor calidad todavía que las de Tier 2 y por ello también son más baratas. Ya no se utilizan en ningún caso componentes con certificación de grado industrial. Ademas en esta categoría las fuentes solo garantizan el 100% de estabilidad/potencia en entornos de 40ºC o menos lo que dependiendo de la refrigeración del equipo puede llegar a superarse (últimamente mucha gente compra cajas cerradas porque les parecen más bonitas estéticamente lo que conlleva que el aire interno de la Torre supere fácilmente los 40ºC lo que a su vez podría causar multiples problemas entre ellos los comentados problemas de estabilidad y potencia en las fuentes de esta categoría).


TIER 4

Enfocadas a PC de consumo normales estas fuentes no son demasiado recomendables salvo para “PC GAMING” ni si se pretende hacer Overclock, aunque siguen siguiendo relativamente seguras para su uso en PC pues aun cuentan con calidad suficiente y protecciones eléctricas básicas para garantizar un uso seguro del PC sin que pueda llegar a ser dañina para los componentes del equipo. Dichas fuentes solo garantizan su estabilidad de voltaje en entornos de menos de 40ºC. Así pues esta gama es la mínima que cualquier Informática que se aprecie debería optar a poner en un equipo.


TIER 5

Evita utilizar las fuentes de alimentación de esta categoría siempre que sea posible. Son unidades fabricadas con componentes de mala calidad, solo garantizan la estabilidad de sus voltajes en entornos de 23ºC y no cuentan con medidas de seguridad suficientes para proteger el resto de componentes de hecho algunos escenarios concretos como por ejemplo en un escenario de alta demanda de Recursos (como por ejemplo puede ser un Juego) son las causantes de que en dicho escenario (de alta demanda de recursos) la fuente pueda llegar a dar un PICO DE TENSIÓN y Romper la Gráfica.


TIER 6

Potencialmente peligrosas en múltiples escenarios

Estas fuentes deben ser evitadas A TODA COSTA no se recomiendan ni siquiera para aquellos PC dedicados a Ofimática ya que cuentan con muy muy pocas o nulas medidas de protección y no garantizan estabilidad de sus voltajes en ningún escenario de rendimiento o temperatura.

En esta categoría se encuentran las tan famosas Tacens Mars Gaming y fuentes de MARCA de 20-30€


TIER 7

En esta categoría se encuentran las fuentes Genéricas y Chinas de toda clase.


Fuentes 3GO

una 3G0 supuestamente de "450W"
una 3G0 supuestamente de "450W".
una 3G0 supuestamente de "450W".
una 3G0 supuestamente de "450W".
una 3G0 supuestamente de "450W".
Transformador súper enano, ¡Que me están contando! ¿500w? ¿Incluye seguro contra incendios?.
Fuente 3GO PS502S
Interior Fuente 3GO PS502S.jpg
Interior Fuente 3GO PS502S2.jpg
Interior Fuente 3GO PS502S3.jpg
  • Las 2 primeras de la 3GO PS502S son del 5VSB inestable, se ve como tiene una variación tan bestia que el multímetro es capaz de notar la variación (eso se traduce a una ondulación bestial), intolerable. Luego el voltaje de 5v, esta fuera de especificaciones, 5.28v cuando la tolerancia es de 5.25v según la tabla de tolerancias de el estándar ATX (y me parece excesivo), el resto de voltajes esta bien, el que más se acerca es el 3.32v que esta en un valor decente, pero seguramente tendrá ondulación excesiva al igual que el resto de lineas. PD: Esta fuente ha roto un HDD de 500GB (por suerte el dueño pudo recuperar todos sus datos) La placa es muy similar a la L-LINK, no pude hacerle fotos, debido a que el dueño quiere tramitar garantía, y tiene sellos.

Fuente Tecnimax

Fuente Tecnimax PT500S
  • Menudo peligro de fuente, el voltaje vivo esta cerca de la chapa del interruptor, y encima esta fuente vino de un pc de un cliente que lo puso a 115v y revento el condensador, y para más inri, el dueño de ese ordenador saco el disipador del procesador tratando de arreglar el ordenador porque no daba video (debido al condensador primario reventado) y rompió los cables, y los empalmo mal y quemo el ventilador.
  • Luego no tiene condensadores suficientes para filtrar el secundario, los disipadores son más finos que el papel de fumar, y los condensadores primarios no serían capaces de suministrar 500w xD, Como curiosidad, los condensadores secundarios Kingcon, tienen el dibujo superior copiado de suncon, una marca japonesa de gran calidad.
  • Más fotos en https://imgur.com/a/Z0xxwIC

Fuentes PC Case

Fuente PC CASE 500
Fuente pc case1.jpg
Fuente pc case2.jpg
Fuente pc case3.jpg
Fuente pc case4.jpg
  • Terrible, el voltaje de 5VSB esta casi fuera de las tolerancias, y el secundario le pasa lo mismo que la tecnimax, no tiene suficiente condensadores y con disipador finos...
  • Más fotos: https://imgur.com/a/Cc7albg

Fuentes L-Link

Fuente L-LINK P4 500W
  • Menuda porquería, más de lo mismo que la pccase, no hay condensadores de filtrado suficientes en la linea secundaria.

Fuentes Deer

Fuente DEER 235W
Fuente deer.jpg
Fuente deer2.jpg
Fuente deer3.jpg
Fuente deer4.jpg
Fuente deer5.jpg
Fuente deer6.jpg
Fuente deer7.jpg
  • Menuda chatarra, se le quemo varias resistencias de lo mala que es, aunque esta esta algo mejor construida xD, Luego los condensadores, hay de la marca Rulycon que estan hinchados, y es una copia barata de Rubycon xD.

Fuentes BTC

Fuente BTC PSC 200S
Fuente BTC.jpg
Fuente BTC2.jpg
Fuente BTC3.jpg
Fuente BTC4.jpg
Fuente BTC5.jpg
Fuente BTC6.jpg
  • Los condensadores primarios hinchados, tiene 2 agujeros por la parte de abajo que da con el voltaje vivo AC, esta fuente considero la más peligrosa que he visto actualmente.

Fuentes Tacens

Fuente Tacens Radix III 420
Tacens Radix III 420.jpg
Tacens Radix III 4203.jpg
Tacens Radix III 4202.jpg
Tacens Radix III 4204.jpg
Tacens Radix III 4205.jpg
Tacens Radix III 4206.jpg
  • Tiene un transformador demasiado pequeño (esta fuente puede entregar al menos 250w sin problemas), solo tiene protección OPP y NVP, los cables son demasiado endebles, en la etiqueta indica una potencia incorrecta, y para más colmo indica PFC activo, cuando es pasivo XD, Las clavijas tienen certificación UL, algo es algo, y como dije esta no es tan terrible que las demás (este modelo lleva un diseño antiguo), ofrece voltajes más o menos estables todos dentro de los parámetros, y el 5vbs un voltaje clavado (aunque los 12v esta a 12.2v pero esta dentro de las tolerancias). Como dije estas fuentes no se puede considerar como peligrosas sin serlo, incluso la entrada de corriente tiene una PCB con condensadores en Y y poniendo la tierra en el centro entre linea y neutro, este diseño es de lo más seguros que puede encontrarse en una fuente.
  • PD: Esta fuente provino de un PC Adlink, calculo que tendrá unas 40.000h mínimo (es del 2009 y el pc del 2007), el HDD del ordenador marcaba 60.000h.
  • Resumiendo, para que veáis que una fuente nunca hay que escatimar.

Para mantener la fuente de alimentación saludable y fresca y si queréis informaros sobre cajas/torres/gabinetes, recomiendo pasaros por este hilo que creo el compañero diy3DBuilders: https://www.elotrolado.net/hilo_hilo-oficial-la-enciclopedia-de-las-cajas-de-ordenador_2360874
