Hemos recibido un sample del esperado modchip Xecuter3, cortesía de Divineo. Lo montaremos en una Xbox para demostrar todo su potencial.

Imagen


Sus principales características son las siguientes:
  • Compatible con todas las Xbox desde 1.0 a 1.6
  • 2MB Flash Rom con 15 posibles combinaciones de Bios
  • Backup en rom de 256K
  • i2c Bus para X3 Config LIVE!
  • Nuevo bus entrada/salida con soporte para LCDs (y otras posibilidades que están siendo desarrolladas)
  • Los LCDs podrán ser instalados sin soldar
  • 2 Modos de protección contra flasheo accidental (por interruptor y en el propio chip)
  • Chip Activado - Presionando eject menos de 1 segundo para arrancar desde el banco seleccionado (el logo externo se pone AZUL)
  • Chip desactivado - Presionando eject más de 1 segundo (el logo externo se pone ROJO)
  • Si se presiona Power+Eject menos de 1 segundo se arranca desde la ROM de backup (El logo externo se pone VIOLETA)
  • Led de actividad del disco duro (HDD)
  • Led de actividad en red (LAN)
  • Desactivar el chip por software (control del D0)
  • Adaptador para instalarlo por cables
  • Instalación por PinHeader (Pinheader incluido)
  • Alta calidad para el panel externo (saldrán en otros colores y con logos diferentes).
  • X3 funciona perfectamente sin el panel externo (si no se conecta funcion en el modo 2x1024)
  • Viene con todos los cables y adaptadores para cualquier tipo de instalación.
Posibilidades de Bancos o combinaciones de Bios:
256k/256k/256k/256k/256k/256k/256k/256k (256*8)
512k/512k/512k/512k/ (512*4)
1024k/1024k (2x1024)
2048k (1x2048)

El chip viene con la nueva FlashBIOS v3.0.0 (basada en Linux)

* Flash Bios vía web.
* Flash Bios desde el Hdd.
* Flash Bios via DVD-ROM.
* Soporte para DHCP & IP estática.
* Bloquear/Desbloquear el disco duro.
* Soporta todas las versiones de xbox (v1.0 - v1.6)


Viene en una bolsita antiestática dentro de una cubierta protectora, para así asegurarnos de que no sufra ningún daño durante el transporte.

Imagen


Dentro de ella encontramos 10 elementos que os paso a describir.

Imagen

  • 1 - Cable de conexión del xecuter3 con el panel externo.
  • 2 - Cable para las Xbox v1.6 para la conexión a 5v.
  • 3 - Cable para conexión puntos D0, Lan y Hdd.
  • 4 - Cable de conexión del Xecuter3 con el panel interno de control.
  • 5 - Cable de conexión del Xecuter3 para el montaje por cables.
  • 6 - Pegatina doble cara para fijar el xecuter 3 si se monta por cables.
  • 7 - Xecuter 3.
  • 8 - Pinheader.
  • 9 - Panel interno para deshabilitar el Xecuter 3.
  • 10 - Panel externo.

Pasamos ahora a identificar los conectores del chip para así no tener problemas al conectarlo.

Imagen


Yo lo voy a instalar por pinheader en una Xbox 1.1 así que necesitaremos lo siguiente:

1 - Cable de conexión del xecuter3 con el panel externo.
3 - Cable para conexión puntos D0, Lan y Hdd.
4 - Cable de conexión del xecuter3 con el panel interno de control.
7 - Xecuter 3.
8 - Pinheader.
9 - Panel interno para deshabilitar el Xecuter 3.
10 - Panel externo.


Desmontaremos la Xbox y sacaremos la placa para poder acceder a ambos lados de ella (ya existen tutoriales para desmontarla y es un tema que no voy a volver a tratar aquí).

Localizaremos en la placa el LPC y el tornillo por donde pasaremos los cables para conexión puntos D0, Lan y Hdd.

Imagen


Pondremos el pinheader en los agujeros del LPC dejando la parte mas larga por la parte superior y soldaremos todos los pines que sobresalen por la parte inferior de la placa.

Imagen
Haz click en la imagen para obtener una versión mas GRANDE

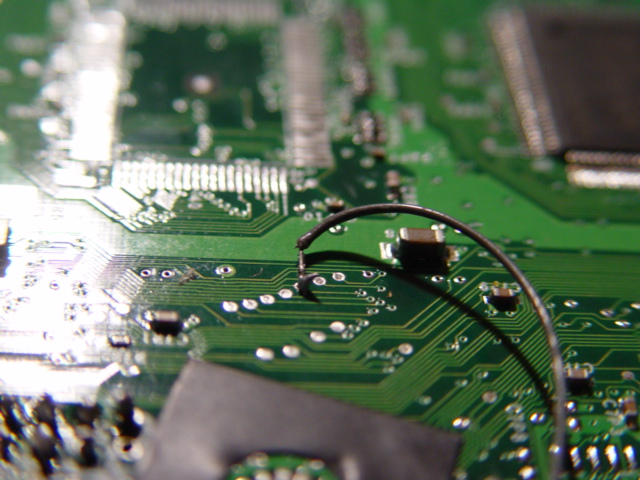

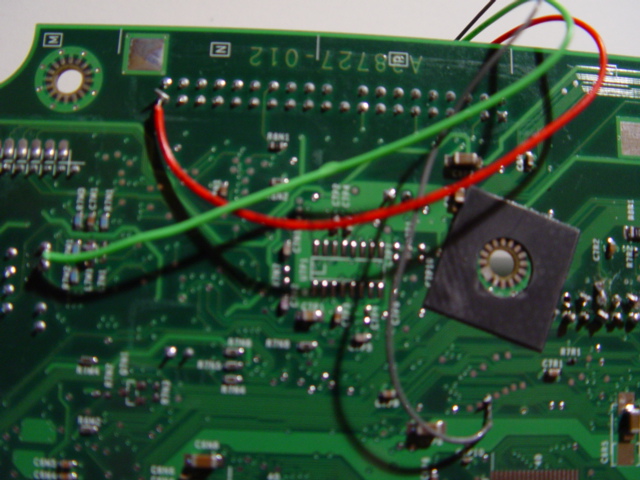

Pasaremos el cable para conexión puntos D0, Lan y Hdd por el agujero del tornillo y soldaremos los puntos Hdd, D0 y Lan como se indica en el esquema superior.

Tras esto localizaremos el cable amarillo que va al frontal de la xbox y lo desconectaremos.

Imagen


Pegaremos el panel interno para deshabilitar el Xecuter 3, a la chapa.

Imagen


Conectaremos el cable multicolor a donde estaba conectado el cable amarillo en la placa base. El cable amarillo lo pondremos en el conector del panel, y finalmente conectaremos el cable rojo al panel interno y al conector del Xecuter 3.

Imagen





Desmontaremos los mandos sacando los dos tornillos.

Imagen


Y pasaremos los cables de conexión del Xecuter3 con el panel externo. Sacaremos los cables por los agujeros más próximos al borde y pegaremos el panel externo a la izquierda de los mandos. Para terminar volveremos a atornillar los mandos a la carcasa.

Imagen


Conectaremos al Xecuter los cables del panel frontal, los del panel interno y los cables del D0, Hdd y Lan. Cada uno a su conector como podéis ver aquí.

A continuación lo pincharemos en el pinheader de esta manera.

Imagen


Como ya hemos acabado con el montaje procederemos a montar la consola, no sin antes revisar todas las conexiones.

Pondremos todos los interruptores del panel exterior en off como puede verse en la foto.

Imagen


Para arrancar el Xecuter3 tenemos 3 posibilidades: activado, desactivado y backup.

Imagen


En el primer inicio pulsaremos el botón de power durante menos de 1 segundo y nos aparecerá el menú de Flasheo del Xecuter 3.

Imagen


Nosotros lo flashearemos vía web ya que es el método más sencillo, si necesitáis hacerlo desde el disco duro o desde dvd podéis ojear el tutorial del Xecuter 2.6.

Con el mando elegiremos la opción "Enable Network Flashing", asegurándonos de que hemos conectado el cable de red a nuestra consola. Al elegirla el Xecuter 3 iniciará nuestra tarjeta de red e intentará obtener una IP por DHCP, tras 1 minuto se asignará la IP 192.168.0.99.

Imagen


La tarjeta de nuestro ordenador denerça tener una IP del rango 192.168.0.XXX, siendo XXX un número entre 1 y 255, no pudiendo ser el 99.

Imagen


Abriremos nuestro navegador favorito y pondremos http://192.168.0.99 en la url, apareciendo el menú del Xecuter 3.

Imagen


Pulsaremos en el botón browse y cargaremos nuestra bios de 2Mb.

Para obtener esa bios, copie 8 bios de 256kb en el directorio C:\bios y las renombre bios1.bin, bios2.bin así hasta 8, ya que el Xecuter 3 soporta 8 bios de 256kb. Luego fui a inicio -> Ejecutar y teclee la orden cmd, con lo que se abrió una ventana de MSDOS. Allí tecleé "cd C:\bios" y pulse enter, y a continuación "copy /b bios1.bin + bios2.bin + bios3.bin + bios4.bin + bios5.bin + bios6.bin + bios7.bin + bios8.bin bios2M.bin", creándose un fichero llamado bios2M.bin que fue el que usé para flashear el Xecuter 3

El Xecuter soporta bios de varios tamaños, por lo que dependiendo del tamaño de las bios la orden cambiaria así
  • 256k/256k/256k/256k/256k/256k/256k/256k (256*8) -> "copy /b bios1.bin + bios2.bin + bios3.bin + bios4.bin + bios5.bin + bios6.bin + bios7.bin + bios8.bin bios2M.bin"
  • 512k/512k/512k/512k/ (512*4) "copy /b bios1.bin + bios2.bin + bios3.bin + bios4.bin bios2M.bin"
  • 1024k/1024k (2x1024) "copy /b bios1.bin + bios2.bin bios2M.bin"
  • 2048k (1x2048) "copy /b bios1.bin bios2M.bin"

Tras haber elegido la bios de 2mb de nuestro directorio C:\bios y pulsar el botón "Upload and Flash" se empezará a transmitir la bios a nuestra consola. Después de aproximadamente 1 minuto nos aparecerá esta pantalla que nos advierte de que el chip está siendo programado.

Imagen


Después de programarlo la consola se apagará automáticamente. Si la consola no se apaga la luz del eject se pondrá de color naranja, sin parpadear, y tendremos que apagarla nosotros.

Para elegir los bancos con las bios en nuestro chip cambiaremos los interruptores del panel frontal.

Modo 256Kb
Banco 1: on on on on
Banco 2: off on on on
Banco 3: on off on on
Banco 4: off off on on
Banco 5: on on off on
Banco 6: off on off on
Banco 7: on off off on
Banco 8: off off off on

Modo 512Kb
Banco 12: on on on off
Banco 34: off on on off
Banco 56: on off on off
Banco 78: off off on off


Modo 1 MB
Banco 1234: on on off off
Banco 5678: off on off off

Modo 2MB (Modo Flasheo)
Banco 12345678: off off off off



Montaje de un LCD (mientras no saque el team xecuter los LCDs propios)

Imagen



Montaje del Xecuter 3 usando cables

Soldáis el adaptador de cables (elemento 5)

Imagen


Y luego ya podéis seguir el proceso de pinheader porque es lo único que varia.


Flashear Xecuter 3 desde Evox

1. Poner una bios para el x3 en el hdd
2. Añadir esta linea al evox.ini
Flash = 0x01AD,"XECUTER 3",0x100000

3. Arrancar el evox
4. Cambiar a los bancos1234 (on on off off off)
5. Flashear


Xecuter 3 en Xbox 1.6

Si teneis que instalar un Xecuter 3 en una Xbox 1.6 debéis reconstruir primero el LPC (diagrama aquí).

Dejando sin soldar el punto d0, ya que lo pondremos por debajo de la placa, en concreto aquí.

Imagen


Luego tenéis que coger el elemento 2 y soldarlo aquí.

Imagen


Si usáis el pinheader debéis sacar el pin 6.

Imagen


Y por último si usáis el adaptador número 5 no debéis soldar el cable rojo.

(usad siempre la bios m8 especifica para 1.6)



Opinión personal

Este modchip sinceramente me ha defraudado, ya que esperaba que pudiera hacerle sombra al Xenium y el Smartxx. La falta de un sistema operativo propio como los de los chips mencionados antes lo deja a la pata coja, aunque para intentar solucionarlo han sacado el X3configlive (análisis más abjo). El problema es que se pone en un banco de 1Mb y te deja sin la mitad de la memoria del chip. Lo único que en mi opinión lo salva es la opción de arranque desde el backup y el conector para los lcds que supongo distribuirá el Team Xecuter. Esperemos que los addons de hardware lo hagan más atractivo.


CybBlade 2004

Agradecimientos:

Divineo por enviarnos el sample.
A ti por leer este tutorial.
A toda la gente que me apoya... va por vosotros.
en este tutorial viene como desmontarla y luego tienes q sacar el cable amarillo y el de alimentacion, asi como los 2 conectores de los mandos...
Tras eso sacas los 11 tornillos de la placa y sale suavemente si la levantas por la zona donde estan los mandos...
va enchufado al pinheader
Tutorial X3 escribió:Tras lo cual lo pincharemos en el pinheader de esta manera.
No me olvide de ella, la estoy probando (X3ConfigLiveBios_BetaBuild1859) pero por ahora esta muy verde...

aqui tienes el hilo de bugs (q seguro ya leiste)

Segun ententidi falla la inicializacion de pal60 y de progresivo, y otras tonterias.

Ademas contiene material con copyright de M$... por lo que no se podria colgar en el foro :(

Lo que no me gusta es que te quedas con la mitad del chip... ya que ocupa 1mb
Tras haber probado el hardware del Xecuter 3 ahora vamos con su software especifico: X3 Config Live Bios; que viene a suplir el sistema operativo del chip.

La versión que he probado es X3ConfigLiveBios_BetaBuild1859.rar, la cual contiene dos ficheros: X3ConfigLiveBios_Build1859_internal_1mb.bin[i] (para las versiones de Xbox 1.0-1.5) y [i]v1.6_X3ConfigLiveBios_Build1859_internal_1mb.bin (para las v1.6).

Avisar que aun está en fase beta por lo que se esperan algunos bugs, en este hilo de los foros del team xecuter van reportándolos, así como nuevas versiones.

En el momento de escribir este artículo tiene estos 4 bugs, no demasiado importantes:
  • PAL60 no funciona correctamente con las xbox con el chip de video Conexant.
  • 480P no funciona con las xbox con el chip de video Conexant.
  • Logo se coloca incorrectamente en algunos cambios de la cámara.
  • Reloj desfasado 2 horas (p.e. el reloj de la Xbox pone las 8pm - X3CL muestra las 6pm)

Lo primero que debéis hacer es flashear 1 banco de 1024kb con esta bios, de modo que nos quedamos sólamente con la posibilidad de meterle 1Mb con nuestras bios (1x1024, 2x512 o 4x256).

Al arrancar la consola con esta bios veréis que el logo ha cambiado.

Imagen


Imagen


Aparece el menú principal del X3ConfigLiveBios

Imagen


Las opciones son:
  • X3 Config Live (modificación de las opciones del X3ConfigLiveBios)
  • Bios Tools (flasheo, nombres de bios y selección de bancos)
  • Disk Tools (bloqueo, formateo e instalación del hdd)
  • EEprom Tools (backup y restore de la bios al X3)
  • Settings (opciones de red, vídeo, LCD, velocidad ventilador, fecha/hora y protección por contraseña)
  • Hardware Info (información sobre el chip, Xbox, disco duro, particiones del hdd, dvd, Xbox Live y las Keys (números de serie únicos de tu xbox)
  • Reboot to Dash (carga el dashboard que tengas)
  • Cold Reboot (reinicia la consola, como si la apagases y volvieses a encender)
  • Power off (apaga la consola =:))

Paso ahora a explicar las opciones y subopciones de cada menú.

X3 Config Live

Imagen



Customize X3 Bios

Imagen


Autostart X3 Config live: Habilitar o deshabilitar el comienzo automático.
In Game Reset: Habilitar o deshabilitar el reseteo desde el mando.
Debug Bios Mode: Habilitar o deshabilitar el modo Debug a la bios.
XBL login disable: Impedir el login para el Xbox live.
No Reset on eject: Habilitar o deshabilitar que se resetee al pulsar eject.
LBA 48 Mode: Cómo se particionará al poner un disco grande, por defecto F toma todo el espacio.
Dashboard Boot Priority: El orden en que se buscarán los dash.
Dashboard Filenames: Nombres del dash, por si lo has cambiado.
Dashboard Boot Drive: Disco donde buscará los dashboards.
Check Clock for errors: Corrige la fecha/hora automáticamente si tiene una fecha/hora errónea.

Customize Xbox Logo Colors
Imagen


Aquí podéis cambiar los colores de la X del inicio y ver como queda, Los colores están en formato RGB Rojo CB=203 Verde DF=223 Azul 01=1
Con Display Color Presets podéis ver las prediseñadas y luego podéis darle a Reset Colors to original si no os gusto como lo dejasteis.


Customize Flubber Colors

Imagen

Cambiar los colores del flubber (animación del principio).


Other Startup Tweaks

Imagen


Hacks para el arranque de la xbox. Para deshabilitar o modificar animaciones y logos.


QuickLaunch

Imagen


Elige una aplicación para ejecutar directamente al pulsar los gatillos


Reset X3 Cfg to Default

Imagen


Deja el chip con los valores de fábrica


Reboot with X3 Mod Disabled

Imagen


Arranca con el chip deshabilitado



Bios Tools

Imagen



Flash Main Rom

Aquí podéis flashear vuestros bancos. Tras elegir esta opción nos preguntará desde dónde queréis cargar la bios. Yo elegí el disco duro.

Imagen


Tras entrar en el directorio donde tenemos nuestras bios.

Imagen


Al elegir la bios nos indicará en qué bancos puede flashearse.

Imagen


Empezará a borrarlo y flashearlo. Después del proceso nos dará dos opciones: X para cambiar el nombre de la bios o B para volver al menú.

Imagen



Flash Backup Rom

Aquí se nos permite cambiar la ROM del modo recuperación. Yo personalmente la dejaría como viene de fábrica mientras no salga un update del Flashbios.

Imagen



Bios Bank Select

Imagen


Aquí podéis elegir los modos y bancos del chip


Bios Bank Naming

Imagen

Se nos permite cambiar los nombres a las bios que tengamos almacenadas en nuestro chip.



Disk Tools

Imagen


Se nos permite formatear nuestras particiones o instalar un disco duro nuevo.


Current Hard Drive Setup

Imagen


Se nos permite ver el estado del HDD lock, así como formatear las particiones.

Imagen


Imagen



New Hard Drive Upgrade

Imagen



Click here to Set LBA48 Option

Aquí podemos elegir si queremos que F tenga todo el espacio o si queremos que el espacio apartir de los 120Gb vaya a G.


Use Saved Part Table

Si queremos usar las particiones que existan (lo normal es que no).


Prepare and format New Drive

Particiona y formatea el disco.



EEprom Tools

Con esta opción podemos hacer una copia de la EEprom de nuestra consola.

Imagen



EEprom Backup Info

Nos muestra la fecha y hora de cuando hemos hecho el último backup de nuestra EEprom.

Imagen



Save XBox EEprom to X3

Hace una copia de nuestra EEprom a nuestro modchip X3.

Imagen



Restore XBox EEprom to X3

Hace una copia de la EEprom guardada en el X3 a la Xbox.

Imagen




Settings

Aquí podemos cambiar todos los parámetros de red, vídeo, LCD, velocidad ventilador, fecha/hora y protección por contraseña.

Imagen



Network Setup

Imagen


Dhcp: Si tenéis un servidor DHCP en vuestra red activar esta opción, sino dejarla disabled.
Set Static IP: Asignar una IP estática a la Xbox.
Set Subnet: Mascara de subred.
Set Gateway IP: Puerta de enlace de vuestra red, normalmente la IP del router, si tenéis.
Set Dns1: Servidor de nombres de vuestro proveedor de internet o lan.
Set Dns2: Servidor de nombres de vuestro proveedor de internet o lan.
Ftp login: Nombre de usuario para el ftp integrado del X3 (Por defecto x3).
Ftp Password: Contraseña para el ftp integrado del X3 (Por defecto x3).


Video Regions

Imagen

Permite elegir la región de video Pal o Ntsc para nuestra consola.


Video Modes

Imagen


Para elegir el modo y formato de video para nuestra consola.


LCD Settings

Imagen


Habilita el soporte y configuración de nuestro LCD, así como el texto que queremos que muestre mientras no estemos en programas que lo utilicen.


Fan Speed

Imagen


Controla la velocidad de nuestro ventilador siendo 20% el valor por defecto.

Set Date/Time

Imagen


Para poner la hora y fecha correcta a la consola.


Password protection

Imagen


Activa un password que se nos pedirá al arrancar la xbox con el X3 config live, protegiendo nuestra X de manos inexpertas.

Imagen




Hardware Info

Imagen


X3info

Te da Información sobre el X3 config live y sobre el X3 Kernel

Imagen



Xbox Info

Información diversa sobre la Xbox

Imagen



HardDrive Info

Información sobre nuestro disco duro (tamaño, si esta bloqueado, etc).

Imagen



Partition table Info

Cómo esta dividido nuestro disco duro.

Imagen



Dvd Rom Info

Identifica nuestro lector y su firmware

Imagen



Xbox Live Settings

Nos da información sobre el Xbox live

Imagen



Encryption Keys

Nos muestra los identificadores únicos de nuestra xbox (disco duro, red, juego online, etc).

Imagen



Create E:\x3data.txt con System Info

Imagen


Crea un fichero en el disco E: (X3DATA.txt) de nuestra xbox recopilando la siguiente información. Es interesante crearlo y guardarlo en sitio seguro.

X3 Hardware Report
------------------

Hard Drive Model : ST310014A
Hard Drive Serial : XXXXXXXX
Hard Drive Capacity : 9.54 GBytes

Hard Drive Partition Table
==========================
[Par1 = E:] Blocks 5633024 - 15633071, 4.77 Gb
[Par2 = C:] Blocks 4609024 - 5633023, 0.49 Gb
[Par3 = X:] Blocks 1024 - 1537023, 0.73 Gb
[Par4 = Y:] Blocks 1537024 - 3073023, 0.73 Gb
[Par5 = Z:] Blocks 3073024 - 4609023, 0.73 Gb
[Par6 = F:] Blocks 15633072 - 20005649, 2.09 Gb
[Par7 = G:] -- NOT USED --

DVD Model : PHILIPS XBOX DVD DRIVE
DVD Firmware Version : S6KM

CPU speed : 733 MHz
NVCLK : 233 MHz
VCO frequenzy : 800 MHz
Memory clock speed : 200 MHz
SMC Version : P05
4 MB Hardware Version : DVT4/5
Xbox Versión : XBOX V1.1
Video Encoder : Conexant
Memory Installed : 64 MB
Made in China (2002)

Encryption Keys
===============
Online Key          : xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
HDD Encrypted Key   : xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Hard Drive Lock Key : xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
LAN Key             : xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
EEprom Key          : xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

XBox Logo Color Codes
=====================
Inner Glow      : CBDF01
Inner Walls     : 216A17
XBox Text Color : 62CA13
XLip            : 000100
XLip Highlights : 4B9B4B
Background      : 000000

Flubber Color Codes
===================
Blob Color      : 26FF3F
Blob Glow Color : A0FF40
Green Fog Color : A0FF60
Scene Color     : 35FF19
Fog Glow Start  : 00FF00
Fog Glow End    : 9FFF66




FTP integrado

Mientras el X3ConfigLive esté activado tendremos un servidor FTP, para conectarnos a él sólo debemos abrir nuestro cliente de ftp favorito y poner la IP, puerto, login y password. La IP, el login y el password lo podremos cambiar en Network Setup.

Aquí tenéis una imagen de cómo seria en el FlashFXP (fijaos que en el log pone que el ftp está basado en el del Avalaunch 0.47.5).

Imagen


Nos conectara al ftp mostrándonos las carpetas y su espacio, pudiendo subir y bajar ficheros a cualquier directorio.

Imagen


También nos muestra la carpeta Admin, en ella encontramos dos carpetas: BIOS Banks y EEprom.

Imagen


Carpeta Bios Banks

Al entrar nos aparecen los distintos bancos que soporta el Xecuter 3

Imagen


Si nos metemos en la carpeta de 256kb nos aparecen los 8 bancos

Imagen


Y si nos metemos en un banco, por ejemplo el 1, nos sale un mensaje advirtiéndonos de que si subimos ahí una bios de 256kb el X3ConfigLive nos flasheará el banco 1 del Xecuter 3.

Imagen



Carpeta EEprom

Aquí tenemos una copia de nuestra EEprom para transferirla a un sitio seguro o actualizarla.

Imagen



En la primera carpeta (BIOS Banks) encontraremos directorios



WEB

También se puede flashear vía web, para ello abrimos nuestro navegador y escribimos en url la IP de nuestra xbox, adjuntando luego una bios que se adapte a los bancos que tenemos seleccionados en el panel exterior.

Imagen
teo20 trata de sacar otra foto donde se vea el lpc, otra del d0 y otra de la placa entera por la parte de arriba para identificarla...

de todas formas creo q el d0 esta mal, si tienes un polimetro para comprobar la continuidad desde el d0 superior y el inferior seria ideal

venga un saludo
teo_20 el x3 esta pinchado correctamente?, se te enciende la luz externa...

has probado a hacer esto...
Imagen
yo compraria un smartxx o un xecuter 3 (por ese orden)
cybblade escribió:Este mod sinceramente me ha defraudado. Esperaba un chip que pudiera hacerle sombra a los chips xenium o smartxx. La falta de un sistema operativo tipo los chips mencionados antes lo deja a la pata coja.

¡¡¡Te dejas lo mejor!!!
Carga la bios X3ConfigLiveBios y verás si hace sombra o no.
Imagen
Yo estoy probándolo ahora y es de lo mejorcito que he visto.
Aquí un tutorial para complementar con este con muy buenas fotos.
Saludos.
Me podias decir donde puedo encontrar en tutorial de la placa base como desarmarla, no lo encuentro. Gracias
El chip como va sujeto a la placa base?? es que en la foto no se ve muy claro, a parte de los 3 cables que hay que soldar, el rojo, verde y gris. Me imagino que el chip se soldara a la placa base para que no se mueva o algo.
El pincheador va soldado tal cual osea todas las patitas e la placa base no ?
Esto fue lo que yo hice, la version de mi xbox la verdad es que no lo se pero como la placa coincide con el tuto que pusiste aqui lo hice igual creo, el pincheador lo solde tal cual sin tener que quitar ningun pin, lo que pasa que no se me enciende ¿ que tengo que hacer para que se me active? aqui tienes la foto de como quedo despues de soldarlo
El d0 lo solde como pone en el tutorial 1º.
El d0 lo solde como pone en el tutorial 1º.
Yo me compre el xecuter3 y aun nose ni como se activa con eso te digo todo, y me estoy empezando a arrepentir [noop]
Al final que debo hacer con el chip???? voy a una tienda para que me lo suelden mejor????
Siguiendo el tutorial, por fin e instalado la BIOS al XECUTER, la bios se pueden encontrar en ***** (creo que las saque de este sitio, pero una version mas moderna).
Si se sigue paso a paso la instalacio del chip, es facil, de recomiendo que siguas este hilo, o la version inglesa que tambien esta puesta en este hilo de la gente teamxecuter.

Gracias por este maravilloso hilo, sobre XECUTER 3.
Y espero que siga creciendo los contenidos. :P
Una vez lo pongo en disable para que no cargue al encender, como vuelvo a recuperarlo para hacer cambios en la configuracion?
manten el boton blanco para volver a entrar en el x3 config live
Muchas gracias cybblade, como siempre tan amable. Por cierto, donde viste esta informacion?
Donde me descargo las bios ??? para el X3 ?


saludos
Me pasa lo siguiente a ver si me podeis ayudar:
Le puse una clave al X3, ahora cuando termina la startup secuence esa de la flubber de las narices me pide el password -yo creia que solo era para proteger el config live y resulta que es para proteger la consola- la cosa es que despues de meter el pass me manda al EVOX, y no se como entrar al Config live por mucho que al arrancar deje el boton blanco pulsado... siempre me manda al pass y luego al evox.
Help!
turrytm escribió:Me pasa lo siguiente a ver si me podeis ayudar:
Le puse una clave al X3, ahora cuando termina la startup secuence esa de la flubber de las narices me pide el password -yo creia que solo era para proteger el config live y resulta que es para proteger la consola- la cosa es que despues de meter el pass me manda al EVOX, y no se como entrar al Config live por mucho que al arrancar deje el boton blanco pulsado... siempre me manda al pass y luego al evox.
Help!

Tienes que mantener pulsado el botón blanco inmediatamente después de pulsar la "Y" para confirmar la contraseña.
De todas maneras como último recurso puedes borrar la eeprom del X3 con un ejecutable que acompaña las ultimas versiones de bios y que está en la carpeta "x3_erase".
Saludos.
_Menu086_ escribió:Donde me descargo las bios ??? para el X3 ?


En la pagina oficial de teamexecuter tienes las ultimas bios incluso para la version 1.6b
A ver si me iluminais que soy un analfabestia del X3...
Resulta que tengo un X3 y al arrancar para probar el chip ON con el MS Darsh me va de lujo, tanto con chip encendido como con chip apagado.
El problema viene cuando le meto el Slayer 1.6 al formatear el disco de la consola, que al tratar de arrancar sin chip -o entrar en el MS Dash con chip encendido via EVOX- no me lo permite, dandome el "Error 21".
Que cosa mas rara...
Y el disco duro esta locked, que es la cosa...

Please help!
buuenas....
mi problema es que lo monte esta tarde (todo parecce eestar bien soldado...) mi ixboox es una 1.6 y rersulta q el led del chip se enciende, a x del switch frontall no y la consola enciende como si no tuviese chip....:(

ayuda por favor...:(
has reconstruido el bus lpc... pq si no se enciende el panel exterior es q esta mal instalado....
y cual ees el esquema a seguir...? xq yo segui el que venia en el tutorial de la pagina del team xecuter...

gracias!
Tengo una XBOX Crystal v.1.4 con executer 3 instalado y funcionando correctamente. Antes ponia el xip desconectado y me arrancaba el dash de microsoft... ahora que he cambiado el HD por uno de 160 Gb SAMSUNG SV1604 Spintpoint y lo he bloqueado(locked)... (todo a traves del config live del xecuter 3) cuando arranco la xbox con chip desactivado me sale una pantalla con letras verdes y fondo negro en diferentes idiomas que me dice que contacte con el servicio tecnico y no arranca el dash de microsoft a no ser que este el chip activado....¿Por que? [+furioso]

¿Como puedo solucionarlo....? Insisto en que el config live del X3 me pone HD LOCK enable (esta bloqueado el HD)

gRASIAS [angelito]
Pues macho, te pasa lo mismo que a mi y a mi tampoco nadie me sabe decir...
A ver turrytm tu que has hecho:

Yo he formateado y bloqueado con el menu del config live del xecuter 3. ¿y tu?

Mi disco duro es de 160 gB lo que indica que requiere soporte de 48 bits para aprovechar toda la capacidad.... ¿y el tuyo..?

Lo digo porque es posible que el problema este en la capacidad del disco duro pq la XBOX no soporta de serie más de 120 y pico Gigas no llega a 130 Gigas...

Y insisto, a mi antes con el HD original y con dashboards instalados me funcionaba bien.

Tengo la ultima bios del X3 instalada en el executer la 1959 ¿y tu...?

Bueno haber si con los datos que digo podemos llegar a una conclusion... pero me apuesto lo que quieras a que tu HD es de más de 120 GB y por eso tenemos el problema.

Chao..

Alguien que nos oriente o de alguna solucion....? Alguien tiene instalado algun HD de más de 130 Gb y puede arrancar con el chip desactivado el dashboard de microsoft...? (el chip que use no importa pero si lo indicas pues mejor).

Gracias,
ese tema esta mas q explicado... necesitais actualizar vuestro dash... ya sea con un juego de live o con el slayer 2.6

PD: haber si usamos la b. avanzada
Pueeeees... mi xbox debe de ser una cachonda;
Disco duro de 40 Gb lockeado para poderle poner el dash original, e instalando todo con el Slayer 2,6 claro...

Arrancar evox perfect
Arrancar MS dash via Evox -X3encendido- da error
Arrancar MS dash X3 apagado da error
Disco duro lockeado, insisto...

No le encuentro el sentido
Expediente X (box)
Como vamos a actualizar el dash si para hacerlo necesitamos conectarnos con live... y el chip estara activado...? porque lo que tenemos que actualizar es el dash de microsoft no? Lo digo porque mi avalunch si est actualizado.

Por cierto, con slayer 2.5 o 2.6 como haria eso de actualizar...?

Gracias y perdon por buscar tan poco pero es mi segunda instalacion y la primera me pasaba lo mismo y la hice con slayer 2.6. ¿Que palabra clave/s pongo en busqued avanzada pa encontrar mi solucion...?

Chao
no es necesario conectarse al live... solo con arrancar el juego y elegir la opcion de live(tiene q ser un juego moderno) incluso con el cable de red desconectado y el solo detecta q el dash de microsoft esta desactulizado y lo actualiza...
Hola,

Otra cuestion como puedo quitar el menu que sale con el executer 3 al arrancar la consola.... este que tienes que ir a la opcion -Reboot to dash ... cada vez que enciendes o reinicias la consola.

Preguntas:
-¿Como lo quito para que no aparezca cada vez que arranco la consola..?

-¿Como puedo una vez lo quite volver a ponerlo o que aparezca dicho menu si no tengo acceso a él...?

Gracias. Me he leido el manual de instalacion y analisis que hay en esta pagina pero no me acabo de aclarar....

Hay que desactivarlo pero como ...
hola a todos
mi problema es el siguiente:

mi xbox es una 1.4 y le instalé el Xecuter 3 segun el tutorial de Cybblade (x cierto gracias, es muy bueno) y me iba el chip del carajo. iluminaba el led de fuera, etc..

bien el problema viene desde ayer, de repente la xbox no me arrancaba, poniendo el led q ilumina el eject en rojo y naranja parpadeando, a veces, solo a veces me dejaba arrancar desactivando el chip (pulsando mas de 1 seg el power), pero no habia modo de arrancar con el chip en on.

bien, hoy la he abierto a ver si se me habia soltado una de las 3 unicas soldaduras (aparte del pinheader q lo solde x detras) que tiene la instalación, y no habia problema alguno...
despues de asegurar todas las conexiones (mediante los conectores) y un rato investigando con el potenciador del led... de repente me ha funcionado bien

he apagado y he probado con otro backup de un juego, y ha ido bien tambien, he apagado y reiniciado para meter otro juego diferente(este seria el tercero consecutivo) y no me ha dado tiempo a meter el juego por lo q me ha salido la pantalla de config de la bios del xecuter (no creo q esto tenga nada q ver pero lo expongo) y cuando desde ahi le he dado a reboot ( no se si cold o to dash, no recuerdo) me ha vuelto a pasar lo mismo q me pasaba.

osea, q no me funciona el chip, se enciende la luz del chip interna pero no la del panel exterior, y sólo me arranca cuando le mantengo el power mas de 1 segundo (desactivacion del chip)

la pregunta es:

q coño le pasa?????

no home.. la pregunta en serio es q si puede q el chip no esté bien, si sabeis si esto pasa por algo y estoy to ciego y no lo veo o cual puede ser el motivo.

Nota aclaratoria: cuando se le da al power si q se ilumina el led exterior en color rojo, y luego se queda como iluminado con muy ténue luz (pokito vaya) de color rojiza tambien...

Otra Pista: cuando la apago y la enciendo al rato me pide q meta la hora y la fecha... q mala memoria tieneee!!

muchas gracias por haber perdido el tiempo en leer mi exposición, y si sabes algo, agradeceria lo compartieras
prueba a actualizar la bios xecuter (por si acaso)... o a lo mejor tienes un cable q te hace un falso contacto...

lo de la hora es normal...
Ciberxion, ami me pasa justito igual que a ti, si lo arreglas me lo dices,
Saludos
si desconectas el panel el chip deberia de arrancar mira si lo hace sino revisa las soldaduras o el contacto del pinheader con el chip
Solucionado!!!! He tenio q resoldar el pin header q taba suelto un pin, y furrula de maravilla. Le he cambiado el HD por uno de 160GB y toy instalando cosillas, q puente...
Enhorabuena por el foro!!!(Soy nuevo), se aprende mucho(mi oftalmologo tambien os da las gracias q casi me dejo los ojos leyendo tol dia jejeje)
Un saludo
Hola Cybblade,

Como recordaras soy un poseedor de xbox v.14 crystal con xecuter 3 con problemas de arranque con xboxdash sin chip... vuelvo a preguntar porque he hecho lo que has dicho.

Cita:
no es necesario conectarse al live... solo con arrancar el juego y elegir la opcion de live(tiene q ser un juego moderno) incluso con el cable de red desconectado y el solo detecta q el dash de microsoft esta desactulizado y lo actualiza...

Continuo:
Me he comprado el PES4 lo introuzco y le doy al live, me actualiza y luego me sale una pantalla de error en verde .. ERROR -21... estoy desesperado no puedo jugar al live ni usar el dash de microsoft ahora ya ni con el chip activado... que raro..

Una pregunta: ¿Para arrancar el quickdash del x3 live que boton tengo que dejar pulsado el r1 o l1?
Os dejo una imagenes de lo que tengo:

Mi disco duro es un segate de 160 Gb bloqueado. Insisto en que con el X3Live me pone locked(de hecho lo formatee y lo bloquee con el X3 y le asigne todo el espacio a f (134 Gb).

Cuando pongo el live con el chip desactivado me da error.
Cuando ejecuto el dash de microsoft con o sin chip me da error -21. Me sale una pantalla en color fondo verde y diferentes idiomas indicandome que contacte con el servicio tecnico... y yo ya he actualizado el dash de microsoft con el live... y nada... Por si sirve de ayuda tengo activado el soporte para 48biits, es decir, unidades de más de 130 gb.

Muchas Gracias... y haber si alguien me puede ayudar... un saludo.

Si que es chungo subir imagenes ¿no? no se puede hacer sin pagina web o ke.
borra las unidades x, y, z. y luego usa un slayer para recuperar esa unidad C

lo de locked es correcto y lo de 48bit tb... el error 21 es q a lo mejor tienes algun fichero del dash tocao
Estoy instalando el Xecuter 3 en una 1.6b y siguiendo el manual que me baje de divineo

http://www.divineo.es/divineo_support/products/xb-x3/files/x3%20install%20tutorial%20%20pin%20header%20%20v1_6.htm

lo tengo todo soldado hasta que he llegado a la parte donde pone ALTERNATE 5V y tengo la duda de si tengo que soldar ese punto o no? Porque no me aclaro

A ver si me hechais un cable
93 respuestas
1, 2
