Hola a todos:

Despues de estos dos proyectos
mini bartop para tablet
Imagen
Imagen
y esta wii bartop
Imagen

me he decidido ha hacer una bartop para 2 jugadores con temática de mi recreativa favorita de mi juventud- final fight.
He intentado ceñirme un poco al diseño de la recreativa original en cuanto colores de los botones, palanca, artes, etc. Aunque he utilizado melamina blanca por ser mucho más barata.

La recreativa original creo que es esta:
Imagen
Imagen


El hilo lo terminaré este jueves o viernes porque me faltan pulir unos detallitos como el vinilo de la marquesina, y un regulador de volumen que todavia no recibí, pero la cosa va bastante avanzada y me aptece enseñar lo que llevo hasta el momento. Y da igual las bartops que lleve, siempre se cometen errores ( en mi caso) y conviene leer muchos hilos antes de aventurarse.
He cogido muchos apuntes de los proyectos publicados recientemente, autenticas maravillas como el proyecto de bartop de bubble bubble con pie, la bartop con pie de tamayo ,etc). Hasta el último momento dudaba entre pillar un kit de montaje en bartop.es, talentec, o hacer todo yo mismo, y me he decantado por esto último. De todas formas, me he ajustado a las medidas de los kits antes mencionados.
Respecto al precio, al final siempre sale más caro de lo inicialmente planeado, pero aún asi, bastante más barata que si compras una hecha en un tienda profesional, aunque los acabados son más caseros,jeje.

Vamos con el poceso acompañado por fotos ( tardaré un par de dias en subir todo) :

MATERIALES
Madera melamina blanca de 16mm con tornillos, bisagras, escuadras, tuercas, adhesivos para cubrir desperfectos en la melamina, cerradura-llave, metacrilato = 37,50 euros.
Imagen
subir una imagen
Imagen

Kit de botones y palanca, pandora´s box 4s, cableado jamma, botón moneda luminoso, microswitches cherry de 4,8mm(una pasada) , interruptor con fusible, fuente de alimentación + envío = 160 euros.
Todo comprado por primera vez en la tienda RCADE ARCADE. Una auténtica maravilla de tienda. Un trato extraordinario. Los kits de botones y palanca mucho más baratos que en otros sitios y con microswitches de calidad. Da igual donde se pulse el botón, la respuesta es perfecta. Aunque yo cogí los cherry de 4,8, los que mandan de serie acemake y ya son mil veces mejores que los que mandan los kits de otras tiendas ( hablo desde mi experiencia).
Mala suerte que la fuente llego dañada (no es culpa del vendedor porque estaba precintada de fábrica). Al día siguiente, ya tenía una fuente de alimentación nueva sin cargo. Todo la conexión del cableado jamma me lo explicó con un video totalmente personalizado y con resolución de mis dudas hasta en día festivo. Muy recomendables y muy amables, en serio.

Imagen
Imagen
Imagen
Leds para la marquesina : 1 metro- 9,90 euros.
Monitor- lg de 19 pulgadas en formato 5:4= 30 euros. Al final tuve que cambiarlo por una mancha en la imagen y encontré un particular por mil anuncios que vendía el mismo pero un modelo superior y se veía genial.
Imagen

Cristal parsol gris de 4mm cortado a medida con cantos pulidos. la imagen se ve muy bien con este cristal - 15 euros.
Imagen

Vinilos- Siempre me decanto por la empresa Ebrevinil. Son muy profesionales y su atención es muy buena. Son vinilos de calidad, laminados en mate o brillo, con efecto backlite para marquesinas, troquelados, etc. Imprimen muchisimas artes para proyectos .Aunque siempren me recomiendan enviarles imagenes de más calidad. Los vinilos de mi bartop de ghost and ghouls son impresos por ellos y están como el primer día despues de casi 4 años de uso intensivo de la máquina. Precio- alrededor de 30 euros.
Esta vez me incliné por vinilos troquelados para los laterales imitando los originales, réplica de la marquesina, del bezel solo los laterales porque apenas me quedaban margenes superior e inferior, y cpo modificada para que las letras no tapasen los botones.
Imagen
Imagen

4 m de Umolding de 16mm para los cantos de la madera y 1m de 19mm para la cpo que lleva metacrilato de 0,2mm. 20 euros.
Añado otros 30 euros aprox.por viajes en coche, electricidad, unos altavoces reciclados, cosas que igual se me olvidaron poner,etc.

PRECIO TOTAL: 330 euros.
Por ese precio quizás ya se puede encontrar bartops por tiendas, pero no creo que lleven pandora´s box por menos de 450 euros. Podría haber rebajado el importe del proyecto usando una raspberry pi, pero para mí era fundamental una recreativa con pandora y cableado jamma y he cumplido mi sueño. Además, a la recreativa que tengo de ghost and ghouls le puedo poner una raspberry pi en cualquier momento porque el panel es compatible mediante un adaptador mayflash que tine en la parte trasera con android,pc y raspberry.


MONTAJE

Las maderas te las dan cortadas en recto. Ojo, leroy no corta menos de 23cm. En aki no hay problemas.
Tras muchas mediciones diseñé el proyecto con medidas aproximadas a las bartops de talentec y kit bartop.es.
Ancho- 52,3 cm
Fondo- 44 cm
Alto- 60 cm
Cortamos las curvas con la caladora. La melamina tiene el defecto de descorcharse con facilidad, pero si eres cuidadoso luego lo tapa todo el umolding.
Yo siempre corto el primer lateral que me sirve de plantilla para el otro.
Imagen
donde subir imagenes
Imagen

Luego los lijo para que queden exactamente iguales
Imagen
donde subir fotos
Las otras partes ya son cortes rectos que nos han hecho en la tienda y solo hay que unir las piezas. En mi caso, las uní por dentro con escuadras y unos trozos de listones que tenía por casa.
Imagen
imagenes web gratis

Le voy dando forma y presento el cpo para ver como va a quedar y elegir la inclinación deseada y la posición que voy a darle a los botones. La cpo no la hago curva, l a hago recta con madera y metacrilato, y remato el canto saliente con u molding de 19mm. La parte de abajo del cpo, donde tengo el botón de créditos, tambien lleva metacrilato.
Intenté dejar espacio suficiente para mover las palancas con facilidad y no entorpecer al otro jugador. El diseño final no tiene 4 botones de servicio en el cpo, porque pandora´s box apenas necesita botones ( 1 player, 2 player, créditos y si se quiere settings que yo puse en la parte de atrás).
Imagen
sube imagenes gratis
Imagen

CPO- Pues lo más laborioso de todo y lo que más mancha y polvo levanta. Hacer orificios con un taladro y brocas de pala de madera (28mm para botones y palanca / 24 mm para los traseros de ventilación). Aproveche para hacer el agujero para la clavija interruptor y lijar hasta darle la forma. El metacrilato lo corté a lo bruto a la par del panel de madera, haciendo un sandwich con otra madera debajo. La calidad del metacrilato del aki de 2mm es peor que el que usaba en mis proyectos de una empresa de plásticos y me da la impresión que se raya con más facilidad, pero es barato y tampoco es un drama porque hace su función.
Al principio marqué más botones que los que puse finalmente (dos de los superiores). Pero como solo era marcar antes de actuar y no había llegado al metacrilato , finalmente no los hiz y esos desperfectos los cubre le vinilo y no se van a ver. Si fuesen desperfectos en el metacrilato ya no tendría arreglo.
Imagen
Imagen
Lijar los agujeros y metacrilato para que los botones entren suaves. Los pequeños desperfectos de la madera los va a tapar el vinilo. Lo más importante es que el metacrilato se vea bien.
Imagen
subir fotos

La zona de la marquesina llevan dos altavoces reciclados pero suenan bastante bien. Es fundamental que pandora´s box tenga un regulador de volumen porque no todos los juegos suenan igual de alto, y necesitas tener a mano poder controlar el volumen. En mi caso aún no lo tengo en casa para instalarlo. Los altavoces se pueden conectar de dos formas a la pandora´s box, mediante el cable jamma o directamente por su puerto jack 3,5. Yo lo conecto po jack y me da un sonido perfecto.
Como se ve en la foto, señalo donde hacer los agujeros y presento los embellecedores.
Imagen
hosting imagenes
Imagen
Imagen
fotos compartir
Imagen

Leds- En el mismo sitio que los altavoces, sujetos con unos ganchos porque el adhesivo se me despegaba. Como se ve en la foto y luego en las fotos finales, la parte trasera la separe en dos partes o cierres, una para acceder a los altavoces y leds, y otra para el sistema y monitor. Y testeando que todo funcione.
Imagen

Monitor- Mirando más proyectos y la forma de poder tapar el dichoso marco plateado, primero utilizé cinta aislante negra. Pero recordé que ya usé eso con anterioridad en la bartop de ghouls and ghost y se me acabo despegando por el calor que desprendia el monitor samsung. Igual con este monitor no pasa pero finalmente utilizé cartulina negra cortada con cuter y asunto arreglado.
Imagen
fotos para enviar

umolding- Muy fácil de instalar. Pegar con adhesivo y sujetar para que quede perfectamente pegado(sobre todo en las curvas) y no se vean desperfectos en la melamina. En mi caso era fundamental porque mis vinilos laterales son troquelados y mo cubren todo el lateral.
Recomendación. No apretar demasiado los sargentos porque el umolding puede coger las marcas de los sargentos ( aunque no se note demasiado da mucha rabia). Y ojo con tocarlo con manos pringosas de pegamento o similar porque el umolding es muy bonito pero muy latoso de limpiar. La zona del cpo la pegué muchisimo más suave por si algún dia necesito abrir el cpo (otro punto negativo del umolding frente al t-molding).
Imagen
Imagen
foto foto foto

Parte trasera - Realizé tres partes.
Una fija para el interruptor, botón de configuración de pandora´s box 4s y tres orificios de 24mm para ventilar. A su vez, dentro de la bartop y en la base, justo debajo de la fuente de alimentación, lleva tres orificios que no se ven pero que ayuda a sacar calor por debajo. Todavía me queda comprobar cuanto se calienta este sistema y si voy a necesitar meter ventilador. De momento voy a probar así.
Dos partes móviles con bisagras (una con bisagra de piano negra). La superior para acceder a los led y altavoces y la otra para acceder al sistema con un cierre con llave. A su vez, voy a cantear con u molding la parte trasera de la bartop.
Imagen


CONEXIÓN PANDORA´S BOX

Era mi primer contacto con un cableado jamma y cuando lo ví me quede asustado por ver tantos cables de colores. Pero ha resultado bastante fácil la conexión gracias a la tienda RCA ARCADE que me dio soporte en video para la instalación de los cables y puesta en marcha de la máquina.
Para hacer funcionar la pandora´s box se necesita:
- la caja pandora´s box u otra caja mnultijuegos jamma. En mi caso es la pandora´s box 4 s hd con salida hdmi y vga.
-Fuente de alimentación. Tiene salida de 12v/4A ,+5V, y ground que es lo que vamos a necesitar para poner a funcionar el aparato.
-cableado o arnés jamma. Este se conecta a los botones/palanca, a la fuente de alimentación y a la caja multijuegos.
-Un cable con enchufe por un lado y terminales de tierra y fases(2) por otro. La tierra no es necesario conectarla. Estas terminaciones se conectan a la fuente de alimentación y el enchufe al suministro eléctrico.

cableado o arnés jamma
Imagen
como colgar una foto en internet
La zona de conexión del arnés se divide en 2 zonas de cables y a su vez tiene dos caras para alimentar los controles para dos jugadores. Una parte de cables más pequeña de donde salen los siguientes cables para conectar a la fuente de alimentación. Además los terminaciones de estos cables son diferentes a la de la zona de botones y palanca.
- cable amarillo que llevaremos al tornillo de la fuente que pone 12v.
-cable rojo que llevaremos al tornillo de la fuente que pone +5V
-cable negro que llevaremos al tornillo de la fuente que pone ground.
Y necesitaremos un cable con enchufe por un extremo y pelaremos el otro para llevarmo a tornillo correspondiente dela fuente de alimentación (fases y tierra).
Imagen
La fuente nos debe de quedar así-
Imagen
subir foto gratis

El resto de cables se agrupan en otra parte diferenciada y corresponden a los botones, palanca,audio,etc. Vienen separados con unas grapas varios grupos de cables- para cada jugador, para el monedero,etc.
Tendriamos que mirar un esquema para saber que color de cable corresponde a cada botón y llevamos el extremo con terminación faston al microswitch del botón correspondiente.
El cableado de masa viene en serie y tiene que pasar por todos los microswitches de botones y palanca.
Imagen

Si queremos alimentar un botón iluminado lo tenemos muy fácil. Un extremo a la fuente de alimentación (tornillo de 12v) y otro a masa. Ya tenemos botón iluminado.
[url=https://ibb.co/mL1Z5m]Imagen[/url

A su vez, como he dicho antes,podemos poner un monedero electrónico y solamente conectarle la clavija que sale del arnés. Igualmente se puede sacar el botón de créditos sin necesidad de monedero. Tambien podemos sacar del arnés un botón de configuración de pandora que yo he puesto en la parte trasera de la bartop para que nadie toque nada. Y el sonido lo podemos sacar de los cables blancos del arnés jamma o conectar unos altavoces al puerto jack de la caja de pandora (yo opté por esto último).
Y con esto, queda más o menos explicado como va el tema de placas multijuegos jamma.

DECORACIÓN Y RESULTADO FINAL CON VINILOS PUESTOS

Este es el resultado final- Ojo, falta pegarle el vinilo en el metacrilato que todavía no lo pegué. Y falta el regulador de volumen y firmarla por detrás,jeje. Iré subiendo más fotos a medida que vaya poniendole lo que le falta.
Espero que os guste!!

Imagen
fotos online
Lateral con vinilo troquelado.Y umolding por ambos lados. Borde del vinilo troquelado en negro a juego con el umolding.
Imagen

bezel- solo laterales por quedar poco margen superior e inferior.
Imagen
Imagen

marquesina-falta pegar el vinilo por eso no se notan bien los colores,porque aún tiene el adhesivo. Y falta colocarla en bien su sitio.
Imagen

y unas cuantas fotos más...
Imagen
servidor imagenes gratis
Imagen
Imagen
Imagen
Doy por terminada la bartop y el pie que hizé, un pie sencillo y orientado al almacenaje con una puerta trasera.
Aqui dejo una galeria de fotos finales con la bartop y el pie-

vista general
Imagen
pagina para subir imagenes

Imagen
imagenesç

frontal del pie
Imagen

laterales del pie (igual que los laterales de la bartop pero en dimensiones más grandes)
Imagen

vista lateral bartop+pie
Imagen
imagenes online

vista trasera y vinilo para la tapa para acceder a los altavoces y leds
Imagen
image host

detalle del llavero en metacrilato para la llave de la bartop
Imagen
Imagen
servidor imagenes gratis

vista de la marquesina iluminada
Imagen
Imagen

Gracias a todos y un saludo....
CHEF0
Bartop&Picade Tamayo
772 mensajes
desde mar 2015
en Almeria(España)
Buen trabajo,te ha quedado genial!!(joder tienes unas cuantas jajajaja)
salu2 y a disfrutarla!!
lalioparda
MegaAdicto!!!
2.542 mensajes
desde oct 2014
Editado 1 vez. Última: 18/10/2017 - 02:30:55 por lalioparda.
CHEF0 escribió:Buen trabajo,te ha quedado genial!!(joder tienes unas cuantas jajajaja)
salu2 y a disfrutarla!!

jajajaja. Esa no es, esa tocha es la original ( ya me gustaría tenerla). Mañana se verá casi todo el trabajo.
dagosal
Adicto
241 mensajes
desde may 2017
Espectacular. Sigo atento los avances ;).
lalioparda
MegaAdicto!!!
2.542 mensajes
desde oct 2014
dagosal escribió:Espectacular. Sigo atento los avances ;).

Gracias compañero. Hoy sigo subiendo fotos.
elpepi
MegaAdicto!!!
520 mensajes
desde dic 2013
No puedo nada mas que agradecerte por hacer esta fabulosa bartop y hacer que venga a mi memoria mi maquina recreativa y aquellos recuerdos de cuando era joven y me iba con los colegas a jugar a este fabuloso juego, gran trabajo y a disfrutar de ella.
lalioparda
MegaAdicto!!!
2.542 mensajes
desde oct 2014
elpepi escribió:No puedo nada mas que agradecerte por hacer esta fabulosa bartop y hacer que venga a mi memoria mi maquina recreativa y aquellos recuerdos de cuando era joven y me iba con los colegas a jugar a este fabuloso juego, gran trabajo y a disfrutar de ella.

Gracias a ti por el comentario.
Yo tambien vivi la época de de este juego en los salones recreativos y era un autentico furor, al igual que street fighter 2.
Te dejo una imagen que vale mas que mil palabras....
Imagen
honnimura
Adicto
383 mensajes
desde oct 2003
Muy guapo, pedazo de curro te has pegado, que tal el pandora box? yo tengo un blue elf 2en el supergun.
lalioparda
MegaAdicto!!!
2.542 mensajes
desde oct 2014
Editado 2 veces. Última: 18/10/2017 - 22:55:05 por lalioparda.
honnimura escribió:Muy guapo, pedazo de curro te has pegado, que tal el pandora box? yo tengo un blue elf 2en el supergun.

Muchas gracias!! Unos 10 dias de curro, a ratos por la semana, y sabado y domingo más duro. Aún falta por poner el vinilo de la marquesina y unos detalles más, pero ya la estoy disfrutando a tope.
Pandora´s box 4s esta muy bien y yo estoy encantado porque paso por alto algunos defectos en los juegos.
Por ejemplo,si son juegos de scroll lateral, algunos(no todos) muestran una ligera desincronización, como si se separasen en 2 la imagen, pero ojo, no es para nada injugable.No se si se llama tearing o algo así. Deben de corregirlo para futuras revisiones de la pandora´s box. En metal slug no pasa, tampoco en callidacs y dinosaurios, pero en otros si. A mi no me molesta pero la emulación no es perfecta por culpa de esos detalles. El sonido, en algunos muy bajo, en otros normal y en otros superalto, pero se soluciona con un control de volumen. Y el sonido nopetardea en ningún juego que probé y se escucha nitido. Por lo demás muy bien y los juegos de lucha van genial. Carga todo muy rápido, tanto entrar en los juegos como salir al menú de selección y no tienes que configurar nada.
Muchas gracias y un saludo. Y ahora voy a ver eso de la blue elf 2.
honnimura
Adicto
383 mensajes
desde oct 2003
Editado 1 vez. Última: 22/10/2017 - 16:03:18 por honnimura.

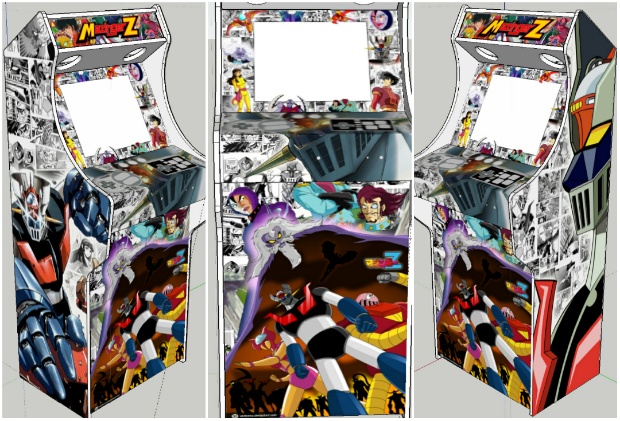

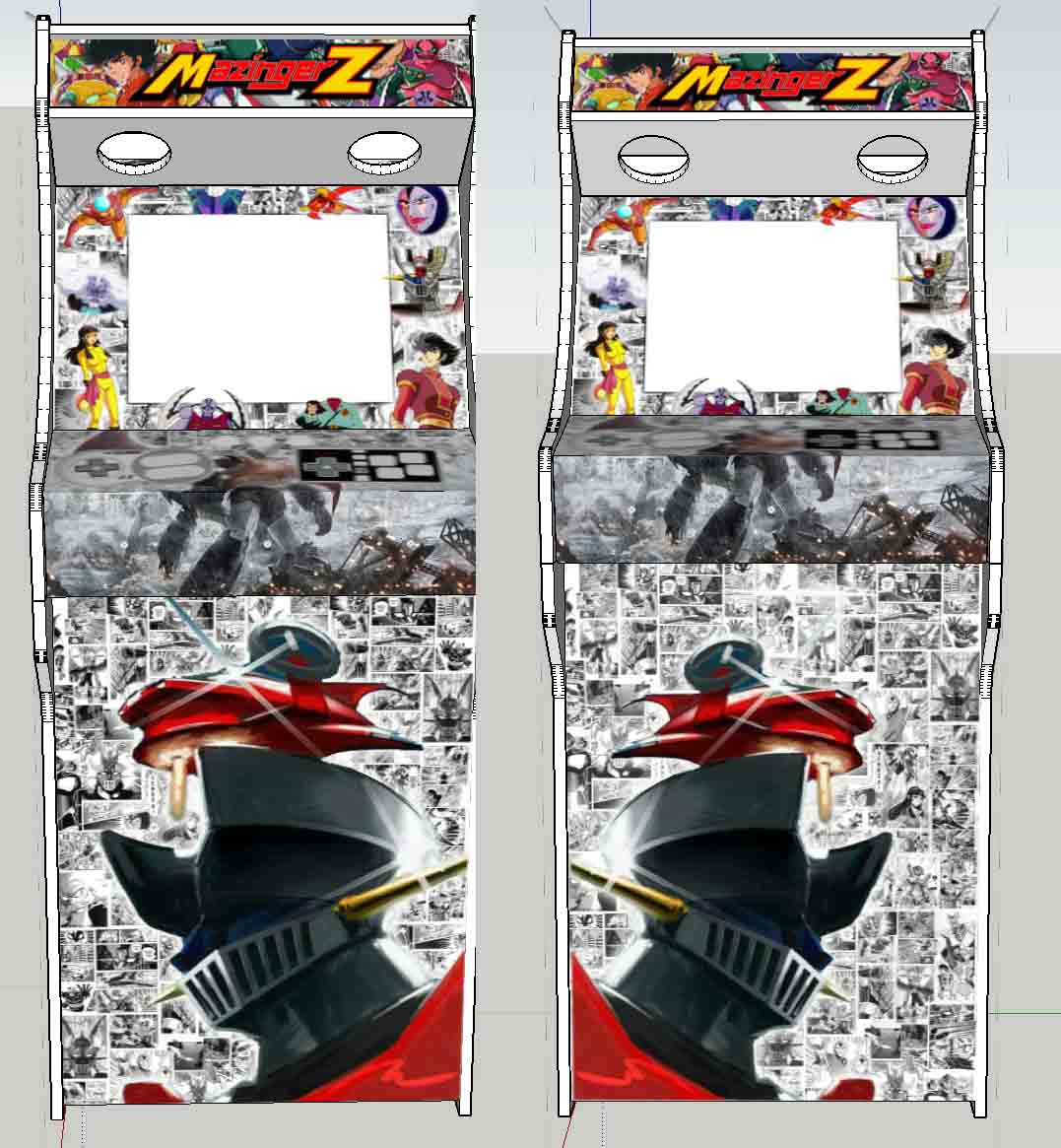

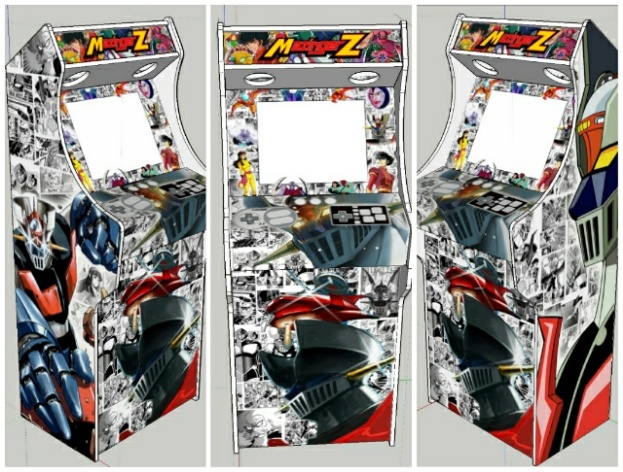

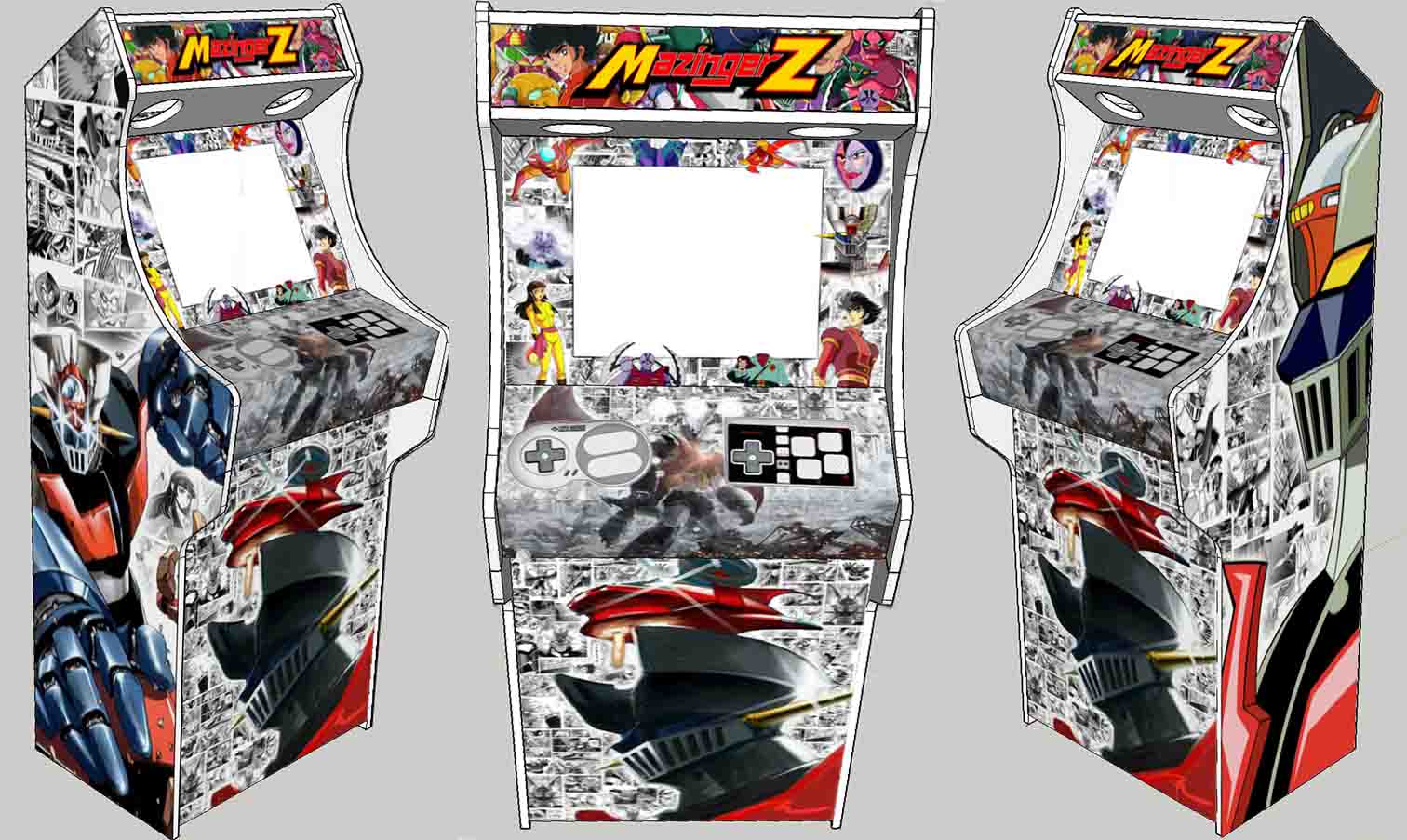

Mi Bartop el acabado es regular, artes mazinger z, pero el interior lleva un amd quad corre, 4ram, gráfica dedicada Nvidia geforce, y disco 3teras Hyperspin.Digo regular porque el que la hizo era algo chapucillas, pero el mando Arcade 2players por hdmi a la tv tb lleva un quad corre pero integrado en la placa y tarjeta gráfica integrada y 4ram menos emulación, pero el acabado de este si es muy bueno. Que sistema le pondrás y hardware?
