-=MaNuAl MoDDiNg TaPa-JeWeLL=- by Tal'set

MODDING TAPA-JEWELL





Hola, a todos en esta guía por partes intentare explicar de la mejor manera posible como he “modeado” la tapa y la jewell de la GameCube.



1º Parte: “La tapa”



El primer paso consiste en hacer un agujero donde esta la jewell que trae la Gamecube para eso necesitaremos:



1º Un compás(yo he utilizado uno que lleva dos agujas para que se quede la marca y no se borre)pero uno normal sirve que es lo que todos tendremos.

Imagen




2º Papel de lija.

3º Una de Dremel o multiusos, o en su defecto una sierra de marquetería con el pelo redondo.

4º Una taladro, (sino se tiene Dremel) , más adelante veremos para que.

5º Muxa paciencia [toctoc] .



Bueno una vez con todos estos materiales empezamos.



Ø Lo primero que haremos será destornillar la tapa y marcar con el compás por donde debemos cortar(Para destornillar la tapa tendremos que abrir la cgube,pero no creo que haga falta que explique como se hace ;) )A la hora de marcar dejaremos un margen como los agujeros esos donde se encaja la jewell, la cuestión es que cuando pongamos la jewell original, o una que hagamos nosotros y no se cuele por el agujero.

Imagen


















Ø El siguiente paso es cortar lo marcado, un paso sencillo si tienes una Dremel o multiusos, pero sino la tenemos como yo, lo que debemos de hacer es coger un taladro y hacer un agujero a lo marcado, luego meter por ahí el pelo de la sierra de marqueteria y cortar siguiendo lo marcado, en este paso es importante tener cuidado por que sino, nos podemos cargar la tapa.



Ø Luego una vez cortado, cogemos el papel de lija y lijamos las asperezas del contorno.

Imagen


















2º Parte: “Fabricación Jewell”



En esta parte explicare la fabricación de una jewell para la GameCube, necesitaremos:



1º Una caja de CD, que tengamos vacía por ahí tirada.

2º Un Compás con un permanente puesto de punta,(yo he vuelto a utilizar el compás de doble aguja)

3º Papel de lija

4º Una Dremel o multiusos, o una sierra de marquetería.



La fabricación de la jewell es bastante simple.



Para empezar cogemos una caja de un CD, que tengamos por ahí vacía.

Imagen


















Cogemos el compás y medimos el radio de la jewell que lleva de “casa” que viene a ser más o menos 3’95 ± 0’05 [+risas](como dice mi madre más vale que sobre que falte), y marcamos la circunferencia en la caja del CD.

Imagen


















luego cogemos la Multiusos o la sierra de marquetería y cortamos con muxo cuidado alrededor de la marca, una vez cortado lijamos los contornos, mi consejo es que una vez cortada la jewell, veamos si entra suavemente o a la fuerza, o sino entra directamente, sino entra lo mejor es que lijemos hasta que entre forzada y se quede sujeta por la presión a las paredes, así podremos colocarla justo al nivel de la tapa.

Imagen


















3º Parte “Pintado de la Jewell”.



En esta ultima parte veremos como pintar la Jewell con los motivos que queramos, necesitaremos:



1º Un compás (como no...J)

2º Plástico adhesivo de ese de forrar libros.

3º Lápiz, borrador, etc...

4º Spray, en este caso yo he utilizado uno de color negro

5º Barniz en Spray.

6º Un rincón donde pintar.

7º Cinta de carrocero, esa que es como de papel.

8º Tijeras

9º Papel de periódico.

10º Lo mas importante una jewell “casera”, esta que hemos hecho :) .



Para empezar lo que haremos será, coger el Plástico de forrar libros y por la parte de papel, dibujar con el compás la jewell más que nada para cogerla de referencia y dibujar dentro de ella el motivo que elijamos, en mi caso he elegido el símbolo de radiación.



Cuando hayamos terminado de dibujar el motivo lo cortamos del plástico de forrar.

Imagen
















Luego le sacamos la parte de plástico que pega, y lo pegamos en la jewell igual que lo habíamos dibujado, así esa zona no se pintará.

Imagen


















Lo próximo que haremos será pintar la jewell, para eso buscamos un lugar donde podamos pintar y lo protegemos con periódicos y cinta de carrocero para no manchar.

Imagen



















Colocamos la jewell por la cara que tiene el plástico pegado mirando hacia arriba, y procedemos a pintarla con spray, lo que haremos al pintar será colocar el spray a unos 30 cm y dar unas cuantas pasadas hasta que quede todo cubierto y he dixo cubierto no enfoscao de spray, es mejor así y después cuando se seque dar le las manos de pintura que cada uno vea convenientes. A ser posible colocar encima una cajita o una tapa de caja de zapatos, para tapar lo que hemos pintado, y evitar que le caigan encima motas de polvo, pelusas etc...

Una vez seco, lo que yo hice fue darle una pasada de barniz en spray para que no se rayara, ni se quedasen las dedas.

Imagen Imagen

















Cuando ya se haya secado todo procederemos a quitar el platico de forrar libros y ver el resultado final de nuestra jewell “casera”.

Imagen

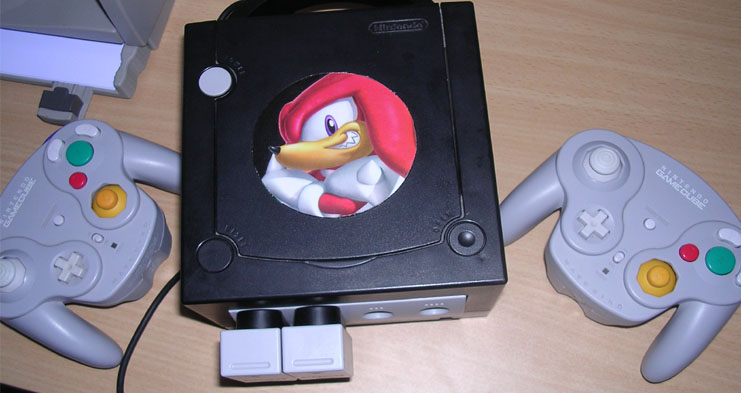

Bueno después de un duro trabajo, nuestra consola puede quedar así [fumando] :

Imagen Imagen


















by Tal’set. –Salu2-



PD: Espero os haya gustado :-) ratataaaa
