*[HO] TIMMINGS & INSTALACIONES RGH/JTAG

1, 2, 3, 4, 5
Gracias, Saludos
1-Modelo Consola: FALCON
2-Version de Dash original.: 16202
3-Version de Dash Xebuild instalado: RGX_falcon.ecc
4-Software y version usado en el proceso: Jrunner 0.2 287
5.-5-Flasher y Software Flasher : Olimex con ARMv3 y Jrunner 0.2 287
6-Modelo de chip: Maximus Stinger
7-Fichero usado para programar el chip (svf, xsvf ...): RGH2_B.xsvf programado con AutoGG
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc : Utilice un punto en el stinger que agrega una resistencia de 10 homz al CPURST, el largo de los cables es el minimo para alcanzar el punto, unos 25cm.
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. 10 segundos, solo lo encendi una vez para sacar DVDKey y lo regrese a STOCK.
11-Experiencia ( numero aproximado de consolas realizadas): 30
12-Comentarios Extra. Siempre Utilizo el AutoGG para todos los procesos pero decidi usas el jrunner para flashear diecto los archivos de DGXRip y RGX del TeamX. A mi me funciono asi, pero no por eso quiere decir que el Autogg no funcione, simplemente no le di oportunidad ya que todo lo hice antes que se actualizara a la v0.9
Buen primer ejemplo , gracias.
1-Modelo Consola : CORONA V4
2-Version de Dash original : 15574
3-Version de Dash Xebuild instalado : EL ULTIMO GENERADO POR EL AUTOGG
4-Software y version usado en el proceso : 16203
5-Modelo de chip : SQUIRT
6-Fichero usado para programar el chip (svf, xsvf ...) : SQUIRT__Corona_minusone_nr.svf
7-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc : CABLES CPUKEY:45cm y POST OUT:15cm
8-Fotos o videos si tenemos en spolier: DEBO LAS FOTOS
9-Tiempos de arranques de media : ENTRE 15 seg. a 45 seg.
10-Experiencia ( numero aproximado de consolas realizadas) : por ahora 2 consolas
11-Comentarios Extra : en estas consolas he usado FIX en el microprocesador y el puente en las resistencias.
Saludos.
La experiencia se refiere a las veces aproximadas que se usò esa instalacion. Y los tiempos son una media aproximada y estable.
Eso nos sirve para ver cuanto de fiable parece ser.
1-Modelo Consola: Jasper 16MB
2-Version de Dash original: 15574
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: Autogg 0.9 rev 35 betatester
5-Modelo de chip: Matrix V1
6-Fichero usado para programar el chip (svf, xsvf ...): Timming RGH2_jasper "A" tx, programado con jrunner
7-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc (cableado original coolrunner tx phat)
8-Fotos o videos si tenemos en spolier.
9-Tiempos de arranques de media: menor a 1 min.
10-Experiencia ( numero aproximado de consolas realizadas con esta instalacion): 1
11-Comentarios Extra.

Agradecimientos al grupo anonimo que libero los ecc y a blackcat por su autogg 0.9 rev 35 betatester
1-Modelo Consola: Trinity 16MB
2-Version de Dash original: 16202
3-Version de Dash Xebuild instalado: 16202
4-Software y version usado en el proceso: Autogg 0.9
5-Modelo de chip: Matrix V3
6-Fichero usado para programar el chip (svf, xsvf ...): Timming RGH1_TRINITY programado con Glitch360Spi 3.0
7-Longitudes y anchos de cables: AWG28 - Punto A Y B 40 cm , D lo mas corto posible + Condensador 270 PF. utilize cristal Valor 0 , asi evite soldar punto C.
9-Tiempos de arranques de media: 5 - 10 segundo .
10-Experiencia ( numero aproximado de consolas realizadas con esta instalacion): 1
11-Comentarios Extras .
arranco al primer glitch con las longuitudes del cable


PD: ,muchas gracias blaKCat por las herramientas :)
1-Modelo Consola: Trinity
2-Version de Dash original: 16203
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso :Autogg rev 34 y rev 35 (betatester)
5-Flasher y Software Flasher :Squirter
6-Modelo de chip : Squirt
7-Fichero usado para programar el chip (svf, xsvf ...) :Squirt Trinity
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), cpurst 55cm sin resistencia, 220pf
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media.20sg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion):2
12-Comentarios Extra. Mañana mas.
1-Modelo Consola: Trinity 16MB
2-Version de Dash original: 15574
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: Autogg 0.9 rev 35 betatester con nuevos nandxell RIP propios (creados por blaKCat)
5-Flasher y Software Flasher :Nand-x y Nandpro 3.0a
6-Modelo de chip: Tx-Coolrunner rev. b
7-Fichero usado para programar el chip (svf, xsvf ...): Timming RGH1_Trinity.xsvf, programado con nand-x Arm v3
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc: Cableado original tx-coolrunner rev. b, switch colocado en posición phat
9-Fotos o videos si tenemos en spolier.
10-Tiempos de arranques de media: de 5 a 30 seg.
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion): 1
12-Comentarios Extra.

Los nuevos nandxell crados por blaKCat, van de miedo, arranques muy rápidos. He de decir que tengo instalado trident (que desestabiliza el arranque de la consola, y con estos nuevos nand xell las pruebas han sido muy satisfactorias).

También agradecer al grupo anonimo que libero los ecc y a blackcat por su muy rápida adaptación al AutoGG, así como agradecerle también el tiempo empleado en la elaboración de los nuevos nandxell propios (autogg 0.9 rev 35 betatester).
Ke tal amigo blaKCat quisiera ke me resolvieras algunas dudas en cuanto a
el RGH porke busco en los foros y no encuentro como, quisiera saber si me
puedes explicar en un mini tuto como se hace el RGH en CORONAS DE V1,2,3,4
otra duda tengo una Trinity con DASH 2.0.16202 y hago todo el proceso con
el autogg hago la lectura pero cuando termina de compararlas me dice ke la
versión de CB de nand es para RGH2 y ke tengo ke programar el chip con el
timming para RGH2 y tengo ke instalar el chip para RGH2 entonces le doy en
aceptar y grabo el xell pero la versión RIP y solo asi me da la CPU KEY
pero a el momento de escrbirla en el recuadro no me desencripta lo demás
como el numero de serie de la consola ni el tipo de lector ni la DVD KEY mi
duda es ke tengo ke hacer o instalar aparte de todo el proceso normal para
una Trinity y si es verdad o no acerca de el RGH2 para Trinity y si me
puedes explicar sobre el proceso estari muy agradecido
GRACIAS SALUDOS te agradecería tu pronta respuesta
1-Modelo Consola - JasperBB
2-Version de Dash original - 15574
3-Version de Dash Xebuild instalado - 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) - AutoGG 0.9 rev 34
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) - Matrix Nand Programmer
6-Modelo de chip - Matrix V3 con led + oscilador
7-Fichero usado para programar el chip (svf, xsvf ...) - RGH2_A.xsfv
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc - Instalacion normal sin hacer nada raro
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. - 10 seg a 40 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) - De momento solamente 1
12-Comentarios Extra - Gracias Blakcat
Corona V1:
1-Modelo Consola - Corona V1
2-Version de Dash original - 16203
3-Version de Dash Xebuild instalado - 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) - AutoGG 0.9 rev 34
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) - Squirter
6-Modelo de chip - Matrix V3 con led + oscilador
7-Fichero usado para programar el chip (svf, xsvf ...) - _corona.1_3.xsvf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc - CPU_RST 45CM, POST_OUT 12CM, CAP 470pF entre GND y A
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. - 10 seg a 40 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) - 1 con RGH R.I.P
12-Comentarios Extra - No mostro Xell en pantalla


Trinity:
1-Modelo Consola - Trinity
2-Version de Dash original - 16202
3-Version de Dash Xebuild instalado - 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) - AutoGG 0.9 rev 34
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) - Nand-X ARM3
6-Modelo de chip - Matrix V3 con led y sin oscilador
7-Fichero usado para programar el chip (svf, xsvf ...) - RGH1_Trinity.xsvf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc - CPU_RST 45CM, CAP 330pF entre GND y A
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. - 10 seg a 40 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) - 1 con RGH R.I.P
12-Comentarios Extra - Xell en pantalla y Raw Flash
1-Modelo Consola - Trinity
2-Version de Dash original - 16202
3-Version de Dash Xebuild instalado - 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) - AutoGG 0.9 rev 34
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) - Nand-x
6-Modelo de chip - Matrix V3 con led + oscilador
7-Fichero usado para programar el chip (svf, xsvf ...) - Trinity.xsvf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc - CPU_RST 45CM, CAP 330pF entre GND y A
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. - 5 seg a 30 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) - 3 con este metodo
12-Comentarios Extra -
genial, muchas gracias por colaborar, si vais haciendo más id editando el número de consolas en el mismo post, y añadís nuevas confígs ,
1-Modelo Consola - Trinity
2-Version de Dash original - 16202
3-Version de Dash Xebuild instalado - 16203
4-Software y version usado en el proceso Autogg 0.9 rev 34
5-Flasher y Software Flasher (ej: Matrix Nand Flasher > Autogg-Nandpro2e )
6-Modelo de chip - Matrix V1 con led
7-Fichero usado para programar el chip (svf, xsvf ...) - Trinity.xsvf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc - CPU_RST 1 vuelta por el ventilador, CAP 330pF entre GND y A
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. - 5 seg a 15 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) - 1 de momento.
12-Comentarios Extra - GRACIAS BLAKCAT.
1-Modelo Consola:
Falcon porculera :)

2-Version de Dash original:
16202

3-Version de Dash Xebuild instalado:
16202

4-Software y version usado en el proceso:
Autogg 0.9 rev 34

5-Flasher y Software:
Matrix Nand Flasher > Autogg-Nandpro2b

6-Modelo de chip:
Squirt sin cable CLK

7-Fichero usado para programar el chip:
SQUIRT_RGH2_-cle.svf

8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc:
Cableado awg30 para SDA y SCL,resto de cables seccion 0,07mm,medidas de cableado justas desde los puntos de soldadura al chip,combo 3K3Ohm+680Pf en el cable que va al punto CPU-RST,este cable lo he pasado por dentro del tunel de ventilacion dejandolo flotante,es decir,he agujereado el tunel por los laterales para pasar el cable,la resistencia+condensador lo he sellado dentro del tunel de ventilacion

9-Fotos o videos si tenemos en spolier

10-Tiempos de arranques de media:
Los arranques de esta maquina varian de 20 segundos a 1,30 minutos

11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion):
Es la primera Falcon que realizo actualizada al dash 16202

12-Comentarios Extra:
Trinity
1- trinity
2- Cualquier dash
3- Ultimo Dash Xebuild instalado.
4- Autogg , ultima version siempre.
5- flasher squirter y matrix nand programer soft squirter 0.7 y nandpro 2e
6- Matrix v1 y squirt
7- svf trinity
8- Matrix: 36 cm en cpu-rst 270 pf---Squirt: 20 cm en cpu-rst 270-330 pf
9-
10- 20 seg de arranque de media.
11- mas de 100 trinity exploiteadas
12- Autogg Forever.


Corona
1-Corona v1-v2
2- Cualquier dash.
3- Ultimo Dash Xebuild instalado.
4- Autogg, ultima version siempre
5- Flasher squiter y sd maximus soft squirter 0.7 y autogg read/write sd
6- Matrix v1 y squirt
7- Matrix: svf A /D (gcprog) squirt minusone_nr
8- matrix: Svf A: 36 cm cpu-rst sin cap, Svf D: Cable cpu-rst corto sin cap.
Squirt: 20 cm cpu-rst, cap 220pf
9-
10- Matrix: 1 min Squirt: 40 seg.
11- Mas de 30 coronas
12- AutoGG Forever


Fat RGH2
1- Jasper y falcon
2- Dash original 14717 o superior
3- Ultimos Dash Xebuild instalados.
4- Autogg, ultima version siempre
5- squirter y matrix nand programer soft squirter 0.7 y nandpro 2e
6- matrix v1 y squirt
7- Matrix: svf/xsvf e(falcon) Squirt: sq/cle
8- Matrix: Combo fix 680pf + 3,3 koh cable cpu-rst corto, en algunos casos el cable directo al chip
Squirt: Combo fix 680pf + 3,3 koh cable cpu-rst corto, en algunos casos el cable directo al chip
9-
10- matrix/squirt 60 seg. a esto decir que siempre arranca se demore o no el glicheo.
11- mas de 50 fat rgh2
12- AutoGG Forever
pegata18 escribió:una pregunta:
la corona v3 se pueden hacer sin el dgx?


SI SE PUEDE HACER TODAS LAS CONSOLAS.
YO HICE 2 CORONA V4
SALUDOS.
mbtecnic escribió:
pegata18 escribió:una pregunta:
la corona v3 se pueden hacer sin el dgx?


SI SE PUEDE HACER TODAS LAS CONSOLAS.
YO HICE 2 CORONA V4
SALUDOS.


ok muchas gracias xD
(mensaje borrado)
1-Modelo Consola:
slim corona v4
2-Version de Dash original:
16202
3-Version de Dash Xebuild instalado:
16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...):
programa j-runner v0.2 beta (287)
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ):
tx corona 4gb nand rw kit pra leer y escrir la nand..para escribir el chip use el nandflasher de maximus..con el progrma j-runner.

6-Modelo de chip:
cool runner vercion d.
7-Fichero usado para programar el chip (svf, xsvf ...):
corona (48mhz) 1-3
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc
puentie en donde faltaban las resitencias ,para el cable post out,7 cm,cable cpu rest 36 cm,medio enrolllado en el ventilador.. el chip con el 2 y 3 cerrado,y el jp abierto..
9-Fotos o videos si tenemos en spolier
por subir..
10-Tiempos de arranques de media: exactamente 28 seg.
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion):como 5 o 6 ..
12-Comentarios Extra:siempre en las corona hago esta instalcion y quedan bien ,si acaso varia el xvsf del chip,uso siempre el 1-3 o si no el 3-3 del progrma j.runner
(mensaje borrado)
Te ruego XBOX_360_CANARIO, PEGATA , MBTECNIC, GCS-GAMER borreis este post y lo muevas a los hilos correspondientes.

ESTE HILO SOLO ES PARA POSTEAR TIMMINGS

Si teneis alguna duda concreta de algun timming lo quoteais en los hilos que corresponda o enviais MP al instalador
1-Modelo Consola - JasperSB
2-Version de Dash original - 16197
3-Version de Dash Xebuild instalado - 16203
4-Software y version usado en el proceso - AutoGG 0.9 rev 35
5-Flasher y Software Flasher squiter autogg
6-Modelo de chip - SQUIRT 1.2
7-Fichero usado para programar el chip (svf, xsvf ...) - SQUIRT_RGH2_-cle
8- Cables awg 30, cpu_rst el blanco apantallado que viene con el coolrunner.
9-Tiempos de arranques de media. - 10 seg a 40 seg
que hariamos sin ti Blackcat, eres el p.... amo.
1-Modelo Consola: corona v2(POST OUT)
2-Version de Dash original:15574
3-Version de Dash Xebuild instalado:16203
4-Software y version usado en el proceso:Autogg 0.9 rev 35 betatester
5-Flasher y Software Flasher:MMC,J-Runner solo para el chip
6-Modelo de chip:CR3 lite
7-Fichero usado para programar el chip:corona (48mhz)3-2
8-Longitudes y anchos de cables, componentes extras añadidos o quitados:post out,7,5 cm,cable cpu rest 14cm los demas cables cortos (KE)4,5 on(DIP)1 y 5 on LK2 cerrado los demas abiertos
10-Tiempos de arranques de media:5 a 30 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion):hoy 3
12-Comentarios Extra. nada que cada corona es un mundo esperando una v3
(mensaje borrado)
Conseguido en jasper 256:

1-Modelo Consola-Jasper 256
2-Version de Dash original-16202
3-Version de Dash Xebuild instalado-16203
4-Software y version usado en el proceso-Autogg 0.9
5-Flasher y Software Flasher-matrix nand programer y autogg
6-Modelo de chip-squirt
7-Fichero usado para programar el chip-SQUIRT_RGH2_-sq.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc-los cables justos a los puntos, cap 270+res 3k3 y puente del squirt 220pf hecho
9-Fotos o videos si tenemos en spolier
Imagen
Imagen
10-Tiempos de arranques de media-desde instantaneo la mayoria de veces a 20 segundos maximo
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion)-Rgh2 unas 15 pero esta es la primera Rgh-rip
12-Comentarios Extra-Gracias a BlaKCat y su excelente programa.
1-Modelo Consola Falcon
2-Version de Dash original. 16202
3-Version de Dash Xebuild instalado. 16202, me reservo el 16203 para actualizar por land.
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) Autogg 0.9 rev 35
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) Matrix Nand Programmer
6-Modelo de chip Squirt 1.2B
7-Fichero usado para programar el chip (svf, xsvf ...) SQUIRT_RGH2_-nr.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc Cables justos, fix condensador 470 + resistencia 3300 Ohmios
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. Entre 30 segundos y 1:30 minutos
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) 1
12-Comentarios Extra. Blakcat, grande tu programa y grande tu, saludos.
1-Modelo Consola Trinity
2-Version de Dash original. 15574
3-Version de Dash Xebuild instalado. 16197
4-Software y version usado en el proceso J-Runner v 0.2 Beta (287)
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) Matrix Nand Programmer
6-Modelo de chip CoolRunner Rev D
7-Fichero usado para programar el chip (svf, xsvf ...) TRINITY Blakcat
8-Longitudes y anchos de cables, componentes extras añadidos o quitados
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. Entre 30 segundos
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) 1
12-Comentarios Extra. Blakcat Gracias Men
1-Modelo Consola - - - - - - - - -Trinity
2-Version de Dash original. - - - - - - - 15574
3-Version de Dash Xebuild instalado. - - - - - - -16203
4-Software y version usado en el proceso - - - - - - - autogg el de la portada :P
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) - - - - maximus nandflasher con nandpro3
6-Modelo de chip - - - - - - - - matrix,
7-Fichero usado para programar el chip (svf, xsvf ...) - - - - - - -TRINITY Blakcat
8-Longitudes y anchos de cables, componentes extras añadidos o quitados cableado normal punto A de 50 cms
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. 10 segundos rara la vez al minuto
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) 1
12-Comentarios Extra. sigue hacer la corona v2 de mi novia :3 con dash 16202

con un poco de experiencia pero tembloroso al hacerlo, alguien de mexico sabe donde conseguir post fix mas economicos o si es muy arriesgado soldar directamente ???? cof leofox cof consejos :3
1-Modelo Consola...CORONA V3
2-Version de Dash original...16203
3-Version de Dash Xebuild instalado....16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)....autogg 0.91
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ).......MTX NAND PROGRAMMER
6-Modelo de chip....CR3 LITE(LK1 ABIERTO, LK2 CERRADO, LK3 ABIERTO, LK4 ABIERTOS, S1- 1 Y 5 ON, S2- 6 ON)
7-Fichero usado para programar el chip (svf, xsvf ...)....CORONA 3_2
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc.....CPU_RST 14 CM, POST FIX DE TX, CABLE 8CM
9-Fotos o videos si tenemos en spolier....SIN FOTOS
10-Tiempos de arranques de media.....DE 10 A 50 SEG
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion)....1
12-Comentarios Extra.
hoy he realizado 2 jasper con dash 16xxx y las dos ok con arranques de 5a 20 seg la primera con RGH2_B.xsvf y la segunda con RGH2_a.xsvf . y otra Trinity con das 16203 y arranque instantáneo. usando coolrunner rev.D, longitudes de cables los q viene con el chips, usando autogg0.9 y extractor de nand NAND-X.

1-Modelo Consola. JASPER, JASPER, Trinity.
2-Version de Dash original. 16202, 16202, 16203.
3-Version de Dash Xebuild instalado. 16203 Todas
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) AutoGG0.9 Ultima Rev.
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) NAND-X
6-Modelo de chip. CoolRunner Rev.D
7-Fichero usado para programar el chip (svf, xsvf ...)RGH2_B.xsvf. RGH2_A.xsvf, TRninity De siempre
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc,. los q vienen en el coolrunner al igual q la Trinity pero esta con longitud del cable azul de 35cm
9-Fotos o videos si tenemos en spolier. Fotos abajo
10-Tiempos de arranques de media. 10Seg me media.
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) Mas de 20 en lo q salio el autogg 0.9
12-Comentarios Extra. Gracias Blackat por ese gran trabajo y al grupo de scene q a sacado estos archivos.


Fotos Trinity:

Imagen

Imagen

Mañana me esperan 3 fat mas, os iré contando.
yo tengo dos fat y 3 sim

Una trinity y una falcon ya echas ya os contare y subire las fotos
1-Modelo Consola: Jasper 16mb.
2-Version de Dash original: 15574
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 36)
5-Flasher y Software Flasher: Nand-X
6-Modelo de chip: CoolRunner C
7-Fichero usado para programar el chip: RGH2_B.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados: Cableado original y quitado las resistencias que indica el manual oficial del CoolRunner C RGH2.
9-Fotos: No hay :-(
10-Tiempos de arranques de media: 5 a 30 segundos.
11-Experiencia: 1 consola hasta ahora.
12-Comentarios Extra: Gracias a BlakCat y a todos los demas por todo :D
1-Modelo Consola - Trinity
2-Version de Dash original - 15574
3-Version de Dash Xebuild instalado - 16203
4-Software y version usado en el proceso - AutoGG 0.9 rev 34
5-Flasher y Software Flasher - Matrix Nand Programmer
6-Modelo de chip - Matrix V2 rev.D
7-Fichero usado para programar el chip (svf, xsvf ...) - no vi cual use, el que se pone por defecto
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc - debajo de la placa me vole el punto B, tuve que levantar el ventilador para soldarlo directo tambien le agregue 3 cm mas para mejorar el tiempo de arranque y estos chips traen capacitores, la verdad no se como funcionan pero cuando le puse 50pf y mejoro mucho el arranque también
9-Fotos
Imagen
Imagen
Imagen

10-Tiempos de arranques de media - 15 - 45, duro un par de veces como 2 minutos nose porque pero no importa mucho lo he encendido muchas veces y no me preocupa
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) de momento con el RIP solamente 1 y en todo mi vida 2 :P
12-Comentarios Extra - yo soy muy noob la verdad no se nada de electronica y aprendi a soldar por mi cuenta y ahi hago lo que puedo pero gracias a tutoriales y gente que le gusta ayudar estoy muy contento con los resultados, gracias a toda esa gente
1-Modelo Consola: Corona V4
2-Version de Dash original:15574
3-Version de Dash Xebuild instalado:16203
4-Software y version usado en el proceso:Autogg 0.9 rev 35 betatester
5-Flasher y Software Flasher :MMC,J-Runner solo para el chip
6-Modelo de chip:cr3 Lite
7-Fichero usado para programar el chip:corona (48mhz)3-2
8-Longitudes y anchos de cables, componentes extras:post out,8,5 cm,cable cpu rest 14cm los demas cables cortos (KE)4,5 on(DIP)1 y 5 on LK2 cerrado los demas abiertos

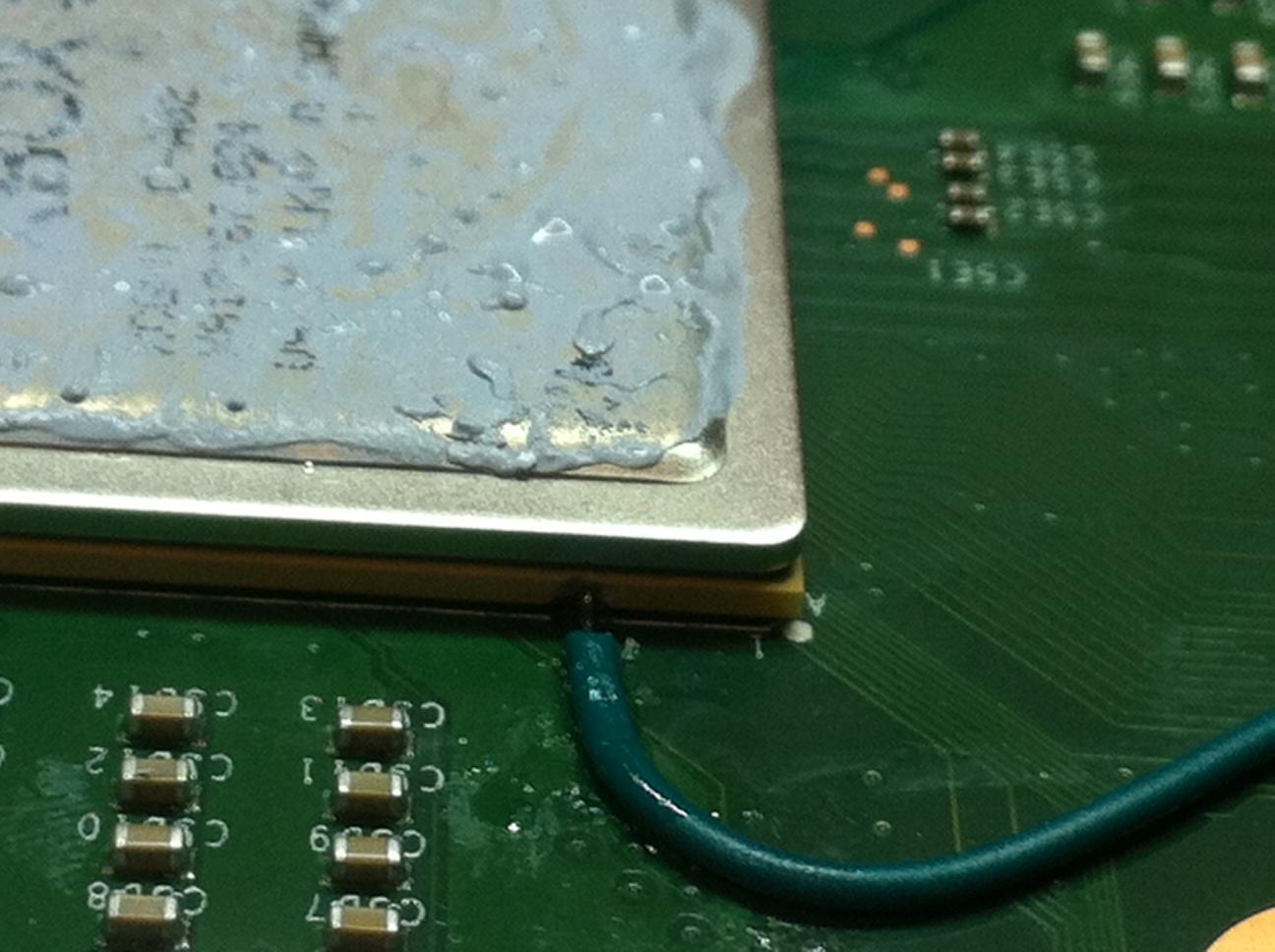

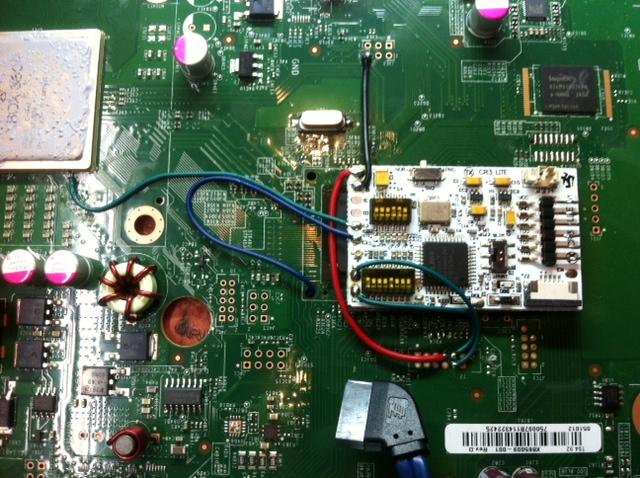

9-Fotos:adjunto fotos
10-Tiempos de arranques de media:5 a 30 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion)hoy 2
12-Comentarios Extra:un colega me paso para probar unos Tx Post Fix Adapter y resulta que de los dos ninguno funciono como recomendación apliquen cable directo al cpu(siempre con cuidado para no cagarla) sldos
1-Modelo Consola: Corona V3
2-Version de Dash original:16203
3-Version de Dash Xebuild instalado:16203
4-Software y version usado en el proceso:Autogg 0.9 rev 37
5-Flasher y Software Flasher :Matrix Nand Programer, J-Runner solo para programar el chip
6-Modelo de chip:Matrix V3 Chino + Cap 270 pf
7-Fichero usado para programar el chip:corona (48mhz) 1_3
8-Longitudes y anchos de cables, componentes extras:Postfix, post out 8 cm, cable cpu rest 55cm los demas cables cortos
9-Fotos: Pa la proxima
10-Tiempos de arranques de media:10 a 40 seg
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion)hoy 1
12-Comentarios Extra:Tx Post Fix Adapter Chino "todo baratico" y funciono perfecto, como recomendación finjen el postfix temporalmente al cpu y sin el fancooler encender la consola un par de segundos hasta verificar que enciende el led (todo rapidito sin abusar) soldar a los cap y montar el cooler. [oki]
13-Extrañare las horas que pase con mi DGX 1.0 Esperando que este Glicheara, Pero no me aflijo lo puedo reciclar en RGX. [carcajad]
1-Modelo Consola: Jasper FAT Sb 16 MB Elite RE5
2-Version de Dash original: 15574
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...): Autogg 0.9.1
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ): Nandumper casero > Autogg-Nandpro2e
6-Modelo de chip: Matrix V1, creo.
7-Fichero usado para programar el chip (svf, xsvf ...): RgH2_A.svf de Autogg
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc: Ide para puntos A, B, D y E, para C el que trae el Coolrunner (Naranja), VCC y GND los que trae el Coolrunner (Rojo y Negro).
9-Fotos o videos si tenemos en spolier:
10-Tiempos de arranques de media: 30 segundos
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion): 1
12-Comentarios Extra: Gracias Blackcat por el programa y los archivos.
Microchoft escribió:Conseguido en jasper 256:

1-Modelo Consola-Jasper 256
2-Version de Dash original-16202
3-Version de Dash Xebuild instalado-16203
4-Software y version usado en el proceso-Autogg 0.9
5-Flasher y Software Flasher-matrix nand programer y autogg
6-Modelo de chip-squirt
7-Fichero usado para programar el chip-SQUIRT_RGH2_-sq.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc-los cables justos a los puntos, cap 270+res 3k3 y puente del squirt 220pf hecho
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media-desde instantaneo la mayoria de veces a 20 segundos maximo
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion)-Rgh2 unas 15 pero esta es la primera Rgh-rip
12-Comentarios Extra-Gracias a BlaKCat y su excelente programa.


disculpa amigo estoy siguiendo tu instalación y veo que los puntos sda y scl no los tienes en la posición que indica la imagen oficial del squirt están [triston] bien instalados?? ya que yo los tengo como la imagen que proporciona squirt pero no me da la cpu key pueden cambiar esos puntos? saludos y espero y me puedas responde gracias por tu atención [triston]

añado esto que me sale en el auto gg
estoy usando el chip y el programador squirt
1-Modelo Consola: TRINITY
2-Version de Dash original.: 16202
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: AUTOGG 0.9.1
5.-5-Flasher y Software Flasher : MTX NAND FLASHER
6-Modelo de chip: COOL RUNNER v.D
7-Fichero usado para programar el chip (svf, xsvf ...): EL K VIENE POR DEFECTO..
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc : LOS K TRAE EL COOLRUNNER, PERO EL CPU_RST 35 CM
9-Fotos o videos si tenemos en spolier..NO TENGO
10-Tiempos de arranques de media. UNA MEDIA DE 15 SEG
11-Experiencia ( numero aproximado de consolas realizadas): 2 CON ESTA CONFIGURACION
12-Comentarios Extra. GRACIAS BLACKCAT [oki]
1-Modelo Consola: corona v1
2-Version de Dash original.: 16203
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: AUTOGG 0.9.2 (beta testers)
5.Flasher y Software Flasher : Squirter
6-Modelo de chip: DGX programado en Autogg con Maximus Nand Flasher armv3
7-Fichero usado para programar el chip (svf, xsvf ...): RGX_CoronaB.xsvf probados los 3
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc : Nada especial
10-Tiempos de arranques de media. UNA MEDIA DE 40sg nada del otro mundo
11-Experiencia ( numero aproximado de consolas realizadas): 1 CON ESTA CONFIGURACION

1-Modelo Consola: JasperBB
2-Version de Dash original.: 16203
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: AUTOGG 0.9.2 (beta testers)
5.Flasher y Software Flasher : Squirter
6-Modelo de chip: Matrix v1 y v3 con led y osc
7-Fichero usado para programar el chip (svf, xsvf ...): TX_A
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc : cable justo para llegar al chip (30cm)
10-Tiempos de arranques de media. UNA MEDIA DE 30sg
11-Experiencia ( numero aproximado de consolas realizadas): 2 CON ESTA CONFIGURACION

1-Modelo Consola: JasperBB
2-Version de Dash original.: 16203
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: AUTOGG 0.9.2 (beta testers)
5.Flasher y Software Flasher : Squirter
6-Modelo de chip: Squirt
7-Fichero usado para programar el chip (svf, xsvf ...): cle
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc : cable justo para llegar al chip (30cm) Fix 680pf+3,3k
10-Tiempos de arranques de media. UNA MEDIA DE 20sg
11-Experiencia ( numero aproximado de consolas realizadas): 1 CON ESTA CONFIGURACION
1-Modelo Consola: CORONA V2 V3 & V4
2-Version de Dash original.: 16202
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: AUTOGG 0.9.1
5.-5-Flasher y Software Flasher : MATRIXNAND FLASHER
6-Modelo de chip: Matrix v2 rev.c
7-Fichero usado para programar el chip: 1 on, 2 on, 3 off, 4 on
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc :Cable CPU_RST 12,5 y post_out 10 cm en todas las coronas
9-Fotos o videos si tenemos en spolier:
10-Tiempos de arranques de media. Casi siempre en el Terser Glitch
11-Experiencia ( numero aproximado de consolas realizadas): 7v2 1v3 4v4 con esta configuracion
12-Comentarios Extra. Gracias BLACKCAT por este fantastico Programa llamado [tadoramo] AutoGG
1-Modelo Consola: JASPER 16MB
2-Versión de Dash Original: 16203
3-Versión de Dash Xebuild instalado: 16203
4-Software y versión usado en el proceso: J-Runner 0.2 Beta (287)
5-Flasher y Software Flasher: Nand-X / Creo que el nandpro que traer el J-Runner es el NandPro v3.0a (me corrigen si no es así)
6-Modelo de chip: Matrix con cristal
7-Fichero usado para programar el chip: Timming B
8-Longitudes y anchos de cables, componentes extras añadidos o quitados: CPU_RST 23cm, la distancia justa para del punto al chip.
9-Fotos o vídeos si tenemos en spolier:
Imagen

10-Tiempos de arranques de media: De 1 a 8 impulsos, hablando de una media: 30 segundos.
11-Experiencia (numero aproximado de consolas realizadas con esta instalación): 1 con 16203 y Matrix. Pero llevo unas cuantas RGH2.0
12-Comentarios Extra: La longitud del CPU_RST no me influyo en nada, probé varias distancias y siempre me dio lo mismo. Me encanto trabajar con el Matrix, que solo fue programar y soldar dables. No soldé ni el puente de FAT. Pueden ver en la foto, q tan solo soldé cables.
Gracias a todos, esto seguro esta sirviendo a muchos
1-Modelo Consola Falcon
2-Version de Dash original. 16202
3-Version de Dash Xebuild instalado. 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) Autogg 0.9 rev 35
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) Matrix Nand Programmer
6-Modelo de chip Squirt 1.2B
7-Fichero usado para programar el chip (svf, xsvf ...) SQUIRT_RGH2_-cle.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc Cables justos, cable cpu_rst por encima del tunel de viento lo mas corto posible, fix condensador 470 + resistencia 3300 Ohmios
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. Entre instantaneos a 1 minuto
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) 2
12-Comentarios Extra. Como siempre gracias a todos lo que han colaborado
1-Modelo Consola Falcon
2-Version de Dash original. 15574
3-Version de Dash Xebuild instalado. 16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...) Autogg 0.9 rev 35
5-Flasher y Software Flasher (ej: Maximus NandFlasher > Autogg-Nandpro2e ) Matrix Nand Programmer
6-Modelo de chip matrix v3
7-Fichero usado para programar el chip (svf, xsvf ...) RGH2_a.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc cableado normal menos cpu-rst lo sueldo por la parte de arriba y lo meto a traves del tunel del viento lo mas corto posible
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media. De 15 segundos a 1 minuto
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion) 1
12-Comentarios Extra. Gracias a todos
1-Modelo Consola: Jasper BB
2-Version de Dash original. 16203
3-Version de Dash Xebuild instalado.16203
4-Software y version usado en el proceso (Autogg 0.9 rev 34, Jrunner (betaX)...): autogg 0.9.1 Rev 37 beta
5-Flasher y Software Flasher:autogg y 360Squirt programer
6-Modelo de chip: squirt v1.2
7-Fichero usado para programar el chip: SQUIRT_RGH2_-nr.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados :DISTANCIA CPU_RST: 25cm + capacitor de 680 pf + resistencia de 3.3k, pads de seleccion de slim o fat sin puentear y pads de capacitores sin unir ninguno
9-Fotos o videos si tenemos en spolier: no puedo poner fotos soy novato
10-Tiempos de arranques de media: 1-10 impulsos (1 a 30 segundos)
11-Experiencia: primer consola con este dash
12-Comentarios Extra. gracias a todos los que se toman su tiempo de responder las consultas que uno hace y sobre todo por comentar sus experiencias para apoyar a los demas saludos desde mexico
1-Modelo Consola - Falcon v1
2-Version de Dash original--- 15574
3-Version de Dash Xebuild instalado.--Solo queria sacar la key.
4-Software y version usado en el proceso--- J-Runner_v02_Beta_(282)_Core_Pack
5-Flasher y Software Flasher --Flasher casero usb
6-Modelo de chip--Matrix v1
7-Fichero usado para programar el chip (svf, E--ojo-solo me funciono este por eso tuve que usar el coorunner.)
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc---No influyo en nada la logitud de los cables, solo utilice el fix 3.3k + 470cap.
9-Fotos o videos si tenemos en spolier
10-Tiempos de arranques de media.--Menos de 20 Segundos
11-Experiencia ( numero aproximado de consolas realizadas con esta instalacion)--La primera con este dash
12-Comentarios Extra.--El auto gg no trae el fiche E de los times de los falcon y en mi caso no me salia el xell por mas que luche
1-Modelo Consola: corona v1
2-Version de Dash original.: 16202
3-Version de Dash Xebuild instalado: 16203
4-Software y version usado en el proceso: AUTOGG 0.9.2
5.Flasher y Software Flasher : Squirter
6-Modelo de chip:SQUIRT
7-Fichero usado para programar el chip (svf, xsvf ...): SQUIRT__Corona_minusone_nr.svf
8-Longitudes y anchos de cables, componentes extras añadidos o quitados (condensadores, resistencias, ,,,), jumpers de chips, pads puenteados,etc : CPURST - 45 cm soldado arriba de la placa enrollado tipo bobina cerca del chip , POSTUOT - 12 cm cable wire rapping.
10-Tiempos de arranques de media. entre los 15 seg y 1 minuto y medio.
11-Experiencia (numero aproximado de consolas realizadas): 1
208 respuestas
1, 2, 3, 4, 5
