Como Poner Chip A La Nueva Psone Usa V2

1, 2, 3, 4, 5, 6

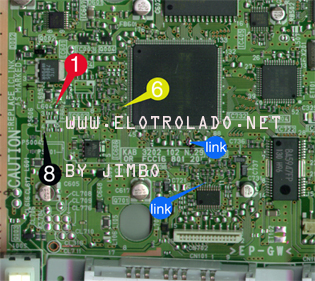

aqui tienes el nuevo diagrama para la psone para los que no habian podido chipiar hasta ahora para que rulara originales y backup aqui esta la foto un saludo a toda la peña
Pero, cual HEX usa esta configuracion????

:-| :?
Hay otro esquema que usa el punto 4 (door switch) en la parte inferior derecha, lo que no se es si solomente es valido para US y si necesita su propio hex.

http://www.ps2ownz.com/ps1s.zip (dentroesta hex y jpg)

Acompaña a un hex, pero quizas con el hex 9002 de toda la vida funcione, yo como no tengo ninguna psone de estas no puedo probar
Muy bien viejo Jimbo, pero la consola no me acepto la copia con el pic 12c508a, si alguno tiene conocimiento de como es la nueva programacion del pic seria bueno que lo divulgaran.

Gracias..
Acabo de instalarle un chip a la nueva placa B2 USA , lal y como esta en el diagrama que puso jimbo y trabaja perfectamente con el 12c508a . [beer] [beer] [beer] [beer]

A me olvidaba Gracias jimbo por postear el diagrama.
Escrito originalmente por arcosi
Que es el Hex? [risita]
El código con el cual se programa el PIC ;) :).
ARCOSSI,


no es el mismo hex para la version 1 (scph 101).
[mad] [mad] [mad] [mad] [mad] [mad] [mad] [lapota]
Cual codigo usas para el diagrama que publicas ?. Yo he intentado el codigo y el diagrama del link http://www.ps2ownz.com/ps1s.zip y de ninguna manera funciono, te aseguro que tengo experiencia en chips y mi instalacion estuvo correcta. Has usado el MM3 ? Te pregunto porque de momento no tengo un PSone de ese modelo para hacer mas pruebas. :-)
ESTOY FUNCIONA CON CUALQUIER HEX ADEMAS GERARDO EL CODE HEX ES EL ANTIGO QUE SE A USADO SIEMPRE EN LA MAQUINA PSONE NO POGAIS EL CODE QUE OS PONE GERARDO EN EL LINCK A PS2ONZ POR QUE NO FUNCIONA PARA NADA NO NECESITA OTRO CODE QUE EL MISMO QUE USABAS PARA LA MAQUINA ANTERIOR ESE DE PS2ONZ DA MUCHOS PROBLEMAS ESE LO CREO UN AMIGO Y LAS PERSONAS QUE LO ANT TESTIADO ANTENIDO MUY MALA EXPERIENCIA CON EL ASI QUE SALUD [beer]
ortiga
EL HEX QUE PONE ORTIGA EN LA PUBLICACION DE PS2ONZ NO FUNCIONA NADA BIEN CUIDAD MEJOR USAR EL MISMO DE SIEMPRE CON ESTA INSTALCION VA PERFECTO [+risas]
Es cierto yo utilice el mismo chip que he estado utilizando en la primera PSone y funciona perfectamente.
[buuuaaaa]
hola jimbo,veo que eres todo un experto y me gustaria que me dijeses si ese mismo esquema vale para la pal.
un saludo......
jimbo,muy bueno ,probado en dos psone y funciona perfectamente,felicidades
YO VIVO EN MIAMI , QUE HEX PUEDO USAR PARA MI CONSOLA ,Y ME SERVIRA ESE MISMO ESQUEMA QUE USTEDES USARON PARA LA MIA , MI PLACA ES IGUAL AL ESQUEMA DEL JIMBO PM-41(2) , PERO ES UNA MODELO SCPH-101 , ME SERVIRA ... MANDAME EL HEX QUE USTEDES USAN , O EL QUE YO DEBO USAR , MI CORREO ES SATT_TV@HOTMAIL.COM , SALUDOS Y GRACIAS , MIKE
Te envio el que uso yo haber que tal te va
Saludos
No soy capaz de distinguir exactamente donde van las soldaduras en el esquema que tan amablemente ha posteado JIMBO, ya me he cargado la consola de mi hijo y he tenido que llevarla a reparar, por eso agradeceria que alguien me dijera donde se soldan exactamente los cables o que pudiera postear un esquema un poco mas grande. Porque el de JIMBO al agrandarlo se difumina y no consigo saber donde estan los puntos de soldadura. Gracias anticipadas y un saludo para todos.
hola

no me funciona, alguien podria poner un coco mas claro los puntos de jimbo, no se distinguen bien.

otra cosa link significa unir los puntos

muchas gracias
Los puntos LINK efectivamente hay que unirlos con un puente.
Saludos
Esta mañana he probado el esquema de jimbo y parece ir casi bien, quiza me haya equivocado, tengo una duda en el punto ese que parece ir a un punto ciego... Es cierto que va a un punto ciego? El resto lo tengo localizado bien, mirando el pixelado. Quiza sea que no me hace bien contacto, ¿ se puede soldar por abajo de la placa? Que truco usais para soldar en puntos ciegos? en la ps2 solia rascar un poquito y poner estaño encima, esta vez lo he hecho asi , y como no tengo cable de video para probar la consola , lo hago a oido... Y algunos cd's ni los pilla y hace ruidos raros y uno o dos parece que carga... ¿El lector made in china es mas mierda todavia qeu el de las viejas scph 102? XDDD. Esta noche reviso esa soldadura, de todas maneras seria de agradecer un esquema con un poco mas de resolución para que no haya duda en dónde soldar. :-) Muchas gracias jimbo. he proggramado el 9002.hex tipico de siempre que usaba en las psone viejas (el de gamefreax.de).
Si te refieres al puente va justo encima de la letra N escrita en la placa y el otro punto al componente que va a la patilla 4 del integrado.
Saludos
Me refiero al punto 8, que no se distingue nada bien :), el resto creo que lo tengo bien, pero me gustaria que me dijerais de donde bajar un jpg de mayor resolucion para no equivocarme .
Jimbo eres la mákina. Anoche conseguí un cable de video para la psone, y probé juegos y si que va ok, soloq ue la lente es un poco pija y por eso algunos juegos no me iban, pero cargaron perfectamente muchos, el resto si no iba era por la calidad de los cd's o a saber, ya se sabe que la calidad de la lente de la psone deja mucho que desear.... Certifico que el esquema de JIMBO va perfectamente, 3 puntos y 1 puente, la localización de los puntos es cosa de paciencia y fijarte en referencias, a mi me salió a la primera.. Código usado: 9002.hex estandar 12c508/509, usado para todo tipo de modelos de psx. ratataaaa [fumeta]
El punto 8 es masa puedes ponerlo a cualquier punto de la idem
Saludos
TODO RULA PERFECTO YA RICHAR LO A PROBADO Y BASTANTE GENTE EN GENERAL LA FOTO EN UNOS DIAS MAS LA PONDRE DE MEJOR CALIDAD [beer]
Jimbo para cuando la foto de mejor resolucion la estoy esperando , saludos desde la tierra de lagos y volcanes

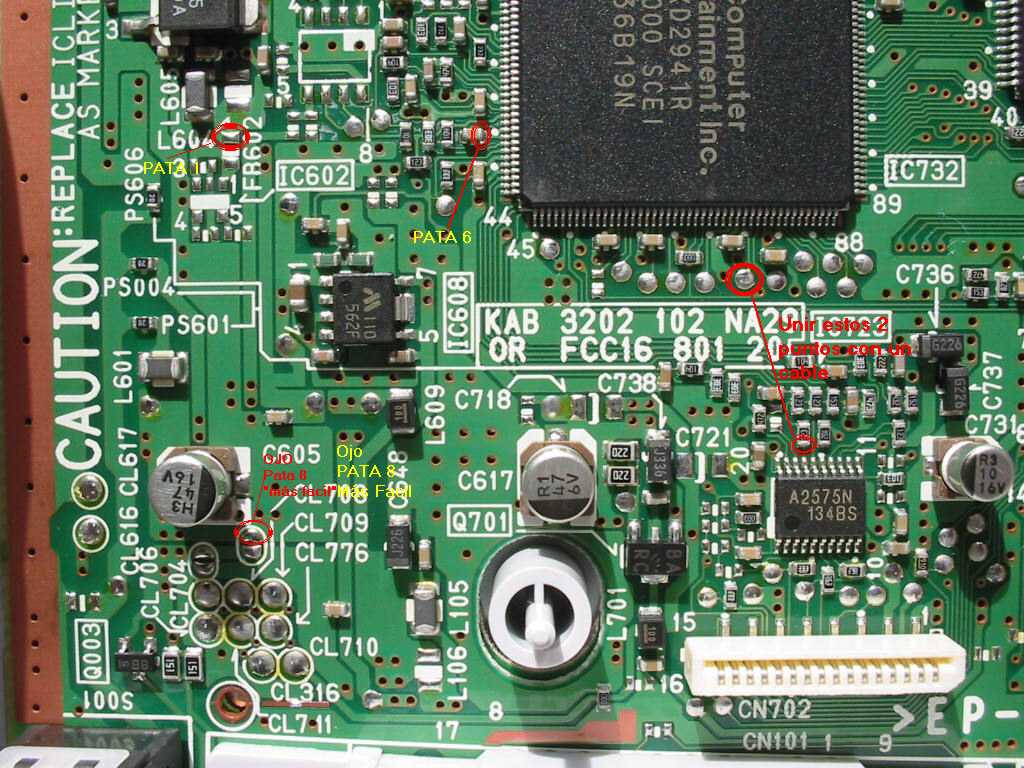

Hola, espero que les sirva esta foto para aclarar sus dudas.

Por si acaso he modificado la ubicación del punto 8, es muchisimo más fácil colocar ahi que en el huequito que se ve en el otro esquema, como la pata 8 es masa da exactamente igual.

Una cosa a advertirles es lo delicada que es la resistencia donde se une con el cable (el puente o bridge). es decir el punto de abajo donde dice "unir con un cable" en el grafico. SI aplicas el cautil un poquito más de la cuenta se sale la pieza, volverla a poner requiere de mucho pulso y de una punta muy fina ( y por supuesto paciencia); una precaución que tomo (que por lo menos a mi me funciona) es la de enfriar un poco la punta del cautil sumergiéndola unos 3 segundos en la pasta para soldar antes de proceder a soldar este punto y poner un poquito de pasta en la punta del cable y en el lado de la resistencia que se suelda (cabe recalcar que uso un cautil de 30W cuando lo ideal es de 18W o 20W máximo pero aca en mi pais son dificiles de conseguir con punta fina)
Gracias Dean , mas claro no se puede te lo agradezco ,

saludos , tecnor
Bueno, explico mi problema, a ver si alguien me puede echar una mano.
Le puse el chip según el esquema y la foto de Jimbo. Lo pruebo y no funciona, termino por quitarle el chip y sigue sin funcionar, después veo la foto que manda Dean, que es perfecta y me doy cuenta que en el punto 6 donde debería haber un condensador smd, no hay nada. Pienso que como uso un soldador de 30 w. al soldar ese punto, se debió de venir en la punta del soldador y no me dí cuenta. Ahora el problema es saber de cuanto era.
A ver si alguien me puede echar una mano y puedo volver a resucitar a este muerto.
Si no ha variado de los anteriores modekos era de 10K y puedes poner uno de lenteja

NOTA:Peligroso usar un soldador de ese wataje tan alto
Saludos
Bueno, lo dicho, la play ya está funcionando, gracias a Richard, que la verdad, no se de donde saca la información.
Te debo una play Richard.
P.D.
le compré el condensador de 10k y tambien un soldador de 15 w,
para que no me vuelva a pasar cosas como esta.
Tambien darle las gracias a Jimbo por su esquema y a Dean por su magnifica foto de la placa.
Todos los dias me peleo con alguna consola y gracias a ello vas aprendiendo cosas que luego viene biensaberlas si necesitas algo mas aqui estamos
Saludos
es la primera vez que voy a poner el chip para la psone y no se cual hex poner. He laido que sirve el hex de las anteriores psone, ¿cual es ese? yo he visto el de onechip ¿es ese?


gracias
En la pagina 2 de este hilo tienes el hex.
Saludos
He puesto el onechip en una psone 102:::

Porque el logo me sale en ntsc (colores mas chungos) y cuando sale el juego se ve bien en mi televisor y en otro televisor se ve en blanco y negro ?
Vale el famoso chip mod unico?
Escribo este POST para verificar una vez mas q el esquema de Jimbo funciona perfectamnente en la nueva PLACA BASE de la PSONE

Y si no te va usa el hex del post de la segunda pag de este hilo
pero han de ir todos los anteriores chips de psone q usaseis hasta el momento.

Saludos
y ahora me pasa que con otro televisor, la imagen tiembla mucho..
Si no me equivoco el esquema q ha puesto jimbo es para el 9002.hex, un buen codigo, pero para psx, para la psone no me gusta nada, mas q nada porque en la psone con este codigo hay q puentear la consola y eso no me parece muy acertado... ademas en la psone primera los juegos q tenian la licencia cambiada (parches, etc) no iban y necesitaban un bootcd para poder cargarlos, en fin, q para la psone como el onechip.hex no hay otro codigo, x eso antes de instalarlo en una psone de modelo nuevo q salio en agosto (la tengo desmontada a mi laito) voy a buscar el esquema para soldarle el onechip, si encuentro los esquemas los posteo [ginyo]
Voila! aki esta el esquemuti pa q instaleis el onechip en la new psone [boing]
PD: Yo voy a instalarlo ahora asi q os postearé resultados (si me acuerdo...)
http://www.playspain.com/nueva-placa-scph-102-playspain-modchip-after-august.gif
A SOLDAR!!!
Bueno, y pal q no tenga el codigo onechip.hex pa grabar su 12c508/9 pos aki esta... [fumando]
PD: Lo he tenido q meter en un zip xq no me dejaba adjuntar un archivo con extension .hex
gracias era justo el diagrama que estaba buscando si tienes mas informacion hasmela llegar porfa [alien] malebranc@uole.com [oki] [oki]
Acabo de montarle el ONECHIP a una PSONE de las nuevas (las fabricadas a partir de agosto de 2002), y FUNCIONA OK ¡¡¡

Tambien os digo que el grupo laser es una puta mierda, falla mas que una escopeta de caña.

Aqui teneis el ONECHIP:

:0C0000002500FF0C0600820C0200F20A32
:100010004F084E08450863086808690870082008FA
:0C002000560831082E083008300820086F
:10008000030C2F00FF0C2E000008320C2A00C80CB5
:100090002B00A6076E00EB02490AEA02470A000895
:1000A000FD0C0600F90C26000008FF0C0600FF0CF2
:1000B00026000008FD0C0600F90C2600040C460A78
:1000C000FD0C0600040C2A00690C2B00FB0C4607F3
:1000D000F90C2600A6076E00EB02660AFB0C460729
:1000E000F90C26000000EA02640A00086D00040C06
:1000F00028001106880A4009120C3200040C460937
:10010000EF02850A0E06B00A4009F2027E0A8C0A46
:10011000480C4609FF0C2F000D02B1092C006C029F
:10012000090C2900960A2C030307980A60099A0A09
:100130005A090000EF029F0A0E06B00A4009E902C0
:10014000930A5A09EF02A70A0E06B00A40095A0993
:10015000EF02AD0A0E06B00A4009AD02E8028C0AB1
:100160000008E2015308430845084508640C4609A5
:10017000190C32000607CD0A640C4609500906071F
:10018000CD0A640C46095509F202BA0A500906065E
:10019000C70AFF0C06000000CB0A50091E0C2700FE
:1001A0004509E702D00AF90C2600FD0C0600070CF1
:1001B00027004509E702D90A220C3000E10A180C91
:1001C000300050090606E20AFF0C310076090606E7
:1001D000DF0AF002E60A50097100760950090606A6
:1001E000DF0AED0A140C33004509F302F40A66072E
:1001F000F70A86041D0C34004509F402FC0A660760
:10020000FF0A0000000000000000000000000000E5
:10021000EF0C06000000000000000000FF0C0600CC
:02022000B60A1C
:021FFE00EA0FE8
:00000001FF

Y la foto del montaje aqui:

http://www.playspain.com/nueva-placa-scph-102-playspain-modchip-after-august.gif

Un cordial saludo.
Bueno, pos ya esta soldao el oonechip en la nueva psone y va de lujo, asi q os recomiendo encarecidamente este montaje [bye]
PD: BIOS, ese es el mismo enlace q yo he puesto y el codigo, pos tambien es el mismo [oki]
Escrito originalmente por mikechile
gracias era justo el diagrama que estaba buscando si tienes mas informacion hasmela llegar porfa [alien] malebranc@uole.com [oki] [oki]

Hemos puesto el esquema y el hex q has de grabar en el pic, necesitas algo mas? x cierto, en esta misma web tienes un buen tuto pa programar los 12c508/9 mediante el icprog, aunq yo recomiendo el prog508 para msdos de jpalacios, este no falla, sin embargo con el icprog ya he jodio algun chip q otro [toctoc]
ummm, q mas necesitas? estaño, soldador, pulso y paciencia, ah! y coraje pa kitar los tornillos xq algunas psone los tienen durisimos y cuesta mucho kitarlos cawento
he puesto un monton y rula en casi todas, digo casi porque tengo dos que se marcan un pequeño extraño al iniciar y luego cuelgan de cualquier cosa una en el logo p y otra antes, ¿sabriais decirme que le pasa a esas dos? no son los fusibles porque estan comprobaos y las soldaduras repasadas y los chipes cambiados.....

que extraño ¿verdad?
Prueba a darle un poco mas de ganancia al potenciometro del bus de la lente y seguro que lo arreglas
Saludos
pero la pregunta esta en el aire

¿porque unas tan bien y otras tan mal?

sera que no se preocupa nadie de la calidad de sus productos
Hola a todos, soy nuevo en este foro. Tengo experiencia con los PS y los PS2. Trate el diagrama de jimbo pero no me funciona, sale el mensaje que dice que el CD no es original con la copia y con el original. Le quite el chip y sigue diciendo lo mismo... Solo funciona con cd de musica. Es un PSOne USA PM-41 (2). Yo tengo el hex tradicional que uso siempre con todos los PSX. Que paso????
