Mod Sanwa - Dreamcast Joystick Agetec

Para consultas y debates sobre el contenido de este artículo, visita el Hilo oficial.


Contenido

- Materiales

  • Joystick Sanwa JLF-TP-8YT (Verde si no queremos perder la estética original).

Si el joystick Sanwa trae "Mounting Plate", es decir la chapa donde se sujeta el joystick, hay que quitarselo para seguir este mod.


  • 6 Botones Sanwa OBSF30 (Verde y sin shaft cover kit, solo con cover dust si no queremos perder la estética original)
SANWA DC MOD 1.jpg

(El boton rosa no es para este mod)


  • 4 Tornillos pequeños. los que muestro son de 1 cm de largo y 2mm de diámetro (vienen de perlas y solo necesitas una arandela por cada tornillo y van justitos justitos)


  • 4 Tuercas
  • 4 arandelas (8 ó 12 si os lo dan algo más largo)
SANWA DC MOD 01A.jpg
  • 12 Terminales Faston de 2,8mm 110"
SANWA DC MOD 01B.jpg


- Preparación

  • Quitamos los tornillos de la parte inferior.
SANWA DC MOD 2.jpg


  • Quitamos la "Bola" del stick junto al dust cover.
  • Quitamos los tornillos de la base superior.
SANWA DC MOD 3.jpg


  • Desconectamos todos los cables de la placa. (Zona marcada en Cyan)
SANWA DC MOD 4.jpg

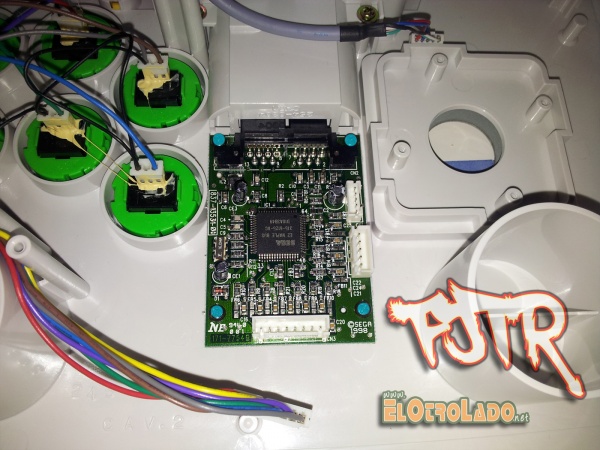

  • Desmontamos la placa quitando los 4 tornillos marcados en Cyan.
SANWA DC MOD 5.jpg


  • Desmontamos el Stick.
  • Marcamos en la carcasa que colores corresponde cada botón.
SANWA DC MOD 6.jpg


  • Retiramos la chapa junto con los botones y el resto de cables.


- Adaptacion del cable JLF (Sanwa)

He visto gente que corta el cable original y luego lo suelda y lo recubre con funda termoretractil, yo he optado por quitar el cable origial de Dreamcast, recortar el cable JLF (ya que viene muy largo) y soldarlo por debajo de la placa, a mi me parece la manera mas correcta de instalar este tipo de cable, opcionalmente antes de soldar podeis ponerle una funda al cable JLF para que quede los cables mejor recogidos.

  • Tomamos la placa base del stick y la colocamos boca a bajo tal como se indica en la foto.
SANWA DC MOD 7.jpg


  • Soldamos los cables siguiendo el esquema expuesto.
SANWA DC MOD 8.jpg


  • Nos deberia quedar asi.
SANWA DC MOD 9.jpg


- Adaptacion del cable H5P (Seimitsu)

Si disponemos de este cable debemos intercambiar la posicion de los cables, ya que el pinout es diferente aunque los colores sean iguales.

SANWA DC MOD 10.jpg


  • Soldamos los cables siguiendo el esquema expuesto.
SANWA DC MOD 11.jpg


JLF-H -> H5P

  • Rojo -> Amarillo
  • Naranja -> Rojo
  • Amarillo -> Negro
  • Verde -> Verde
  • Negro -> Naranja


- Adaptacion de la carcasa para el Joystick

  • Debemos retirar la parte marcada en Cyan de la siguiente foto.
SANWA DC MOD 12.jpg


  • Empezamos con los tetones que sujetan el propio stick con la ayuda de una mordaza o bien con un Dreamel (Sin duda es la mejor opcion).
SANWA DC MOD 13.jpg
SANWA DC MOD 14.jpg


  • Con la ayuda de un Cutter (si no hemos usado un Dreamel), eliminamos los restos de plástico que hayan quedado con el fin de alisar la superficie.
SANWA DC MOD 15.jpg


  • Ahora debemos eliminar parte del pastico que rodea el cuadro donde va encajado el stick con el fin de que entre nuestro stick Sanwa JLF ya que como podeis comprobar vosotros mismos, tal cual no encaja.
SANWA DC MOD 16.jpg


  • Lo siguiente será marcar con la ayuda de un rotulador permanente, donde vamos a hacer los orificios para antornillar nuestro stick Sanwa JLF. Primero colocamos el stick, nos aseguramos que esté en el centro y marcamos los agujeros.
SANWA DC MOD 17.jpg
SANWA DC MOD 18.jpg


  • A continuacion taladramos los circulos que marcamos anteriormente, yo he usado un tornillo autoperforante y ha ido perfecto.
SANWA DC MOD 19.jpg
SANWA DC MOD 20.jpg
SANWA DC MOD 21.jpg
SANWA DC MOD 22.jpg


  • Una vez perforada la caja, montamos nuestro joystick (previamente desmontado), usando para ellos los 4 tornillos, las 4 arandelas y las 4 tuercas.
SANWA DC MOD 23.jpg
SANWA DC MOD 24.jpg


  • Ya podemos volver a montar nuestro joystick Sanwa JLF.
SANWA DC MOD 25.jpg


  • Y de paso, volver a montar la placa previamente modificada y conectar el cable JLF-H (o Seimitsu H5P)
SANWA DC MOD 26.jpg


  • Podemos aprovechar ahora que esta nuestro stick desmontado, para conectarlo a la Dreamcast y comprobar que todo ha salido bien.

- Adaptacion de los botones OBSF30

Yo lo hice con un taladro, le puse una broca de piedra pómez destas que se venden en los chinos en paquete. conforme esta girando la piedra tambien iba girando el taladro de forma que se agrande uniformemente, de vez en cuando comprobamos con algun boton que ese mas bien usado porque se va a ensuciar bastante, cuando veamos que entra justo, paramos de limar o se nos quedaran flojos los botones, si entra justo lo has logrado, solo tendras que hacer fuerza hasta ponerlo en su sitio.

SANWA DC MOD 27.jpg
  • Resultado del ensanchamiento de los agujeros del stick.
SANWA DC MOD 28.jpg
  • Una vez hecho los huecos, vamos crimpando los fastones en los terminales, yo recomiendo hacerlo poco a poco, cortamos un terminal, crimpamos los fastones, y luego otro.


- Recomendaciones para crimpar los fastones

  • Pelar la punta del cable (Lógico).
  • Preestañear sin dejar el goteron.
  • En la parte pequeña que agarra el faston colocamos el cable pero que sea por la parte de la funda, y el cable pelado por la parte mas grande que tambien agarra.


  • Con la ayuda de unos alicates de prensar, doblamos las hojas hacia el centro (una encima de otra) y luego prensamos fuertemente.
SANWA DC MOD 29.jpg


  • Con el soldador aplicamos calor y le ponemos UN POCO de estaño, con cuidado que el estaño derretido no se corra hacia el conector, porque luego no encajará en el botón.
SANWA DC MOD 30.jpg
  • Resultado de los cables con faston.
SANWA DC MOD 31.jpg


- Final

Para finalizar procedemos a hacer los siguientes pasos.

  • Montamos la chapa superior con los botones Sanwa OBSF preinstalados y la atornillamos.
  • Colocamos la bola al stick.
  • Conectamos los botones al cable que previamente hemos soldado los faston.
  • Conectamos el cable que va de la consola a la placa.
  • Comprobar que los botones funcionan bien antes de cerrar la caja.
  • Atornillar la chapa inferior.
