Guia Para Instaladores De Modchips

Informacion tecnica y esquemas para instalacion de modchips para PlayStation 2 Fat y Slim.

Contenido

Información Técnica PS2 FAT

V3

  • Identificacion:

- Modelo: SCPH-30002|3|4 / SCPH-30001


- La carcasa Tiene 10 Tornillos.


- Placa Base: GH-006, GH-007

- BIOS 020

  • Esquemas:

Chips:

- O2

O2mod-V3 01.jpg
O2mod-V3 02.jpg
O2mod-V3 03.jpg
O2mod-V3 04.jpg
O2mod-V3 05.jpg
O2mod-V3 06.jpg


- DMS4

1 dms4 v3 BottomSide.jpg
1 dms4 v3 TopSide.jpg
A dms4 v3GAP bios.jpg
B dms4 v3NOGAP bios.jpg
C dms4 v3 cddvd(JAP).jpg
C dms4 v3 cddvd(PAL-US).jpg
D dms4 v3 gnd.jpg
E dms4 v3 33v.jpg
F dms4 v3 D.jpg
G dms4 v3 scex.jpg
I dms4 v3 C.jpg


Matrix Infinity
Matrix MXL2
Messiah 2
Duo2SE (Reprogramado)
Fusibles
  • Comentarios:

- Mayor dificultad en la instalacion de chips en comparacion con demas versiones, es debido a la reducida dimension de la placa y componentes al tener que soldar directamente a las patillas de la controladora.

- La lente se descalibra con mas frecuencia que en que el resto de modelos.

V4

  • Identificacion:

- Modelos: SCPH-30002|3|4|5| SCPH-30001 SCPH-30000

- En la parte de abajo de la carcasa tienen una advertencia

Ehazard v4.jpg

- Placa Base: GH-010, GH-012, GH-014

- BIOS 030

  • Esquemas:

Chips:

- O2

O2mod-V4 01.jpg
O2mod-V4 02.jpg
O2mod-V4 03.jpg
O2mod-V4 04.jpg


- DMS4

1 dms4 v4 BottomSide.jpg
1 dms4 v4GAP TopSide.jpg
1 dms4 v4NOGAP TopSide.jpg
A dms4 v4GAP bios.jpg
B1 dms4 v4 cddvd(JAP).jpg
B1 dms4 v4 cddvd(PAL-US).jpg
B2 dms4 v4 cddvd(ALT)(JAP).jpg
B2 dms4 v4 cddvd(ALT)(PAL-US).jpg
C dms4 v4 c.jpg
D dms4 v4 33V.jpg
E dms4 v4 scex.jpg
F dms4 v4 gnd.jpg
H dms4 v4NOGAP bios.jpg


Matrix Infinity
Duo2 SE (Reprogramado)
Fusibles


V5

  • Identificacion:

- Modelos: SCPH-30002R|3|4 SCPH-30001R SCPH-30000R|5|6|7

- Dispone de un tornillo en la bahia de expansion (donde se inserta el disco duro opcional).


- Diferencia entre placa V5 y V6

Dif conector.gif

- Placa Base: GH-015

- BIOS 040

  • Esquemas:

Chips:

- O2

O2mod-V5 01.jpg
O2mod-V5 02.jpg
O2mod-V5 03.jpg
O2mod-V5 04.jpg
O2mod-V5 05.jpg
O2mod-V5 06.jpg

- DMS4

1 dms4 v5 v6 BottomSide.jpg
1 dms4 v5 v6 TopSide.jpg
A dms4 v5 v6 bios install.jpg
B dms4 v5 v6 gnd.jpg
C dms4 v5 v6 33v install.jpg
D dms4 v5 v6 c.jpg
E dms4 v5 v6 scex.jpg
F dms4 v5 v6 O install.jpg
G dms4 v5 v6 cddvd(JAP).jpg
G dms4 v5 v6 cddvd(PAL-US).jpg
Matrix Infinity
Duo2 SE (Reprogramado)
Fusibles

V6

  • Identificacion:

- Modelos: SCPH-30002R|3|4 SCPH-30001R SCPH-30006R|7

- Dispone de un tornillo en la bahia de expansion (igual que el modelo V5).

- Diferencia entre placa V5 y V6 (conector de encendido al reves).

- Placa Base: GH-015

- BIOS 040

  • Esquemas:

Chips:

- O2

Mismos que en V5.

- DMS4

Mismos que en V5.

- Matrix Infinity

Mismos que en V5.

- Duo2 SE (Reprogramado)

Mismos que en V5.

  • Fusibles:

Mismos que en V5.

V7

  • Identificacion:

- Modelos: SCPH-39002|3|4 SCPH-39001 SCPH-37000|39000|6|7|8

- Placa Base: GH-017, GH-019, GH-022

- BIOS 070 / 080

  • Esquemas:

Chips:

- O2

O2mod-V7 01.jpg
O2mod-V7 02.jpg
O2mod-V7 03.jpg
O2mod-V7 04.jpg


- DMS4

1 dms4 v7 v8 BottomSide.jpg
1 dms4 v7 v8 TopSide.jpg
A dms4 v7 v8 bios.jpg
B dms4 v7 v8 P.jpg
C dms4 v7 v8 c.jpg
D dms4 v7 v8 scex.jpg
E dms4 v7 v8 o.jpg
F dms4 v7 v8 33v.jpg
G dms4 v7 v8 gnd.jpg
H dms4 v7 cddvd(JAP).jpg
H dms4 v7 cddvd(PAL-US).jpg
H dms4 v8 cddvd.jpg
Matrix Infinity
Duo2 SE (Reprogramado)
Fusibles
  • Comentarios:

-Para mucha gente es la version que mayor calidad ha tenido y facilidad para instalar chips.

V8

  • Identificacion:

- Modelos: SCPH-39002|3|4|8 SCPH-39000|6|7

- Placa Base: GH-017, GH-019, GH-022

- BIOS 090

  • Esquemas:

Chips:

- O2

Mismos que la V7.

- DMS4

Mismos que la V7.

- Matrix Infinity

Mismos que la V7.

- Duo2 SE (Reprogramado)

Mismos que la V7.

  • Fusibles:

Mismos que la V7.

Comentarios:

- Es una revision de la V7, no hay cambios importantes.

V9

  • Identificacion:

- Modelos: SCPH-50002|3|4 SCPH-50001 SCPH-50000|5|6|7|55000

- Incorpora receptor infrarrojos integrado para el mando del DVD y se ha suprimido de conector ilink (Firewire).

- En el menu de la PS2 apretar Triangulo y comprobar que la version del software DVD es la 3.00E.

- Placa Base: GH-023


- BIOS 100/110/111

  • Esquemas:

Chips:

- O2

O2mod-V9 01.jpg
O2mod-V9 02.jpg
O2mod-V9 03.jpg
O2mod-V9 04.jpg
O2mod-V9 05.jpg

- DMS4

1 dms4 v9 TopSide.jpg
A dms4 v9 bios.jpg
B dms4 v9 cddvd install.jpg
C dms4 v9 cddvd(JAP).jpg
C dms4 v9 cddvd(PAL-US).jpg
E dms4 v9 scex.jpg
F dms4 v9 33v Bgnd.jpg
G dms4 v9 c.jpg
Matrix Infinity
Mupped
Duo2 SE (Reprogramado)
Fusibles
  • Comentarios:

- Para evitar que se dañe la ps2 debido al sobrecalentamiento del LA6508 es 100% recomendable aplicar el Fix a la placa para Reducir su voltaje.

Mas informacion -> [1]

V10

  • Identificacion:

- Modelos: SCPH-50002|3|4 SCPH-50001 SCPH-50000|5|6|7

- Incorpora receptor infrarrojos de serie para el mando del DVD y ya no dispone de conector ilink (Firewire).

- En la etiqueta trasera tiene que aparecer DATE CODE 3D.

- En el menu de la PS2 apretar Triangulo y comprobar que la version del software DVD es la 3.02E.

- Placa Base: GH-026, GH-027, GH-029

- BIOS 111

  • Esquemas:

Chips:

- O2

O2mod-V10 01.jpg

- DMS4

1 dms4 v10 TopSide.jpg
A dms4 v10 bios.jpg
C dms4 v10 bgnd.jpg
D dms4 v10 c.jpg
E dms4 v10 scex.jpg
F dms4 v10 33v.jpg
G dms4 v10 cddvd(JAP).jpg
G dms4 v10 cddvd(PAL-US).jpg
G dms4 v10 cddvd(JAP).jpg
G dms4 v10 cddvd(PAL-US).jpg
Matrix Infinity
Mupped
Duo2 SE (Reprogramado)
Fusibles
  • Comentarios:

- Para evitar que se dañe la ps2 debido al sobrecalentamiento del LA6508 es 100% recomendable aplicar el Fix a la placa para Reducir su voltaje.

Mas informacion -> [2]

V11

  • Identificacion:

- Modelos: SCPH-50004A

- En el menu de la PS2 apretar Triangulo y comprobar que la version del software DVD es la 3.03E.

- Incorpora receptor infrarrojos de serie para el mando del DVD y ya no dispone de conector ilink (Firewire).

- Placa Base: GH-029

- BIOS 111

  • Esquemas:

Chips:

- O2

Mismos que la V10.

- DMS4

Mismos que la V10.

- Matrix Infinity

Mismos que la V10.

- Muppet

Mismos que la V10.

- Duo2 SE (Reprogramado)

Mismos que la V10.

  • Fusibles:

Mismos que la V10.

Comentarios:

- Para evitar que se dañe la ps2 debido al sobrecalentamiento del LA6508 es 100% recomendable aplicar el Fix a la placa para Reducir su voltaje.

Mas informacion -> Reducir Voltaje en la6508 Olvidate de Resistencias

Información Técnica PS2 SLIM

Desde que salió la PS-Two se han dado numerosos casos de PS-Two que se estropean tanto con chip como sin el, con discos originales o copias. Sony hace unos meses distribuyó unas placas base version V13;

(PAL - NTSC)



y recientemente la version V14 NTSC que incluye de serie una modificaciones para evitar que se quemen las bobinas de la lente.

Para poder indentificar la version que se tiene se suele mirar donde esta el precinto de garantia, si se encuentra en la parte trasera teoricamente es una V12 y si viene abajo una V13 o superior. Para poder saber exactamente que version mirar la comparativa.


Si la PS-Two no dispone de esta proteccion,


es muy recomendable aplicar uno o varios fixes para evitar que la lente o algun otro componente se dañe. En las V13 (las que tienen el fix oficial de Sony) siguen estropeandose aunque con muy poca frecuencia, existe diversidad de opiniones si es mejor protejerlas o no, en cualquier caso para mas informacion consultad el apartado de Protecciones.

Parece ser que existen problemas de compatibilidad con algunos juegos de PSX y PS2 con las ultimas placas de PS-Two V14; Sony ha detectado un fallo en algunos adaptadores de corriente y los cambia gratuitamente.

V12.1 (Sin Fix de Sony)

  • Identificacion:

- Modelos: SCPH-70002|3|4 SCPH-70011|12 SCPH-70000|6|7

- EE y GS separados.

- Placa Base: GH-032-11 - GH-032-12 - GH-032-21 - GH-032-22 - GH-032-31.


- BIOS 1110A.

  • Esquemas:

Chips:

- O2

Pstwo00 v12.jpg
Pstwo01 v12.jpg
Pstwo03 v12.jpg


DMS4
Matrix Infinity
Mupped
Duo2 SE (Reprogramado)
Fusibles

V12.2 (Sin Fix de Sony)

  • Identificacion:

- Modelos: SCPH-70002, SCPH-70003, SCPH-70004

- EE y GS estan en el mismo integrado.


- Placa Base: GH-035-11 - GH-035-21 - GH-035-22 - GH-035-31 - GH-035-41 - GH-035-61 - GH-035-71

  • Esquemas:

Chips:

- O2

Mismos que V12.1.

- DMS4

Mismos que V12.1.

- Matrix Infinity

Mismos que V12.1.

- Mupped

Mismos que V12.1.

- Duo2 SE (Reprogramado)

Mismos que V12.1.

  • Fusibles:

Mismos que V12.1

V13 (Con Fix de Sony)

  • Identificacion:

- Modelos: SCPH-70004 SCPH-70001

- Tiene una etiqueta de garantia en la parte inferior que tapa un tornillo.

- Identificar V13:

PAL - NTSC (Con Fix Sony)


- Placa Base: GH-032-13 - GH032-24 - GH-032-32 - GH-035-42 - GH-035-43


- BIOS B2110A D1010U

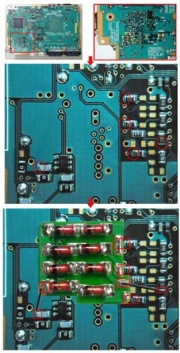

- Modificacion de sony en la circuiteria para protegenter las bobinas de la lente.

  • Esquemas:

Chips:

- O2

Mismos que V12.1 y V12.2.

- DMS4

Mismos que V12.1 y V12.2.

- Matrix Infinity

Mismos que V12.1 y V12.2.

- Mupped

Mismos que V12.1 y V12.2.

- Duo2 SE (Reprogramado)

Mismos que V12.1 y V12.2.

  • Fusibles:

Mismos que V12.1 y V12.2.

V14

  • Identificacion:

- Modelos: SCPH-75001 SCPH-75004

- Cambios en la placa y mejorada la proteccion de las bobinas.

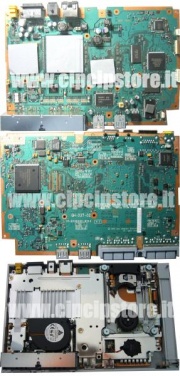

- Placa Base: GH-036-51 - GH-037-01 - GH-037-02 - GH-040-11 - GH-041-51


- BIOS B6120B D0020U

- Circuiteria de la proteccion de las bobinas

  • Esquemas:

Chips:

- DMS4 C/DVD

DMS4 V14 GH-0037 41.jpg


- Matrix Infinity C/DVD


- H2OMod


- Mars A750


- Cristal Chip 1.1

Cc11 v14.jpg
Cc11 v14b.jpg
  • Fusibles:
  • Comentarios:

Esta nueva version requiere tener las ultimas actualizaciones del firmware de los modchips y requieren nuevas versiones de modchips.

V15

  • Identificacion:

- Modelos: SCPH-77004 SCPH-77001

- Revision nueva de la placa y cambio del chip controlador de la lente del RS2004FS a RS2006EF.


- Placa Base: GH-051-02 - GH-051-12 - GH-051-32 - GH-051-51 - GH-052-12 - GH-052-32 - GH-052-51

- BIOS B6130B D0020U

  • Esquemas:

Chips:

Apple 75K
Apple 75K Plus
Matrix Infinity
ModBO 750
ModBO 4.0
H2OMod
  • Fusibles:

V16

  • Identificacion:

- Modelos: SCPH-79004 SCPH-79001 SCPH-79010

- Revision nueva de placa, cambios en los componentes internos, el lector y reduccion de peso.


- Placa Base: GH-061-12 - GH-061-51

- BIOS (no encontrada version para este modelo)

  • Esquemas:

Chips:

- ModBO 750

Modbo750 79001.jpg

- ModBO 4.0

  • Fusibles:

No encontrado esquema para este modelo.

V17

  • Identificacion:

- Modelos: SCPH-79004 SCPH-79001 SCPH-79010

- Revision minima de placa, cambios en el driver del DVD y en la BIOS.

- Placa Base: GH-062-12 - GH-062-51

- BIOS (no encontrada version para este modelo)

  • Esquemas:

Chips:

- ModBO 750

Modbo750 79001 2.jpg

- ModBO 4.0

  • Fusibles:

No encontrado esquema para este modelo.

V18

  • Identificacion:

- Modelos: SCPH-90004 SCPH-90001 (datacode 8A y 8B)

- Revision nueva de placa y reduccion de la misma, la fuente de alimentacion pasa a ser interna en vez de externa, cambios esteticos externos minimos y menor peso.


- Placa Base: GH-070-42 - GH-071-42

- BIOS (no encontrada version para este modelo)

  • Esquemas:

Chips:

- ModBO 750

Modbo750 90000.jpg

- ModBO 4.0

  • Fusibles:

No encontrado esquema para este modelo.

V19

  • Identificacion:

- Modelos: SCPH-90004 SCPH-90001 (datacode 8C y 8D)

- Revision minina, principalmente revision de BIOS y datacode para cerrar el bug que permite funcionar al FreeMCBoot (no funcional en estas versiones con este datacode).

- Placa Base: GH-072-42

- BIOS (no encontrada version para este modelo)

  • Esquemas:

Chips:

- ModBO 750

Mismos que en V18.

- ModBO 4.0

Mismos que en V18.

  • Fusibles:

No encontrado esquema para este modelo.

Protecciones

En algunas versiones concretas las consolas PS2 se estropean sin tener nada que ver la instalacion de los chips, por esta razon es necesario añadir una proteccion extra a la consola para evitar que su lector o algun integrado de la placa lleguen a estropearse. Existen varias modificaciones para proteger las consolas, dependiendo si son modelos PS2 o Pstwo el problema es diferente.

MODELOS V9, V10, V11

  • PROBLEMA

Tras numerosas pruebas marvicdigital descubrió que el problema es debido a la alteracion de la resistencia en las bobinas de la lente, causando un incremento del 95% en el consumo de corriente del integrado LA6508, esto provoca un sobrecalentamiento hasta que finalmente se acaba estropeando el LA6508.

[3]

  • PROTECCION

Despues de realizar numerosas pruebas se comprobó que la mejor solucion es alimentar el LA6508 con 5 Voltios, para conseguirlo la mejor opcion para muchos es utilizar los 5 voltios de la controladora USB.

Para conectar el cable con los 5 Voltios de la controladora USB al LA6508 hay 2 formas de harcerlo:

A- Cortar la pista por donde llega la corriente al LA6508 y conectarle el cable que hasta el punto de 5V de la controladora USB. (Recomendada)



B- Levantar la patilla nº 3 del LA6508 y soldarla a un cable que llegue hasta el punto de 5 Voltios de la controladora USB. (Solo expertos ya que al doblar la patilla del LA6508 puede romperse si no se tiene cuidado)


MODELOS V12, V13

  • PROBLEMA

Cuando lanzaron la Pstwo ademas de reducir el tamaño se redujo aun mas la calidad de sus componentes, prueba de ello es que aunque no se tenga instalado un chip y se sigan las normas basicas de cuidado se estropean. El problema no es solo uno, aunque algunos fallos son mas graves que otros.

RS2004FS


Aunque no es el culpable de que se fria la lente (causada por el bloqueo del Mechacon) es el integrado que envia la señal del tracking y focus. Existen protecciones que actuan directamente en el para limitar estas señales y no lleguen a estropear la lente. Tambien es recomendado disipar la calor que genera con una plaquita de cobre y silicona termica o de alguna otra forma para reducir su temperatura. En algunas ocasiones puede llegar a romperse.

Mechacon

Conocido como controlador CD/DVD en ocasiones concretas como parar el disco con la mano puede llegar a bloquearse, como resultado la lente constantemente esta trabajando con una intensidad superior a lo normal causando que se dañe la lente porque las bobinas se chamuscan [tracking y focus dan 0Ω por quemarse] o la lente se derrite.

Diodo Laser

Se ha comentado que se puede dañar el diodo laser en casos concretos por ejemplo mientras se habra la tapa y se cambie el disco con la consola encendida. Seria tan sencillo como cambiar siempre los juegos con la consola apagada pero existe un Fix que dice proteger el diodo Laser haciendo que no llegue una corriente excesiva.

Lente

Sony disminuye cada vez mas la calidad de las lentes llegando a utilizar lentes de plastico en vez de cristal. En ocasiones las lentes presentan una mala lectura con discos que no son originales. Un fallo frecuente es que la resistencia de las bobinas disminuye provocando literalmente que se queme la lente y ver un humillo blanco.

Temperatura

En algunas remesas concretas han habido problemas de sobrecalentamiento escesivo ademas, tras largos ratos de funcionamiento se alcanzas temperaturas altas que pueden provocar la alteracion poco a poco tras mucho tiempo de algunos chips especificos para controlar el lector hasta incluso derretir la lente.

Interferencias en la alimentacion

Cuando se realizaron pruebas para localizar la causa de las averias se llego a encontrar señales que provenian del transformador de corriente, esto es causa de una mala regularizacion de la salida de corriente continua del adaptador de corriente. Recientemente Sony cambia gratuitamente los adaptadores de determinadas remesas aunque quizas sea por otras razones.

Calidad de los discos utilizados

Para que la vida util del lector sea la mas alta es altamente recomendable poner discos que no esten rallados y en caso de ser grabables que tengan una calidad aceptable (Buenas marcas: Verbatim, Tdk,...) (Malas marcas: Princo, Bulk, Fotoprix,etc...) y esten grabados a baja velocidad (Recomendado 2X o 4X segun el disco y grabadora utilizada). El uso de Rips de DVD en CD es bastante perjudicial al tener que trabajar mas la lente para leer la misma cantidad de informacion en un DVD y por como estan organizados los datos en un DVD Rip.

PROTECCIONES OFICIALES

Existen diversas formas de proteger la PS-Two, algunas de ellas son mas eficaces que otras, otras se utilizan de complemento para asegurar una mayor proteccion. Existe diversas opiniones sobre que proteccion es mejor y si a las V13 es conveniente protegerlas o no. Lo que si es cierto es que actualmente no suelen estropearse los modelos de PS-Two mas nuevos como al principio.

[Proteccion mediante diodos]

La funcion de este metodo es de proteger las Bobinas de los picos de corriente aunque la proteccion no es tan eficaz como deveria ser al menos el Matrix Fix V1.

Matrix Fix V1


Mediante la colocacion de 8 diodos el Team Matrix informó que se consigue proteger directamente las bobinas de los picos de corriente. Este fix no asegura una proteccion perfecta, prueba de ello es que el Team Matrix sacase un Fix 2.0, aparte de numerosas personas a las que se le ha estropeado la Pstwo. Segun Teobserbo (conocido mienbro de otra web) los 8 diodos atenuan demasiado la señal, el RS2004FS la amplifica en determinadas ocasiones.

FIX TE OBSERVO 2

Esquema:


Instalacion:

Diodos 2.gif

Es una modificacion del Matrix Fix 1, aunque solo utilizan 6 diodos, segun su creador el problema es debido porque con los 8 diodos (Matrix Fix 1) el RS2004FS detecta la limitacion de la señal y la amplifica cada vez mas para intentar corregirla. Como resultado continuan cortocircuitando las bobinas al cabo del tiempo. Al utilizar solo 6 diodos el RS2004FS no se amplifica la señal debido a que no ha sido reducida tanto en comparacion con los 8 diodos (Matrix Fix 1).

[Proteccion especifica para bobinas]

De manera distinta al metodo de los diodos este proteje las bobinas, tienen mayor eficacia especialmente el Fix Origa segun la experiencia de mucha gente. Quitar estas protecciones es peligroso ya que la PS-Two al detectar la variacion producida por la proteccion varia la corriente y lo almacena, llegando a dañar la lente por un exceso de señal al despues de quitar la proteccion. Una forma de evitarlo es encender la PS-Two sin la lente justo despues de haber quitado la proteccion y dejarla unos segundos encendida, despùes apagar la consola y volver a conectar la lente (mucha precaucion al hacer ese paso o se podria dañar el RS2004FS).

Fix Origa

Este Fix es un filtro bajo para eliminar las interferencias. Se suele utilizar 2 partes: una para proteger el focus (color Azul) y otra para proteger el Tracking (color Verde). En las V13 (las que llevan el Fix de Sony) solo será necesario instalar las 2 piezas azules para proteger el Focus. Este Fix se puede complementar con el Matrix Fix V2 (PIC) para tener una mayor proteccion.

[4]

Summ0ne fix


Este fix intenta evitar picos de intensidad en las bobinas del tracking de la lente, se puede proteger el Focus con una resistencia de 4,7 KΩ.

[Proteccion mediante PIC]

En caso de anomalias durante la lectura apaga la consola. El Matrix Fix 2 solo protege en circunstacias concretas, en otras circunstacias de peligro no actua, parece ser que el Comsoft Fix es mas eficaz.

Matrix Fix V2

Es el segundo fix del Team Matrix, programando un 12c508 este se encarga de monitorizar la respuesta del Mechacon detectando un bloqueo concreto, en ese caso apaga la consola antes de que se dañe. Al igual que su primer Fix no protege al 100% la consola ya que el PIC detecta una combinacion de informacion logica que hace que se bloque el Mechacon pero tambien ocurre en otras situaciones por lo que en esos casos no actua. Este Fix se puede combinar con otro como el Matrix Fix V1, Fix Sial y Fix Origa Fix (Puede que con otros tambien pero actualmente no se dispone de mas informacion).

Esquemas y codigo no disponibles (si se encuentran se subiran aqui).

Comsoft Slim Fix V4

Diagrama:

Comsoft Slimline FIX V4.jpg

Codigo:

No disponible de momento.

Es Fix es esta basado en el Matrix Fix V2 pero su codigo es difierente, en caso de detectar una anomalia se puede saber porque su led parpadea mas rapido, lo que hace es apagar las salidas del RS2004FS, en caso que la anomalia dure mas de 200 ms teoricamente tiene que apagar la consola.

[Proteccion mediante Fusible Rearmable]

Su funcion es la de evitar que circule una intensidad alta para proteger componentes concretos como la lente y el RS2004FS, en caso que circule un una cantidad elevada de corriente el fusible se activa y deja de enviar señal evitando que se dañe los componentes en el caso que su consumo sea excesivo.

Fusible rearmable

Sustituir el fusible PS11 por uno rearmable de 400 o 500 ma para limitar la entrada de corriente al RS2004FS. En este caso la intensidad que circula por el Focus y Tracking del RS2004FS no son controladas, pudiendo ser aplicada la corriente excesiva a las bobinas. Es muy sencillo de hacer y aunque protege el RS2004FS de una intesidad escesiva no asegura la proteccion de las bobinas. Recomiendo utilizar un fix para proteger las bobinas.

Fix Sial

Mediante 2 fusibles rearmables de (100 ma) colocados en las salidas del RS que van a las bobinas, estas quedan protegidas en caso que la intensidad sea superior a lo normal.En algunos casos despues de instalar el fix la lectura de DVD's o CD's no sea correcta, en este caso hay que cambiar unas resistencias o modificar los potenciommetros de la lente.


[Proteccion mediante Regulador de corriente]

Su funcion es la de limitar la intensidad que circula por el RS2004, evitando que se dañe la lente en el caso que su consumo sea escesivo.

VanDrunen Fix

Mediante un LM317 o LM117, 4 resistencias de 10 Ohms-0'25W (se pueden sustituir por una de 1,8 Ohms-1W), 1 fusible de 2A y quitar el PS11 se consigue regular la corriente de entrada del RS para que no sea superior a 500 mA. Puede producir problemas en la lectura de cd's. Actualmente no suele utilizarse al haber alternativas mas sencillas y que actuan de la misma forma como utilizar un Fusble rearmable.

Esquemas no disponibles.

[Otras Protecciones]

Estas protecciones son de menos importancia que las otras aunque la mayoria por su facilidad pueden hacerse en combinacion con las otras para una mayor proteccion.

Pupazzo Fix 1

Consiste en reducir la temperatura del RS2004FS mediante estaño, silicona termica y una chapa o un trozo de cobre. Esto hace que temperatura baje aproximadamente 7º ayudando a evitar una temperatura critica en el RS2004FS. En ningun caso evita interferencias, picos de corriente ni que se dañen las bobinas por lo que aconsejable que se acompañe de otra proteccion.

Descarga: [5]

Pupazzo Fix 2

Evita el pico de tensión que va al RS2004FS al cerrar la tapa del lector. Es necesario un cable para hacer un puente o un trozo de cinta para pegar el pulsador. Es muy sencillo pero solo protege en este caso concreto. Es altamente recomendable añadir otra proteccion.

Descarga: [6]

Extras by Teobservo

Esquema:

Resistencias paralelo.gif

Las 4 resistencias para las bobinas Focus y Tracking que estan situadas donde se sueldan los diodos, suelen tener un valor de 30KΩ (303), en ocasiones las 2 resistencias del Tracking son de 68KΩ (683), en este caso a veces suelen haber problemas de lectura en CD's o DVD's, para solucionarlo hay que soldar otra resistencia de 68KΩ (683) en paralelo (encima de la otra si es SMD) obteniendo un valor aproximado de 34KΩ. Hay que tener en cuenta que este proceso es opcional y solo debe hacerse en caso de presentar problemas de lectura, para evitar problemas se aconseja prestar completa atencion para que no surgan errores utilizando si es necesario una Lupa para poder obserbar mejor y una vez realizado comprobar el valor de las resistencias con un tester. Tambien aconseja quitar 2 resistencias de 22Ω para evitar que se fundan los diodos laser consiguiendo aparte de proteger la lente poder reducir los potenciometros de la lente mas halla de los 500Ω en caso de fallo de lectura;, ademas de esto tambien recomienda colocar una resistencia de 100KΩ para proteger la lente en caso de una apertura repentina.

PROTECCIONES COMERCIALES

Cable Sial

El fix viene puesto en el cable que conecta la placa y la lente, ,evitando tener que cortar las pistas y la alteracion de las caracteristicas de los fusibles en caso que la temperatura aumente mucho al soldarlos. Hay que tener cuidado al conectar el cable porque puede ir justo a la hora de conectar y si no se tiene cuidado podria partirse alguna pista del cable. Se puede combinar con el Matrix Fix V2 sin problemas.

Fix Origa

Este Fix es un filtro bajo para eliminar las interferencias. Se suele utilizar 2 partes: una para proteger el focus (color Azul) y otra para proteger el Tracking (color Verde). En las V13 (las que llevan el Fix de Sony) solo será necesario instalar las 2 piezas azules para proteger el Focus. Este Fix se puede complementar con el Matrix Fix V2 (PIC) para tener una mayor proteccion.

[7]

SubZero Fix


Version comercial que incluye Summ0ne Tracking Fix + Summ0ne Focus Fix + Subzero Mechacon Fix.

Comsoft Slim Fix V4

Comsoft Slimline FIX V4.jpg

Version Comercial del Comsoft Slim Fix V4 (SlimlineFIX V4).

M Fix

Version Comercial del Matrix Fix V2.

Matrix Fix Pro

Version Comercial del Matrix Fix V2.

Matrix Fix Pro

Version Comercial del Matrix Fix V2.

NeoFix modificado

Version Comercial del Matrix Fix V1+V2.

V12 Neo Fix Plus V2

Version Comercial del Matrix Fix V1+V2.

V12 Neo Fix XIII

Version Comercial del Matrix Fix V1+V2.

V12FIX

Version comercial del vanDrunen Fix.

Revolution Fix

Este nuevo fix parece ser una mezcla del Origa y el Matrix Fix V2 (pic) en una unica placa. Segun el manual funciona correctamente en V12 y V13 siguiendo las indicaciones correctamente. En las V14 por confirmar que funciona.

Descarga: [8]

COMBINACION DE PROTECCIONES

Por si hay dudas de que protecciones usar, estas combinaciones son las que dan mejores resultados a la gran mayoria de gente aunque siempre hay algun caso aislado que falla pero suele ser por una mala instacion o un caso de muerte súbita.

- Matrix Fix V2 + Disipador RS2004FS + Sial Fix.

- Matrix Fix V2 + Disipador RS2004FS + Fix Origa.

- Matrix Fix V2 + Disipador RS2004FS + Fix PS11 Rearmable + Matrix Fix V1.

- Fix Teobservo 2 + Disipador RS2004FS + Fix PS11 Rearmable + extras.

Lentes

PS2 (V1 - V4)

  • Lente KHS-400A (SONY)
Laser lens optical pick up for game KHS 400A .jpg

- Montada en modelos japonesas SCPH1xxxx (por confirmar).

  • Lente KHS-400B (SONY)

- Montada en modelos SCPH3000x PAL y NTSC.

PS2 (V5 - V11)

  • Lente KHS-400C (SONY)

- Montada en modelos SCPH3x00xR , SCPH5000x. Es compatible entre sí con la lente KHS-400B, pero debido a las diferecias de tamaño entre la B y C en algunas versiones de consolas no es posible intercambiarlas directamente (es dificil pero no imposible).

  • Lente HD7 (SANYO)

- Montada en modelos SCPH3x00xR y SCPH5000x. Existen dos variantes, popularmente "R" y "HD7" esta última lleva marcado HD7 en su cubierta plástica, existiendo tambien variantes de cuerpo metalico y plástico. Las HD7 y "R" son compatibles entre sí, pero son incompatibles con las KHS-400x de SONY.

PS-Two (V12 - V19)

  • Lente SPU-3170 (PHILIPS)

- Protector metálico de forma aproximadamente triangular, es incompatible con la KHM-430 y PVR-802W ya que lleva diferente tamaño y carro sobre el que va montada.

  • Lente KHM-430 (SONY)
  • Lente PVR-802W (MITSUMI)

- Protector metálico de forma cuadrada. Estas dos son compatibles entre sí y algo más pequeñas que la SPU3170. Para cambiar una de estas por la SPU-3170 dado que el tamaño y modo de montaje varían, se requiere cambio no solo de lente sino del mecanismo completo del lector, además de la reprogramacion de la eeprom.

  • Lente TDP-082W

- En realidad no es una lente sino un lector con lente PVR-802W, pero cambia en el mecanismo y los flex de conexion a la placa.

  • Lente TDP-182W
Ps2 full optical 7900.gif

- Mismo lector con lente PVR-802W que el anterior pero cambia las conexiones del lector y los flex.

  • Fotos para comparar lentes:

PVR-802W


SPU-3170


El aspecto de la lente KHM-430 es identico a la PVR-802W menos por por una marca en el plastico que identifica el modelo.

Instalaciones de chip

Reparaciones

Comprobar funcionamiento correcto del RS2004FS

Medir con el tester en modo continuidad el valor entre masa y cada patilla. Los valores deben ser aproximados varian segun placa y tester utilizado.


  • Medidas:

01= 639 - 28= 574

02= 666 - 29= 666

02= 666 - 29= 666

03= 703 - 30= 666

04= 533 - 31= 706

05= 703 - 32= 706

06= 676 - 33= 706

07= 680 - 34= 706

08= GND - 35= 706

09= 599 - 36= 706

10= 598 - 37= 531

11= 598 - 38= 535

12= 604 - 39= 534

13= 604 - 40= 702

14= GND - 41= GND

15= 605 - 42= GND

16= 605 - 43= 623

17= 605 - 44= 624

18= 605 - 45= 626

19= GND - 46= 628

20= 533 - 47= 693

21= 533 - 48= 675

22= 533 - 49= 674

23= 533 - 50= 532

24= 533 - 51= 681

25= 698 - 52= 672

26= 572 - 53= 675

27= 126 - 54= 682
