Cambiar pila interna Dreamcast

Para consultas y debates sobre el contenido de este artículo, visita el Hilo oficial.


Contenido

- Materiales necesarios

  • Consola Dreamcast (obvio).
  • Destornillador Phillips.
  • Soldador.
  • Estaño.
  • Flux.
  • Bomba de succión o Malla desoldadora.
  • Portapilas Vertical "2032"
  • Pila ML2032:
Dreamcast Cambio de Pila 01.jpg


- Desmontaje de la consola

  • Desconectamos el Módem de la consola.
  • Colocamos la consola boca abajo.

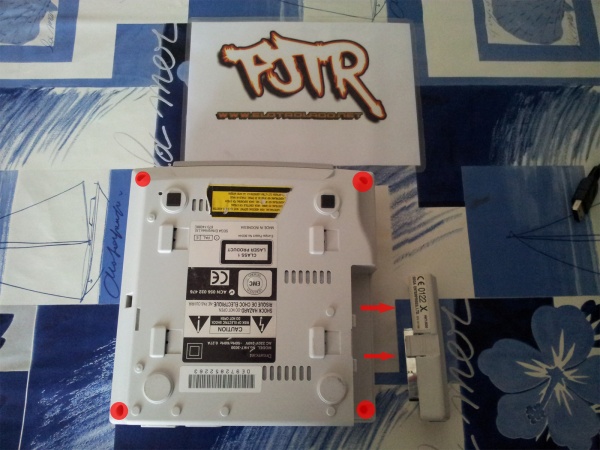

  • Quitamos los 4 tornillos que sujetan la carcasa, su ubicación esta marcado con un circulo rojo.
Dreamcast Engrase Lector 01.jpg
  • Colocamos la consola boca arriba y extraemos la carcasa.

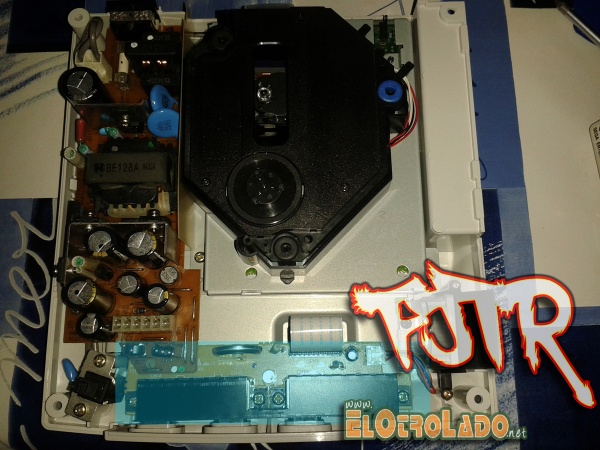

  • Ahora tenemos que extraer el conector de mandos, que es donde esta ubicada la pila interna encargada de guardarnos la fecha, en la foto que se muestra a continuación, marcamos en cyan la pieza que tenemos que extraer:
Dreamcast Cambio de Pila 02.jpg

- Extraer el conector de mandos

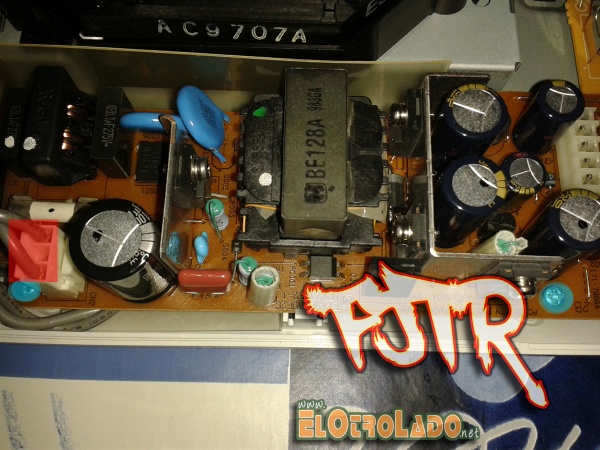

  • Nos centramos en la fuente de alimentación, retiramos los 2 tornillos marcados en cyan y el conector de la corriente marcado en rojo, mostrados en la siguiente foto.
Dreamcast Cambio de Pila 03.jpg
  • Tiramos hacia arriba teniendo en cuenta la pequeña pestaña que sujeta la fuente.

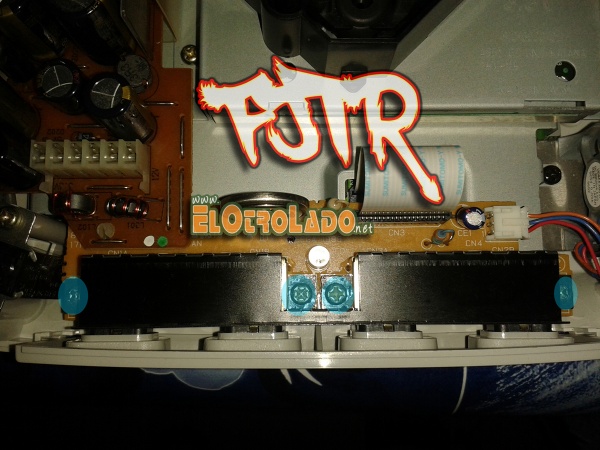

  • Ahora nos centramos en el conector de mandos, desmontando los 4 tornillos marcados en cyan.
Dreamcast Cambio de Pila 04.jpg
  • Desconectamos la faja de datos.
  • Desconectamos el conector del ventilador.
  • Tiramos hacia arriba haciendo un poco de palanca con el plástico que recubre el puerto de mandos y ya lo tenemos fuera.

- Desoldar pila original

  • Con el conector en la mano identificamos la pila señalada con una flecha en rojo.
Dreamcast Cambio de Pila 05.jpg

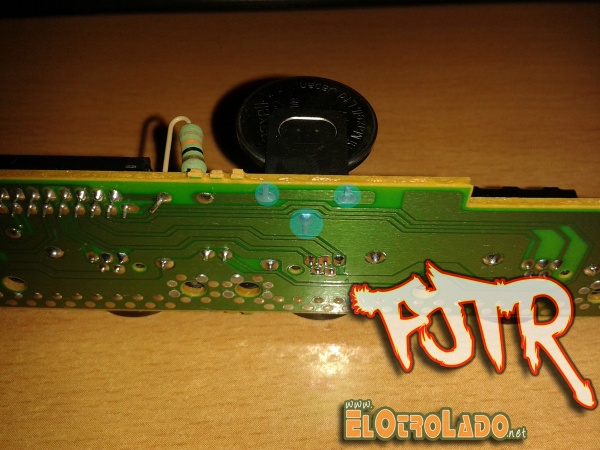

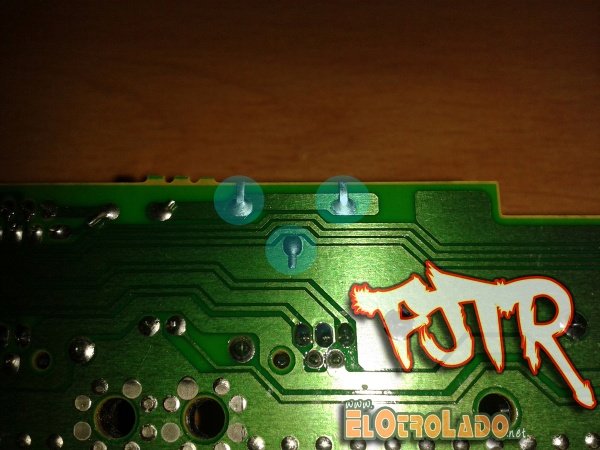

  • Le damos la vuenta y encontraremos los puntos a desoldar, marcados en cyan.
Dreamcast Cambio de Pila 06.jpg
Dreamcast Cambio de Pila 07.jpg

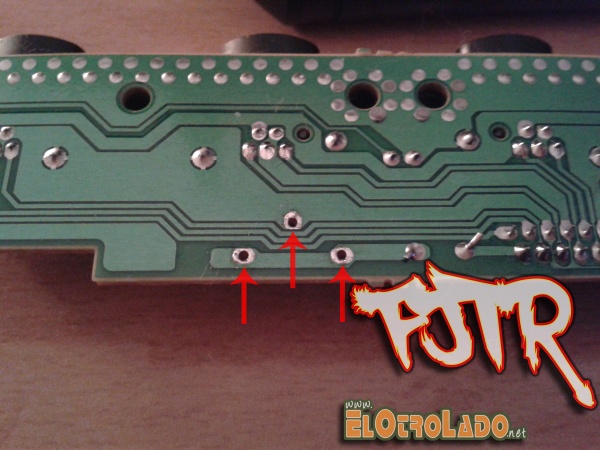

  • Hay que hacerlo con cuidado de no dañar las pistas ni quemar la placa, nos puede ayudar la bomba de succión (o malla desoldadora) y flux.
Dreamcast Cambio de Pila 08.jpg

- Instalar la nueva pila

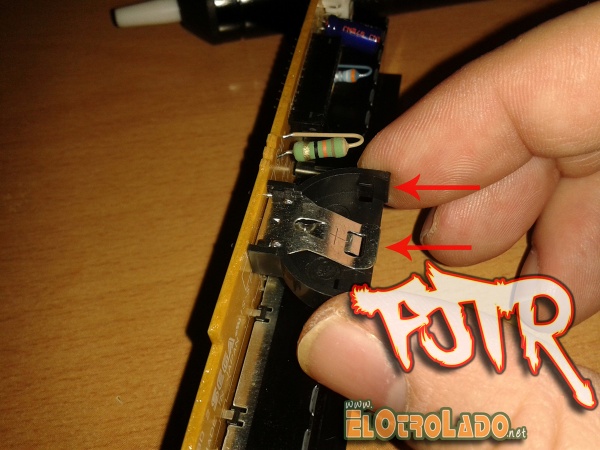

  • Tenemos que colocar el portapilas en la misma posición que estaba la pila original que traia la Dreamcast, no os preocupéis que no hay márgen de error solo tiene una posición.
Dreamcast Cambio de Pila 09.jpg

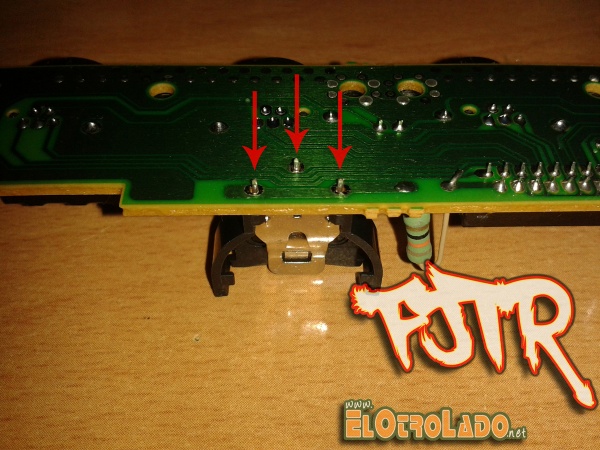

  • Encajarlo hasta el fondo y volteamos el conector tal y como se muestra en la foto para soldar los 3 puntos marcados.
Dreamcast Cambio de Pila 10.jpg

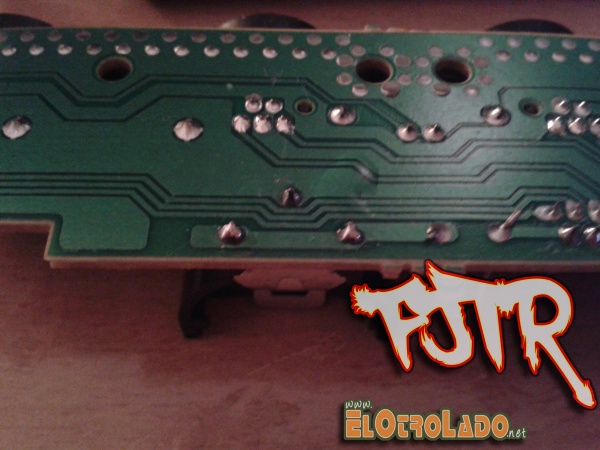

  • Así queda.
Dreamcast Cambio de Pila 11.jpg
  • A continuación insertamos la pila, en la pestaña del portapilas os marca la polaridad correcta, no hay mayor complicación.
Dreamcast Cambio de Pila 12.jpg
  • Aqui la pila insertada en su portapilas.
Dreamcast Cambio de Pila 13.jpg

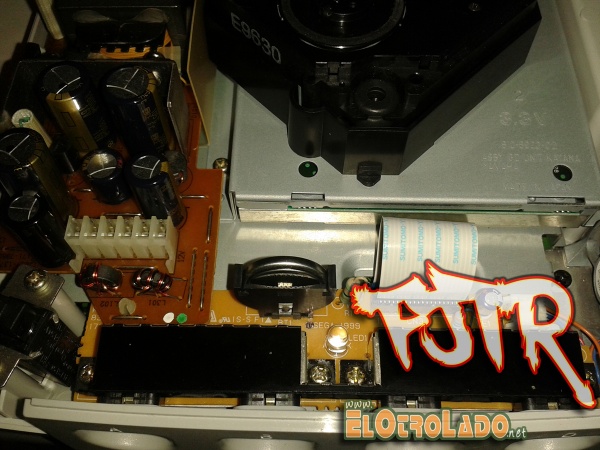

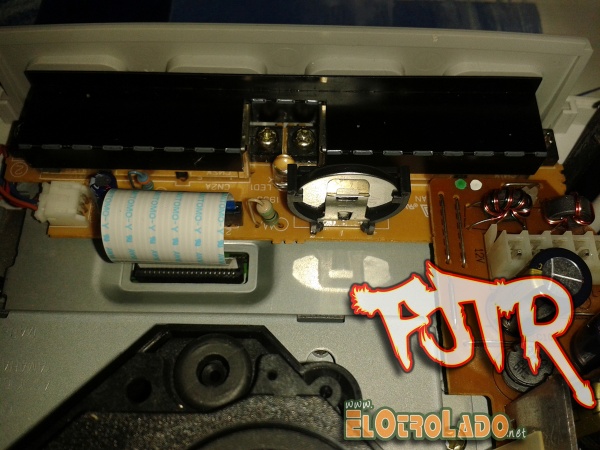

  • Volvemos a montar la consola.
Dreamcast Cambio de Pila 15.jpg
Dreamcast Cambio de Pila 16.jpg

- Notas referente al tipo de pila usado

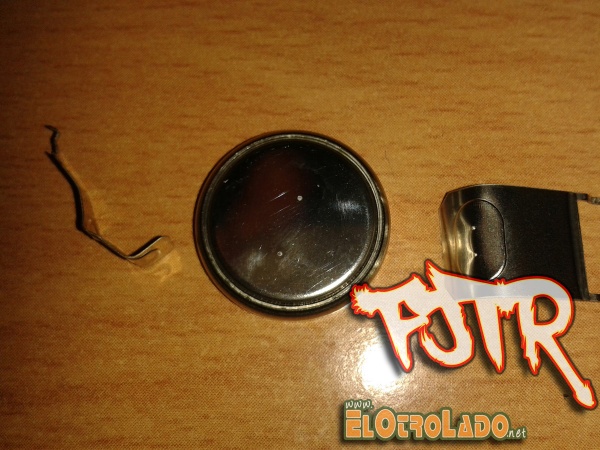

En este tutorial hemos escogido el modelo de pila ML2032 3V porque es la que monta la Dreamcast originalmente, a continuación os muestro la pila original con los conectores desmontados:

Dreamcast Cambio de Pila 17.jpg
Dreamcast Cambio de Pila 18.jpg

Así que desde este tutorial se desaconseja totalmente los modelos CR2032 3v (por no ser recargable) y la LIR2032 3.6v (por no ser del mismo voltaje).
