[XBOX 1.4] Consulta sobre características técnicas de condensador SMD destruido

Muy buenas!

Estoy en proceso de restauración y reparación de mi XBOX 1.4 que, como casi todas las 1.0 ~ 1.4, ha sufrido de leaks de ácido del maldito condensador de la muerte (clock cap). Ahora mismo tengo varios frentes abiertos (reparación de pistas, sustitución de condensadores, etc...), pero el que más me preocupa es restaurar un componente SMD que quedó completamente destruído por el leak del condensador maldito, exactamente el C7G7 (adjunto foto de la ubicación exacta):
  • Aquí la foto antes de quitar el condensador de la muerte:
    Imagen
  • Aquí otro ángulo distinto ya sin los condensadores:
    Imagen
No tengo muy claro hasta qué punto es crítico dicho componente, pero tal y como he leído en otros foros extranjeros, debe tener su razón de ser y preferiría poder restaurarlo con alguno que tuviera las mismas características técnicas; así pues, si alguno de los presentes conociera sus specs o pudiera intentar medir su capacidad en una xbox funcional, os lo agradecería muchísimo! En el peor de los casos intentaré reparar el resto de puntos ya diagnosticados e identificados e intentaría arrancarla sin este componente.

Saludos y gracias!

Protoss
Those are some small components, had to desolder them to get a good reading. getting them soldered back on the board was a pain with my way to big iron. any way C7G7 is a 100nF capacitor, R7G3 is 285Ω and R7G2 is 3kΩ.


Fuente: https://www.reddit.com/r/originalxbox/c ... d_in_good/

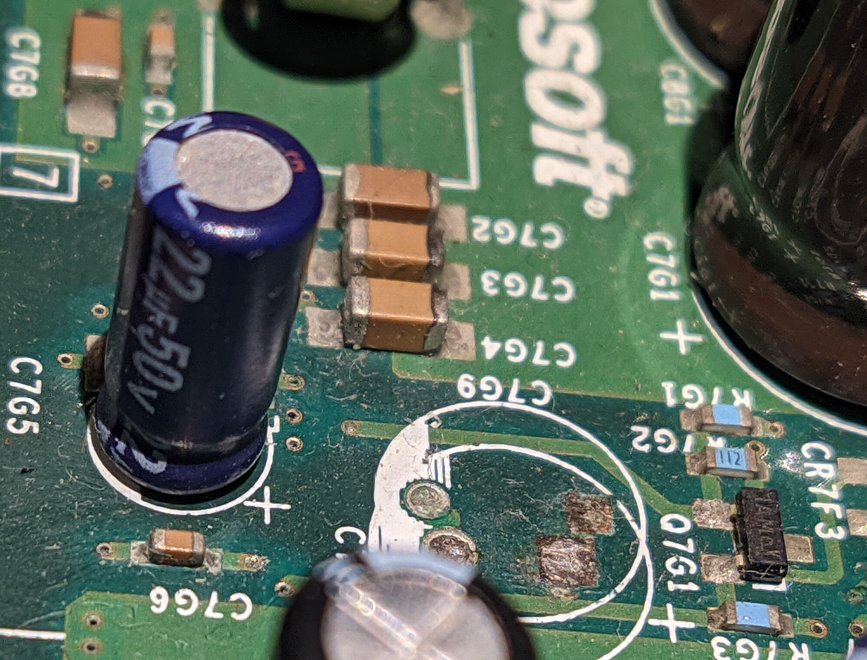

Solo añadir que C7G7 aparece como C7G6 en versiones inferiores, aunque seguramente tienen la misma capacidad.

Imagen
hal9000 escribió:
Those are some small components, had to desolder them to get a good reading. getting them soldered back on the board was a pain with my way to big iron. any way C7G7 is a 100nF capacitor, R7G3 is 285Ω and R7G2 is 3kΩ.


Fuente: https://www.reddit.com/r/originalxbox/c ... d_in_good/

Solo añadir que C7G7 aparece como C7G6 en versiones inferiores, aunque seguramente tienen la misma capacidad.

Imagen


¡Gracias por la rápida respuesta @hal9000 ! Suerte que has copy-pasteado el extracto de texto relacionado con el condensador, porque no consigo acceder al enlace que has pasado, ni siquiera buscando vía google el título del hilo en reddit [comor?]

Sabiendo esto, ya puedo ir pidiendo recambios, solamente espero poder exponer algo de las pistas de cobre originales, está tan calcinado que por más que rasco no veo dónde podría soldarlo.

¡Saludos!
Protoss
hola no creo que haga falta parece que es parte del clokc pero aqui una lista
https://par.strindevall.com/2020/09/21/ ... therboard/

lo he medido onboard me da 88uf que son 100uf no es defiar al estar conectado a otros componentes, en la lista aparece como 22uf que para smd es mucho y hace consonancia con el valor del que se funde que es 1f (1000uf)
Motherboard Revision 1.4
Motherboard Capacitor ⌀ (mm) L (mm) Capacitance Voltage Notes
C1E1 3 10 23.2 3300µF 6.3
C1G1 4 12.7 24.8 3300µF 10
C1G3 2 5.3 11.4 22µF 25
C1G6 2 5.3 11.4 22µF 25
C2E4 3 10 23.2 3300µF 6.3
C2G2 2 5.3 11.4 22µF 25
C3B2 5 6.2 11.4 100µF 25
C3E2 3 10 23.2 3300µF 6.3
C3F10 5 6.2 11.4 100µF 25
C3F6 2 5.3 11.4 22µF 25
C3G1 2 5.3 11.4 22µF 25
C4F9 6 10 20 1500µF 6.3 HD J2
C4G1 5 6.2 11.4 100µF 25
C4G4 2 5.3 11.4 22µF 25
C4G8 2 5.3 11.4 22µF 25
C5A4 7 8.1 15.6 680µF 16
C5F4 5 6.2 11.4 100µF 25
C5F5 2 5.3 11.4 22µF 25
C5G1 5 6.2 11.4 100µF 25
C6A10 9 4 5.5 10µF 16 Sheathed
C6A11 9 4 5.5 10µF 16 Sheathed
C6A4 9 4 5.5 10µF 16 Sheathed
C6B4 9 4 5.5 10µF 16 Sheathed
C6B6 9 4 5.5 10µF 16 Sheathed
C6G1 2 5.3 11.4 22µF 25
C6G2 5 6.2 11.4 100µF 25
C6G3 5 6.2 11.4 100µF 25
C7B2 8 6.3 4.7 47µF 16 Sheathed
C7B5 2 5.3 11.4 22µF 25
C7E2 6 10 20 1500µF 6.3 HD J2
C7F1 6 10 20 1500µF 6.3 HD J2
C7G1 4 12.7 24.8 3300µF 10
C7G3 1 8.2 12.4 1F 2.7 Clock
C7G6 2 5.3 11.4 22µF 25
C8C2 2 5.3 11.4 22µF 25
C8E3 2 5.3 11.4 22µF 25
Power Supply Unit Delta DPSN-96BP
Motherboard Capacitor ⌀ (mm) L (mm) Capacitance Voltage
C1 1 22 35 150µF 400
C152 6 10.2 20 1000µF 16
C302 7 10 30 2200µF 10
C303 7 10 30 2200µF 10
C304 7 10 30 2200µF 10
C306 4 4.3 7.6 10µF 25
C503 4 4.3 7.6 10µF 25
C508 5 4.3 7.6 0.22µF 50
C901 3 6.4 11.5 100µF 25
C902 3 6.4 11.5 100µF 25
C90C 2 5.1 11.7 47µF 25
Bill of Materials
If you want to order capacitors I made these BOMs with the relevant information you need.

Motherboard
Capacitor ⌀ (mm) L (mm) Capacitance Voltage Count
1 8.2 12.4 1F 2.7 1
2 5.3 11.4 22µF 25 13
3 10 23.2 3300µF 6.3 3
4 12.7 24.8 3300µF 10 2
5 6.2 11.4 100µF 25 7
6 10 20 1500µF 6.3 3
7 8.1 15.6 680µF 16 1
8 6.3 4.7 47µF 16 1
9 4 5.5 10µF 16 5
That makes 36 in total.

Power Supply
Capacitor ⌀ (mm) L (mm) Capacitance Voltage Count
1 22 35 150µF 400 1
2 5.1 11.7 47µF 25 1
3 6.4 11.5 100µF 25 2
4 4.3 7.6 10µF 25 2
5 4.3 7.6 0.22µF 50 1
6 10.2 20 1000µF 16 1
7 10 30 2200µF 10 3
That makes 11 in total.


https://boardmaps.silvestron.com/microsoft-xbox/v1.0

saludos
sonoro escribió:hola no creo que haga falta parece que es parte del clokc pero aqui una lista
https://par.strindevall.com/2020/09/21/ ... therboard/

lo he medido onboard me da 88uf que son 100uf no es defiar al estar conectado a otros componentes, en la lista aparece como 22uf que para smd es mucho y hace consonancia con el valor del que se funde que es 1f (1000uf)
Motherboard Revision 1.4
Motherboard Capacitor ⌀ (mm) L (mm) Capacitance Voltage Notes
C1E1 3 10 23.2 3300µF 6.3
C1G1 4 12.7 24.8 3300µF 10
C1G3 2 5.3 11.4 22µF 25
C1G6 2 5.3 11.4 22µF 25
C2E4 3 10 23.2 3300µF 6.3
C2G2 2 5.3 11.4 22µF 25
C3B2 5 6.2 11.4 100µF 25
C3E2 3 10 23.2 3300µF 6.3
C3F10 5 6.2 11.4 100µF 25
C3F6 2 5.3 11.4 22µF 25
C3G1 2 5.3 11.4 22µF 25
C4F9 6 10 20 1500µF 6.3 HD J2
C4G1 5 6.2 11.4 100µF 25
C4G4 2 5.3 11.4 22µF 25
C4G8 2 5.3 11.4 22µF 25
C5A4 7 8.1 15.6 680µF 16
C5F4 5 6.2 11.4 100µF 25
C5F5 2 5.3 11.4 22µF 25
C5G1 5 6.2 11.4 100µF 25
C6A10 9 4 5.5 10µF 16 Sheathed
C6A11 9 4 5.5 10µF 16 Sheathed
C6A4 9 4 5.5 10µF 16 Sheathed
C6B4 9 4 5.5 10µF 16 Sheathed
C6B6 9 4 5.5 10µF 16 Sheathed
C6G1 2 5.3 11.4 22µF 25
C6G2 5 6.2 11.4 100µF 25
C6G3 5 6.2 11.4 100µF 25
C7B2 8 6.3 4.7 47µF 16 Sheathed
C7B5 2 5.3 11.4 22µF 25
C7E2 6 10 20 1500µF 6.3 HD J2
C7F1 6 10 20 1500µF 6.3 HD J2
C7G1 4 12.7 24.8 3300µF 10
C7G3 1 8.2 12.4 1F 2.7 Clock
C7G6 2 5.3 11.4 22µF 25
C8C2 2 5.3 11.4 22µF 25
C8E3 2 5.3 11.4 22µF 25
Power Supply Unit Delta DPSN-96BP
Motherboard Capacitor ⌀ (mm) L (mm) Capacitance Voltage
C1 1 22 35 150µF 400
C152 6 10.2 20 1000µF 16
C302 7 10 30 2200µF 10
C303 7 10 30 2200µF 10
C304 7 10 30 2200µF 10
C306 4 4.3 7.6 10µF 25
C503 4 4.3 7.6 10µF 25
C508 5 4.3 7.6 0.22µF 50
C901 3 6.4 11.5 100µF 25
C902 3 6.4 11.5 100µF 25
C90C 2 5.1 11.7 47µF 25
Bill of Materials
If you want to order capacitors I made these BOMs with the relevant information you need.

Motherboard
Capacitor ⌀ (mm) L (mm) Capacitance Voltage Count
1 8.2 12.4 1F 2.7 1
2 5.3 11.4 22µF 25 13
3 10 23.2 3300µF 6.3 3
4 12.7 24.8 3300µF 10 2
5 6.2 11.4 100µF 25 7
6 10 20 1500µF 6.3 3
7 8.1 15.6 680µF 16 1
8 6.3 4.7 47µF 16 1
9 4 5.5 10µF 16 5
That makes 36 in total.

Power Supply
Capacitor ⌀ (mm) L (mm) Capacitance Voltage Count
1 22 35 150µF 400 1
2 5.1 11.7 47µF 25 1
3 6.4 11.5 100µF 25 2
4 4.3 7.6 10µF 25 2
5 4.3 7.6 0.22µF 50 1
6 10.2 20 1000µF 16 1
7 10 30 2200µF 10 3
That makes 11 in total.


https://boardmaps.silvestron.com/microsoft-xbox/v1.0

saludos


Hola de nuevo,
¡Gracias por las páginas adicionales y por tomarte la molestia de medir su valor onboard @sonoro! Hasta ahora solamente disponía de las listas de condensadores through-hole en la twiki de console5 (enlace aquí).

Veo que tu medición del condensador es tres órdenes de magnitud superior al valor que compartió @hal9000 en su anterior mensaje (100uF vs 100nF), ¿Sería mucha molestia verificar de nuevo la lectura? Me parece una diferencia bastante grande, y encajaría con tu comentario de que para componentes SMD estos valores parecen demasiado altos; por otro lado, el condensador de 22uF es el C7G6, es el que está justo debajo del de clock, no es SMD sino through-hole y ya lo tengo controlado (confusiones varias cuando de una revisión a otra un mismo código de componente pasa de un tipo de condensador a otro...)

También es cierto que si el condensador forma parte del circuito del clock, la probabilidad de que una vez sacado el condensador de la muerte éste ya no haga falta aumente, así que cruzaré los dedos para que sea así.

¡Saludos!
El condensador que necesitas es de 100 nanoFaradios, si te fijas la placa está llena de ellos, son lo que se llama de "desacoplo" para evitar que en las líneas de alimentación queden restos de señales, interferencias, etc.
Protoss escribió:Hola de nuevo,
¡Gracias por las páginas adicionales y por tomarte la molestia de medir su valor onboard @sonoro! Hasta ahora solamente disponía de las listas de condensadores through-hole en la twiki de console5 (enlace aquí).

Veo que tu medición del condensador es tres órdenes de magnitud superior al valor que compartió @hal9000 en su anterior mensaje (100uF vs 100nF), ¿Sería mucha molestia verificar de nuevo la lectura? Me parece una diferencia bastante grande, y encajaría con tu comentario de que para componentes SMD estos valores parecen demasiado altos; por otro lado, el condensador de 22uF es el C7G6, es el que está justo debajo del de clock, no es SMD sino through-hole y ya lo tengo controlado (confusiones varias cuando de una revisión a otra un mismo código de componente pasa de un tipo de condensador a otro...)

También es cierto que si el condensador forma parte del circuito del clock, la probabilidad de que una vez sacado el condensador de la muerte éste ya no haga falta aumente, así que cruzaré los dedos para que sea así.

¡Saludos!


eso es mas facil 22uf seguro ja ja, medi el pequeño C7G6 que sera de 100nf pero el tester da 88uf
Imagen

Adjuntos

Cuidado con las siglas, los microfaradios se expresan con la letra μF, pero en no pocos sitios lo expresan con uF y hasta con mF, los cuales son fáciles de confundir con los nanofaradios (nF).
