Raspberry pi 3b y 3b+: Retropie 4.4 CRT BETA2 para TODOS los cables 240p (vga666, scart2pi, rgbpi)

@gambaman Pues ya los he pedido...



Ya me dirás que hago con 10 de estos

D_Skywalk escribió:@gambaman Pues ya los he pedido...


Ya me dirás que hago con 10 de estos

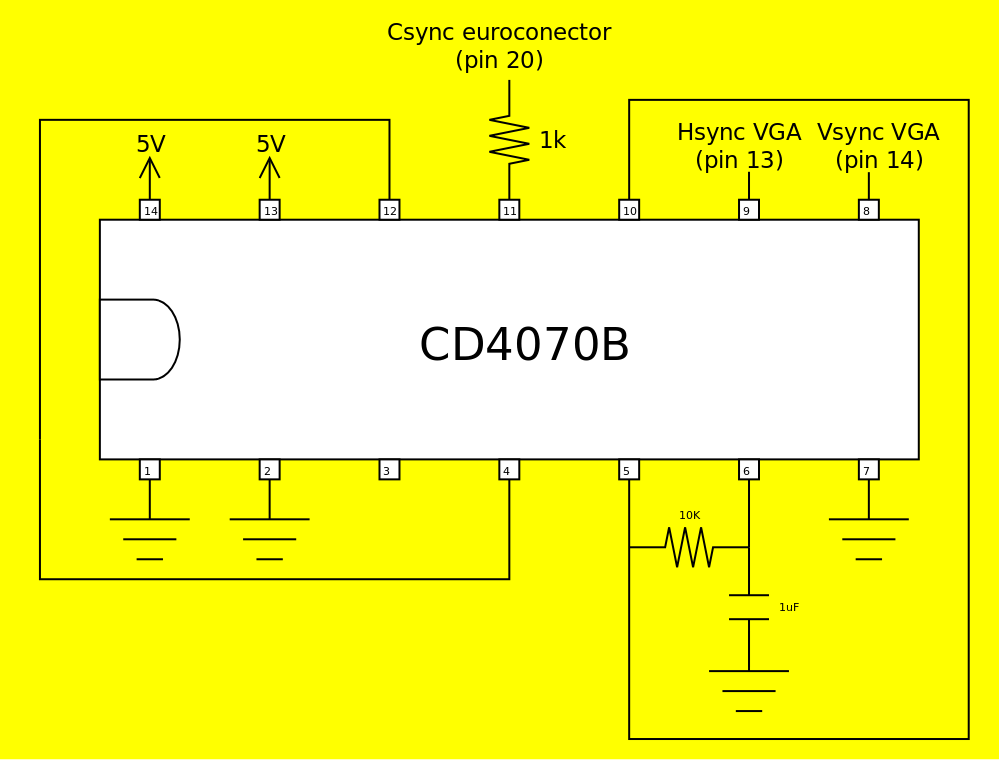

Te adjunto un ejemplo de como hacer las conexiones.



Ten en cuenta lo siguiente:

• No lo he probado y no me hago responsable de ningún daño.
• Debes tener en cuenta la muesca de la izquierda al hacer las conexiones. De lo contrario conectarás la alimentación al revés y provocarás un cortocircuito.
• Las conexiones a Vsync y Hsync de la VGA son intercambiables.

Avísame si llega a funcionar sin que explote nada.

hola a ver si me podeis ayudar. Como hago el cable para pasar de vga666 a rgb gnd y sincronismo compuesto. Tengo el monitor original arcade y solo tiene esa entrada. Hay sitios que dicen que junte la señal de sincronismo vertical y horizontal (pines 13,14 del vga) , para sacar el sincronismo compuesto. Pero hay otros sitios que dice que no se haga eso que no es bueno.
