Problema salida por componentes en v7 - editado

Hola a todos, en primer lugar un saludo. Acabo de recuperar mi ps2 tras unos cuantos años criando polvo y me ha surgido un problema:
Como ahora tengo una tele HD con entrada por componentes, me decidí a comprar un cable para ver si realmente mejora la imagen. Hoy me ha llegado y he corrido como un niño con zapatos nuevos a probarlo, y me encuentro con que la imagen aparece con un tono violeta. Parece que no hubiese verdes en toda la imagen.

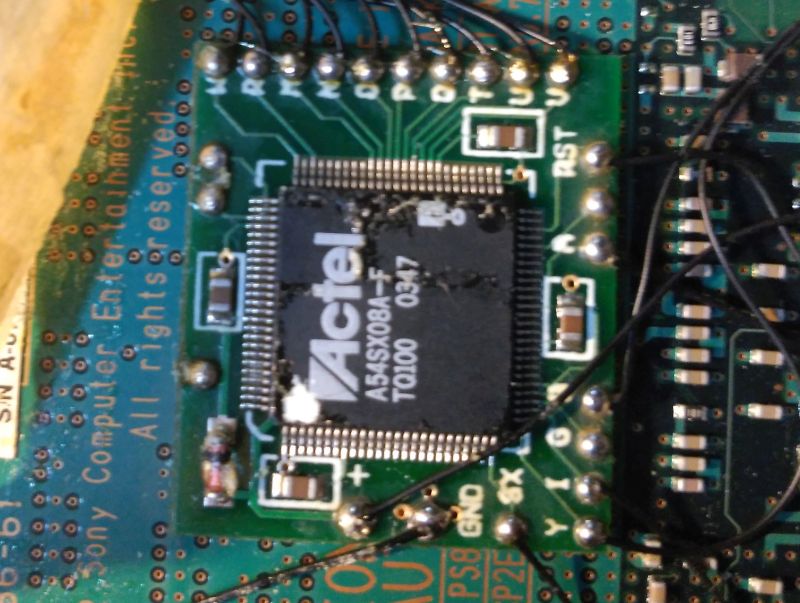

Me he puesto a indagar en internet y he dado con este sitio. Por lo que he entendido, puede deberse a que se le haya realizado un "RGB fix", de lo cual no estoy seguro porque la compré ya de segunda mano.He abierto la consola y he podido comprobar que tiene un chip instalado, pero no tengo ni idea de cual es. Os pongo una foto adjunta por si lo sabéis identificar.
También he buscado el esquema del RGB fix para mi consola (una v7) pero casi todas las imágenes que he encontrado están rotas y no puedo comprobar si se le ha hecho la modificación o no.
EDITO:
La placa tiene el modchip con chopocientos cables por una cara, y dos puentes por la cara opuesta. Si no me equivoco tras muchas horas de indagar en internet es un Matrix MXL2. Hay un puente que creo identificar con el mencionado RGB fix, pero uno de los puntos que une no es el mismo que veo en un esquema de internet:
Puente en mi PS2
http://i800.photobucket.com/albums/yy285/Mazinfriki/puente_zpspi8wnnbh.jpg

Puente a realizar en las V7 (sacado de http://www.picsystems.net/fotos_instalaciones_jerome_dd.htm)
http://www.picsystems.net/imagenes_instalaciones/V7_JJ_NtscFix.jpg

¿Alguien con experiencia podría confirmarme si eso es un puente para hacer el RGB fix? ¿Si lo corto simplemente quedará anulado o puedo tener problemas?

Muchas gracias por adelantado.
Piernas escribió:Hola a todos, en primer lugar un saludo. Acabo de recuperar mi ps2 tras unos cuantos años criando polvo y me ha surgido un problema:
Como ahora tengo una tele HD con entrada por componentes, me decidí a comprar un cable para ver si realmente mejora la imagen. Hoy me ha llegado y he corrido como un niño con zapatos nuevos a probarlo, y me encuentro con que la imagen aparece con un tono violeta. Parece que no hubiese verdes en toda la imagen.
Me he puesto a indagar en internet y he dado con este sitio. Por lo que he entendido, puede deberse a que se le haya realizado un "RGB fix", de lo cual no estoy seguro porque la compré ya de segunda mano.He abierto la consola y he podido comprobar que tiene un chip instalado, pero no tengo ni idea de cual es. Os pongo una foto adjunta por si lo sabéis identificar.
También he buscado el esquema del RGB fix para mi consola (una v7) pero casi todas las imágenes que he encontrado están rotas y no puedo comprobar si se le ha hecho la modificación o no.
EDITO:
La placa tiene el modchip con chopocientos cables por una cara, y dos puentes por la cara opuesta. Si no me equivoco tras muchas horas de indagar en internet es un Matrix MXL2. Hay un puente que creo identificar con el mencionado RGB fix, pero uno de los puntos que une no es el mismo que veo en un esquema de internet:
Puente en mi PS2
http://i800.photobucket.com/albums/yy285/Mazinfriki/puente_zpspi8wnnbh.jpg

Puente a realizar en las V7 (sacado de http://www.picsystems.net/fotos_instalaciones_jerome_dd.htm)
http://www.picsystems.net/imagenes_instalaciones/V7_JJ_NtscFix.jpg

¿Alguien con experiencia podría confirmarme si eso es un puente para hacer el RGB fix? ¿Si lo corto simplemente quedará anulado o puedo tener problemas?

Muchas gracias por adelantado.

Efectivamente, eso es para el RGB Fix, es para que las peliculas DVD en NTSC no salgan en color verde cuando uses un cable RGB.
Un saludo.
