Mi bartop arcade

Tranquilo, si alguien contesta puedes meter otras tres.

Tiene muy buena pinta. Deseando ver más fotos.

Jejejeje, cada vez que contesteis subo 3

EliasHijoDelProfeta escribió:Jejejeje, cada vez que contesteis subo 3

2018-04-12 23.04.42.jpg

2018-04-12 23.04.51.jpg

2018-04-13 00.12.13.jpg

Sube tres más, o apoyate con páginas como https://es.imgbb.com/ para subir y enlazar imágenes.

¿La madera la cortaste tu o es un kit comprado para ensamblar?

Te digo como Gnoblis :
utiliza una página para subir fotos y pones todas las que te vengan bien(por ejemplo https://subefotos.com/)
Buen trabajo y suerte con el proyecto.
salu2

Muchas gracias Gnoblis y CHEF0

He subido ya todas las fotos a https://subefotos.com/.

Gracias también a Erick, uno de los administradores del foro, le he pedido permiso para poder referenciar las fotos y en 5m ya los tenía.

Ahí va todo (al referenciar las imágenes es como que se recortan un poco, por eso debajo pongo el link a la imagen completa)

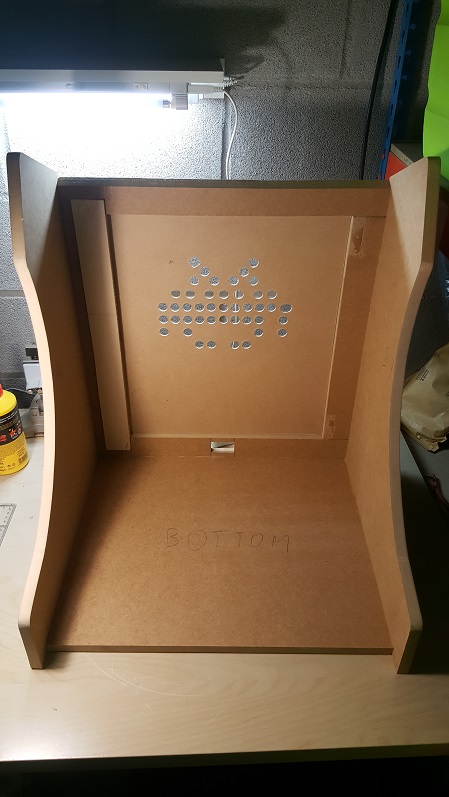

1. Comenzamos, base, laterales y fondo:

Imagen completa: https://subefotos.com/ver/?7cd696f920cd ... e5e10o.jpg

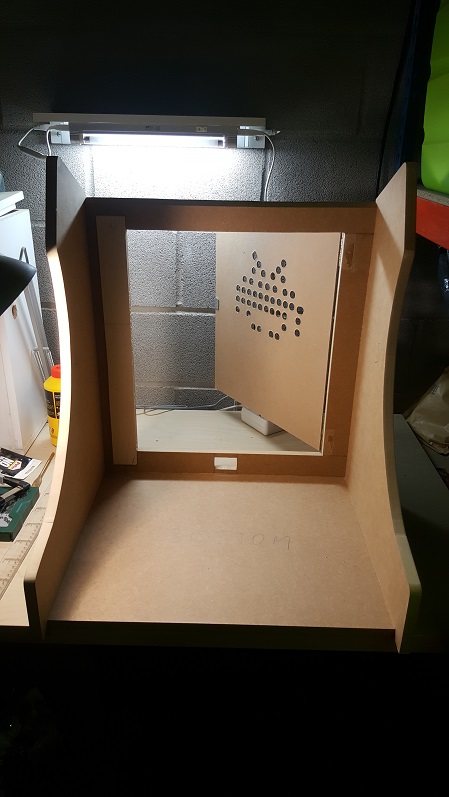

2. Detalle de la puertecilla de atras abierta vista desde frente:

Imagen completa: https://subefotos.com/ver/?80fbefe3d09a ... fd85eo.jpg

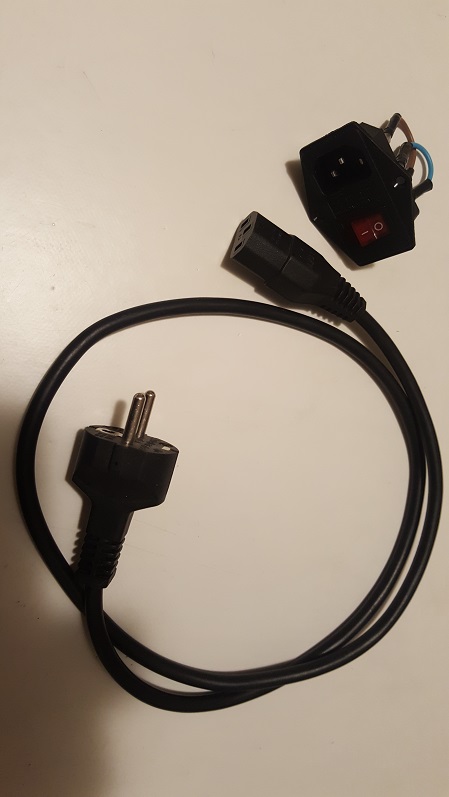

3. Ese es el interruptor con su cable, va en el hueco que se ve abajo del fondo:

Imagen completa: https://subefotos.com/ver/?a4fa173abc81 ... 806ceo.jpg

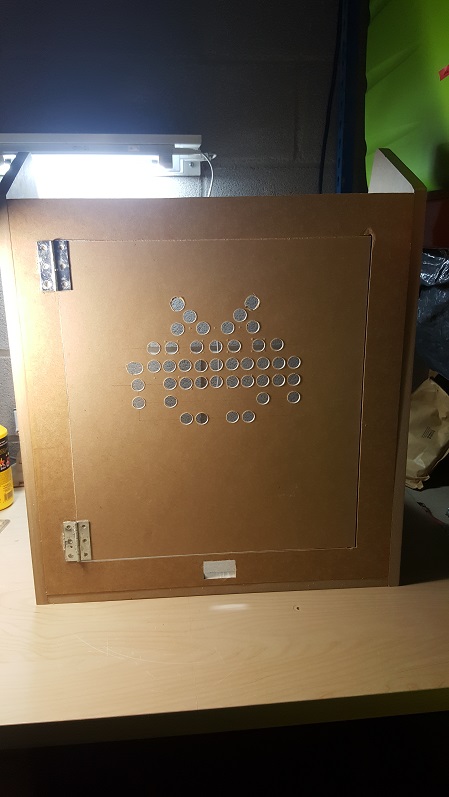

4. Vista desde atras, para que se vean las bisagras:

Imagen completa: https://subefotos.com/ver/?78b81e48401a ... 6bc38o.jpg

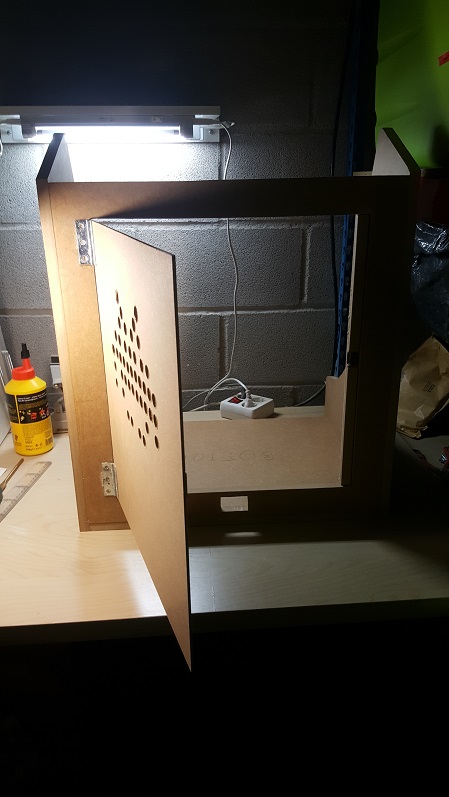

5. Desde atras abierta:

Imagen completa: https://subefotos.com/ver/?5aa0ba91c558 ... 0a9c2o.jpg

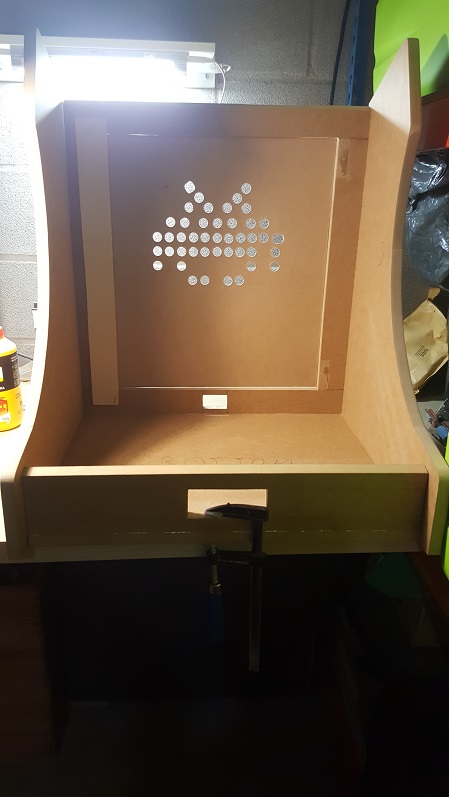

6. Frontal con una nueva madera puesta, fijaros en el hueco del medio (luego se verá para que es):

Imagen completa: https://subefotos.com/ver/?4033295020c1 ... b47bbo.jpg

7. Ya con lo que será el panel de los botones y el marco para el monitor (en esta imagen esas 2 piezas están sin pegar, era una prueba de que encajaban, antes de ponerme a trabajar sobre el panel de mandos):

Imagen completa: https://subefotos.com/ver/?491ba94006e1 ... 749c7o.jpg

8. Siguiente prueba (sigue todo lo nuevo sin pegar), monitor ya encajado en su marco y parte de lo que va a ser la marquesina de arriba, los 2 agujeros redondos serán para los altavoces empotrados (luego los veremos):

Imagen completa: https://subefotos.com/ver/?0e09054e2396 ... 80f2do.jpg

9. Igual que la anterior pero si os fijais el hueco del frontal tiene ya una "tapita" con una bisagra

Imagen completa: https://subefotos.com/ver/?7a6ea89c0b66 ... 519d6o.jpg

10. Adelanto esta foto aunque es mucho posterior en el montaje, pero es para que veais que tiene dentro la "tapita" anterior, es un ampli, es una idea que me dio un colega, para poder controlar el volumen desde el frontal, también por si quieres conectarle unos cascos, muy útil la verdad:

Imagen completa: https://subefotos.com/ver/?f2d974926254 ... 42316o.jpg

11. Panel de mandos ya con los agujeros para botones y joysticks, una de las piezas mas complejas de hacer, los diametros de los agujeros no son todos iguales porque hay botones mas grandes y mas pequeños (hay que comprar una broca de propio por cada diámetro diferente), lo dicho, pieza para echarle horas, porque las palancas también tienen bastante complejidad de meter:

Imagen completa: https://subefotos.com/ver/?5cbb56c8cdf5 ... 49849o.jpg

12. Ahora si, ya con el panel de mandos con los agujeros, todas las piezas están ya pegadas:

Imagen completa: https://subefotos.com/ver/?ed6ad774bdc9 ... 7ab54o.jpg

13. Comienzo a pintar, todo de negro, con spray (con uno de 500ml sobra para la máquina entera, 2 capas):

Imagen completa: https://subefotos.com/ver/?45c67003c610 ... 83044o.jpg

14. En esta ya veis muchos avances, el panel de botones aunque ya no se ve esta pintado, luego lleva un papel adhesivo encima (que es el que uso también en los 2 grandes laterales), y luego el metacrilato en la botonera (puesto con 6 tornillos transparentes de plástico), y en la marquesina superior veis ya el vinilo, es el único vinilo que va a llevar la máquina, me parecian todos muy caros, este me costo 10€, lleva también metacrilato encima (como el panel de mandos, con unos tornillos de plástico):

Imagen completa: https://subefotos.com/ver/?c36f0a5cc588 ... 7d1d1o.jpg

15. Nuevo respecto a la anterior: los 2 altavoces si os fijais ya están empotrados (se ven los cables colgando), y, la tira amarilla de la derecha ya pegada:

Imagen completa: https://subefotos.com/ver/?12259e876e04 ... add05o.jpg

16. Igual que la anterior pero con la tira amarilla de la izquierda ya puesta, en este punto todo lo que es bricolaje esta acabado:

Imagen completa: https://subefotos.com/ver/?d4986ce8959e ... 0e28ao.jpg

17. Mi hijo pequeño poniendo ya los botones y los joysticks, se ve también la regleta de enchufes que meti:

Imagen completa: https://subefotos.com/ver/?746565f57d89 ... 12426o.jpg

18. Seguimos poniendo botones:

Imagen completa: https://subefotos.com/ver/?4a9ba42ceb7a ... 40ea0o.jpg

19. Máquina finalizada:

Imagen completa: https://subefotos.com/ver/?4b32619ac1f4 ... 626e6o.jpg

Y ahora unas fotillos con algunos juegos, que hace mucha ilusión cuando los ves por primera vez en tu máquina, por supuesto aprovecharé (inevitable) para meter anecdotillas propias de la época:

Por supuesto, empezaremos por Street Fighter II, la máquina donde mas pasta me he dejado, y por la que mas he corrido (salir del cole y carrera para pillar sitio):

Imagen completa: https://subefotos.com/ver/?5cd730f995d4 ... cca52o.jpg

Aero fighters:

Imagen completa: https://subefotos.com/ver/?3bd1be854887 ... cfc79o.jpg

No me se el nombre ahora de este juego, para mi es "La del indio y el vaquero":

Imagen completa: https://subefotos.com/ver/?6077d27c6454 ... 541b8o.jpg

Mítico Bubble Bobble, nunca pase con 5 duros de la veintitantos, pasarse el juego ahora desde el emulador de Mame a base de créditos y créditos es la ostia:

Imagen completa: https://subefotos.com/ver/?9be8ccd8e492 ... a3e76o.jpg

Cabal (única maquina de videojuegos que había en el único bar del pueblo de mi viejo, la reventabamos claro):

Imagen completa: https://subefotos.com/ver/?b4fb6aadbae3 ... 3b39co.jpg

Ahora tampoco recuerdo el nombre de esta, pero vamos de las míticas de ir pegando:

Imagen completa: https://subefotos.com/ver/?89ba868f693f ... 4bf52o.jpg

Double Dragon:

Imagen completa: https://subefotos.com/ver/?9f7199eae870 ... 4ef8co.jpg

Ghost'n ghost (cada vez que lo paso en el emulador me hecho una partida, inevitable):

Imagen completa: https://subefotos.com/ver/?43f11b75840c ... 49390o.jpg

Y para acabar, un par de jueguecitos de mi mítico Spectrum, que es muy curioso jugar a ellos con unos joysticks de esta calidad (eran muy malos los joysticks de la época), empezaré por uno de los que mas horas he metido, y mira que es simple y desconocido, White Heat:

Imagen completa: https://subefotos.com/ver/?9b92873519e3 ... d05f1o.jpg

Y este también es bastante desconocido, pero es de esos a los que le meti miles de horas (y me lo pase, que no te pasabas muchos juegos de Spectrum), se llamaba Future Knight:

Imagen completa: https://subefotos.com/ver/?1177acdd98d2 ... 65cb1o.jpg

En el próximo post, si interesa, comento que materiales use, donde compre los altavoces, los joysticks... todo.

Casualidad. Le he estado dando vueltas a lo del amplificador, y lo pedí ayer. Creo que es el mismo modelo.
Luego unos altavoces de coche, que los peores ya tirarán más que los de pc. He abierto unos, y son de 4oh y 2w, y con silicona caliente para aburrir.

El control de volumen a mano viene muy bien, ya que cambia mucho de un juego a otro.

Hola, gran trabajo. Ha quedado de lujo.
Tengo dos preguntas: Una que ya te han hecho: ¿Las maderas las has cortado tú o has comprado un kit? Los cortes parecen hechos con máquinas profesionales.
La otra pregunta es: ¿Ese amplificador no te mete un poco de ruido? Es el mismo que tiene un colega mío y sí que le mete ruido.
Yo he hecho una bartop con RB pi 3 y retropie desde cero y una máquina grande con un PC con batocera.

Buenas,

Respondiendo a Gnoblis y Ioskda, no, no es un kit, la madera la compre en Leroy Merlin, concretamente es MDF de 16mm de grosor, lleve los planos de las piezas y te la cortan allí, eso si, no todo, digamos que te quitas buena parte del trabajo, pero solo cortan rectangulos, si veis las maderas de los 2 laterales tienen una forma muy particular, con ese pico arriba y con toda la parte curvada, todo eso te lo tienes que hacer tu, de Leroy sacas el rectangulo que va a contener esa pieza, y luego tu ya con la caladora. Muchas otras piezas también te las tienes que cortar tu, concretamente todas las que tengan alguna dimensión menor de 23cm, por política de esta tienda no te cortan menos que eso, entiendo que por seguridad con la máquina de corte.
Compre este tablero: http://www.leroymerlin.es/fp/138495/tablero-mdf, con eso sacas para casi 2 bartop (tengo pendiente hacer una igual para un amigo).

Antes de nada mas, que no lo he comentado, la placa es una Raspberry 3 B+, y el sistema es Retropie.

Ioskda, respecto a tu otra pregunta, no, el ampli no me mete ruido, pero si que al principio me paso, es un tema recurrente en la Raspberry, a mi me ocurria si usaba el Jack stereo que trae la Rasp, lei en foros y cambie para enchufar el ampli al HDMI, aprovechando ademas que mi monitor era viejo y es VGA, para eso pille un conversor de HDMI a Jack Stereo + VGA, lo veras en el listado de componentes que pongo mas abajo, 3,40€ en Aliexpress, hice ese cambio y ya no he vuelto a tener ruido.
Por cierto, respecto a "Los cortes parecen hechos con máquinas profesionales." ¡¡menudo elogio!! pues una caladora normalita, nada profesional, es verdad que los cortes redondeados de los laterales quedaron de lujo, no tengo mucha experiencia cortando con caladora, de hecho me la compre para este tema, si lo repito no me quedan así seguro.

Os pongo todos los materiales con el link y el precio:

• Madera MDF 16mm: 33,95€ http://www.leroymerlin.es/fp/138495/tablero-mdf
• Joystick Rojo: 13,05€ https://es.aliexpress.com/item/DIY-Hand ... 0.0.fqOoTn
• Joystick Negro: 12,98€ https://es.aliexpress.com/item/DIY-Hand ... 0.0.8SyP2w
• Metacrilato 3mm: 25,50€ https://www.ebay.es/itm/Placa-metacrila ... 2397955089
• Vinilo negro: 7,35€ https://es.aliexpress.com/item/40-300CM ... 0.0.fqOoTn
• U Molding 16mm (2m) 8,79€ https://www.ebay.es/itm/263207413285
• Vinilo marquesina: 9,69€ https://www.ebrevinil.com/b5617-decorac ... sivo-05596
• Altavoces 2": 5,77€ https://es.aliexpress.com/item/2-unids- ... 0.0.fqOoTn
• Amplificador: 5,47€ https://es.aliexpress.com/item/HY-2001- ... 263.E5gzf9
• Extensión Joystick: 4,06€ https://es.aliexpress.com/item/Ootdty-1 ... 0.0.fqOoTn
• Adaptador HDMI: 3,40€ https://es.aliexpress.com/item/HDMI-TO- ... 0.0.vDZNYv
• Spray negro: 3,30€ (Chino de barrio)
• Spray imprimación: 2,95€ https://www.amazon.es/gp/product/B00BW7 ... UTF8&psc=1
• Caja 100 tornillos: 4,40€ https://www.amazon.es/gp/product/B00Q2V ... UTF8&psc=1
• Rejillas altavoces: 2,16€ https://es.aliexpress.com/item/LEORY-2p ... 0.0.vDZNYv
• Interruptor: 1,47€ https://es.aliexpress.com/item/New-ON-O ... 0.0.1Am62n
• Tornillos plastico: 2,86€ https://es.aliexpress.com/item/25sets-A ... 0.0.ywbT1i
• Bisagras trasera: 1,99€ http://www.leroymerlin.es/fp/13263411/b ... =0&largo=0
• Bisagras frontal: 1,94€ http://www.leroymerlin.es/fp/14945756/b ... cha=420204
• Cable Jack - RCA: 1,44€ https://es.aliexpress.com/item/1m-Aux-A ... 0.0.vDZNYv
• Tornillos Joysticks: 0,60€ (Chino de barrio)
• Imanes puerta: 1,00€ (Chino de barrio)
• "No mas clavos": 5,45€ https://www.amazon.es/gp/product/B00ITV ... UTF8&psc=1
• Pegamento madera: 4,01€ https://www.amazon.es/gp/product/B00GDF ... UTF8&psc=1
• Faston hembra 4,8mm: 2,38€ https://es.aliexpress.com/item/50-unids ... 0.0.vDZNYv
• Faston hembra 2,8mm: 2,37€ https://es.aliexpress.com/store/product ... autifyAB=0

TOTAL: 168,33€

En cuanto a los cortes perfectos por supuesto que me refería a los curvos. Pues de lujo. A ese listado tendrías que añadirle la Raspberry y una regleta del chino de tu barrio.
Por Murcia hay una tienda tipo Leroy que se llama BricoFermín (no sé si será franquicia) y sí que cortan tablones más pequeños que 23cm.

Jejejeje, si, falta la regleta, la raspberry y también el monitor, no he metido nada de esto porque ya lo tenía todo, pero si, si alguien parte de 0 tiene que contar con todo eso.

Que chulada,muy buen trabajo.
