literalmente me acabo de cargar mi Xbox

Y, saliendo los chip no solders tan buenos ¿de verdad merece la pena ahorrar unos cuantos euros a cambio de resultar la instalacion 200 veces mas complicada y arriesgada con los que necesitan soldar?

Espero, que puedas recuperar esa consola, puede que siga funcionando pero ¿que garantia tienes ahora de que no salga ardiendo en cualquier momento?

Yo no entiendo mucho pero no creo que Mc ponga componentes de mas en sus consolas...

No, no la merece... Si vas a ponerlo solo en una consola

Pero si lo que quieres es aprender y pillar práctica para hacerte instalador ahí si que te vale la pena ahorrarte 20€ por instalación.
Y también está quien lo hace por reto o porque le gusta

Vale pixa, la has liao

El tema es delicado y las herramientas son muy importantes, si se te pegaron los pines con el estaño es que no lo estabas haciendo nada bien, mas vale maña que fuerza y en caso de la electronica 100 veces mas.


Intenta ponerlo con el metodo rapido, quicklsolder, o sea, sin el pinheader, colocando directamente el chip sobre el lpc , suele pillar mucho mejor el estaño y es relativamente facil

Venga suerte

PD: eso de las resistencias que te has cepillado.... intenta ponerlas de nuevo

lo de las resistencias pa mi que es imposibel pornerlas,a menos eso creo.aunke estan en un sitio visible,,,no se si esas las vende sueltas,supongo q si y ademas,no se ni cuales son puesto que una se partio y la otra se queme entera,pero si era chikitismassss.


PD: Ma2012,tienes toda la razon, ,con lo poco q me hubiera costado gastarme 20€ mas,creema que llegue a pensarlo,per.....


PD2 :Rubiño,pero como se coloca el chip directamente sobre el LPC,si para eso esta ya los pinheaders,no?? osea soldar el grubo de pines al chip y despues,eso a la placa,no??supongo q era asi,no??
a q va a resultar q lo hice mal desde el principio,y eso q me lei bastantates tutoriales de ese chip.


Salu2.

Como han dicho por aquí la herramienta es muy importante y también la práctica. Imagino que no tenías demasiada cuando se te juntaron las soldaduras, pero no pasa nada con esto siempre se aprende (aunque no hubiera estado de más practicar con otras cosas ).

En cuanto a que te funcione sin esos componentes... lo más normal es que te hayas cargado un condensador de desacoplo, son condensadores SMD que se emplean para eliminar pequeños ruidos, oscilaciones.. etc entre las pistas de comunicacion y la resistencia podría formar parte de un "pull-up" de algún puerto que mientras que no se use no lo notarás, y por eso funciona normalmente o eso parece.

De todas formas no estaría de más analizar cuales son exáctamente y para que sirven y de paso reemplazarlos. El componente aunque falten las isletas de soporte porque esten arrancadas se puede volver a recolocar usando los que se quitaron o si estan mal con unos nuevos o reciclados de alguna placa electrónica vieja. Para reemplazar las isletas solo hay que raspar un poco la terminación de la pista por donde se rompió y soldar un pequeño trozo de hilo wrapping donde ya podremos soldar el componente smd.

Al que le guste hacer este tipo de apaños la verdad es que le parecerá interesante. La instalación de un chip de xbox es muy sencillo no lleva más de 15 minutos, solo se necesita un poco de practica soldando y tener cuidado con las soldaduras sobre smd, conocer las herramientas que son adecuadas para el trabajo así como los materiales.

En mi caso me he tenido que reparar unas cuantas xbox y ps2 de gente que quería poner el chip... pero sin practicar primero y eso no se debe hacer, que luego pasa lo que pasa

Bueno lo dicho, no te preocupes por tu x y ten cuidado cuando montes otra vez el chip y ya te digo que es bastante fácil reparar las placas de xbox.

Saludos,

MDLSoft

un par de preguntas???

- para las pistas circulares de el puerto LPC ,keme 1 y ahora no se puede soldar nada ahi,ni por abajo tmpoco puesto q keme las d os caras joder que verguenza....para eso ahi algun arreglillo??

-los condensadores se quemaron,como voy a saber el tipo que necesito si la arreglo??supongo que vendra en la plca bien señalizado el tipo,no? son faciles de encontrar en tiendas de electronica???

PD:no comprendo como me ha pasao si ya le habia puesto mas de un chip a alguna ps2...en fin....me toco a mi.

Saludos y gracias por la ayuda de antes.

PENECK escribió:un par de preguntas???

- para las pistas circulares de el puerto LPC ,keme 1 y ahora no se puede soldar nada ahi,ni por abajo tmpoco puesto q keme las d os caras

-los condensadores se quemaron,como voy a saber el tipo que necesito si la arreglo?

El soldador no será de queroseno, ¿verdad?

PENECK,lo que has de hacer es no rayarte,que es peor.Yo tambien casi me cargo mi consola,y casi me da un ataque de histeria ,pero me tranquilice y lo solucione.
Lo que has de hacer es mirar fotos de placas de tu misma version,comprar los componentes y colocarlos.Y lo del LPC,creo que hay puntos alternativos,pero yo no tengo ni idea de cuales son,asi que tendras que buscar un poc por internet para saber cuales son.
Suerte y animo con la consola ,y ya nos contaras como lo has conseguido arreglar.
Saludos!![bye]

pero si no se todavia cual es mi placa,tiene q ser o la v1.4,v1.5 o v1.6 ,los datos son estos:

fabricada: 15-octubre-2003
nº serie: xxxxxxx.34xxx (en el hilo no dice nada d este numero de serie)
K: 1.00.51.01

vete a saber donde puedo encontrar una foto entera de un modelo de placa,yo creo q no....

Parece ser que por falta de esos condesadores,(dios kiera q no)se me ha reiniciado la consola ahora mismo,me he kedao mas rayao de los q estaba...lo mismo es del chip,mal instalado,puesto q sino puedo indentificar mi placa no puedo añadir esas dos soldaduras de mas q me parece que tienen las 1.5 o 1.6 ahora no recuerdo cual d las dos..lo mismo puede ser por eso,no?


aparte ,esta parte del tutorial,no se como se hace,soy un negao de la electronica...con lo bien q se me da a mi la mecanica...kien me mandaria a mi.....

- - Paso 4:

Para saber la diferencia entre una version 1.4 y una 1.5 necesitas un tester de continuidad, para ello deberas comprobar si hay masa en el punto 2, si es asi es una 1.4 en el caso contrario es una 1.5, tambien se puede averiguar comprobando si hay corriente (3.3 v) en el punto 9 en el caso de haberla es una 1.4, en el caso contrario tienes una 1.5. Para saber la situacion de los puntos mira el siguiente esquema

COMO COLOCO EL POLIMETRO PARA MEDIRLO,y donde pongo la otra punta del polometro,(osea una va en el punto 2 o 9 y la otra donde....?)

por cierto con el chip ya instalado,"supuestamente" bien al encender la consola normal me sale un momento el rojo y despues el verde.es asi (ya no me acuerdo ni como era sin xip)
Y si lo dejo pulsado me sale rojo desde el principio y directamente sale el naraja para despues reinciarse rapidamente y volverme a salir el naranja y verde,despues d esto se me pone siempre la pantalla de hora y fecha con todo desvariado....joder que lio!

com se si me funciona el xip,por favor contestarme si podeis todas la preguntas.


echadme un cable,nunca mejor dixo ayudadme a superar esta crisis.....


Salu2.muxas gracias

una al punto 2 y la otra p.e. al tornillo... el modo continuidad es uno en el q al unir las puntas el polimetro pita o en modo de resistencia q de resistencia 0...

Yo tambien estube en tu situacion, me llego el chip por la mañana, y luego por la noche despues de cenar me puse a montarlo..

En mi caso salio todo bien, aunque la instalacion me llevo 5 horas!!!!!!!!!!!!

Mi soldador era de demasiados W. Un Jbc 25 W.

Asi que las soldaduras las hacia arrimando el soldador muy rapidamente y retirandolo muy rapido tambien!

Para el pin header hize lo siguiente despues de estar una hora probando intentos de soldadura. Meti el pedazo de estaño por el bujero. Y desde la parte inferior, le acercaba el estaño, de momento se derretia y agarraba al cobre.

Luego acercaba el cablecito a la soldudara, y le daba calor al cable.

Al instante se derretia el estaño y entraba en el agujero.

Soldadura 100% perfecta.

Eso si a la hora de soldar el punto D0 L1 y bt. Me costo mucho trabajo.

Cuando la encendi y arranco el cd del evolution, me dio una alegria que no os imaginais

la veradad es q lo q me ha pasao a mi no se lo deseo ni a mi mayor enemigo,estaba al borde de las histeria,estube por pegarle y to a la consola

Ya he instalado el chip,la verdad es q me ha costado bastante despues del estropricio que tuvo con el los pinheaders,pero al menos funciona ,acabo de porner el zbinstaler y estoy mas pegaoooooo a ver si me pillo el manual pa retrasaos por que mira......

espero q me aguante la x sin esos dos consdensadores,que por ciertos salian de pistas que tenian algo q ver con el puerto LPC,pero en agujeritos que no he tenio q tocar para el chip....
asi que haber si hay suerte.

Salu2.
la veradad es q lo q me ha pasao a mi no se lo deseo ni a mi mayor enemigo,estaba al borde de las histeria,estube por pegarle y to a la consola

Ya he instalado el chip,la verdad es q me ha costado bastante despues del estropricio que tuvo con el los pinheaders,pero al menos funciona ,acabo de porner el zbinstaler y estoy mas pegaoooooo a ver si me pillo el manual pa retrasaos por que mira......

espero q me aguante la x sin esos dos consdensadores,que por ciertos salian de pistas que tenian algo q ver con el puerto LPC,pero en agujeritos que no he tenio q tocar para el chip....
asi que haber si hay suerte.

Salu2.

PD:alguien sabe si el zbinstaler tiene reproductor de divx o vcd,si es asi cual es??todo esto se instala al HD o ahi que meter el cd cada vez que kiera hacer algo???

PENECK escribió:.pues eso,que me lleve por delante un par de resistencias (m parece q una de ellas no era resistencia) me kede helao y de la impotencia se me saltaron las lagrimas y to.....TO ESTO ME PASA POR SER UN PUTO CABEZOTA Y QUERER HACER LAS COSAS A LO PERFECIONSITA Y TO MU BONITO....joder todabia estoy encabronaoooo!!!

para las pistas circulares de el puerto LPC ,keme 1 y ahora no se puede soldar nada ahi,ni por abajo tmpoco puesto q keme las d os caras joder que verguenza....para eso ahi algun arreglillo??
-los condensadores se quemaron,como voy a saber el tipo que necesito si la arreglo??
[/quote]

Perfeccionista? Pues si..eres un perfecto destructor de placas....

Jeje..bueno ahora en serio...trata de conseguir los capacitores y resistencias que te hayas cargado, para evitar problemas en el mother....porque si te puedo asegurar algo...es que hasta la ultima resistencia esta puesta por una razon...y no porque quede bonita..
Saludos!

Holaaaaaa,lo d perfecionista me referia a que repasaba las soldaduras muxas veces para asegurarme y de tanto meterle caña pues keme las pistas y demas.....

esta claro que cada resistencia esta pa algo,pero lo malo es que ahora no se cuales eran ninguna d las dos,ya que como dije ,una se quemo entera y la otra se partio,a saber xq parte del suelo esta....son xikitisima y eso no lo encuentro ni loco


he ahi el problema,ahora como se cuales resitencias son y como las puedo conseguir,supongo q esto ultimo sera mas facil ,pero lo lo de saber cuales son no se como se hace.....por eso me hace gracia cuando me decis,trankilo,pillate unas resistencias y las sueldas dondes estaban las otras PERO SI NO SE CUALES SON!! eso es lo jodio.

Salu2.a ver si alguien me puede ayudar con una foto de una placa v1.4...

PD:lo mismo viene escrito en la placa,no??Oooh

Bueno,[url="http://www.xbox-scene.com/versions_1.php"]aqui[/url] tienes un tutorial para saber la version.Sabiendo la version ya puedes poner una foto de la zona afectada,y la gente te podra indicar lo que es.
Que tengas suerte!Saludos!![bye]

PENECK escribió:Holaaaaaa,lo d perfecionista me referia a que repasaba las soldaduras muxas veces para asegurarme y de tanto meterle caña pues keme las pistas y demas.....

Salu2.a ver si alguien me puede ayudar con una foto de una placa v1.4...

PD:lo mismo viene escrito en la placa,no??Oooh

No hay que repasar las soldaduras...

Bueno voy a tratar de ayudarte....por las risas que me has dado leyendo el hilo ....si puedes decir que parte o el nombre de las resistencias (en el mother dice el nombre de la resistencia..no el valor) podremos ayudarte a saber los valores.....

Aclaracion: no me rio de lo que te paso..sino la forma en que lo cuentas!

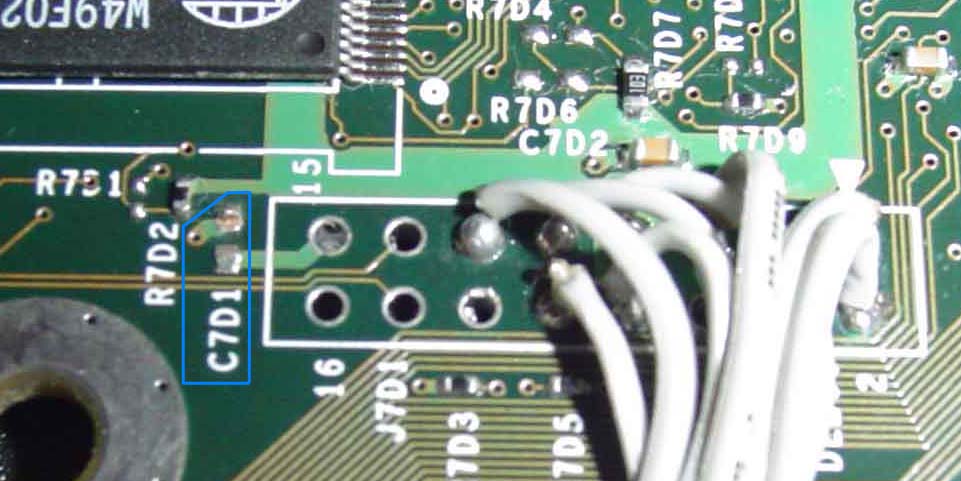

Hola,JEJE no te preocupes no me molesto por eso.weno,tal como comento el_fer le he echo una fotillo a la parte afectada de la placa,que por cierto es un v1.4. supongo que sera reconocible la parte de la foto.

el condensador o resitencia afectada es una C7D1 de todas formas la he señalao en la placa,ah otra cosa! hay alguna manera de arreglar las pistas circulares del puerto LPC,tb hay una jodida ,pero esa no esta en uso con el chip.lo mismo no afecta,pero kiero saber si se puede arreglar.

mi humilde opinion es que no deberia afectar nada ese condensador de menos hasta q no se conectara nada en esa pista circular de la q depende,no??

Weno,saludos y gracias por kerer ayudarme,[oki]

pillate malla para desoldar una chupona y pasta para soldar y ninguna soldadura se rec¡siste por chunga que sea, la herramienta y los conocimientos son muy importantes, por eso se cobra lo que se cobra por instalar un chip, suerte
