LECTOR DE NAND PICO FLASHER PARA XBOX 360 UNIVERSAL (FALCON,JASPER,TRINITY,CORONA)

excelente noticia, no tardaran lo de Matrix team en comercializar, gran aporte

saludos

Excelente aporte.

Hola, realice el proceso en una Falcon pero tengo problemas al leer la NAND, me sale el siguiente mensaje en JRunner "can't check for bad blocks. no spare data. possibly corona 4gb" , les ha pasado a alguien y si me pueden ayudar por favor.

https://ibb.co/31Jq2nh

@GermanSP hola amigo. Sólo pulsa el botón load source y carga el archivo nanddump1.bin buscando en la carpeta correspondiente. Si no sabes la carpeta donde se ubica el archivo, pulsa el botón show working folder y te aparecerán los dos archivos de la lectura (nanddump1.bin y nanddump2.bin). Haz lo mismo con la casilla load extra y carga el nanddump2.bin. Pulsa nand compare y si te sigue saliendo el mismo error, cierra el programa y vuelve a empezar con el procedimiento que he dicho. Si aún así persiste el fallo, realiza las dos lecturas de nuevo y comprueba los pines que estén bien soldados y en el orden correcto

@James_Eolez Buen dia Amigo, ya estuve probando pero sin exito.
La consola la compre ya usada, no se si le hayan modificado algun componente pero RGH no traia.
Le hago una lectura a la NAND y pasa todo bien, pero cuando activo las dos lecturas a veces me falla y otras no.

Pude completar el proceso pero se queda en el led verde parpadeante y de ahi no pasa ni entra al Xell ni me da video por HDMI o RCA.

1 sola lectura de nand
https://ibb.co/d2wjFQ9

Realice 2 lecturas que fueron correctas y luego las compare.
https://ibb.co/jWWGvzH

Continué con el proceso, todo salio correcto.
https://ibb.co/qyMW7VD

Al encender para sacar CPU Key , se queda en el led verde intermitente.
https://ibb.co/Nn0RsC4

Cambie la frecuencia de MHZ, y prendia en el led verde. parpadeaba un par de veces y se apagaba, es todo lo que hacia.

Volvi a leer NAND, y me salia con diferencias
https://ibb.co/Qc312nt

Al final retire todos los puntos, los reguladores y volvi a cargar la NAND original. Arranca si problemas.

Si alguien me ayuda lo seguire intentando.

Gracias banda!!!

@GermanSP guarda el nanddump1.bin de la lectura buena que hiciste y que le grabaste y tiene actualmente la consola. El fallo en tu caso puede que estuviera en la longitud/calibre de los cables. Si son demasiado finos/largos, puede darte esos fallos de lectura. Graba ecc de nuevo en 27 mhz con los reguladores instalados (sube foto de la instalación que hayas hecho). Si las soldaduras fallan en algún punto, no te va a dar imagen

Por cierto, si leíste la nand de grabar el ecc, lo que te lee es el ecc, no el archivo de nand. Nunca te van a coincidir

@James_Eolez Va gracias, reviso lo de las conexiones, los hago con los cables Dupont pero no me dan confianza, vere que otros puedo utilizar y te comento.
Nuevamente , gracias.

@GermanSP los dupont son de buen grosor, pero puede que sean demasiado largos

@GermanSP como dijo mi buen amigo James_Eolez revisa bien que tus cables sean del calibre recomendado en el hilo y que no sean muy largos aproximadamente 10 cm si te da error de lectura corroborar que estén bien soldados a la placa y has dos lecturas de nan dos veces si en esas dos no te arroja error puedes proceder a escribir el Xell Reloader si no te da imagen o se queda en la luz verde parpadeando fíjate tus puntos del rgh que estén bien soldados, si ya lo corroboraste y todo está bien significa que esa placa ya fue trabajada para rgh tendrás que limpiar la nand y volver a instalar sus nanddump por medio autoGG y si es ese el caso ya te debería funcionar y bootear el Xell si te dan bloques malos tendrás que hacerlo de forma manual con una USB.

Hola @James_Eolez @Kazuma_Renzo Les comento que volvi a hacer el proceso desde 0, cambie de PC y esta ya no me dio fallo de lectura de NAND, termine el proceso sin problema.
https://ibb.co/YTxCZxx

Pero aun asi me sigue dejando en la luz verde parpadeante

Estos son mis cables, los revise detalladamente con multimetro para descartar uniones de pistas:
https://ibb.co/sH53dkp

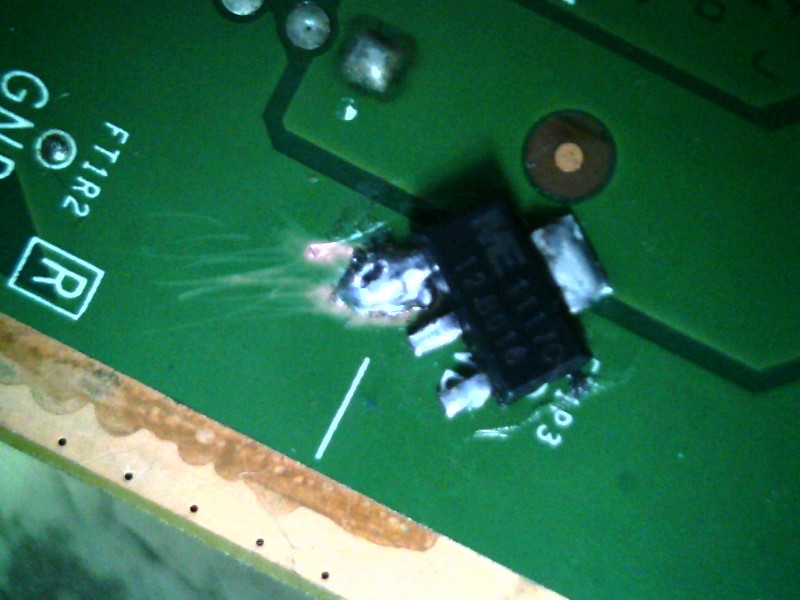

Este es el regulador que estoy instalando
https://ibb.co/pJYRhxg
los coloco con la nomenclatura hacia arriba

Esta es la conexión que hago:
No se aprecia muy bien pero revise minuciosamente cada conexión
https://ibb.co/6FZN57H

Nomas me falta revisar ejecutar el Xell desde una USB

@GermanSP si ya escribiste el ecc en la nand para que te boote el xbox en Xell Reloader solo tienes que hacer es crear el XeBuild ya creado te vas a la carpeta donde se esta haciendo el trabajo del J-runner y copias en una usb el archivo updflash.bin y la conectas a la xbox si no te la detecta solo apaga la xbox obvio sin quitar la usb y la desconectas de la alimentacion ya echo la conectas otra vez y la prendes solita deveria de detectar la usb y remapear los bloques malos para que ya te de imagen.

NOTA: Si no te bootea el Xell Reloader verifica tus puntos me paso a mi en el punto de el procesador el PLL que no se soldo bien rectifica que este bien el punto PLL deve de estar conectado por una mini pista a un resistencia negra chiquita arribita luego esta ahi meide en Omhs si te da una medida si te da 1 o 0 o no te da nada vaz a tener que hacer un puente para que se haga bien el contacto etre el punto PLL y la resistencia luego se vuela la linea que comunica a ellos por el color excesivo del cautin en mi caso el punto del regulador ams 1117 que va soldado a un capasitor SMD el SMC PLL lo conecte a este otro punto

https://i.ibb.co/myHhHyy/Puntos-Falcon-Jasper.jpg

https://ibb.co/G5X1dfh

esta en donde se conecta el adaptador de discos duros en la parte derecha y ya corroborado todo no tendriapor que darte error en ese caso mio a mi me funciono de maravilla saludos y espero nuevas noticias con tu caso

@Kazuma_Renzo sinceramente no creo que sea fallo de soldadura en ese punto. El smc pll en el punto que ha soldado parece estar bien. El que no me queda tan claro es el de regulador de post. @GermanSP comprueba que la pata izquierda está bien soldada a esa parte de tierra, donde intuyo que has rascado para poder pegar la pata. Realmente, si ya has grabado xell en ambos archivos (10-27 mhz), es fallo de algún punto de soldadura. Revisa bien cada punto y te tiene que arrancar

@James_Eolez se ve bien y todo pero a mí me pasó apenas con la Jasper big block de 512MB me daba imagen con su nand original y cuando le escribía el ECC para el Xell nop c quedaba con el punto verde parpadeando y de ahí no pasaba hasta que me di cuenta de ese punto donde está el procesador que estába levantada la pista diminuta (la HDPTMA que me dio 4 días de saver por qué no c podía) solo puente a esa resistencia y todos felices a por un pedazo de pastel ya con el rgh bien instalado y con sus bloques corregidos pero PS no albacea daño recalcarle que cheque bien sus puntos y sus reguladores.

PD: @GermanSP si seleccionaste cuando creaste el ECC RGH 3.0 sin ofender pero ahí gente distraída que aveces se le olvida ejemplo yo y no da imagen se queda en tu problema punto verde parpadeante.

@Kazuma_Renzo @James_Eolez Gracias por sus observaciones, pero sigo sin exito
Aqui estan las soldaduras
https://ibb.co/pR0W7JH
https://ibb.co/1083NnX
https://ibb.co/vVRd7kR
https://ibb.co/ct2H9Fs
https://ibb.co/Vgs9RqL

Ya revise bien los puntos y sigue el problema del parpadeo en verde.

@Kazuma_Renzo Si seleccine RGH3 en Jrunner
Seguire buscando que es la falla.
Gracias

Al parecer si es problema de soldadura, si pueden mandenme puntos alternativos si conocen porfavor.

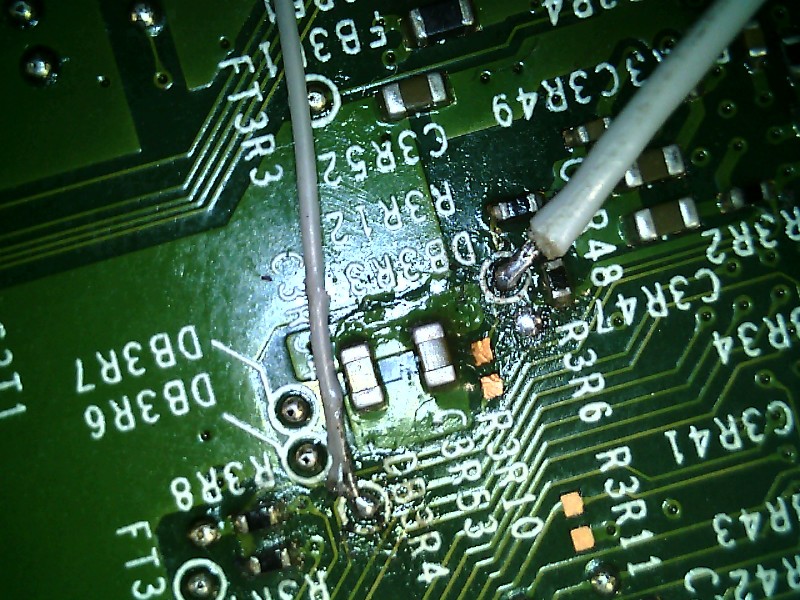

@GermanSP pues el pll ahora que lo veo, queda un poco largo y no sé si hace corto con la bola que está al lado del punto en cuestión. El post, entiendo que debe de estar bien soldado, aunque esté un poco oscuro por el flux quemado. El tierra del regulador post está pegado a placa habiendo raspado previamente esa zona como dije, no? A unas malas, si tienes más reguladores puedes cambiarlos por si hubiera alguno defectuoso (aunque sería raro). Existe un alternativo para el smc pll que está debajo del la zona donde se ubica el smc post: . No hace falta que sueldes ese punto. Con tocar la pata del entrada de corriente con un multímetro en continuidad y el punto en cuestión, si tiene conexión es que está bien

@GermanSP amigo mío no me da mucha confianza tu soldadura que hiciste en el punto PLL del procesador trata de limpiar bien esa zona con lo que te marque

https://ibb.co/T1FVpTv

Trata de hacer más pequeña tu punta del cable y trata de soldar esa resistencia con el cable directo al punto PLL así como está imagen

https://ibb.co/F4H7zgC

Trata de puentear el PLL y la Resistencia para que te libres de posibles errores aparte de limpiar bien la zona para librarte de posibles falsos o continuidad en puntos no deseados

@Kazuma_Renzo @James_Eolez
Sigo sin exito, ya cambie los reguladores.
Revise las conexiones.
Limpie bien con alcohol.
https://ibb.co/X7HshJB

Me sigue dejando en la luz verde parpadeante.
Que otra prueba podria hacer ?

@GermanSP amigo, podrías subir una foto del regulador del post? Si puedes hacerla desde varias perspectivas, mejor. Por cierto, no se si probaste continuidad con el alternativo del smc pll que te mencioné

Por cierto, qué archivo le has dejado de ecc?

@James_Eolez amigo en el caso de Germán ahí una posibilidad de que la xbox 360 Jasper/falcon no sean compatibles con el RGH 3.0?

@Kazuma_Renzo hasta donde yo sé, compatibles son todas. Hay algunas que recomiendan lo de instalar la resistencia de 2k2 en la salida del regulador del pll, pero en mi opinión, no hay razón para hacerlo. Pero si quiere probar... Además, su consola es falcon. No jasper. Sigue habiendo algún problema en alguno de los puntos de soldadura

@James_Eolez perdón si es cierto Falcon, ya me había peleado con una Falcon pero ps no creo como dices sea necesario la resistencia se me hace una incuerencia ponerle una resistencia de 2k2 si ya tenemos los reguladores de 1.2 para no quemar la GPU o CPU, pero dado al problema de Germán se ve que le está costando mucho y una duda mía en medir el punto que recomendaste quedaríamos descartando o para que servirá medir ese punto de la placa Jasper

@Kazuma_Renzo en la jasper y en la falcon, el punto que yo enseñé en la foto es el smc pll alternativo. Yo lo decía para probar que hay continuidad entre la pata de entrada de voltaje del regulador del pll y el punto en cuestión. Si no, puede que haya rotura del punto smc pll donde ha soldado o simplemente puede que haya algún fallo en ese punto. Eso también le pasó a un usuario con el smc post de una slim y en mi opinión, podría probar a soldarlo ahí. Aunque me gustaría saber cómo está soldado el regulador del post. Lo de las resistencias dicen que funcionaba cuando se soldaba el post con un diodo, cosa que ha quedado en desuso porque ahora se ponen reguladores para ambos puntos (pll y post)

@James_Eolez lo que yo creo y tu mencionas es que los puntos de soldadura de German están mal ya mejoro el punto de PLL nada mas que no mando imagen de los demás puntos y como están soldados siento que ya no es el PLL si no mas bien los demás puntos que posiblemente este mal soldados

En el punto alternativo que menciona @James_Eolez Pongo el multimetro en continuidad y me da un valor de 1229.

No se si sea correcto.
El punto que ahora no me da confianza es el POST 1 (FT6U7), de tanto soldar y hacer pruebas termino arrancandose.
https://ibb.co/kqqrrPV
Raspe un poco y si alcanzo a soldar bien el cable.
Conexiones:

https://ibb.co/LzZHVdc
https://ibb.co/cJ3bwQN
https://ibb.co/MgpS960
https://ibb.co/8xr0T2t

Cambie la posicion de los reguladores de la siguiente manera, que me quedara el cable corto al PLL del procesador para probar y aun nada.
https://ibb.co/VxckJgv

Gracias por darle seguimiento...

@GermanSP

en las imágenes estoy observando que no has raspado y soldado a tierra en las patas que corresponden a gnd.

@Eruil mi teoría era cierta jajaja. Y no será por las veces que lo he repetido

@GermanSP cuando digo continuidad, me refiero al modo del multímetro que pita cuando tienen contacto dos puntos. El post suelda bien con el cable? Si no, hay una alternativa cerca del chip de cpu (el que tiene el disipador más alto) https://images.app.goo.gl/bUXF9nXqeV1AxdRX9
En general, las soldaduras las veo cada vez peor. No se qué pegas o despegas, pero los cables se ven peor soldados y las tierras las veo medio levitando en el aire. A ver si sale la consola, pero se está complicando mucho...

Por cierto, cambiando cables y soldaduras y todo, has probado a cambiar el archivo de mhz o simplemente has dejado un archivo fijo y has ido modificando los cables? A ver si el problema va a estar en otra cosa

@Eruil @James_Eolez
Si esta aterrizados a tierra :/
Ahi se ve el punto
https://ibb.co/19ZvGdK

@James_Eolez Pues no me da el sonido de continuidad solo sale el valor que te comente.

Rapsare un poco mas en el gnd de los reguladores

@GermanSP

ráspale otro poco y aplica suficiente flux orgánico de pasta , debe quedar mas o menos así :



tus soldaduras se ven frías, deben quedar uniformes. y también antes de aplicar soldadura siempre lubrica la superficie con suficiente flux. eso evita que vueles pistas (o puntos a soldar)

así es como quedan uniformes las puntas de los cabes con estaño



actualizo : busca aquí el post " puntos alternativos " . ahí coloqué imágenes. (se muestra mi avatar en tamaño pequeño)

@GermanSP verifica que el punto es exactamente el que te indiqué en la foto y la pata que tocas es la del regulador del pll. Pregunta tonta: cuando tocas los dos polos/conectores/palos del multímetro en continuidad, pita? A ver si estás midiendo resistencia. El modo es el que aparece un símbolo de sonido:

La clave para saber si el pegote de estaño está bien pegado a la chapa del tierra es que cuando le pases el soldador no se retire del todo el estaño. Debe quedar una ligera capa por encima y no desaparecer del todo

Okey @Eruil
@James_Eolez Claro si suena el multimetro cuando toco las dos puntas, procedo a ponerlos en los puntos que me dijiste y no suena me da valor.

@GermanSP prueba a soldar el cable del smc pll en ese punto que te indiqué (ft2r2)

Okey @James_Eolez
Estamos de acuerdo que ese es el punto que mencionas y que conecte el smc pll ahi

https://ibb.co/rQTxVT7

@GermanSP no jajajaja. Mira la foto. Es justo el de arriba

@James_Eolez jaja
Nel mano, hace tres parpadeos y se apaga.

@James_Eolez ya no puedo comentar :/

Estañe bien el punto que me dices y ya tengo continuidad con el SMC PLL y al regulador tambien.

Solo que prende, parpadea 3-4 veces y se apaga.
El post1 que se me volo la pista no me da confianza. Hay algun alternativo?

Si tengo los disipadores conectados.

Ya descarte el Post1, esta trabajando bien.
Ya no sé que mas hacer, quitare todo y empezare de nuevo.
Estoy seguro que todas las conexiones que tengo estan bien soldadas a sus respectivos puntos.

@GermanSP suelda bien exactamente el punto que viene rodeado por un círculo azul en la foto que subí. Es que por eso no te daba continuida con el otro smc pll. Otra pregunta tonta: estás encendiendo la máquina con los disipadores quitados? Si la enciendes así, no te arranca nunca porque no detecta disipadores. Las tierras las has comprobado y pega esa ligera capa de estaño como dije?

Prueba a cambiar el archivo de mhz si no lo has hecho. El punto alternativo para el post1 está en el comentario que subí anteriormente. Hay que raspar el punto que se indica en la foto

@James_Eolez @Eruil @Kazuma_Renzo
Miren banda, ya restableci la consola.
https://ibb.co/98SL6Qf

Volvere a iniciar el proceso de RGH3 y hacer las conexiones haber que tal me va. 😥

@GermanSP si el problema no está ni en la nand ni en la pico. El problema está en alguna de las soldaduras/puntos

@James_Eolez @Eruil @Kazuma_Renzo Gracias banda, ya lo resolví.

Solo deje el regulador que va del PLL a SMC PLL y de una arranco.

Por si alguien tiene el mismo detalle espero le pueda servir.

Pd: a lo mejor le pongo un diodo en la otra conexión para mejorar tiempos,
Me quedo alrededos de 6-7 segundos en arrancar

@GermanSP déjalo así al principio se tarda en iniciar pero después ya todo queda bien ok si quieres configurar tu consola te recomiendo un vídeo

https://youtu.be/8X8zcnLoGOc

Sus archivos están muy completos algún error por ahí que salga de que falte algo pero tiene lo necesario para ya solo meter juegos y listo saludos

@GermanSP me gustaría que subieras foto de toda la instalación final que has hecho

@Kazuma_Renzo Gracias, eso andaba buscando 🙌👍

@James_Eolez Espero se alcance a ver bien.

https://ibb.co/DG4Qx6y

Gracias por el apoyo 😎

@GermanSP no mejor si ponle el diodo rectificador
Para que no suseda algo que valla a peores

@GermanSP sinceramente, si te funciona y dices que arranca con esos tiempos pues me alegro, la verdad. Pero yo a la instalación que has hecho no le encuentro la lógica del funcionamiento. O tu placa no llega a 1.8v aprox en el smc post1 como para alimentar el regulador o el tierra te ha pegado milagrosamente cuando has puesto únicamente el regulador del pll. Pero si te funciona, chapó (o chapeau. Como se diga...)

@Kazuma_Renzo el diodo como tal sólo sirve para evitar retorno de voltaje al southbridge de la consola, ya que la reducción de voltaje es muy baja (ej: si la toma es de 3v, al pasar por el diodo se reduce a 2.5v). No sé si @eruil puede dar respuesta a todo esto más detallado, pero en vista de lo que sucedió con un usuario del hilo de vaguetes, yo no me fiaria mucho ni del diodo

@James_Eolez ya vi ese caso ahorita mismo y tienes razon con lo que dices mejor no gracias por informarme

@James_Eolez

Con mucho gusto explico lo del tema de los reguladores . digamos que es basado en los comentarios del ruso 15432 .

Él colocó las resistencias y diodos para lograr una caída de tensión del southbridge (smc 3.3v ) a 1.2 v en las consolas fat y de 1.8 v en las slim (según lo que dice él que es el creador del RGH 3) . Como han habido reportes de consolas fritas (aleatorios , no he podido comprobar el origen o la veracidad) entonces me surgió la idea de comentarle a marvicdigital acerca de los reguladores low dropout (vean los datasheets, su construcción interna tiene al menos 2 resistencias internas) . él probó el funcionamiento. Se estandarizó el valor de los reguladores a 1.2 voltios pero puede que en el punto post out se pueda usar un máximo de 1.8 v para estar en un rango máximo operativo de tolerancia en el cpu en ése punto y sin afectar el funcionamiento

Y eso es teórico, ya que no poseemos los datasheets de los cpus o gpus (obviamente confidenciales de mocosoft) para conocer los valores reales de los voltajes.

Todo lo que he dicho antes lo he tratado de resumir lo mejor que he podido. Lean el primer hilo que publicó wah wah , ahí está el avance y los resultados de las pruebas con los reguladores. Saludos

Mi duda es, en el RGH 3.0 porque sueldan los reguladores primero y despues realizar la extracion de la nand.? porque no realizan la extracion de la nand con la creacion de la xebuild y despues al final realizan la soldadura de los puntos y los reguladores.

Saludos, su ayuda, tengo una Corona de 4 gb, para RGH 3, me crea el xell reloaded, y me muetra la CPU Key, pero al crear el Xe build y escribirbrilo el programa no marca error, pero no me da imagen, regreso la NAND como estaba y es lo mismo, podrian darme sus opiniones y ayuda, muchas gracias

Una pregunta tonta, voy ha hacerle el RGH3 a una xbox 360 fat que tengo de hace años, una vez he escrito la nand y todo funciona bien, solo tengo que quitar los cables que van de pico a la pcb, no?

Los reguladores y sus cables se quedan?

@DaviidCou efectivamente. Desoldar sólo la pico. Los reguladores y los cables se quedan
