Euroconector conmutador o switch Casero

No se como ha sido pero de repente me encuentro con un montón de consolas retro y el conectarlas a mi pequeño crt es una locura de cables, y he pensado que necesito un conmutador de euroconector.

En el mercado existen varios modelos por menos de 100€ que hacen la función, pero eso es demasiado fácil (si vas a decir no te compliques cómprate tal modelo, ahórratelo, ya lo sabemos, este no es tu hilo)

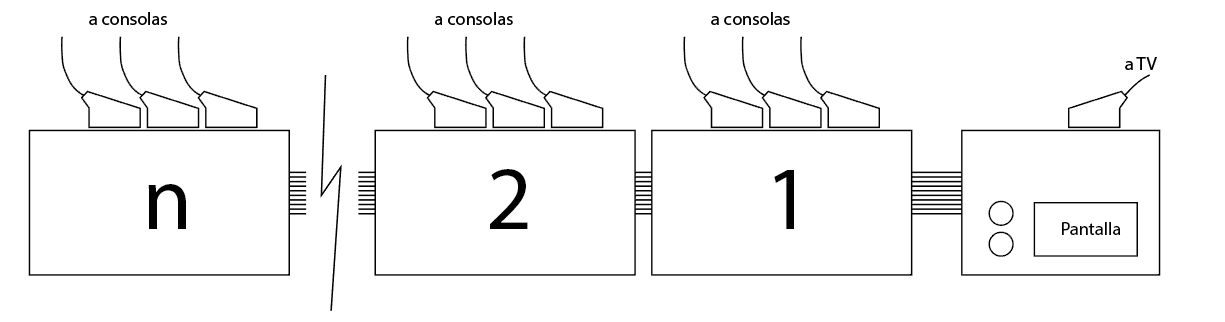

Yo he pensado que estaría bien un switch modular, de tal forma que conforme vayas ampliando la colección puedas ampliar el numero de conmutadores.

El producto final sería 2 pcb uno del del controlador y otro del esclavo que podrían conectarse infinitos teóricamente, también habría un modelo 3d para imprimir, todo opensource para que cualquiera pudiera hacérselo en casa y aportar ideas.

los componentes principales serían:
Arduino con pantalla oled pequeña (para controlar los esclavos)
SN74CBT3244 (Bus switch 8 I/O)
WS2812 (se suele usar en las tiras de led para programarlas con uno solo cable de datos y la alimentación)

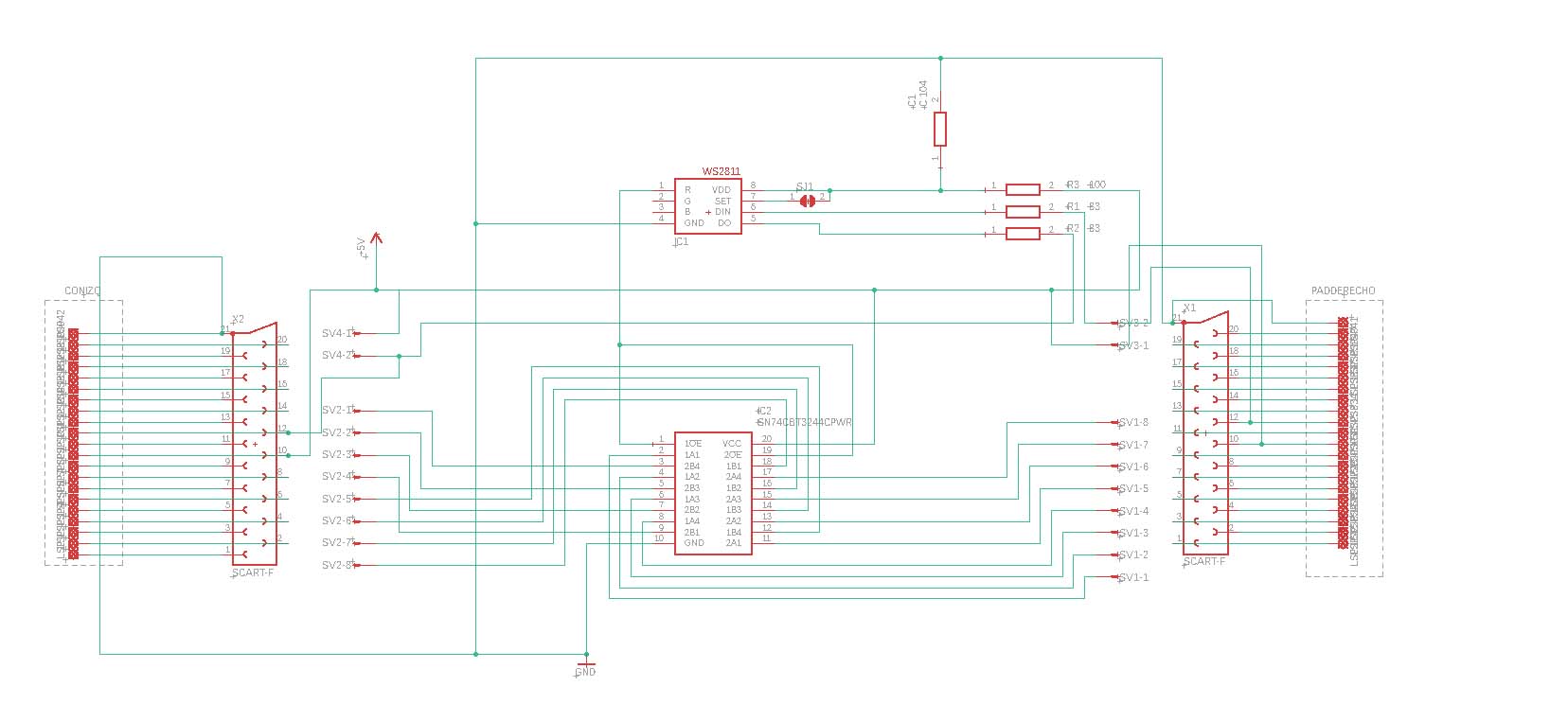

Tengo algún esquema del esclavo que sería el más complicado electrónicamente.

Me gustaría encontrar compañeros que les apetezca ayudar al proyecto y aportar conocimientos.

esquema esclavo 01.jpg
