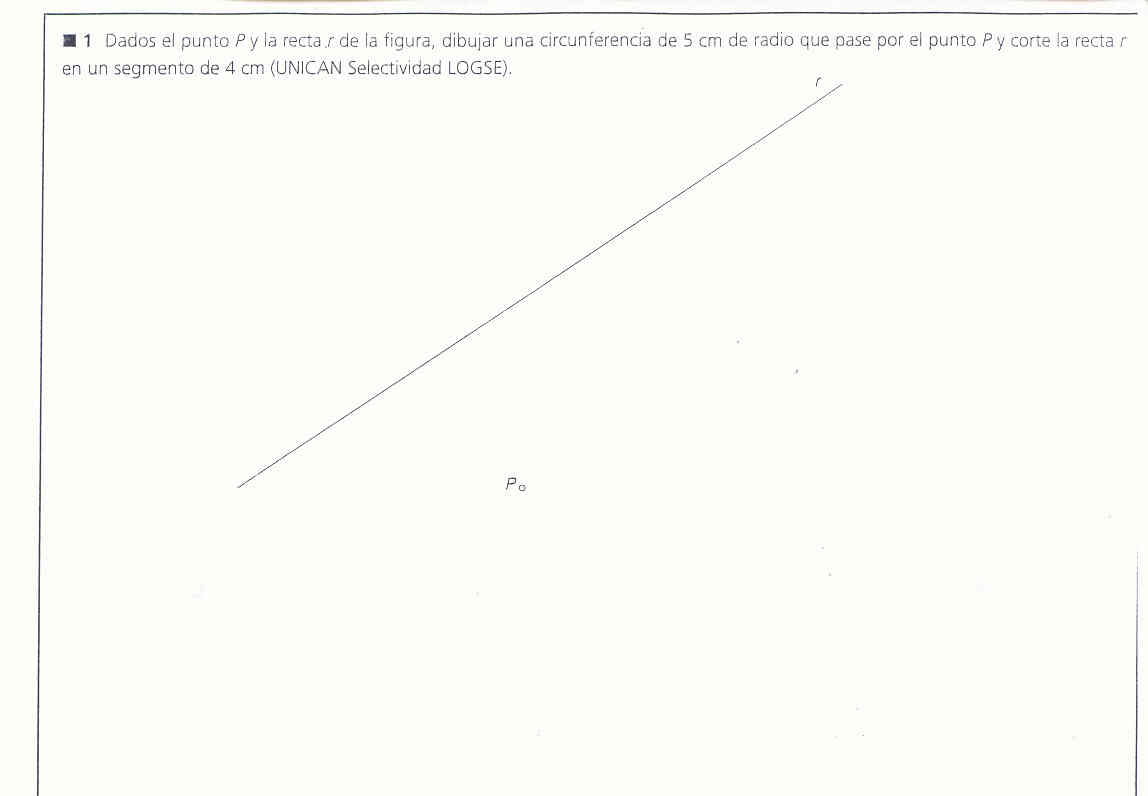

Ejercicio "fácil" de Dibujo Técnico (I)

Trazas una perpendicular a la recta que pase por P.

En el punto de corte cojes 2cm a cada lado y marcas los puntos.

Desde uno de los dos puntos trazas una circunferencia de 5cm que corte a la perpendicular que pasa por P.

El sitio dónde corte a la perpendicular será el centro de tu circunferencia buscada.


Qué cabrón, me has hecho sacar el viejo compás y la vieja escuadra... eran buenos tiempos

PD: Anímate con dibujo, a veces parece un rollo, pero le acabas cojiendo mucho cariño.

Dibujo tecnico mola y el examen de la selectividad no es nada dificil. Fue en la que saqué mayor nota. Que recuerdos

Gracias por contestar. Heku, tienes un privado.

No es que no me guste la asignatura, pero es la única que no veo las cosas, sobretodo lo relacionado con el diédrico y movidas de esas. Y los problemillas como el que he puesto se me atragantan cosa mala.

Saludos.-

Hay gente a la q le cuesta ver estas cosas, mientras q otros en un instante lo ven todo claro. La única diferencia "real" entre uno y otro es q el segundo podría ser arquitecto mientras que el primero (en principio) no.

Esto es lo mismo q la gente q se tira por ejemplo 4 horas empollando un tema de historia y luego no se le queda nada, mientras que otro con tan solo leerlo en una hora, ya lo tiene todo en la mente.

Animo Splat!

Heku escribió:Trazas una perpendicular a la recta que pase por P.

En el punto de corte cojes 2cm a cada lado y marcas los puntos.

Desde uno de los dos puntos trazas una circunferencia de 5cm que corte a la perpendicular que pasa por P.

El sitio dónde corte a la perpendicular será el centro de tu circunferencia buscada.


Qué cabrón, me has hecho sacar el viejo compás y la vieja escuadra... eran buenos tiempos

PD: Anímate con dibujo, a veces parece un rollo, pero le acabas cojiendo mucho cariño.

Y como consigues que pase por P? Con tu metodo te aseguras el cortar la recta con 4 cm, pero no que pase por P (a lo mejor lo contiene, o a lo mejor no..., el centro no tiene porque estar en la perpendicular).

PD: si supiesemos la distancia de P a r se aclaraban muchas dudas...


EDITO:

Mi método

Haces en cualquier lado de la recta, una circunferencia que la corte con un segmento de 4cm. Ahora ya tienes la distancia del centro de la circunferencia pedida a la recta. Haces una paralela que pase por ese centro de prueba. Con el compas marcas los puntos desde el punto P a la recta del centro que midan 5 cm.

Te salen dos puntos, uno a cada lado, trazas las circunferencias y san sacabo.

EDITO2: y como se que me explico como el culo he hecho una imagen pero no puedo subirla si no pongo un mensaje nuevo, y no puedo responder 2 veces seguidas

jaja, este mismo ejercicio me lo mandaron ami ace un semana y yo lo ice bien pero a ojo y en clase nos lso explico la profesora te digo mas o menos como es aunq no es exactamente igual pero puede valer:

1- cojes la medida de 4 cm con el compas y aces una circunferencia q corte a la recta(lo q le llamaremos Q), luego donde corta a la recta pinchas con el compas con 4 cm de medida y aces otra circunferencia q corta la misma recta( q sera el punto M)

2- ahora aces la mediatriz del segmento PQ y del segmento QM y donde se crucen las mediatrices es le centro de la circunferencia q va a ser el resultado

3- aora pinchas donde se cortaron las mediatrices con la aabertura hasta P(q debería ser 5 cm si lo q yo digo y tu aces esta bn) y trazas la circunferencia y debería ser así


PD:repito q mi ejercicio no exactamente igual pq la posicion de la recta y el punto es diferente pero debería de ser igual pq es del mismo tipo

sqaludso

Claro ya decía yo que no pasaba por P.

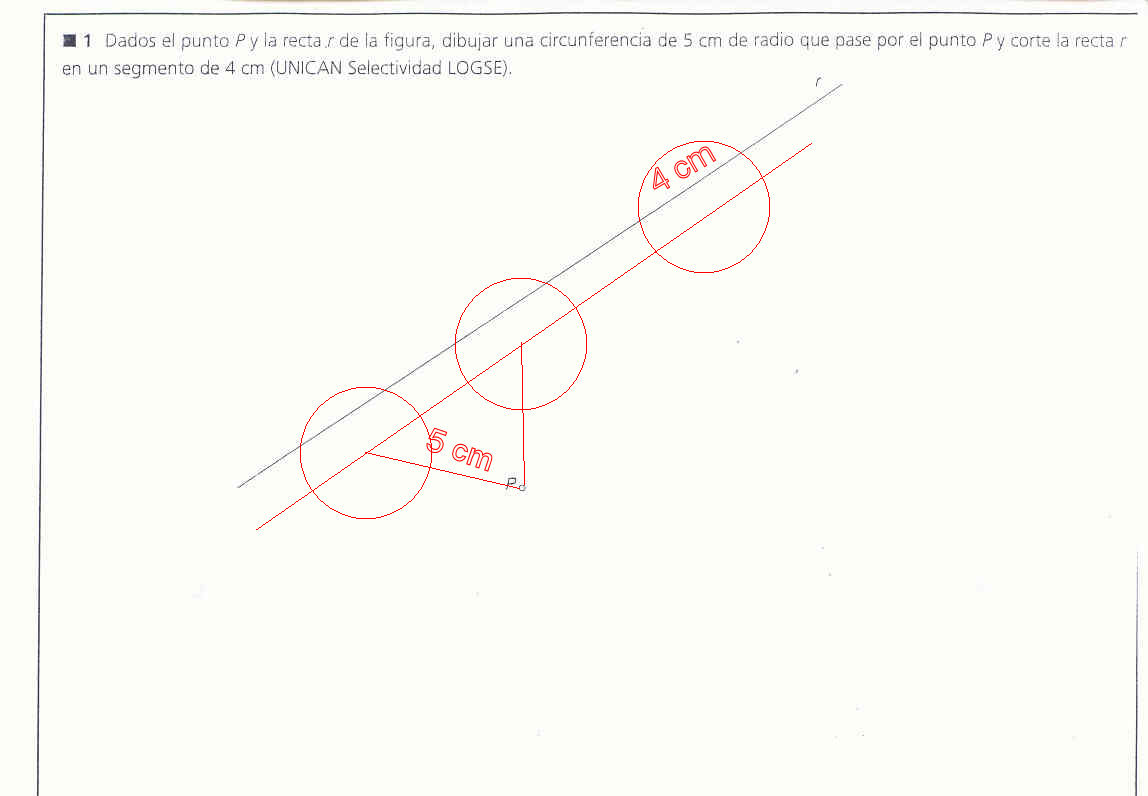

Pues aqui va la imagen

Repito explicacion mas sencilla:

1º Haces una perpendicular donde quieras. Mides 2 cm a cada lado. Desde uno de esos puntos mides con el compas 4 cm para cortar a la perpendicular. Con esto tienes un circulo que corta en 4 cm la recta pero no pasa por P.

2º Para que pase por P hacemos una paralela a r que pase por el centro de la circunferencia que hemos hecho.

3º Medimos con compas 5 cm desde P hasta la paralela del punto 2.

4º En los dos puntos trazamos las circunferencias solucion y listo.

DemonR escribió:Pues aqui va la imagen

Repito explicacion mas sencilla:

1º Haces una perpendicular donde quieras. Mides 2 cm a cada lado. Desde uno de esos puntos mides con el compas 4 cm para cortar a la perpendicular. Con esto tienes un circulo que corta en 4 cm la recta pero no pasa por P.

2º Para que pase por P hacemos una paralela a r que pase por el centro de la circunferencia que hemos hecho.

3º Medimos con compas 5 cm desde P hasta la paralela del punto 2.

4º En los dos puntos trazamos las circunferencias solucion y listo.

vaya perpendicular que has hecho xD

saludos

Coño, que ida de olla... Lo siento, igual te lié más

Era algo tarde tambien para hacer esas cosas

Bueno, se me olvidó la perpendicular pero la idea se ve...

Heku escribió:PD: Anímate con dibujo, a veces parece un rollo, pero le acabas cojiendo mucho cariño.

Dios te oiga

legolas2069 escribió:
Dios te oiga

Mira, a veces tambien es cosa del profesor. Yo tenía un inútil en segundo de bachiller, saqué un cero en el exámen final (no un 1 o un 0,5, un 0) me la aprobaron así de pasadilla (era la única que me quedaba...). Bien, entre en la uni y en Expresión Gráfica de primero de industriales saqué la asignatura sin demasiados problemas.

Es cosa de dedicarle tiempo y tener a alguien que te explique.

yo estoi en 2º de bachillerato y aunq solo tuve 2 semanas de dibujo por aora es de las asignaturas q mas me gusta y eso q mi profesora se le va la olla de vez en cuando, eso si ai cosas q no me estoi enterenado de nada aora estamos con als propociones y dimos la propocion aurea y ya servirá pa algo despues pq yo no le veo mucho sentido aora

ghamaicano escribió:yo estoi en 2º de bachillerato y aunq solo tuve 2 semanas de dibujo por aora es de las asignaturas q mas me gusta y eso q mi profesora se le va la olla de vez en cuando, eso si ai cosas q no me estoi enterenado de nada aora estamos con als propociones y dimos la propocion aurea y ya servirá pa algo despues pq yo no le veo mucho sentido aora

¿En que instituto estás?

Gracias a todos por las respuestas, peazo de foro este.


Saludos.-

Estoi en jesuitinas, pq eres de vigo tu?

ghamaicano escribió:Estoi en jesuitinas, pq eres de vigo tu?

Sí, pero de Jesuitinas nada chato. (Coia II para ser preciso... qué tiempos!)

el Coia 2 me keda por aki cerkita q yo vivo por donde esta el campo del celta en Balaidos

ese ejercicio esta chupado y no hace falta ni saber dibujo tecnico para resolverlo.
