Hola,

He estado esta tarde limpiando el pc y he tenido un problema con el disipador.

Resulta que las palanca del anclaje estaba suelta. El disipador estaba como pegado al procesador.

http://i.imgur.com/4Sglyxj.jpg (disipador y ventilador)
http://i.imgur.com/Mh4QoRP.jpg (palanca)

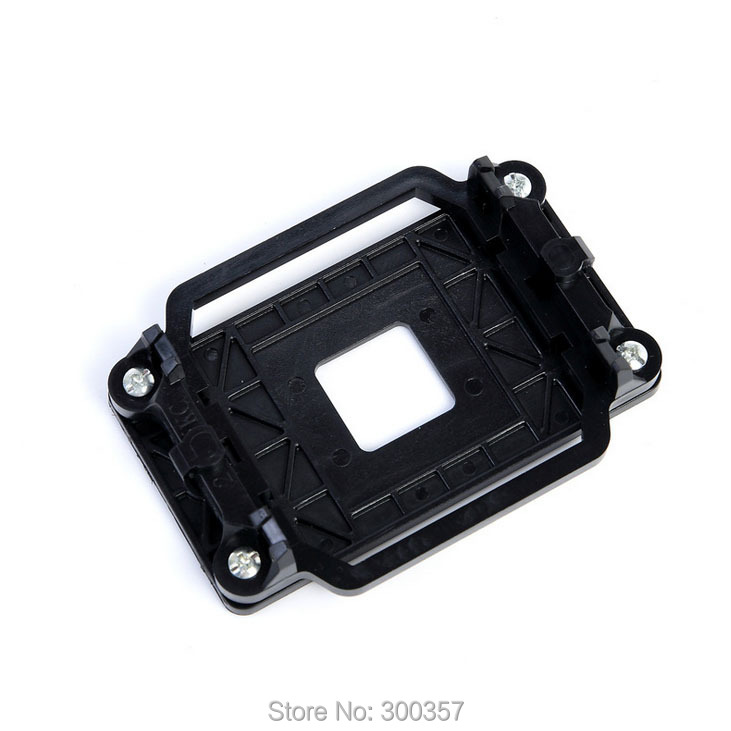

Soporte no hice foto pero es parecido a este (va atornillado a la placa: http://g02.a.alicdn.com/kf/HTB1kfwHHpXX ... socket.jpg)

Ahora al ir a montarlo, voy aplicar pasta térmica sobre el procesador y luego poner encima el disipador. Pero antes de hacer todo esto, he querido montarlo sin aplicar pasta térmica (sin encender el pc) para ver como se montaba bien y asegurarme.

Sin embargo, como la palanquita estaba suelta no se realmente como se sujeta. El orden es atornillar el soporte (imagen 3), en medio queda el procesador, poner la palanca (¿cómo?) y luego el disipador con el ventilador (ventilador atornillado al dispador como en la imagen).

He limpiado y cambiado disipadores en otras ocasiones, pero este pc (el de mi prima) ahora no se como montarlo. Es muy raro. A malas estoy por comprar por 7€ (amazon) un disipador que se "atornille" directamente al soporte del dispador (sin palanca) como este:

http://www.amazon.es/gp/product/B005C5G ... _i=desktop

Otra idea, es ponerlo con la pasta y sin palanca (¿pero se caerá alomejor con el tiempo no?)
Claro que va pegado el disipador al procesador, por el material termico [como una cinta adhesiva de doble cara] y es normal.

Todos los sistemas de sujecion de AMD son igual y no han cambiado en mas de 10 años, consulat cuaquier video para que veas como va montado.

Y es mejor poner bajo las etiquetas [img]url_imagen[/img] las fotos

Imagen

Imagen

https://www.youtube.com/watch?v=MzZQgJDyzGI
https://www.youtube.com/watch?v=vKICuXHddKE
https://www.youtube.com/watch?v=RYD9TLN4qpM
https://www.youtube.com/watch?v=yZvXKdRQyig
el socket tiene en ambos lados una pestaña, primero pon la parte que no tiene palanca en su pestaña y luego la que tiene palanca, a veces hay que apretar un poco para ponerlo, lo normal es que la parte de la palanca este sujetando el disipador, si estaba como pegado es por la pasta termica, con algunas pasa que se queda como pegado.
Hola,
Gracias por la repuesta aunque desafortunadamente no me sirvió.

He visto videos y he montado esto otras veces (otros modelos).
Se que va pegado, la cuestión es ¿sólo con la pasta? sin la palanca ¿no se caerá? Esa es una duda

Y la gran duda es ¿Cómo poner la palanca? No he vsito ningún video de ese modelo de soporte de disipador (he mirado bastantes y como digo he montado algunos modelos).

Tal vez no me expliqué bien, lo siento.
Gracias de todas formas.

PD: No puse las imagenes en IMG por ser muy grandes y creía q sería más molesto.
El disipador de fabrica en AMD no viene con pasta termica, sino con la cinta o material termico por ello queda adherido desde que se coloca el disipador, a digferencia de la pasta termica que se va adhiriendo con el tiempo. Como sea, el resultado es el mismo y hay que tener cuidado de como se quita el disipados [movimiento pequeño pero firme girando izquierda, derecha, drecha, izqierda].

En el primer y segundo video que puse [mas o menos a la mitad del video] se muestra muy bien como se coloca y sujeta con el sistema de anclaje, que resumio bien Dfx.

PD: Viendo tu respuesta se nota que NO HAS VISTO LOS VIDEO QUE PUSE y que muestran lo de la palanca [ms explicado en el segundo video que puse link], si que ¿para que prguntar sino se toman la molestia de primero revisar?
Gracias, de nuevo por las respuestas.
Probaré mañana, la cosa es que antes probé metiendo el anclaje por el lado que no tiene palanca y luego metí el otro (sin hacer presión) pues sobraba como un dedo de longitud. Por eso me extrañó mucho, acentúando el extraño al poner el socket antes que el dispador, de forma que al poner encima el dispador quedaba "en el aire". Muy extraño. Si puedo mañana hago un mini video.

Como el modelo del video 1 y 2 lo he puesto en otras ocasiones, pero es distinto al que tengo ahora. Digamos que esos modelos, lo que es el enganche va incorporado al propio disipador. En el mio no, es una pieza aislada como la de la foto.
El sistema de anclaje es exactamente el mismo. Disipadores de fabrica y de terceros tienen tambien esa pieza suelta, la colocas en el disipador cuidando que encaje bien [si lo observas con cuidado veras que puede traer una muesca para que encajen los bordes]. Tienes que cuidar que el centro de esa pieza quede al centro del disipador para que la presion que ejerza al 'girar' la palanca sea homogenea, sino la presion sera solo de un lado del disipador y es cuando vienen los problemas.
TRASTARO escribió:El sistema de anclaje es exactamente el mismo. Disipadores de fabrica y de terceros tienen tambien esa pieza suelta, la colocas en el disipador cuidando que encaje bien [si lo observas con cuidado veras que puede traer una muesca para que encajen los bordes]. Tienes que cuidar que el centro de esa pieza quede al centro del disipador para que la presion que ejerza al 'girar' la palanca sea homogenea, sino la presion sera solo de un lado del disipador y es cuando vienen los problemas.



Me fijaré mañana cuando vuelva a casa de mi prima a verlo.
La cosa es que como "la pieza suelta (no se como se llama)" tiene como forma triangular y no encajaba. Teoricamente, ví que iba entre el "disipador" y "el procesador" y al tener dicha forma, no sujetaba nada.

Para mi que debería ir la pieza suelta:
a. En medio del dispador.
b. enganchado al propio disipador de alguna manera
c. entre disipador y ventilador.

Pero de ninguna de esta forma iba cuando lo demonté (estaba suelta la palanca y el disipador pegado). Cosa que me extrañó y ahora al montarlo (Sin poner aún la pasta térmica) es cuando me viene este mar de dudas.
Es que a-b-c los tres juntos es como deberia de ir, de otra manera no hace el trabajo de anclaje.

Si te fijas en la foto del disipdor/ventilador hay una 'zanja' [en tu foto esta en vertical], debes quitar el ventilador y meter el anclaje en esa 'zanja'. Ya despues vuelves a poner el ventilador encima, de hecho puedes anclar primero el disipador y ya que este bien seguro es cuando pones el ventilador y lo atronillas.

Imagen
De esa forma no venía puesto de serie, pero es lógico que sea como tu dices (esto lo recuerdo bien porque he quitado los tornillos del dispador para limpiar bien tanto disipador como ventilador y la pienza esa venia por debajo, muy raro, de ahí mi desconcierto).

Probaré a meter el anclaje en esa zanja pues así si debería estar bien sujeto.

Muchas gracias por tu ayuda. Siento haber sido tan torpe. Gracias por la paciencia. Mañana te cuento.


EDITO: SOLUCIONADO MIL GRACIAS

Imagen

Desconozco como tenía mi prima tenía esa pieza mal montada y claro yo queriendo ponerla como estaba no era capaz y era porque estaba mal.

Tal y como lo pongo en la foto adjunta, está enganchado perfectamente, a la priemra, sin ninguna complicación.

LO DICHO, MUCHAS GRACIAS
