Diferencias entre Soldaduras en el chip RGH

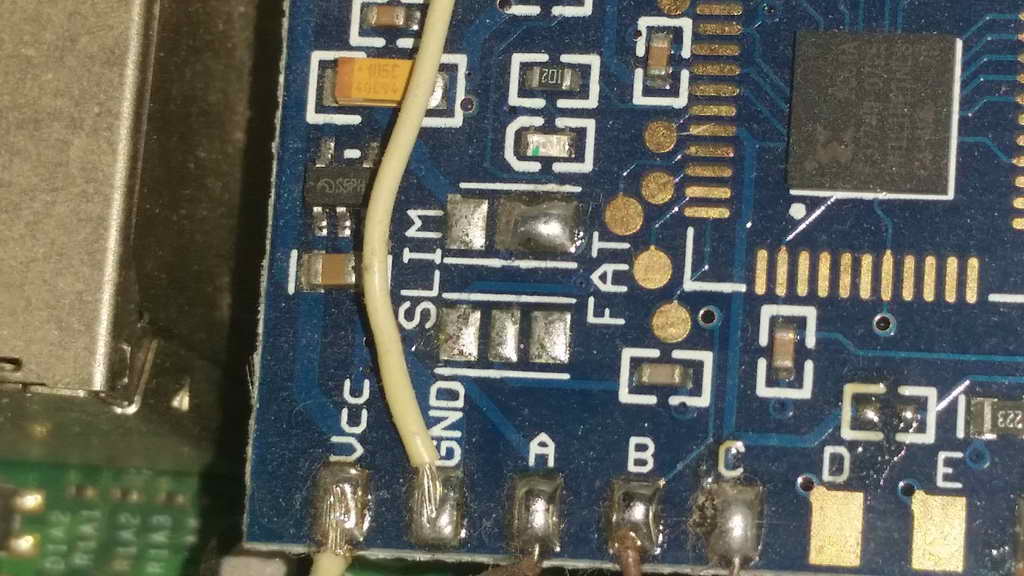

Recien me llegó una consola Placa Falcon con Chip RGH y noto que el el puente donde se define si es SLIM o FAT solo esta soldado de un solo lado, y ví un esquema donde se soldaban los dos lados

¿Cual es la direfencia entre ambas?

@callezulia

el selector que se encuentra debajo del led se encarga de mandar "modo slim o Fat". el que se encuentra abajo de ése se encarga de habilitar un pequeño capacitor para las consolas corona (habilita el capacitor para conectarse con el punto A, cpu rst y supongo que el punto B, sigue el pad derecho para ver donde conecta y lo sabrás con exactitud
Eruil escribió:@callezulia

el selector que se encuentra debajo del led se encarga de mandar "modo slim o Fat". el que se encuentra abajo de ése se encarga de habilitar un pequeño capacitor para las consolas corona (habilita el capacitor para conectarse con el punto A, cpu rst y supongo que el punto B, sigue el pad derecho para ver donde conecta y lo sabrás con exactitud


Entonces, ¿Es necesario soldar el de abajo para las Placas Jasper?
Eruil escribió:@callezulia

No


Thank you very much
