Corona V4 - No detecta SD/NAND casero

Archivado
Buenas, tengo una Corona V4 a la que quiero dumpear la nand. El problema es que no me detecta el dispositivo sd que he fabricado a partir de los diagramas.

El cristal esta directo a chasis de salida de video (gnd)

Los pads 4-6 no estan puenteados

Las resistencias rcs6 y 7 estan puenteadas (los pads, porque no tenian resistencia)

Dejo imagenes de la instalación.

1- https://ibb.co/m9wPJm7

2- https://ibb.co/p26w9j6

3- https://ibb.co/JcZ3RQy
por lo que veo en tus fotos pusiste los puntos 13 y 15, son los puntos 11 y 13. Si aún no te funciona así manda el cristal al punto 7.

Avisas como te va
Hola, puse esos cables en sus puntos respectivos y el cristal en el punto 7 pero sigue sin detectar...

El cristal va al siete solamente? O al siete y también a tierra? No quise ponerlo a tierra también por miedo a que hiciera algún corto y en los pad de la nand
El cristal va al punto 7 o a tierra. Personalmente lo ocupo siempre en el 7 y nunca he tenido problemas. Probaste que tu adaptador usb no tenga problemas en leer tarjetas SD?
hola

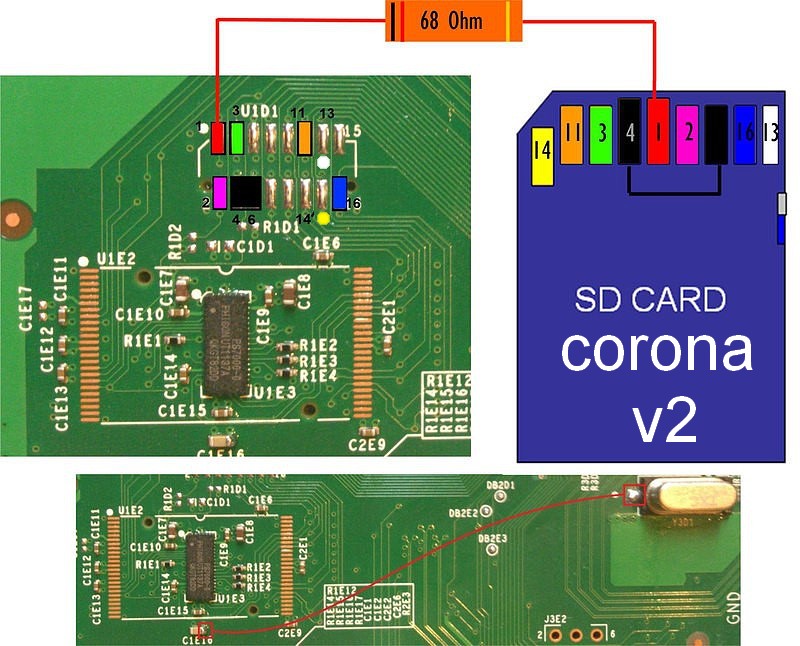

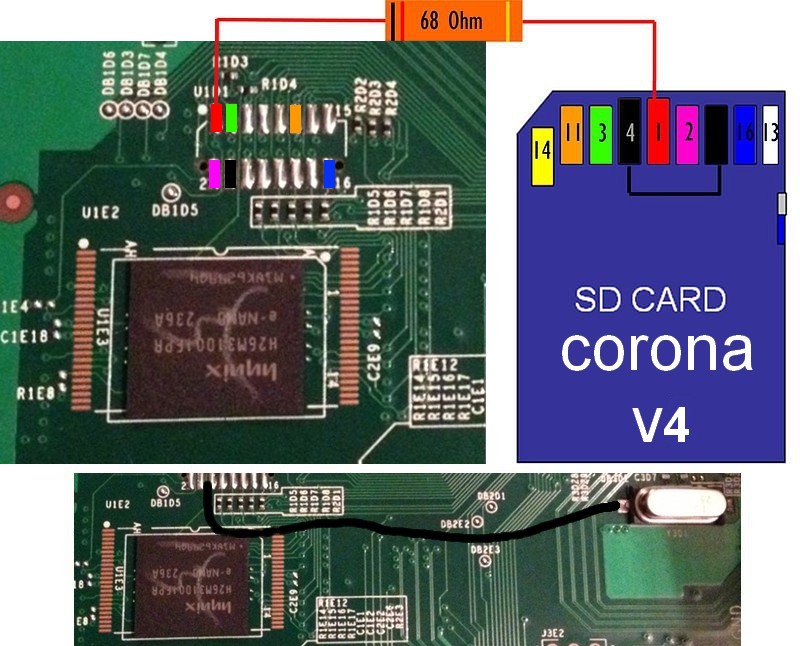

prueba estos v2 v4

saludos

Imagen
Imagen
En mi modesta opinión prueba con otro lector de memorias SD, o realiza la instalación a un adaptador MicroSD a SD y luego lo conectas a tu lector USB así funciona en ocasiones cuando da problemas: Cableado > Adaptador MicroSD a SD > Lector SD-USB > PC.

No siempre los adaptadores detectan a la primera las memorias, primero la PC detecta el adaptador y luego se conecta la memoria SD al adaptador y así es que las reconoce en ocaciones, suerte!
Solucionaste tu problema? Sería bueno que avisaras.

Saludos.
