¿¿ Como montar el Chip Matrix Infinity en SCPH-90004 ??

Hola a todos

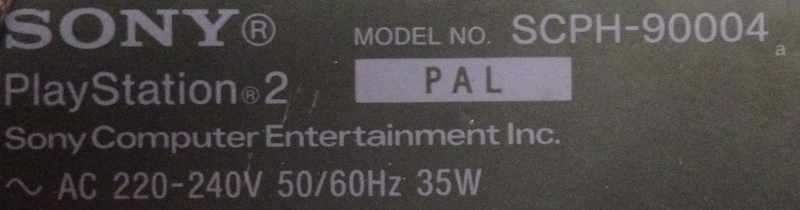

Quisiera algo de ayuda con el diagrama para poder montar este chip matrix Infinity 1.93 en una PS2 slim modelo SCPH-90004

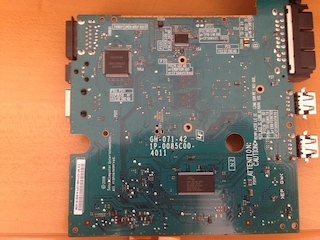

Placa- GH-71-42
he buscado informacion pero no encuentro nada relacionado con esta placa
es mi primer montaje de chip
espero me puedan ayudar y asi ser de informacion para otros

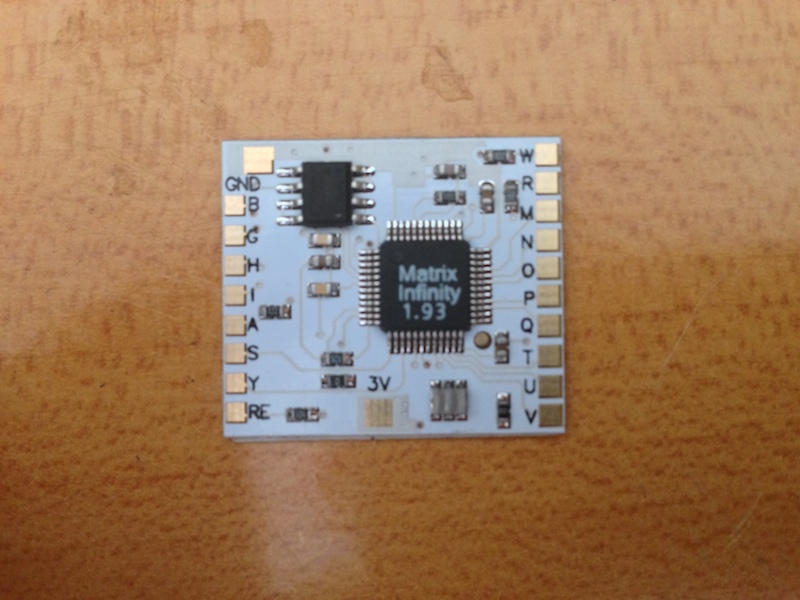

Mtrix Infinity.JPG
Yo hice una hace 3 años o mas mía, y creo recordar que use este esquema.
Pero de verdad te digo que si es tu primer chip, lo veo poco factible empezar con ese modelo de PS2, las soldaduras a las patillas del chip son muy ajustadas para empezar.
Imagen
