Cambie el diodo laser usted mismo...que os parece??

yeko escribió:Bueno, pues he estado investigando un poco, y he conseguido encontrar a unos amigos chinos que venden el diodo laser de las lentes kem-400aaa. He hablado con ellos y el precio es de unos 14 euros aproximadamente por unidad. Sería solo el diodo laser de 5 pines(laser rojo, BD e infrarrojo). Yo no sé si alguien ha hecho pruebas de intercambiar los diodos y revivir alguna lente así. No me parece complicado cambiarlo, pero hay q hacer pruebas. Me parece más factible, cambiar el laser agotado de mi lente por uno nuevo, q comprar lentes recicladas a media vida por una pasta y sin garantias.
Alguien puede aportar pruebas que haya hecho, intercambiando partes de lentes muertas y reviviendola??más que nada para asegurarme de que una lente muerta, solo implica el agotamiento del laser, y no problemas de bobinas del focus y tracking o del driver que va integrado en la lente.

Un saludo

El problema, imagino, es que tendrás que recalibrarla, y sin soft para hacerlo lo veo dificil.

Creo q no haría falta calibrarla, se trataría de desoldar el flex que va al diodo, soltar la chapa que lo sujeta con 2 tornillos y cambiarlo

Podrias poner alguna que otra fotillo retocada con paint para marcar, a mi me interesa, puesto que ya no tengo garantía y los pagos hacen ir a lo más barato.

Eso si, compro en Dealextreme, y hay cosas hechas con mimo y otras no, algunas duran lo que quieren.

La idea sería algo así, no tengo lente ahora para hacer fotos, de momento pienso que es una idea, luego surgiran los problemas.

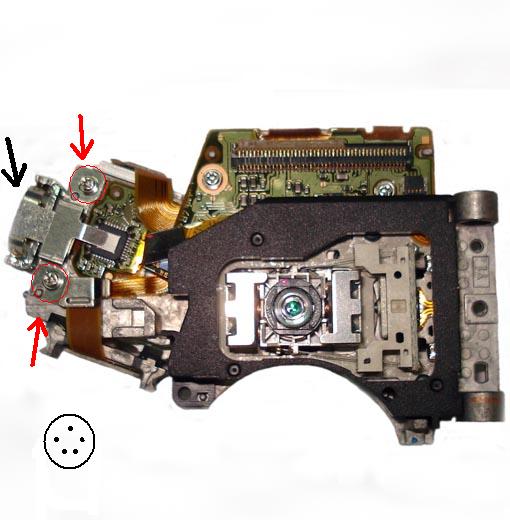

Los tornillos vienen marcados en rojo. El flex va soldado por la parte donde indica la flecha negra, son 5 puntos. Por lo que me he fijado, el laser lleva una especie de pasta gris, parecida a la usada en la xbox360 en sus disipadores. Esta sería una cosa a tener en cuenta ya que necesita disipar bien el calor con el chasis de la lente.

adjunto foto del lector y del diodo BD que suministrarían.

Saludos

Intenta encontrar algún manual de especificaciones técnicas de PS3 para asegurarte que no hace falta calibrar el diodo, me parece muy raro que puedas cambiar el diodo láser "por las buenas" sin tener que toquetear algún potenciómetro o hacer algunas medidas con el osciloscopio.

Lo mismo lo he probado yo con lentes de PS2 y pasa como con las bobinas que las cambias y nofunciona, de alguna manera hay que recalibrar, no es dejar caer las piezas y ya esta.

El tema de calibrar los potenciómetros no, porque no los hay.
De ps2 vi algún tutorial donde hacían esto, de hecho algunas tiendas en España venden los diodos de ps2 todavía. Este tenía el problema de que llevaba bastantes más conexiones en el flex, ya que el laser y sensor creo si no recuerdo mal, iban en el mismo encapsulado. No sé hasta que punto sería crítico esto, ya que la óptica de la ps2 tenía que devolver el haz al mismo sitio
En el de ps3 van independientes. El único inconveniente que veo, es dejar el diodo bien centrado en la cavidad. Pero hasta q no se hagan pruebas, no sé como esto afecta. Dispongo de osciloscopio de todas maneras si hiciera falta alguna medición, lo q no sé, es donde está el Test Point de la lente, no dispongo de ninguna hora para mirar.
Un saludo

te lo digo por experiencia.. unos 10 años...

vamos a ver...

mira.. te venden el bloque completo por 60e en muchisimos sitios. es quitar uno y poner otro.. 5 minutos de reloj y 0 fallos.

si vas a intentar cambiar el pickup.. y mas sin experiencia.. no te va a funcionar, te lo digo con un 99% de seguridad (a no ser q seas un fiera y/o suerte)

vas a tirar el dinero, si.. 16eurines.. es muy poco.. es tentador.. pero cambia todo

Realmente es una buena idea para no pagar ni un puto duro a la gentuza que se dedica a vender lentes de segunda mano y sin ningún tipo de garantía, aparte de que eso debería estar prohibido, todo lo que usted venda, debe estar con su respectiva calidad, garantía y/o derechos.

Yo tb vería más factible hacer eso por precio que comprar 3 o 4 lectores que se jodan, y asi gastarme más casi que en una ps3 nueva.

A ver si algún experto lo ha conseguido...

1º No hay que recalibrar nada. La calibración es por corriente que se manda al diodo, y para diodos iguales, corrientes iguales. Si no cumple las especificaciones del datasheet ese diodo se descarta. Así que cualquier diodo nuevo luce casi igual que el anterior. Y digo casi porque puede haber pequeñas variaciones de la longitud de onda emitida, y si los sobreesfuerzas (lo que se suele hacer para hacer punteros) se nota que algunos viven más que otros, o son más eficientes que otros. Pero a potencias digamos dentro del rango para el que se diseñan van prácticamente igual. Admeás que llevan fotodiodos de feedback para controlar la potencia, aunque no sé si lo susarán.
2º Es prácticamente imposible sacar el diodo viejo sin usar métodos destructivos, y mucho menos aun insertar el nuevo. SI quieres pruebas o tal te paso una web que son especialistas en desguazar estas cosas, que te digan lo que hay que hacer para sacar un diodo de su sitio. Probablemente tuvieras que taladrar literalmente el antiguo.
3º No tienes medios técnicos para alinear correctamente el nuevo diodo. Si no está alineado, no funciona. Puedes tner mucha suerte pero aun así...
4º Los diodos laser son tremendamente sensibles a electricidad estática y a los manazas. No creo que alguien que ve un diodo laser por primera vez en su vida sea capaz de colocarlo sin cometer ningún error como tocar la ventanita de delante o tocar los pines con las manitas sin protección


Conclusión: si quieres experimentar con diodos laser hazte punteros con ellos.
Aunque tienes diodos blu-ray que llegan a 100mW por 8 euros, cuando el de la PS3 no pasa de 30 sobreforzandolo mucho en blu-ray.

EDIT: esos dos tornillos no sujetan al diodo, va metido "a presión" en un disipador pequeño y luego ese disipador creo que va pegado. A ver si os encuentro alguna foto buena de desensamblaje de un KES-400 AAA.

Es que no sé, hay gente que habla, como si los demás fueramos tontos o algo así. Pues el manazas que no ha visto un diodo laser en su vida, lleva como 8 años dedicandose a las consolas. En un año, espera ser ingeniero industrial electrónico, y el tonto de él, dice que hay unos brazaletes antiestáticos antimanazas, q son cojonudos para los semiconductores. Aparte de eso, el tonto, ha sacado el diodo laser del bloque sin matar a nadie con su haz.
Es cierto que va pegado, y que lleva un disipador d aluminio, ya te digo, que hay q hacer pruebas. Hay gente que es como mi madre, que dicen primero NO, y luego si salen las cosas ya te ponen buena cara.

Saludos

yeko escribió:Es que no sé, hay gente que habla, como si los demás fueramos tontos o algo así. Pues el manazas que no ha visto un diodo laser en su vida, lleva como 8 años dedicandose a las consolas. En un año, espera ser ingeniero industrial electrónico, y el tonto de él, dice que hay unos brazaletes antiestáticos antimanazas, q son cojonudos para los semiconductores. Aparte de eso, el tonto, ha sacado el diodo laser del bloque sin matar a nadie con su haz.
Es cierto que va pegado, y que lleva un disipador d aluminio, ya te digo, que hay q hacer pruebas. Hay gente que es como mi madre, que dicen primero NO, y luego si salen las cosas ya te ponen buena cara.

Saludos

No lo decía por ti, lo decía en general. Que hay que tener mucho cuidado con estos diodos y un método así sólo está hecho para gente experta, no para manazas. No significa que tú seas un manazas sino que los diodos laser son antimanazas. SIento si se me ha entendido mal, lo de lso medios técnicos sí iba más por ti, pero lo de los manazas era en general. de hecho yo era uno de ellos, que se cargó 4 diodos laser de grabadoras de DVD... pero ahora tras coger experiencia y leer mucho del tema tengo 3 laser caseros. Uno de ellos quema.

De todas formas si has conseguido sacar el diodo empleando métodos no destructivos (que tiene mérito) y de tal forma que puedas colocar el nuevo sin emplear métodos destructivos (que tiene aun más mérito si cabe) te va a dar la chapa la alineación. Y ahí no sé yo qué tipo de máquinas harían falta para dejarlo de tal forma que funcionara.
Por cierto, si finalmente desistes y te compras el sled completo, te compro el viejo. Me interesa muchísimo un KES400AAA por la óptica que lleva, que permite montar laser RGB (vamos, sacar un rayo "blanco") con no demasiado esfuerzo. Hay gente que lo ha hecho, y sí han conseguido alinearlo bien... pero claro, ellos tenían un módulo que sobresale 2cm para afuera y que pueden ajustar directamente con la mano. Tú vas a tener un diodo metido a presión en un disipador, al que no puedes empujar para un lado o para otro con facilidad... además que tendrías que tener el diodo luciendo para ajustar su alineación (en ese paso requerirías un driver para alimentarlo externamente y mucha paciencia.

Ok, siento el mal entendido
Hay diodos laser RGB?? no entiendo la finalidad de adaptarlo a la lente. Entiendo el rojo y el azul, pero para el verde, no tiene longitud de onda adecuada para leer disco de ningún formato. Supongo que será para algún proyector o algo así.
La cosa, es q no tengo ningún módulo con laser agotado, también necesito comprar uno para hacer pruebas, pero no sé donde y qué precio. Experiencias q he tenido cambiando la lente de esta consola, no me ha dado buen resultado porque son lentes chapuceras y recicladas.
Si cambiar el diodo laser fuera viable, sería una buena opción a eso y más de uno se lo pensaba.

Saludos

yeko escribió:Ok, siento el mal entendido
Hay diodos laser RGB?? no entiendo la finalidad de adaptarlo a la lente. Entiendo el rojo y el azul, pero para el verde, no tiene longitud de onda adecuada para leer disco de ningún formato. Supongo que será para algún proyector o algo así.
La cosa, es q no tengo ningún módulo con laser agotado, también necesito comprar uno para hacer pruebas, pero no sé donde y qué precio. Experiencias q he tenido cambiando la lente de esta consola, no me ha dado buen resultado porque son lentes chapuceras y recicladas.
Si cambiar el diodo laser fuera viable, sería una buena opción a eso y más de uno se lo pensaba.

Saludos

No, a ver, hay gente que se dedica por hobby a hacer punteros láser. Y el Kes-400AAA tiene una óptica por dentro que permite combinar rojo, verde y azul sin tener que modificar nada y en un espacio pequeñito. Luego con eso pues puedes hacer cosas chulas tipo esto:
http://www.metacafe.com/watch/2222235/7 ... projector/
Me se un sitio donde te regalarían (igual te cobran gastos de envío) sleds viejos de PS3, pero no creo que te sirvieran porque esta gente no se anda con chiquitas para desguazarlos y probablemente estarían sin óptica, sin disipadores y sin nada más que la carcasa metálica y 2 o 3 bobadas. Si fuera hace unos meses cuando los Kes400AAA estaban de moda vale, pero ahora ya no salen rentables y hay muy poquitos.
