ayuda con jamma tetris con TV antigua

Reporto tu mensaje y que lo envien al subforo donde te apodrán ayudar mejor =)

(foro_retro-y-descatalogado-arcade-y-emulacion_220)

Muchas Gracias, saludos

De nada. A ver si los admins ven el mensaje y lo mandan a ese subforo que alli hay mucha gente que entiende bastante y seguro te podrán echar una mano Bienvenido por cierto, y enhorabuena por la compra. Mi sueño de pequeño era tener una recre

@Carlos_huesca Yo tuve un problema de que apenas se oía la placa de Tetris. No lo conseguí solucionarlo en la tele con el supergun, no hice ningún cambio de condensador al final y no he tenido la opción de probarla en un mueble arcade. En ese hilo se comentaban temas del sonido Tetris/JAMMA en televisión que igual te pueden ayudar.
viewtopic.php?p=1747272726

Lo primero que debes hacer es comprobar el potenciometro del volumen en la placa jamma, es posible que lo tengas al minimo y por eso no se escucha nada.
En caso de que ya lo hayas echo, toca empezar a comprobar temas de voltaje, asegurate que la placa jamma recibe los 5V en los pines 3 y 4 y 12V en el pin 6

Por donde sale el sonido, por los altavoces de la TV o por los de la maquina arcade ?
En caso que sea por los altavoces dela TV, toca comprobar las lineas de audio, comprueva con un tester que hay continuidad entre el pin 10 de la placa jamma y el pin 6 del euroconector y asegurate que subes el volumen de la TV.

En caso de usar los altavoces de la maquina, omite el paso anterior y comprueva si la maquina tiene algun potenciometro para regular el volumen.

Si todo esto esta OK, tal vez el problema es simplemente que la placa del tetris tiene el audio jodido... te recomiendo que intentes conseguir otra placa que sepas que el sonido funciona seguro

Entendido, probé el potenciómetro de la placa jamma y no sé aprecia ningún cambio. Probaré con las tensiones a medir en los pines concretos, y así sabré si no es problema de tensión.
Los altavoces teóricamente debería ser los dé la tele, me acabo de hacer con la máquina, tengo que revisar como va el cableado de los altavoces originales de la máquina, según he seguido, van a un conector lateral hembra ubicado en el lado derecho del mueble,y de ahí cableado al conector jamma. No sé cómo decirle a la máquina, que se usen sólo los altavoces originales y que no se usen los de la TV , lo principal ahora sería saber dónde está el fallo dé que no haya audio

Muchas gracias por vuestros comentarios e información

ewin escribió:Reporto tu mensaje y que lo envien al subforo donde te apodrán ayudar mejor =)

(foro_retro-y-descatalogado-arcade-y-emulacion_220)

Si es posible, intenta hacer algun video donde se vea el interior de la maquina, parece que tienes algun lio con los cables.

Buenas tardes

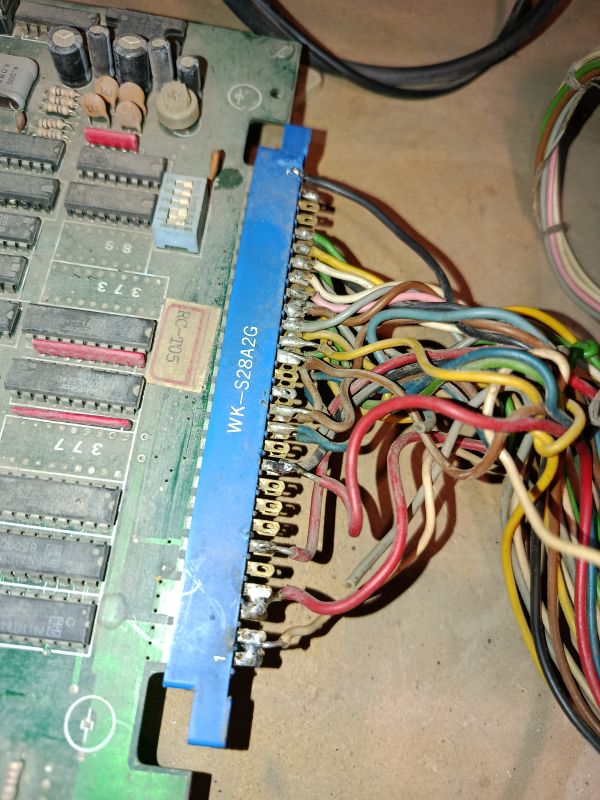

He conseguido hacer alguna prueba. Primero decir que el estado de la maquina en general necesita bastante orden y limpieza. La fuente de alimentacion dispone de 10 pines de salida, no estan indentificados por tanto me cuesta saber los voltajes pero midiendo en la placa Jamma con una punta en el multimetro en pin 1/2 y otra punta pin 3/4 dispongo de 5 V y con respecto al pin 12 me da 12 V. Entiendo que esa parte está bien.
Entre pin 10 de la placa jamma y el 6 del euroconector no hay comunicación, de hecho el pin 6 del euroconector no esta soldado, si otros pines, con resistencia incluidas, pero ese no. He seguido el cableado del pin 10 de la placa jamma y el de su inferior, y ambos van a los altavoces originales de la maquina. He probado a mover el potenciomentro de la placa jamma , el de audio pero no se aprecia nada. El anterior dueño me indicó que el audio a el se le escuchaba por los altavoces de la TV, pero no lo entiendo. Pregutas:
.- Puede ser que el potenciometro/ salida de la placa jamma de audio esté defectuosa?? Solucion? Cambiarla?

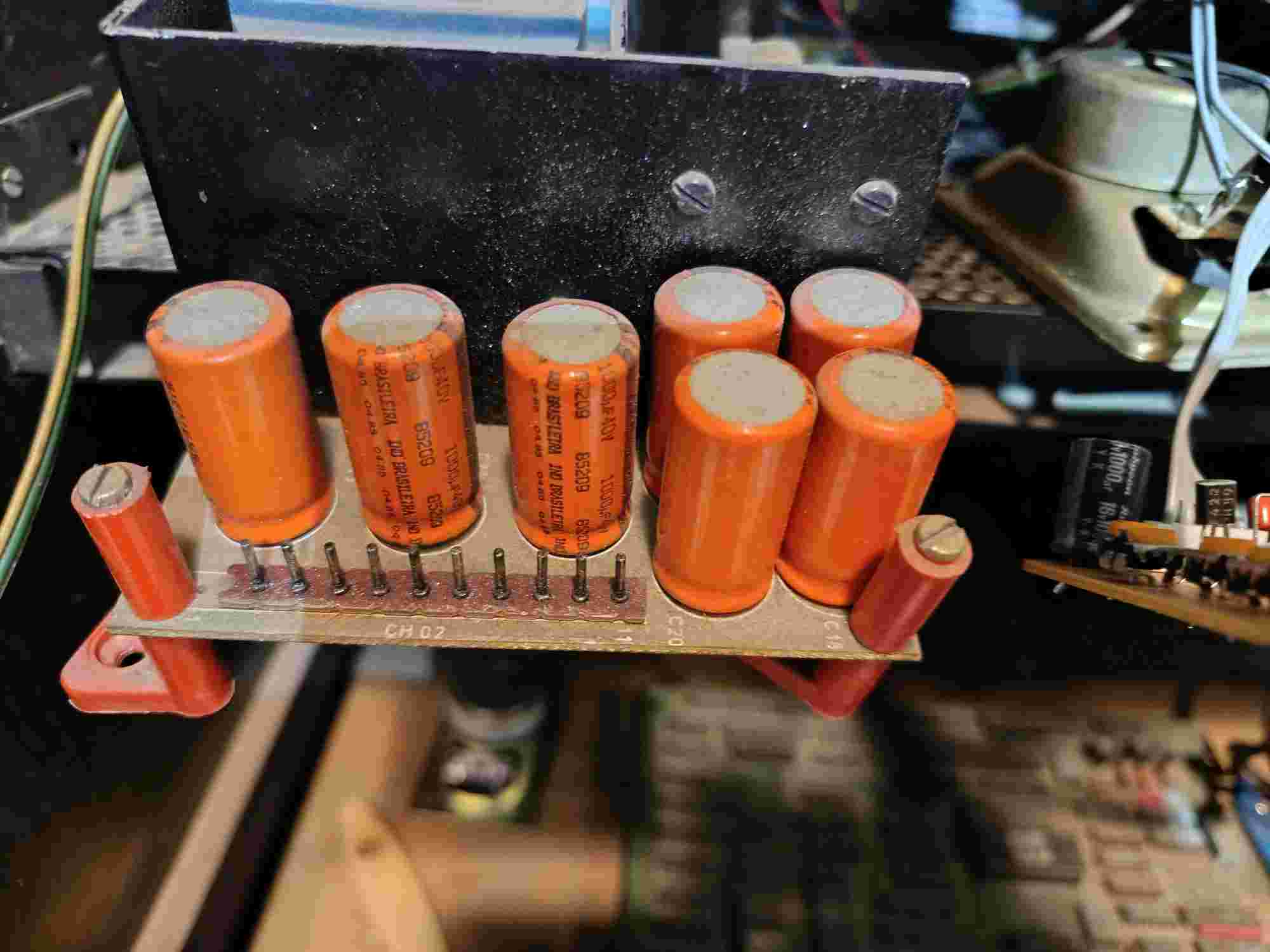

- Habria alguna forma de saber la fuente los pines que tension deben dar realmente?? La podria suistituir por otra similar?? lo quiero dejar bien cableado y soldados los conectores.

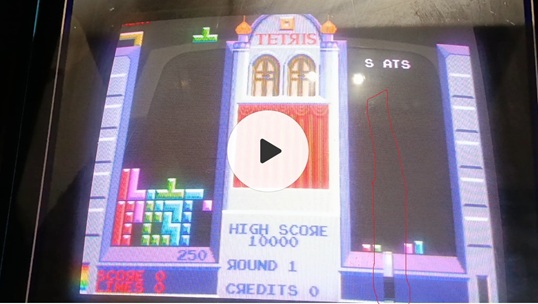

- En la pantalla monitor de TV, hay una zona muy pequeña que no esta legible, como cortada, pongo pongo a ver si alguien me dá alguna pista, en esa zona roja señalada aunque no se aprecia aparece como pixelada u oculta...no se como explicarlo
muchas gracias por la ayuda

los voltages parece correctos, En el conector jamma, con el multimetro entre el pin 1 y 3 debes tener 5V y entre los pines 1 y 6 debes tener 12V
Ahora toca averiguar donde van los cables de la señal de sonido. si quieres sacar sonido por los altavoces de la maquina, deber comprobar continuidad entre los altavoces pin1 del jamma y cualquier terminal del altavoz y el pin 10 del jamma y el otro terminal del altavoz. si no hay continuidad, es que el cable esta cortado en algun sitio.

Buenas tardes

He comprobado sus indicaciones y si que tengo continuidad entre los pines ( 1 y un terminal del altavoz) y pin 10 y el otro terminal faston del altavoz, podemos asegurar que el problema estaria en la placa jamma???

La placa jamma que tengo es una tetris, si tuviera que buscar alguna de sustitucíon, he leido sobre placas que disponen de variosm juegos (multijuegos), incluido tetris , estaria interesado en una de ellas, que sean de llegar y conectar, nada de complicaciones, ,,,sabeis donde podria conseguirlas???

muchas gracias por la ayuda y comentarios aportados

saludos

pues lo unico que faltaria por comprobar es el potenciometro de la placa jamma, comprueva que no este al minimo. algunas maquinas tambien tienen aparte otro control de volumen que suele estar detras de la puerta de los monederos, comprueva las dos cosas.
si aun asi sigues sin sonido es probable que simplemente la placa jamma tenga el sonido estropeado, puedes probar con un cartucho multijuegos pandora box
