A vueltas con el cable IDE de 80 hilos

Modo desahogo }:/

Hola, siendo decirlo así pero tener XBOX clásica e intentar hacer cosas con ella es un perpetuo dolor de huevos.
Entre que no hay cable por componentes decentes desde hace mas de una década, te lo tienes que hacer tu.
En tema de gamepads también está muy crudo, hay adaptadores, conversores, peeero no va la cosa al 100%
Con los lectores, ahi pinchamos en hueso, no hay lentes desde hace 15 años y ya los precios eran desorbitados.
Con los discos duros, otra mas, al ser IDE PATA y ya está este puerto mas que obsoleto, a pelearse en busca de
adaptadores SATA2IDE que sean compatibles..
Ya para finalizar el dichoso cable IDE de 80 hilos, el cual hasta hace poco era posible encontrarlo con la medida del de XBOX, pero ahora ya no se encuentran o directamente el precio es desorbitado. A patadas de PC, pero son mas cortos lo normal es que hagan 45cm pero los he llegado a ver mas cortos.

Justamente he visto que un YT al que sigo (REPROMOD), se puso a desmontar SSD's y cual es la sorpresa que van medio vacíos, tanto si son chinos como si son de marca.
Así que se plantea una solución bastante sencilla en caso de no encontrar cable, se trata de poner solo las tripas del SSD o en su defecto cortar media carcasa.
Estas fotos creo son bastante esclarecedoras, un punto donde se necesita mucha largada de cable es en el extraño nudo que hace al llegar al HDD, pero si se pusiera de lado este nudo no es necesario.

Imagen

Imagen

En esta ultima haceros a la idea que el SSD que se ve debajo no está. También se puede hacer pasar el cable de alimentación por debajo para que queda mas limpio, y si se quiere dejas mas limpio todavía, se puede desmontar el conector Molex de alimentación para darle la "vuelta" a los cables

Imagen

Opción 2:

Con una dremel o similar abrir una ventana tal como pongo en la foro, de forma que el SSD pueda colarse hacía fuera esos ~15mm y haya sitio para el SSD + adaptador + conectores

Imagen

Esto es lo que sobresale, se puede hacer que sobresalga menos ya que el máximo culpable es el conector Molex que es que abulta mas.

Imagen

Pero incluso sobresaliendo algo, sigue habiendo espacio. como ese\a XBOX no llevo las chapas me es difícil de calcular pero esta foto de wikipedia lo aclara todo.

Imagen

Entre el canto de la bancada del HDD hasta la chapa hay por lo menos unos ~4mm, calculo que el SSD se queda a ras de la chapa.
Esta solución puede valer para los HDD's mecánicos de 2,5"
Por suerte mi xbox con adaptador sata/ide parece funcionar bien con el cabe ide datos original de 40. Nunca me llego el de 80 que pedi. Uso un hdd pequeno de 320Gb.
Esta muy bien esta solucion , la tendre en tendre esperando que no me sirva :)
Un problema encontrar repuestos para la negrita, la mia la tengo con la unidad dvd, que no funciona.
La uso siempre con mucho cuidado, por el miedo a que se rompa algo [carcajad]
Sakudos
Yo me estoy planteando eliminar la lectora y el HDD y poner un SSD ,hace mucho tiempo tengo la ida no lo he hecho por falta de tiempo.

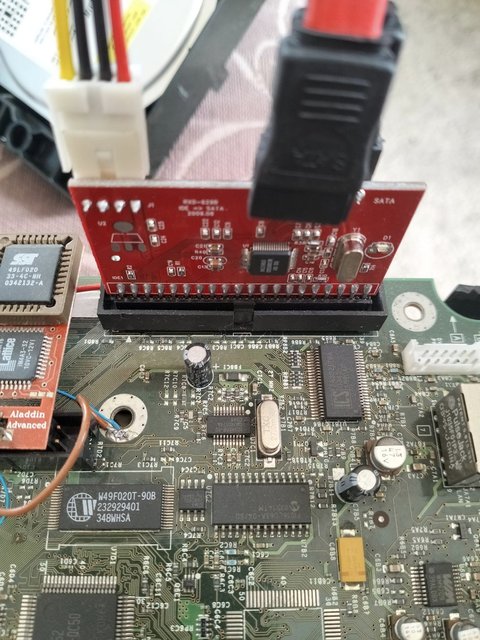

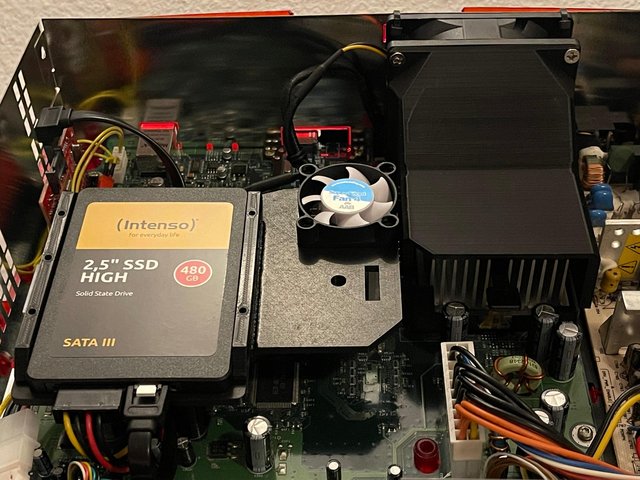

Las 1.6 que es la que tengo se les puede poner un adaptador Bidireccional directamente al conector IDE de la consola y asi dejar de usar el cable IDE de toda la vida.


Imagen
Imagen
@piskimojoso
El cambio mas brutal de velocidad no es con UDMA2 a un UDMA6, sino por el simple hecho de pasar del cable de 40 hilos al de 80. Es un hecho que lo tengo constatado.

Por pruebas que he hecho, es mas rápida la transferencia entre un buen HDD IDE + 40 hilos, que un buen HDD SATA + buen convertidor + 40 hilos. La diferencia viene al pasar a 80 hilos, si cambiar de bios ni gaitas se nota mucho.

En donde se nota muchísimo es por ejemplo en un CoinOPS Massive y si encima le has añadido packs y mas packs.
Justamente el tener los juegos en ISO /CCI minimiza este defecto por no haber ficheros sueltos.

@XEstebanEdgeX

Como conservacionista que soy...

Ya estoy buscando leña para quemarte en la hoguera por hereje. [Ooooo]

Para mi es fundamental que guarde la estética y las funcionalidades originales, es decir llevar lector y que este sea capaz de leer originales.

Hay un mod con ese adaptador bidireccional, el cual tiene un curro de la ostia, que consiste en desmontarle el conector para soldar uno en ángulo de 90º, de forma que el adaptador va acostado y después lleva encima una extensión de los 40 pines. Es decir se conecta con el cable IDE a la lectora y ahi se acaba el cable IDE, al HDD se conecta con el cable típico SATA de PC
Lo he visto en el foro de ogxbox pero no soy capaz de volver a encontrar el hilo.
@hal9000
Pues como dices tu, cuando hice el cambio del hdd y adaptador sata, me di cuenta de que era notoriamente mas lento sobre todo al encender la consola, jugando o navegando en la dash no recuerdo diferencias, pero bueno, para tener un poco mas de Gb, para trastear y tener algun juego mas lo deje funcionando asi.
El disco rigido que tenia antes creo que era de 20/40Gb.
Usare tus iso loaders de ahora en adelante. Porque hasta que funcione la Xbox no la toco :) -
Gracias por la info.
Saludos
Una pregunta, cómo te va en rendimiento el cambio a una unidad SSD?
@kzxm300
Salvo que quieras tamaños que en SSD sean prohibitivos por su precio, se mejora en todo.
