A ver me podéis ayudarme con mi GBA!

Buenas

Buscando entre los trastos de casa, me he encontrado con mi Game Boy Advance con el Pokemon Esmeralda puesto. Yo todo ilusionado he ido a buscar un par de pilas para ponerme a jugar pero, al ponerles las pilas y encenderla... No enciende.

La he desmontado y he descubierto que hay una pieza que literalmente no está, es como si hubiera explotado lol.

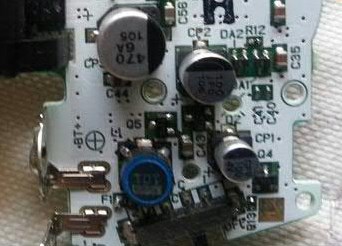

En la imagen que adjunto, la pieza que indico que falta es la Azul que pone "101"

He estado buscando y puede ser una bobina, lo que no he encontrado es un recambio exacto. ¿Sabéis alguna página para comprar dicho recambio?

Muchas gracias de antemano.
@alextaker16 entiendo que es el componente con el aro azul de la derecha de esta foto no?
Imagen

Aqui veo que venden packs de todos los condensadores:
https://console5.com/store/game-boy-adv ... t-gba.html

Ahora, no se si ese componente es un condensador o es otra cosa (una bobina como dices) sigo investigando [beer]
@gwallace @alextaker16 es una bobina (inductor), lo pone serigrafiado en la placa como L1.
Habría que saber el valor exacto... ya que en tema de inductancias es delicado y no se puede variar así por las buenas.

EDITO:
https://dragaosemchama.com/wp-content/uploads/2015/02/GBA-service-Manual.pdf

Estoy mirando el esquema en este manual de servicio a ver si la encuentro y viene de que valor es.
yuragalo escribió:@gwallace @alextaker16 es una bobina (inductor), lo pone serigrafiado en la placa como L1.
Habría que saber el valor exacto... ya que en tema de inductancias es delicado y no se puede variar así por las buenas.

EDITO:
https://dragaosemchama.com/wp-content/uploads/2015/02/GBA-service-Manual.pdf

Estoy mirando el esquema en este manual de servicio a ver si la encuentro y viene de que valor es.

he estado mirando ese manual en portugués yo también, pero no he encontrado a qué se refería

he abierto tambien un post en reddit:
https://www.reddit.com/r/Gameboy/commen ... inged_one/
gwallace escribió:
yuragalo escribió:@gwallace @alextaker16 es una bobina (inductor), lo pone serigrafiado en la placa como L1.
Habría que saber el valor exacto... ya que en tema de inductancias es delicado y no se puede variar así por las buenas.

EDITO:
https://dragaosemchama.com/wp-content/uploads/2015/02/GBA-service-Manual.pdf

Estoy mirando el esquema en este manual de servicio a ver si la encuentro y viene de que valor es.

he estado mirando ese manual en portugués yo también, pero no he encontrado a qué se refería

he abierto tambien un post en reddit:
https://www.reddit.com/r/Gameboy/commen ... inged_one/


Muchas gracias a ambos

He encontrado por aliexpress algo parecido:
https://es.aliexpress.com/item/10-pieza ... b201603_53

Pero como dice @yuragalo no teno ni idea de cuál puede ser el valor. Sigo buscando, cuando llegue a casa de trabajar subiré una foto exacta de la placa.

Un saludo!
@alextaker16 es la L1, 100 uH (microhenrios), que ya la encontré, las que has puesto de Ali deberían valer, son de 100 uH.
bueno saberlo, habia visto yo algo similar, pero al no ser por fuera igual me daba palo recomendarlo [+risas]
Pues comprado. Cuando llegué la soldaré y os diré si ha funcionado.

Muchas gracias!
@alextaker16 perfecto, ganas tengo de saber si funciona [angelito]
Hola de nuevo!

Pues traigo buenas noticias!

Me ha llegado esta mañana las piezas pero hasta ahora no he podido ponerme, he hecho una soldadura algo chapucera, pero la GBA ha renacido!

Os adjunto unas cuantas imágenes del antes y después:
https://ibb.co/S75GyvG
https://ibb.co/M8xp1pH
https://ibb.co/4mwK4cc
https://ibb.co/rx3tGMk

Muchas gracias por la ayuda @gwallace y @yuragalo

Un saludo.
@alextaker16 me alegro, ahora a disfrutarla [beer]
alextaker16 escribió:Hola de nuevo!

Pues traigo buenas noticias!

Me ha llegado esta mañana las piezas pero hasta ahora no he podido ponerme, he hecho una soldadura algo chapucera, pero la GBA ha renacido!

Os adjunto unas cuantas imágenes del antes y después:
https://ibb.co/S75GyvG
https://ibb.co/M8xp1pH
https://ibb.co/4mwK4cc
https://ibb.co/rx3tGMk

Muchas gracias por la ayuda @gwallace y @yuragalo

Un saludo.

Na tío, gracias a yuragalo sobre todo que sabe bastante más! La vas a modear?
@gwallace Pues, tengo pensado pillar una pantalla de la gba sp y ponérsela a esta para que así tenga algo de brillo
alextaker16 escribió:@gwallace Pues, tengo pensado pillar una pantalla de la gba sp y ponérsela a esta para que así tenga algo de brillo

Si la vas a comprar en china no lo dejes pasar mucho, ya ha subido de unos 30 a 50 euros la pantalla por escasez, no sé si seguirá subiendo
He encontrado mi gba y tiene exactamente el mismo problema, a diferencia que en la mia se ha roto, ha quedado parte en la placa.
Estas bobinas las venden en tienda de electronica normalmente? O hay que tirar a algo mas especializado?
@Neo_Zell
Para arreglarla yo compre estas en aliexpress
https://s.click.aliexpress.com/e/nQ7xlN7w

En mi placa también tenía como restos, los desoldé y volví a soldar uno de esos que pillé. Espero que consigas repararla
Aprovecho el hilo.
Es posible que por la falta del inductor estan en "contacto" el select y start? Estaba soldando el cable en el tp2 para cuando me llegue la pantalla de funnyplaying y me he dado cuenta que el tp2 esta en contacto tanto en select como con start.
Puede ser por la falta del inductor o me he cargado algo por el camino? Es que justo ese inductor esta entre los 2 botones.
La soldadura me costo la vida, ya que es un punto pequeño y no estoy de ello, pero tiene continuidad...
