PinoPIC hazlo tu mismo (fotos, esquemas, videos, archivos...

jajajajja me esprese mal el chip se me rompio una patilla de tanto meter y sacar del programador y la placa, jejeje la cosa es q solo me va sin bootloader si le pongo el otro no iba, y me puedes explicar un poco eso que dices que le meti? yo lo hacia con el winpic800 tal como lo decias en el manual, pero con w7 el puerto no me deja ya que dice que la firma digital no se que, y lo tenia q hacer en xp, le metia el 1.7a pero claro de donde lo saque no se si era con o sin bootloader a ver si pillo denuevo el chip y sigo haciendo pruebas a ver, gracias!!!

Fakiko2002 escribió:jajajajja me esprese mal el chip se me rompio una patilla de tanto meter y sacar del programador y la placa, jejeje la cosa es q solo me va sin bootloader si le pongo el otro no iba, y me puedes explicar un poco eso que dices que le meti? yo lo hacia con el winpic800 tal como lo decias en el manual, pero con w7 el puerto no me deja ya que dice que la firma digital no se que, y lo tenia q hacer en xp, le metia el 1.7a pero claro de donde lo saque no se si era con o sin bootloader a ver si pillo denuevo el chip y sigo haciendo pruebas a ver, gracias!!!

pues si tienes hecha la revision 1.4 de la placa, puedes usar el bootloader
Para usar el bootloader, primero metes el neoteo.hex en el chip con el programadrod y luego, a partir de ahi, ya lo programas por el USB

Intenta reparar el chip, busca una pequeña lima y rasca la parte negra del chip por arriba hasta que aparezca la patilla, luego le puedes soldar un trozo de cable para usarlo de patilla.

alguien sabe si haciendo este pinopic hace falta borrar el backup manager (ya e leido al principio que si) eaque me gustaria saber si alguien lo a probado sin borrar nada lanzarlo con otro cargador

sobry escribió:alguien sabe si haciendo este pinopic hace falta borrar el backup manager (ya e leido al principio que si) eaque me gustaria saber si alguien lo a probado sin borrar nada lanzarlo con otro cargador

Yo tengo el BM y tengo este circuito y el open manager, que yo sepa no pasa nada.

ok ,muchas garcias esque en el primer post pone que hay que borrar el backup manager (y con eso se te borran todos los juegos)

pinoprod2 escribió:

Fakiko2002 escribió:jajajajja me esprese mal el chip se me rompio una patilla de tanto meter y sacar del programador y la placa, jejeje la cosa es q solo me va sin bootloader si le pongo el otro no iba, y me puedes explicar un poco eso que dices que le meti? yo lo hacia con el winpic800 tal como lo decias en el manual, pero con w7 el puerto no me deja ya que dice que la firma digital no se que, y lo tenia q hacer en xp, le metia el 1.7a pero claro de donde lo saque no se si era con o sin bootloader a ver si pillo denuevo el chip y sigo haciendo pruebas a ver, gracias!!!

pues si tienes hecha la revision 1.4 de la placa, puedes usar el bootloader
Para usar el bootloader, primero metes el neoteo.hex en el chip con el programadrod y luego, a partir de ahi, ya lo programas por el USB

Intenta reparar el chip, busca una pequeña lima y rasca la parte negra del chip por arriba hasta que aparezca la patilla, luego le puedes soldar un trozo de cable para usarlo de patilla.

lo intente pero el estaño no se queda pegado el jodio, naa el chip creo q no saliua muy caro no? 3 o 4€ si no me equivoco, cuando lo tenga ya me miro esot a ver como es eso pa usarlo por usb, yo ise la ultima placa la q tenias con las resistencia y los condensadores dentro del integrado, aunque yo lo puse debajo, un saludo tio!!

usa algun ácido decapante para soldaduras para que agarre el estaño a la patita de cobre del pic sin tener que calentarla demasiado


Edit:
Gracias gente, acá esta como me ha quedado, la luz es de cuando lo conecte a la play y power + eject (led de alta luminosidad, pongan de esos que quedan muy lindos)
http://sphotos.ak.fbcdn.net/hphotos-ak- ... 4721_n.jpg

Acá las pistas (se me levantó un cuadradito de la protoboard al quitar el zócalo porque lo puse antes de la resistecia y despues no podia meterla)
http://sphotos.ak.fbcdn.net/hphotos-ak- ... 0268_n.jpg

Hola, quiero construir esto para mi ps3. Tengo experiencia soldando, lo unico que me falla es que no se interpretar bien el esquema, ya que no se que es lo que va con que. Tiene alguien o podria poner alguien una serie de fotos de cada componente que se va soldando uno a uno, para que la gente como yo fuesemos capaces de construirlo???

O por el contrario explicar mas detalladaemnte las conexiones de cada punto?? No se si me explico.
Por lo demas, el tutorial es muy bueno.
Ya me decis algo. Muchas gracias. Un saludo.

Hola tengo un problema a ver si alguien me lo puede solucionar.

Resulta que cargo el fichero correspondiente por usb y todo perfecto.

Pero a la hora de arrancar en la play me empieza a parpadear el led pero no consigo que arranque la Play.

He usado el cristal de 20 puede ser que necesite los condesadores de 15p he leido que si usas el cristal de 20 tienes que sustituir los 2 de 22p por 2 de 15p.

¿Es eso cierto? ¿Hay alguien que le haya pasado?

Gracias espero respuestas porque ando ya algo desesperado con el tema.

no pasa nada por poner de 15 o 22.... incluso sin poner puede funcionar... un saludo

Gracias ppyote, entonces puede ser que no tenga la version correcta de firm en la play?

Sino la tengo a la 3.41 no me va arrancar el dispositivo?

Gracias.

mohicanoxxx escribió:Gracias ppyote, entonces puede ser que no tenga la version correcta de firm en la play?

Sino la tengo a la 3.41 no me va arrancar el dispositivo?

Gracias.

si es superior seguro que no te va a funcionar y si es menor necesitas la version 1.6d del PSGrooPIC

Para que la gente no se vuelva loca como me volví yo os cuento mi experiencia, tengo pics 18f2550 que si les pongo el bootloader de neoteo me pone el ordenador dispositivo desconocido, xtal 8mhz, condensador de 470nf, 100nf y 22pf. Tengo otros pics que pinchados en el mismo pinopic me lo detecta el ordenador como hid y los programa perfectamente, siguiendo el tutorial al dedillo, programados con el mismo t20, posiblemente pics defectuosos?. Me he dado cuenta que los pics defectuoso hacen que se encienda el led y cuando funcionan el led no se enciende, podria ser que si variando el valor de la resistencia que esta entre positivo negativo y patilla 13 funcionen los que no lo hacen?, todas mis pruebas han sido sobre el mismo programador y pinopic, solo he variado los pics.

he hecho el pinopic y e grabado el PIC 18F2550 con el "version 1.6d sin bootloader".
pero al rato que lo conecto a la compu no pasa nada.... ya no se que hacer, por favor ayuda!!!
aqui les pongo unas fotos.

Alguien probó el funcionamiento con el oscilador interno del pic?
Yo cuando usaba el 16f627 iba bien eso, pero ahora no me acuerdo como era

edit:
Chevalitas, si le metes sin bootloader entonces no hay necesidad de conectar a la pc, directamente a la play
El bootloader es para cargarle lo que le has puesto al pic pero sin un programador, sino via usb

pero igual no me lo reconoce el play y perdon me confundi le puse es que es con bootloader pero directo desde el programador.
creo que esta haciendo corto en algun lado pero no se aguien podria ver las fotos y decirme por que yo no veo nada mal.
gracias

chevitas escribió:he hecho el pinopic y e grabado el PIC 18F2550 con el "version 1.6d sin bootloader".
pero al rato que lo conecto a la compu no pasa nada.... ya no se que hacer, por favor ayuda!!!
aqui les pongo unas fotos.

Sí Lo vas a meter directo con el programador mete el de SIN bootloader

Pinoprod, excelente diseño de la placa! Me he basado en el tuyo al montarme el mio ya que lo he montado con lo que tenia por casa. Gracias por el tuto!

http://i53.tinypic.com/126a59c.jpg

Que voy a hacer con el? Pues ni idea... a ver como arranca la scene :3

ironhide666 escribió:Alguien probó el funcionamiento con el oscilador interno del pic?
Yo cuando usaba el 16f627 iba bien eso, pero ahora no me acuerdo como era

esta noche te lo digo si va o no va... hasta despues de currar no lo podre probar pero si va... mejor asi te evitas componentes... pero no se si ira puesto que el pic cuando trabaja con usb creo recordar que necesita una oscilacion externa... osea cristal,o otro tipo de osc..

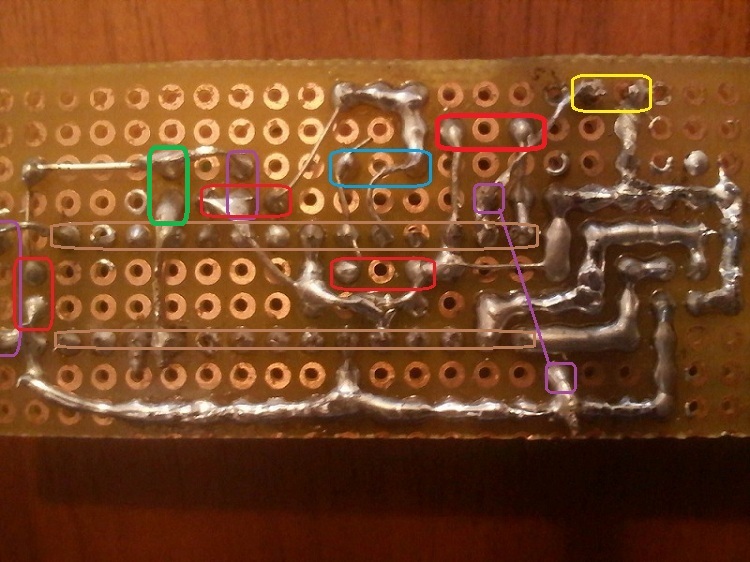

Hola a todos, espero que alguien me pueda ayudar, he montado el pinopic, con lo componentes dados, y con el esquema que hay en la página principal, al cual por tema de espacio he cambiado la posición de R2 colocándolo detrás de C4.

El esquema seria este (he borrado las líneas donde iba R2, he las he continuado en morado a donde van):

http://img709.imageshack.us/img709/7813/esqv4bootcomp.png

Como se puede observar lo único que he hecho ha sido tirar para arriba los puntos en vez de colocarla dentro del zócalo.

Estas son las imágenes del cacharrito en cuestión:

http://img299.imageshack.us/i/14102010149.jpg/

http://img20.imageshack.us/i/14102010150.jpg/

http://img251.imageshack.us/i/14102010156.jpg/

http://img52.imageshack.us/i/14102010151.jpg/

La cosa es que, he programado bien el 18f2550, o por lo menos el winpic lo dice! Cuando lo pongo al USB del equipo para arranque con bootloader, se enciende el led, pero el pc no me reconoce nada.
Si lo conecto a la PS3, se enciende el led, pero no me hace nada,

Me podéis echa un cable?

Muchas Gracias.

Austito escribió:Hola a todos, espero que alguien me pueda ayudar, he montado el pinopic, con lo componentes dados, y con el esquema que hay en la página principal, al cual por tema de espacio he cambiado la posición de R2 colocándolo detrás de C4.

El esquema seria este (he borrado las líneas donde iba R2, he las he continuado en morado a donde van):

http://img709.imageshack.us/img709/7813/esqv4bootcomp.png

Como se puede observar lo único que he hecho ha sido tirar para arriba los puntos en vez de colocarla dentro del zócalo.

Estas son las imágenes del cacharrito en cuestión:

http://img299.imageshack.us/i/14102010149.jpg/

http://img20.imageshack.us/i/14102010150.jpg/

http://img251.imageshack.us/i/14102010156.jpg/

http://img52.imageshack.us/i/14102010151.jpg/

La cosa es que, he programado bien el 18f2550, o por lo menos el winpic lo dice! Cuando lo pongo al USB del equipo para arranque con bootloader, se enciende el led, pero el pc no me reconoce nada.
Si lo conecto a la PS3, se enciende el led, pero no me hace nada,

Me podéis echa un cable?

Muchas Gracias.

Veo un fallo, espera

EDITO: Esta correcto, comprueba que ninguna linea roja toque con otra (usa tester), suelda los puntos verdes para darle fuerza al USB (para que no sufran las 4 soldaduras) y asegurate que marcas la configuracion del WinPic como pone en mi manual (siempre que uses un TE20)


Lo ultimo seria borrar el chip y meter con el programador SOLO el http://www.megaupload.com/?d=FUWBZ4YU >>> version 1.6d sin bootloader, poner el chip en el PinoPIC, abrir el jummper y pincharlo a la play

Hola amigos, podria decirme alguien alguna forma de cortar las plaquitas cuando ya estan hechas, esque ya se me rompio una y no quiero que vuelva a pasar, gracias.

Austito escribió:Hola a todos, espero que alguien me pueda ayudar, he montado el pinopic, con lo componentes dados, y con el esquema que hay en la página principal, al cual por tema de espacio he cambiado la posición de R2 colocándolo detrás de C4.

El esquema seria este (he borrado las líneas donde iba R2, he las he continuado en morado a donde van):

http://img709.imageshack.us/img709/7813/esqv4bootcomp.png

Como se puede observar lo único que he hecho ha sido tirar para arriba los puntos en vez de colocarla dentro del zócalo.

Estas son las imágenes del cacharrito en cuestión:

http://img299.imageshack.us/i/14102010149.jpg/

http://img20.imageshack.us/i/14102010150.jpg/

http://img251.imageshack.us/i/14102010156.jpg/

http://img52.imageshack.us/i/14102010151.jpg/

La cosa es que, he programado bien el 18f2550, o por lo menos el winpic lo dice! Cuando lo pongo al USB del equipo para arranque con bootloader, se enciende el led, pero el pc no me reconoce nada.
Si lo conecto a la PS3, se enciende el led, pero no me hace nada,

Me podéis echa un cable?

Muchas Gracias.

Además de lo que pinoprod2 te diga luego (con bastante más conocimiento), verifica que las 2 patas de uno de los condensadores que va dentro del zócalo del PIC no se están tocando (en la foto parece que igual sí).

Suerte.

macrut escribió:Hola amigos, podria decirme alguien alguna forma de cortar las plaquitas cuando ya estan hechas, esque ya se me rompio una y no quiero que vuelva a pasar, gracias.

La verdad es que ese problema tambien lo tenia yo.. pero no llegue a romper nada , yo primero corto la placa antes de montar los componenentes, primero la marco con un cuchillo y una regla y despues la corto con una sierra de esas de "pelillo" que tienen los niños para trabajos manuales para cortar paneles de madera.
Asi lo hago yo..espero que te sirva!

Ok, graciass a todos, voy a pillar el polimetro! Os cuento!

Gracias a todos.

Ya logro arrancar pero no me carga ningún backup descargado via web.

Tengo instalado la 1.6d de waninkoko con el flex cuando le doy a ejecutar juego no me hace nada y me sale al menu.

Tengo instalada la 3.15 de firm en la play.

Alguna ayuda.

Gracias.

mohicanoxxx escribió:Gracias a todos.

Ya logro arrancar pero no me carga ningún backup descargado via web.

Tengo instalado la 1.6d de waninkoko con el flex cuando le doy a ejecutar juego no me hace nada y me sale al menu.

Tengo instalada la 3.15 de firm en la play.

Alguna ayuda.

Gracias.

1º EOL no sa soporte a las descargas de internet de juegos
2.A Si tienes un Bluray metido te vas donde esta el Bluray y te sale e juego selecciona
2.B Si no tienes un Bluray te sale encima de la carpeta de Install Package

mohicanoxxx escribió:Gracias a todos.

Ya logro arrancar pero no me carga ningún backup descargado via web.

Tengo instalado la 1.6d de waninkoko con el flex cuando le doy a ejecutar juego no me hace nada y me sale al menu.

Tengo instalada la 3.15 de firm en la play.

Alguna ayuda.

Gracias.

Fijate creando backups propios, quizas ahi esta el problema, pero por si lo estas haciendo mal
Para arrancar algo tienes que abrir el OpenManager, arrancar el backup que quieres usar, sale al menu de la play, y ahi arrancar el que esta arriba del intall pkg, nunca me acuerdo como se llama esa opción

pinoprod2 escribió:

Austito escribió:Hola a todos, espero que alguien me pueda ayudar, he montado el pinopic, con lo componentes dados, y con el esquema que hay en la página principal, al cual por tema de espacio he cambiado la posición de R2 colocándolo detrás de C4.

El esquema seria este (he borrado las líneas donde iba R2, he las he continuado en morado a donde van):

http://img709.imageshack.us/img709/7813/esqv4bootcomp.png

Como se puede observar lo único que he hecho ha sido tirar para arriba los puntos en vez de colocarla dentro del zócalo.

Estas son las imágenes del cacharrito en cuestión:

http://img299.imageshack.us/i/14102010149.jpg/

http://img20.imageshack.us/i/14102010150.jpg/

http://img251.imageshack.us/i/14102010156.jpg/

http://img52.imageshack.us/i/14102010151.jpg/

La cosa es que, he programado bien el 18f2550, o por lo menos el winpic lo dice! Cuando lo pongo al USB del equipo para arranque con bootloader, se enciende el led, pero el pc no me reconoce nada.
Si lo conecto a la PS3, se enciende el led, pero no me hace nada,

Me podéis echa un cable?

Muchas Gracias.

Veo un fallo, espera

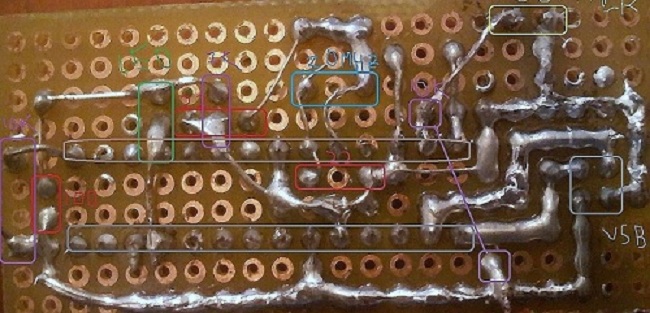

EDITO: Esta correcto, comprueba que ninguna linea roja toque con otra (usa tester), suelda los puntos verdes para darle fuerza al USB (para que no sufran las 4 soldaduras) y asegurate que marcas la configuracion del WinPic como pone en mi manual (siempre que uses un TE20)
http://img813.imageshack.us/img813/7844/14102010151.jpg

Lo ultimo seria borrar el chip y meter con el programador SOLO el http://www.megaupload.com/?d=FUWBZ4YU >>> version 1.6d sin bootloader, poner el chip en el PinoPIC, abrir el jummper y pincharlo a la play

Creo que ya he encontrado el fallo, es el maldito cablecito que tengo puesto, xq esa pista no me da continuidad con la patilla del USB, está tarde le haré un apaño!

Gracias por todo!

Gracias por vuestra ayuda.

Al final los he podido cargar gracias al Flex pero con un disco dentro.

A los que no he podido jugar ha sido al pro 2011 ni al god of war 3.

El primero me pide actualizar a la 3.41 y el segundo me da un error desconocido.
Sabeis que puedo hacer.

PD: Los juegos me los ha pasado un amiguete.

mohicanoxxx escribió:Gracias por vuestra ayuda.

Al final los he podido cargar gracias al Flex pero con un disco dentro.

A los que no he podido jugar ha sido al pro 2011 ni al god of war 3.

El primero me pide actualizar a la 3.41 y el segundo me da un error desconocido.
Sabeis que puedo hacer.

PD: Los juegos me los ha pasado un amiguete.

actualiza sin miedo a la 3.41 no pierdes la opcion de cargar juegos solo que tienes que meter otro hex. en el pic un saludo

Gracias ozeroplus, será lo que haga porque estoy viendo por todos lados que para la la 3.15 no hay mucho soporte.

Y como creo que se puede downgradear mas tarde si me hace falta ya lo bajare.

Por cierto que me recomiendas que me instale en el PIC?

Yo tengo la 1.6d creo que alguna mas nueva tu q me aconsejas.

Gracias

mohicanoxxx escribió:Gracias ozeroplus, será lo que haga porque estoy viendo por todos lados que para la la 3.15 no hay mucho soporte.

Y como creo que se puede downgradear mas tarde si me hace falta ya lo bajare.

Por cierto que me recomiendas que me instale en el PIC?

Yo tengo la 1.6d creo que alguna mas nueva tu q me aconsejas.

Gracias

en la primera pagina esta todo esplicado te dice k .hex meter segun lo que tengas i kieras un saludo

Alguien ha conseguido que le funcione el bootloader programando el PIC con el ART2003?

Por mas que lo intento no consigo que el ordenador me reconozca al introducirlo en el USB

mohicanoxxx escribió:
Yo tengo la 1.6d creo que alguna mas nueva tu q me aconsejas.

Gracias

Es la ultima version que hay y es la que tengo yo asi que actualiza al 3.41 sin miedo

el pic debe de llevar obligatoriamente un cristal para que oscile...

El USB necesita trabajar a 48MHz y el micro internamente lleva un PLL que hace que se multiplique la frecuencia de un cristal externo que se coloque, esta conexión interna del pll no esta disponible cuando se usa el oscilador interno. por eso la obligacion de poner un cristal oscilador...

un saludo...

Ha salido la version 1.8 para nuestro pic aqui dejo los link para la version con y sin bootloader
* PSGrooPIC 1.8 en varios servidores para descargar con los nuevos payload Hermes V3 + Patch Waninkoko + 2 Fix Update Math.

Sin Bootloader http://www.subirfacil.com/files/SM1HCFXE/PSGrooPIC-1.8_nBTL.rar

Con Bootloader http://www.subirfacil.com/files/1DOS63AE/PSGrooPIC-1.8_wBTL.rar

EDITO: 17/10/10

Ha salido la version 1.8a para nuestro pic aqui dejo los link para la version con y sin bootloader
Confirmado por mi de que funciona perfectamente, LED incluido (v1.4 con bootloader)

Sin bootloader: http://www.subirfacil.com/files/XNWZ4T5S/PSGrooPIC_V1.8a.hex

Con bootloader: http://www.subirfacil.com/files/FFNPHBSJ/PSGrooPIC_V1.8a_wBTL.hex

xinjia escribió:Ha salido la version 1.8 para nuestro pic aqui dejo los link para la version con y sin bootloader
* PSGrooPIC 1.8 en varios servidores para descargar con los nuevos payload Hermes V3 + Patch Waninkoko + 2 Fix Update Math.

Sin Bootloader http://www.subirfacil.com/files/SM1HCFXE/PSGrooPIC-1.8_nBTL.rar

Con Bootloader http://www.subirfacil.com/files/1DOS63AE/PSGrooPIC-1.8_wBTL.rar

EDITO: 17/10/10

Ha salido la version 1.8a para nuestro pic aqui dejo los link para la version con y sin bootloader
Confirmado por mi de que funciona perfectamente, LED incluido (v1.4 con bootloader)

Sin bootloader: http://www.subirfacil.com/files/XNWZ4T5S/PSGrooPIC_V1.8a.hex

Con bootloader: http://www.subirfacil.com/files/FFNPHBSJ/PSGrooPIC_V1.8a_wBTL.hex

Sorry dude, I'm not good in espanhol.

Can you compile a version with bootloader for cristal of 20mhz please?

xinjia escribió:Ha salido la version 1.8 para nuestro pic aqui dejo los link para la version con y sin bootloader
* PSGrooPIC 1.8 en varios servidores para descargar con los nuevos payload Hermes V3 + Patch Waninkoko + 2 Fix Update Math.

Sin Bootloader http://www.subirfacil.com/files/SM1HCFXE/PSGrooPIC-1.8_nBTL.rar

Con Bootloader http://www.subirfacil.com/files/1DOS63AE/PSGrooPIC-1.8_wBTL.rar

EDITO: 17/10/10

Ha salido la version 1.8a para nuestro pic aqui dejo los link para la version con y sin bootloader
Confirmado por mi de que funciona perfectamente, LED incluido (v1.4 con bootloader)

Sin bootloader: http://www.subirfacil.com/files/XNWZ4T5S/PSGrooPIC_V1.8a.hex

Con bootloader: http://www.subirfacil.com/files/FFNPHBSJ/PSGrooPIC_V1.8a_wBTL.hex

Gracias por la información, voy a probarlo.

Saludos

aeonoak escribió:

xinjia escribió:Ha salido la version 1.8 para nuestro pic aqui dejo los link para la version con y sin bootloader
* PSGrooPIC 1.8 en varios servidores para descargar con los nuevos payload Hermes V3 + Patch Waninkoko + 2 Fix Update Math.

Sin Bootloader http://www.subirfacil.com/files/SM1HCFXE/PSGrooPIC-1.8_nBTL.rar

Con Bootloader http://www.subirfacil.com/files/1DOS63AE/PSGrooPIC-1.8_wBTL.rar

EDITO: 17/10/10

Ha salido la version 1.8a para nuestro pic aqui dejo los link para la version con y sin bootloader
Confirmado por mi de que funciona perfectamente, LED incluido (v1.4 con bootloader)

Sin bootloader: http://www.subirfacil.com/files/XNWZ4T5S/PSGrooPIC_V1.8a.hex

Con bootloader: http://www.subirfacil.com/files/FFNPHBSJ/PSGrooPIC_V1.8a_wBTL.hex

Sorry dude, I'm not good in espanhol.

Can you compile a version with bootloader for cristal of 20mhz please?

if you use the version with bootloader you can use this version

i use this cristal

xinjia escribió:

aeonoak escribió:

xinjia escribió:Ha salido la version 1.8 para nuestro pic aqui dejo los link para la version con y sin bootloader
* PSGrooPIC 1.8 en varios servidores para descargar con los nuevos payload Hermes V3 + Patch Waninkoko + 2 Fix Update Math.

Sin Bootloader http://www.subirfacil.com/files/SM1HCFXE/PSGrooPIC-1.8_nBTL.rar

Con Bootloader http://www.subirfacil.com/files/1DOS63AE/PSGrooPIC-1.8_wBTL.rar

EDITO: 17/10/10

Ha salido la version 1.8a para nuestro pic aqui dejo los link para la version con y sin bootloader
Confirmado por mi de que funciona perfectamente, LED incluido (v1.4 con bootloader)

Sin bootloader: http://www.subirfacil.com/files/XNWZ4T5S/PSGrooPIC_V1.8a.hex

Con bootloader: http://www.subirfacil.com/files/FFNPHBSJ/PSGrooPIC_V1.8a_wBTL.hex

Sorry dude, I'm not good in espanhol.

Can you compile a version with bootloader for cristal of 20mhz please?

if you use the version with bootloader you can use this version

i use this cristal

Thanks dude, that worked fine for me now.

Do you have a "how to" compile the source? I want to learn how to compile my own hex. I have a VM with ubuntu 10.10 installed and wanna try.

aeonoak escribió:
Do you have a "how to" compile the source? I want to learn how to compile my own hex. I have a VM with ubuntu 10.10 installed and wanna try.

Hi there. If all you want to do is change the crystal speed then all you need to do is change the oscillator config before programming.
http://i52.tinypic.com/6yjwg5.jpg I use a 24MHz crystal

If you want to do more you can try MPLab.

xinjia escribió:Ha salido la version 1.8 para nuestro pic aqui dejo los link para la version con y sin bootloader
* PSGrooPIC 1.8 en varios servidores para descargar con los nuevos payload Hermes V3 + Patch Waninkoko + 2 Fix Update Math.

Sin Bootloader http://www.subirfacil.com/files/SM1HCFXE/PSGrooPIC-1.8_nBTL.rar

Con Bootloader http://www.subirfacil.com/files/1DOS63AE/PSGrooPIC-1.8_wBTL.rar

EDITO: 17/10/10

Ha salido la version 1.8a para nuestro pic aqui dejo los link para la version con y sin bootloader
Confirmado por mi de que funciona perfectamente, LED incluido (v1.4 con bootloader)

Sin bootloader: http://www.subirfacil.com/files/XNWZ4T5S/PSGrooPIC_V1.8a.hex

Con bootloader: http://www.subirfacil.com/files/FFNPHBSJ/PSGrooPIC_V1.8a_wBTL.hex

Incluye el payload ultimo de Hermes la v4???

OiD escribió:

aeonoak escribió:
Do you have a "how to" compile the source? I want to learn how to compile my own hex. I have a VM with ubuntu 10.10 installed and wanna try.

Hi there. If all you want to do is change the crystal speed then all you need to do is change the oscillator config before programming.
http://i52.tinypic.com/6yjwg5.jpg I use a 24MHz crystal

If you want to do more you can try MPLab.

I really want to learn how to compile my own hex to do not bother with the people.

zacky06 escribió:

xinjia escribió:Ha salido la version 1.8 para nuestro pic aqui dejo los link para la version con y sin bootloader
* PSGrooPIC 1.8 en varios servidores para descargar con los nuevos payload Hermes V3 + Patch Waninkoko + 2 Fix Update Math.

Sin Bootloader http://www.subirfacil.com/files/SM1HCFXE/PSGrooPIC-1.8_nBTL.rar

Con Bootloader http://www.subirfacil.com/files/1DOS63AE/PSGrooPIC-1.8_wBTL.rar

EDITO: 17/10/10

Ha salido la version 1.8a para nuestro pic aqui dejo los link para la version con y sin bootloader
Confirmado por mi de que funciona perfectamente, LED incluido (v1.4 con bootloader)

Sin bootloader: http://www.subirfacil.com/files/XNWZ4T5S/PSGrooPIC_V1.8a.hex

Con bootloader: http://www.subirfacil.com/files/FFNPHBSJ/PSGrooPIC_V1.8a_wBTL.hex

Incluye el payload ultimo de Hermes la v4???

la version 1.8a si lo trae

a ver si me podeis hechar un cable, tengo chip nuevo ya q se mejodio el otro, le puedo meter directamente el 1.8a? sin bot!! ya que si metia antes el 1.5 con bot no me servia, gracias!!!

aeonoak escribió:

OiD escribió:

aeonoak escribió:
Do you have a "how to" compile the source? I want to learn how to compile my own hex. I have a VM with ubuntu 10.10 installed and wanna try.

Hi there. If all you want to do is change the crystal speed then all you need to do is change the oscillator config before programming.
http://i52.tinypic.com/6yjwg5.jpg I use a 24MHz crystal

If you want to do more you can try MPLab.

I really want to learn how to compile my own hex to do not bother with the people.

Then you can try Mplab which is the official IDE for PIC micro controllers. You will find plenty of tutorials for it online such as the official MPLAB Tutorial

If all you want to do is compile from assembly to .Hex there is also a standalone program from Microchip which does just that, MPASM

Hola chicos, hice el pinopic y tengo una duda:
He seguido este esquema:



Lo unico que no he puesto el condensador C4, y entonces lo que he heco ha sido unir las 2 partes que une el condensador, quedando asi:



Esto sería correcto?? es que al conectar el pic al USB del ordenador ya programado con el NEOTEO.hex, en unos 5 segundos empieza a calentarse mucho. El pic sigue funcionando, he repasado todo mi cricuito y la verdad, no se ya donde está el error, y he pensado que igual mi idea inicial esta equivocada. Espero vuestra respuesta chicos, un saludo y muchas gracias.

Salu2!!:D

kirito escribió:Hola chicos, hice el pinopic y tengo una duda:
He seguido este esquema:



Lo unico que no he puesto el condensador C4, y entonces lo que he heco ha sido unir las 2 partes que une el condensador, quedando asi:



Esto sería correcto?? es que al conectar el pic al USB del ordenador ya programado con el NEOTEO.hex, en unos 5 segundos empieza a calentarse mucho. El pic sigue funcionando, he repasado todo mi cricuito y la verdad, no se ya donde está el error, y he pensado que igual mi idea inicial esta equivocada. Espero vuestra respuesta chicos, un saludo y muchas gracias.

Salu2!!:D

Quita ese puente ya, el condensador si quiieres no lo pongas, pero no hagas ese puente
