[TUTORIAL] Flashear Slim Lite-on 0225 (MXIC-Winbond) [JF][Actualizando]

En vista de que muchos lo han pedido, me dispongo a hacer este Tuto recopilando informacion de los que lo han logrado asi evitamos preguntar y responder la misma cosa en otros hilos.

UPDATE: 20-09-2011 Debido a que estos metodos se han hido mejorando, me he puesto a actualizar el Tutorial ajustandolo a JungleFlasher (donde estan integradas las herramientas viejas), actualmente me encuentro des-enredando el Hilo, para hacerlo mas facil, asi que en los proximos dias se mostraran los cambios...

Se Necesita:
- Lector Lite-on 0225,0272,0401.. Bloqueado
- Firmware LT+1.92 o LT+91 para tu Lite-on Slim
- Jungleflasher 1.87 o superior
- Placa 100% compatible con estos lectores o X360USB PRO
- Algo para alimentar el lector (CK3 o la misma consola)
- Un adaptador USB-to-SATA (si tu placa no es compatible)
- Algo que sirba para cortar pistas
- Algo de Paciencia

Identificar cual es tu chip - Gracias a jimbo


NOTA: si no posees placa compatible con estos lectores debes usar Si o Si un Adaptador USB-to-Sata para el Punto II- Desactivando el Write Protect (Chip MXIC) a partir del paso 2.

I- Extraer la Key (Adaptador USB-to-Sata) - gracias a ferminote
[*spoiler]Primero que nada si posees X360USB Pro existen tutoriales oficiales en la Web de TX... y con el permiso de fermitore copio y edito sus imagenes y procedimiento .

1. Conectar el cable de video o HDMI a un TV (esto para que no se apague la consola)
2. Conectar el puerto USB del adaptador USB->SATA al puerto USB del xbox360
3. Conectar el cable SATA del lector al puerto SATA del adaptador

4. Encender la XBOX360
5. Abrir y cerrar la bandeja
6. Desconectar el cable SATA del lector del puerto SATA del adaptador
7. Conectar el cable SATA del lector al puerto SATA del pc, encender el pc

8. Al iniciar Windows, abrir Jungleflasher dirigirse a la pestaña DVDKey 32 buscar el puerto I/O donde esta conectado el lector
9. Presionar el boton "SlimKey" nos mostrara una ventana selecionamos a NO
10. Es aqui donde nos pedira donde guardar los archivos extraidos (dummy.bin), pueden guardar cada uno de ello en el directorio que ustedes quieran.
11. Listo ya tienen la Key extraida.

Aqui tambien un video realizado, los pasos anteriores (por INFERNO8)
http://www.youtube.com/watch?v=5xlKvYr32Lc[*/spoiler]

II- Desactivando el Write Protect (MXIC y Winbond)
[*spoiler]Antes que nada: Todo esto debes saber que lo va a hacer bajo tu propio riesgo, ni EOL ni nadie tedria la culpa por cuaquier daño que le hagas a tu Lector... muy bien empezemos:

Chip MXIC/Macromix MX25L2005

Pre-Requisitos:

- Placa compatible con el lector
- Resistencia menor a 20 ohm (recomendable 18 ohm)
- Adapador USB-to-SATA (solo si la placa no es compatible)

1. Cortar la pista del PCB donde indica la siguiente imagen con la linea roja y soldar una resistencia de 20 Ohm al GND indicado en la imagen pero todavia no conectar la resistencia al punto marcado en la imagen, para los mas entedidos pueden tambien hacer un Switch, para activar y desactivar la resistencia.



2. Conectar el lector a la PC y Encender la PC, asi como darle alimentacion al lector ya sea por CK3 o por la consola.
NOTA: si estas Usando un adaptador USB-to-SATA, debes seguir el Punto I- Extraer la Key hasta el paso 7. y continuar aqui a partir del paso 3.

3. Al Iniciar Windows, Ejecutar Jungleflasher 1.87, ir a la pestaña MTK Flash 32, seleccionar el puerto del lector, es aqui donde vamos a iniciar el proceso de desbloqueo.

4. Clickeas en Intro/Device ID, te dira que SPI esta bloqueado y que si deseas desbloquearlo, clickean en Yes y mostrara lo siguiente en JF:


5. Aqui es donde debes hacer contacto con el otro extremo de la resistencia en el punto marcado en la imagen:


tras esto el Log de Jungleflasher cambiara y mostrara lo siguiente:

Código: Seleccionar todo

Sending Device ID request to Port 0xXXXX (XXXX, indicara el puerto donde esta tu lector conectado)

Spi Status: 0x00
Manufacture ID: 0xC2
Device ID: 0x11
Flash Name: MIXC (MX25L2005)
Flash Size: 262144 bytes


Si es asi, tal y como muestra en el log (Spi Status: 0x00), tu lector a quedado libre de Write Protect!!. Listo para Flashear

NOTA: si no da el valor 0x00 (algo como 0xC8), se debe a varias razones: revisa si la resistencia esta bien conectada o repite el proceso de nuevo (desde Intro/Device ID en adelante). Si has intentado todo y sigue igual intenta cambiar a otra resistencia de menor Ohm.
-----------------------------------------------------------------------------------------------------------------------

NOTA: Este lo estoy actualizando a JungleFlasher, casi listo...

Chip Winbond/NEX W25P20/NX25P20 - gracias a alexjrock

Después de "perder" casi medio día he podido conseguir los equipos y ya conseguí mi primer winbond!! aquí un pequeño tutorial:

Advertencia: Este es el unico y Ariesgado metodo existente para estos Chip Winbond, deben saber que todo esto lo hacen bajo su propio riesgo y no nos responsabilizamos (ni EOL ni nadie) por cualquier daño que usted le haga a su lector, se trata de un metodo que no todo el mundo puede hacer asi que si no tienes experiencia en el area es recomendable que no lo intentes.

Requerimientos adicionales para este metodo:

- Tener previamente extraida la Key
- PC con puerto sata libre (Puede ser compatible o NO), y parlantes de audio funcionando
- X360USB PRO, CK3, PROBE 3
- Programa de Geremia http://www.megaupload.com/?d=G6KA9JHQ (En windows 7 dar permisos de administrador)
- Mini pulidora con "broca" conductora
- Resistencia de 100ohm
- Algo con que señalar el chip Winbond

NOTA PREVIA: Pongan al 100% tanto sus Oídos como su bocina/parlantes de audio de su PC, en cierta parte del tutorial mientras se hace el agujero con la mini-pulidora debemos estar atentos al segundo Sonido que indicara que el lector ha sido desbloqueado y en de inmediato retirar la Mini-Pulidora.


Pasos

1ºPara evitar problemas, Desmonta TODO el lector, incluso desuelda los cables que unen al motor (dejen solo la placa ó PCB)
2º Soldar un extremo de la resistencia a la linea de voltaje 3.3v del lector, aqui la imagen:


3º Conecten el CK3 y el puerto SATA a la PCB, o si su motherboard no es compatible con el lector enciendan el PC siguiendo el metodo del adaptador USB-to-SATA
4º Estando en Windows, Abran JungleFlasher y pongan el lector en "modo vendor". como ponerlo?, Sigue el Punto IV- Poner en Modo Vendor y continua aqui.
5º Abran el CMD y vayan hasta la ruta donde descargaron el programa de Geremia
* Escriban: unlockSPI.exe XXXX (XXXX es el puerto SATA al que esta conectado el lector)
* Al cabo de unos segundos les preguntara "Do you what to continue Unlocking?", presionan "Y" y ENTER
* El programa hará un test de sonido (deberán oir una primera sirena/sonido) y mostrara "Do what you have to do now".
Aqui una imagen del las coodenadas exactas, es decir lo que se debe tomar en cuenta al momento de perforar, asi se evitan problemas:


* Aqui es cuando con la mini-pulidora mientras hace contacto con el otro extremo de la resistencia taladran el punto indicado en la siguiente imagen, hasta sonar nuevamente la sirena:


* Al instante de escuchar la segunda sirena/sonido de inmediato retiran al mini-pulidora y el soft debe mostrar lo siguiente:


* El programa indicará que el SPI está en 00 por ultimo para comprobar si se ha desbloqueado correctamente, vuelven a ecribir en CMD: unlockSPI.exe XXXX (XXXX es el puerto donde esta conectado tu lector) y debera mostrar lo siguiente:


6º Si todo ha hido bien, entoces tu lector ha quedado desbloqueado!!, cierra el soft, es hora de armar todo y proceder a flasherar.

POR FAVOR SI TOMAS ESTE TUTORIAL PARA POSTEAR EN OTRO FORO/HILO PON LA FUENTE Y QUIEN LO HIZO
Gracias a alexjrock[*/spoiler]

III - Flasheado/Escribiendo el Firmware
[*spoiler]Con tu lector Slim desbloqueado y libre de escritura se procede a Flashear

Estando todavia el lector en Modo Vendor, es decir mostrando en JungleFlasher las siguientes propiedades:


1. Te diriges a la pestaña FirmwareTool32, clickeas en Open Source Firmware abres tu Dummy.bin extraido anteriormente.

2. Clickeas en Open Target Firmware, abres el Firmware que deseas flashear en este caso LTPlus-0225-v1.9.bin, Clickeas en Spoof Source to Target y por ultimo le das a Save to File.

3. Vuelves a la pestaña MTK Flash 32, te fijas que el lector sigue en Modo Vendor, marcas la casilla "Slim" mas abajo y Clickeas en Write. (hay quienes primero les dan a Erase y despues a Write, pero en realidad la funcion Write hace las dos funciones Erase/Write... que es lo mismo , pero pueden hacerlo como deseen)

4. Fijarte que el log de Jungleflasher diga lo siguiente:

Código: Seleccionar todo

Getting status from por 0xXXXX (este varia dependiendo tu puerto)
SPi Flash found with Status 0x72

Sending Chip Erase to Port 0xXXXX  (este varia dependiendo tu puerto)
Erasing:
Writing target buffer to flash
Writing Bank 0: ................
Writing Bank 1: ................
Writing Bank 2: ................
Writing Bank 3: ................
................
Flash Verification Test !
Reading Bank 0: ................
Reading Bank 1: ................
Reading Bank 2: ................
Reading Bank 3: ................
Dumped in xxxxmS

Write verified OK !

Restoring sector 0x3E000.

Sending Sector Erase to Port 0xXXXX  (este varia dependiendo tu puerto)
Erasing: 0x3E000
Writing: 0x3E000
................
Authorised !
......................
Restore verified OK !
Drive is Slim Lite-On..

Si todo ha salido bien, ya puedes rehacer la pista, montar todo y testear (que va hombre, a visiar)

Listo tu Lector esta flasheado a LT+1.9[*/spoiler]

IV- Poner en Modo Vendor
[*spoiler]Es un poco molesto, es por eso que lo he sacado a un lado para que se pueda entender mas facil, existen 3 metodos de como hacerlo y son los siquientes:


A) Haciendo contacto con el Punto MXP01 - gracias a alexjrock

Estando el lector conectado a la PC asi tambien estando alimentado ya sea por CK3 o por la misma consola

1. Abrir JungleFlasher v0.1.85Beta (257)
2. Ir a la Pestaña MTK Flash32
3. Presionar Intro/Device ID, saldrá un mensaje que indica que desconectes el lector por 1 segundo, presionamos YES

4. Apagar el lector
5. Colocar PROBE III (puede ser uno casero, Pogo-Mon Toi) en el punto MPX01 - esta aun lado del mediatek cerca del conector sata del lector:

confirmado es este!

6. Encender el lector (debe reconocer el modo "vendor"), si no te da el modo "vedor" apagar y encender el lector nuevamente. No olvidarse de tener el PROBE III en el punto MPX01
7. Ya se puede desconectar el PROBE III del PCB
8. Cuando este en vendor mode, debe mostrar lo siguiente:


Listo!, ya tu lector esta en Modo Vendor!, continua con el paso 4., Punto II- Desactivando el Write Protect.

B) Otro metodo usando la misma resistencia de 20 Ohm - obtenido del foro portugues

Estando el lector conectado a la PC asi tambien estando alimentado ya sea por CK3 o por la misma consola
NOTA: La pista debe estar cortada previamente

1. Abrir JungleFlasher v0.1.85Beta (257)
2. Ir a la Pestaña MTK Flash32
3. Presionar Intro/Device ID, saldrá un mensaje que indica que desconectes el lector por 1 segundo, presionamos YES

4. Apagar el lector
5. Poner un extremo de la resistecia en el siguiente punto:


6. Encender el lector con la resistencia conectada en el punto y automaticamente estara en Vendor Mode, asi debera mostrarse en Jungleflasher:


Listo!, ya tu lector esta en Modo Vendor!, continua con el paso 4., Punto II- Desactivando el Write Protect.

C) Usando adaptador USB-to-SATA

Si eres de los que no poseen placas compatibles, y estas usando un adaptador USB-to-SATA este simple paso debes seguir:

1. Vas a la Pestaña MTK Flash 32
2. Clickeas donde dice Intro/ Device ID y automaticamente te debe retornar a Modo Vendor, mostrando lo siguiente:


Listo!, ya tu lector esta en Modo Vendor!, continua con el paso 4., Punto II- Desactivando el Write Protect[*/spoiler]

Aqui Tambien un Video-Tutorial [COMPLETO] - gracias a falcon9876
http://www.youtube.com/watch?v=_GzGeClK1vc

Problemas frecuentes

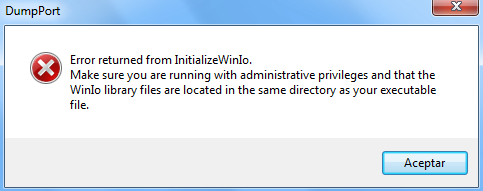

[*spoiler]En Windows 7, cuando vas a ejecutar la herramienta de los russos, obtienes este error. - gracias a xiromen



Solucion:
1. Reinicia el PC, en el momento de inicio (despues de mostrar la BIOS) presiona varias veses F8.
2. Te mostrara diferentes opciones, en nuestro caso vamos a la que dice "Desabilitar el uso obligatorio de Controladores firmados" y Precionar ENTER, el Windows iniciara normalmente y bien podras abrir la herramienta de los rusos.

En el proceso de Flasheo, Miestras se comprueva el chip (Dumping):

Este es el error comun en el log de JungleFlasher:

Código: Seleccionar todo

Sending Chip Erase to Port 0x0000

Erasing:

Writing target buffer to flash

Writing Bank 0: ................

Writing Bank 1: ................

Writing Bank 2: ................

Writing Bank 3: ................

............

Flash Verification Test !

Reading Bank 0: Dump Failed


Solucion:

1. Re-hacer la pista cortada y proceder de nuevo con el Flash


Despues de perforar el Chip Winbond, no Ejecuta la bandeja - Gracias a alexjrock

Solucion:

Hay dos problemas fijos cuando se hace taladra mucho:

- La bandeja no funciona: para esto hay una solución, hay que hacer lo que dice esta foto



- No funciona el lente (no lee nada): Aún no hay solución para este problema.

La recomendación sería que se taladre solo un poco y luego con una "punta" o "señalador" se raspe hasta que el software de Geremia "suene".


a medida que vallan apareciendo, los ire agregando...[*/spoiler]

les agradeceria que si notan algun error me lo hagan saber, para corregirlo. Tambien les agradesco mucho a todos los que han colaborado, aportado (y los que les he tomado ) informacion... en especial a alexjrock dando soporte y compartiendo sus tutos

Saludos y espero que sirva de ayuda
