Revisiones de placas base de Xbox 360

Para consultas y debates sobre el contenido de este artículo, visita el Hilo oficial.


Contenido

Arquitectura y partes de la placa

Partes.gif Arquitectura.gif


ENLACE ESPECIFICACIONES TECNICAS DE LA PLACA


Xbox 360 Fat/Phat

Placa Xenon

  • Consola fabricada desde su salida a la venta en Diciembre del año 2005 y a lo largo del año 2006.
  • Lectores incorporados: Samsung y Hitachi.
    • No lleva tercer disipador (significa que se calienta mas)
    • NO LLEVA HDMI (significa que solo puedes ponerla por componentes, RGB o bien por VGA).
    • Tecnología de 90nm en CPU y GPU.
  • Potencia de la fuente de alimentación: 203W
  • Consumo real 203W (16.5A a 12V y 1A a 5V)

Referente a los resultados de este tipo de placa. Han salido bastante malas y con bastantes fallos por recalentamiento.


Xenon1.png Xenon2.jpg

Placa Zephyr

  • Consola fabricada entre Enero y Octubre del año 2007.
  • Lectores incorporados: Hitachi y benq.
    • Lleva tercer disipador en GPU (se calienta menos que la Xenon) y mejoras en la placa base.
    • Lleva HDMI (significa que la puedes conectar tanto por HDMI, VGA, Componentes y RGB).
    • Tecnología de 90nm en CPU y GPU
    • Consumo: 203w; 16.5 amperios

Esta placa está resultando mucho menos problemática que su antecesora, ya que está desapareciendo el exceso de calor de su interior y con ello las tan temidas luces rojas, gracias al tercer disipador que hace circular el calor que generan los procesadores a una zona mejor ventilada dentro de la consola. Las memorias se han cambiado por unas de mejor calidad.

  • Para asegurarnos: Se pueden encontrar hasta lote 744 (de fecha octubre).


Zephyr1.jpg Zephyr2.jpg

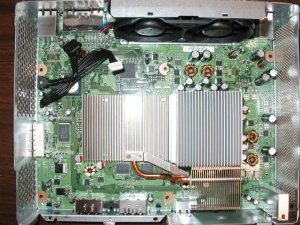

Placa Falcon

  • Consolas fabricadas entre mediados de Agosto del 2007 y finales Octubre 2008.
  • Lectores incorporados: Hitachi 79, Benq VAD6038 y Lite-On.
    • Lleva nuevo disipador en CPU, tercer disipador en GPU y mejoras en la placa base.
    • Lleva HDMI (significa que la puedes conectar tanto por HDMI, VGA, Componentes y RGB).
    • Tecnología reducida a 65nm en la CPU, dejando la GPU en 80nm.
  • Potencia de la fuente de alimentación: 175W
  • Consumo real 175,4W (14.2A a 12V y 1A a 5V)

Con estas placas parece que se ha solucionado el problema de recalentamiento de las consolas. Al tener una CPU más reducida genera menos calor y consume menos watios que las placas Xenon y Zephyr. Se han quitado algunas bobinas y condensadores. Estas consolas son más silenciosas ya que los ventiladores trabajan menos y están mejor distribuidos. Buena fiabilidad.

  • Para asegurarnos:
    • En los packs con número lote 744 (de Noviembre), 745, 746 y superiores, también lotes 80x, llevan todos únicamente esta placa.
    • En packs de Lote 744 (de Octubre) y anteriores se puede encontrar esta placa mezclada con packs que llevan placa Zephyr.
    • ÉLITES de fecha de fabricación desde Octubre (incluido) en adelante, todos con placa Falcon.


Falcon1.jpg Falcon2.jpg


PLACA FALCON V2:

  • Lleva una pequeña modificación. las memorias que lleva por debajo de la placa desaparecen completamente y las memorias de encima ganan el doble de capacidad, con esto lo que se hace es reducir los componentes y con ello reducir el calor que desprenden. Es decir pasa de tener 8 memorias por encima y por debajo de la placa (64mb cada una), a tener 4 memorias solo por encima de la placa (128mb cada una).
  • Desde la rejilla opuesta al disco duro se pueden ver 6 condensadores (un grupo de 4 y otro de 2).
  • Para asegurarnos:
    • Desde lote 825 hasta 830 (Si en la etiqueta de la caja indica team ADUE puede marcar en la caja un lote superior al que realmente pertenece. Mirar el lote al final del número de serie. Este siempre es el lote real --> XXXXXXXAAAXX --> AAA=lote real).
    • En lotes 831 a 833 la mayoría son FalconV3 pero de por medio hay alguna FalconV2.


Falconv2a.jpg Falconv2b.jpg


PLACA FALCON V3:

  • Placa de transición a la Jasper: Más silenciosa y más fresca que la Falcon y FalconV2.
  • En esta placa se han reemplazado los condensadores electrolíticos (que están al lado del disipador CPU) de anteriores placas por los sólidos que son más pequeños y mejores ya que al no ser humedos no cambian sus propiedades con las altas temperaturas. Trabajan mejor con altas frecuencias y por tener una menor impendencia son más estables y generan menos calor que los condensadores electrolíticos.
  • También tiene las nuevas memorias de la Falcon V2.
  • Desde la rejilla opuesta al disco duro se ven 8 condensadores que son más pequeños. Dos más que la Falcon y la Falcon V2. Están repartidos en dos grupos de 4 condensadores.
  • Para asegurarnos:
    • Desde lote 834 hasta los más actuales. Si la caja está reetiquetada (team ADUE) puede marcar en la caja un lote superior al que realmente pertenece. Mirar el lote al final del número de serie. Este siempre es el lote real --> XXXXXXXAAAXX --> AAA=lote real
    • En lotes 831 a 833 la mayoría son FalconV3 pero de por medio hay alguna FalconV2.

En detalle foto de esos ocho pequeños condensadores, que pueden ser rojos/blancos o azules/plateados:


Falconv3a.jpg Falconv3b.jpg

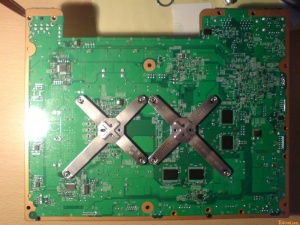

Placa Opus

Esta placa es de uso exclusivo del SAT por lo que no está a la venta en consolas. Básicamente se trata de una placa Falcon sin HDMI evolucionada para que pueda ser utilizada en una carcasa Xenon y es por ello que no lleva puerto HDMI.

El SAT a día de hoy está haciendo uso de ellas (Julio 2008).

  • Disipadores y tecnología de CPU y GPU, iguales a los de la placa Falcon.
  • No lleva HDMI. Eso si, tiene el chip controlador de video HANA (como en placa Falcon y Zephyr) que nos permitiría de una forma casera añadir un puerto HDMI.
  • Consumo: 175w; 14.2 amperios

Destinadas a cubrir la garantia de las consolas averiadas que llevan placa Xenon y reciclar las carcasas de estas consolas enviadas al SAT.

  • Para identificarla:Consola recibida del SAT sin HDMI + conector de alimentación situado en la parte posterior de la consola, sin pieza de plástico entremedio de las dos hileras de tres pines == Placa Opus




Placa Jasper

  • Consolas fabricadas desde Octubre 2008 hasta Septiembre de 2009.
  • Lectores incorporados: Lite-On.
    • Mismos disipadores que la placa Falcon.
    • Vuelve a tener las 4 memorias del sistema por debajo de la placa y que en la FalconV2 habían desaparecido. En total otra vez 8 (4 por encima y 4 por debajo).
    • Lleva HDMI (significa que la puedes conectar tanto por HDMI, VGA, Componentes y RGB).
    • Tecnología de 65nm en CPU y GPU.
  • Potencia de la fuente de alimentación: 150W
  • Consumo real 150,2W (12.1A a 12V y 1A a 5V)

Con la llegada esta placa, los packs Arcade llevan la memoria interna integrada en placa. (el pack Arcade con revisiones anteriores a esta placa contenía una unidad externa de memoria).

Podemos encontrarnos con:
  • pack Arcade con 256mb de memoria interna
  • pack Arcade con 512mb de memoria interna (NO llevan el disco con los 5 juegos arcade)

Dado que la mayor fuente de calor de la consola corresponde a la parte gráfica (GPU), su reducción de tamaño a 65 nm genera menos temperatura que en las actuales consolas.

Para asegurarnos:

  • Arcade (256mb interna) y Pro fabricadas en el año 2009.
  • Arcade (256mb interna) y Pro fabricadas en Diciembre de 2008 (de lote 849 a 851).
  • Arcade (256mb interna) fabricadas en octubre y noviembre 2008 (de lote 842 a 848) podemos encontrar también con placa Falcon. Mirar en ventana que indique 12.1 amperios, o bien, en la parte posterior de la caja salgan los dibujos de unos coches.
  • Arcade (512mb interna) --> desde el lote 915 comienzan a aparecer Arcades con esta memoria de más capacidad aunque no es descartable que puedan haber mezcladas arcades de 256mb. Éstas NO llevan los cinco juegos arcade.
  • A partir de Lotes 922 el 100% llevan 512 mb de memoria interna.
  • Elite caja gris sin juego en su interior: Lotes 922 y 923 comprobad 12.1 amperios en ventana por si acaso, entonces son Jasper. Lotes 924 y superiores todos llevan placa Jasper.
  • pack oficial Elite Forza Motorsport 3. 100% Jasper
  • pack oficial Elite Modern Warfare2. 100% Jasper
  • pack oficial Elite Pes2010. 100% Jasper
  • pack oficial Elite Halo Ultimate. 100% Jasper
  • pack oficial Elite GTA IV Episodios exclusivos. 100% Jasper
  • pack del Carrefour Elite + 4 juegos: Pueden haber mezcados placa Falcon y Jasper. Comprobad los 12.1 amperios en ventana de la caja. Si es así, son Jasper. Los 4 juegos vienen en una misma caja verde.


Jasper1.jpg Jasper2.jpg

Placa Jasper Kronos

  • Consolas fabricadas a partir de Septiembre de 2009
  • Lectores incorporados: Lite-On 93450C.
    • Memoria interna de 512 MB. en caso de las Arcade, y de 16 MB. en las Premium/Elite.
    • El disipador de la GPU vuelve a ser similar al utilizado en las Xenon.
    • Condensadores sólido en la mayoría de la placa
    • Tecnología de 65 nm. en la CPU y la GPU, ademas de en la eDRAM a 65 nm., que en las anteriores Jasper era de 80 nm. (Al producir la eDRAM menos calor puede prescindir del tercer disipador.)
    • Lleva serigrafiado "Kronos 1" en la GPU.
    • Consumo: 150w; 12.1 amperios



Xbox 360 Slim

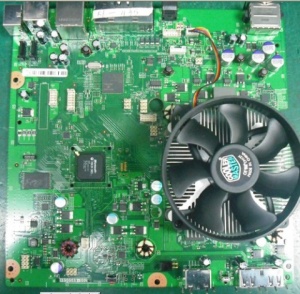

Placa Trinity (Nombre en clave: Valhalla)

Primera versión de la consola Xbox 360 Slim. Lanzada el 16 de Julio de 2010.
  • CPU y GPU a 45 nm., convirtiendo los dos integrados antes independientes en uno solo.
  • Un solo ventilador interno más de mayor diámetro.
  • Amperaje de 10.83A en el rail de 12V.
  • Tiene salida AV y HDMI.
  • Potencia de la fuente de alimentación: 135W
  • Consumo real 134,96W (10.83A a 12V y 1A a 5V)
Arquitectura interna rediseñada con la llegada de esta placa que permite un 30% más de espacio que placas anteriores


Valhalla1.jpg Valhalla2.jpg

Placa Corona

  • Consolas fabricadas desde 17 de Agosto de 2011 hasta última fecha de consolas slim.
  • Ha desaparecido el chip HANA, se ha integrado completamente en el puente sur (southbridge).
  • Amperaje de 9.86A en el raíl de 12V.
  • Lleva HDMI.
  • Potencia de la fuente de alimentación: 135W
  • Consumo real 123,32W (9.86A a 12V y 1A a 5V)

Para asegurarnos:

  • Pack oficial Forza Motorsport 4.


Xbox-corona-1.jpg Xbox-corona-2.jpg

¿Que es el lote?, ¿que es el team?, Adue y Fdou

Cuando leemos el lote que está indicado en la caja estamos ni más ni menos que viendo el año y semana de fabricación de esa consola. Ejemplo:

Lote 829, la primera cifra es el último dígito del año; 8 ---> año 2008 Las dos últimas son el número de semana del año; 29 ---> semana 29

Con lo que tenemos semana 29 del año 2008. La fecha de fabricación ha de estar comprendida en este número de semana. Si no es así hemos de averiguar el número de lote real de la consola mirando simplemente en un calendario a que semana corresponde realmente, o bien mirando al final del número de serie:

LNNNNNNYWWFF, Y = último dígito del año WW=número de semana

YWW = Lote real

En la etiqueta del lateral de la caja se puede ver junto al número de lote, el team. El team es el nombre del equipo encargado de colocar las consolas en las cajas. Para América básicamente son los teams CSON y TMEM. Para Europa son FDOU y ADUE.

  • TMEM, ADUE, FVRY y TPRA son los teams que reempaquetan packs y hacen también packs de juegos con consolas ya existentes que no han sido vendidas todavía. Al reetiquetar cajas, en algunos casos, no nos extrañemos al ver dos etiquetas pegadas en la caja una sobre otra.

En estos teams el número de lote que marca la caja no es coincidente con el de la consola, con lo cual la fecha de fabricación no concuerda con el lote que marca la caja. No hay que descartar que por algún motivo reempaqueten con consolas de las más nuevas, que no es lo habitual. Los packs refurbished están reempaquetados por el team TPRA.

  • FDOU y CSON son los que empaquetan cajas con las consolas más nuevas salidas de fábrica. El lote es coindiente con el real de la consola o a lo sumo puede variar en una semana.
