[TUTORIAL] EXTRAER KEY 0225 SIN X360USB ni LIZZARD

por **ferminote** 16 Jul 2011 20:19

Buenas

A peticion de algunos usuarios, voy a intentar explicar en esencia de que va todo esto.

Se trata de extraer la KEY de un lector con FW 0225 de una XBOX360 SLIM sin utilizar ningun aparato externo como X360USB o LIZARD
Lo que se consigue es poner el lector en Modo Vendor para asi proceder a la extraccion de la key. Se realiza con JungleFlasher y un adaptador SATA->USB mucho mas economico que el X360USB o Lizzard.

MATERIALES:

1. XBOX360 SLIM con lector 0225

2a. Conversor USB->SATA como este
http://cgi.ebay.es/USB-2-0-to-IDE-SATA- ... 439cb17c30
POR 2,50€

o ...tambien sirve...
2b. una carcasa de disco duro externo de 2´5 (idea de thibest)

He comprobado que con una carcasa de disco externo tambien se puede extraer la KEY, siguiendo exactamente el mismo procedimiento

el problema es que las carcasas suelen tener el sata hembra en la placa (para encastrar el disco duro directamente) y necesitas un cable macho/hembra para poder hacerlo.

yo como solo queria comprobar que funcionaba he hecho un poco el animal y he convertido un sata hembra en macho... ha quedado asi:

...o esto...

2c. Convertidor Usb-Esata (probado por Ioseba)

Imagen

[/quote]

3. Un PC con puerto SATA que detecte la unidad de DVD de nuestra XBOX360 y sea incapaz de extraer la KEY.

PROCEDIMIENTO

1.- Conectar el cable de video o HDMI a un TV (esto para que no se apague la consola)
2.- Conectar el puerto USB del adaptador USB->SATA al puerto USB del PC (al USB de la consola NO VALE!!!)

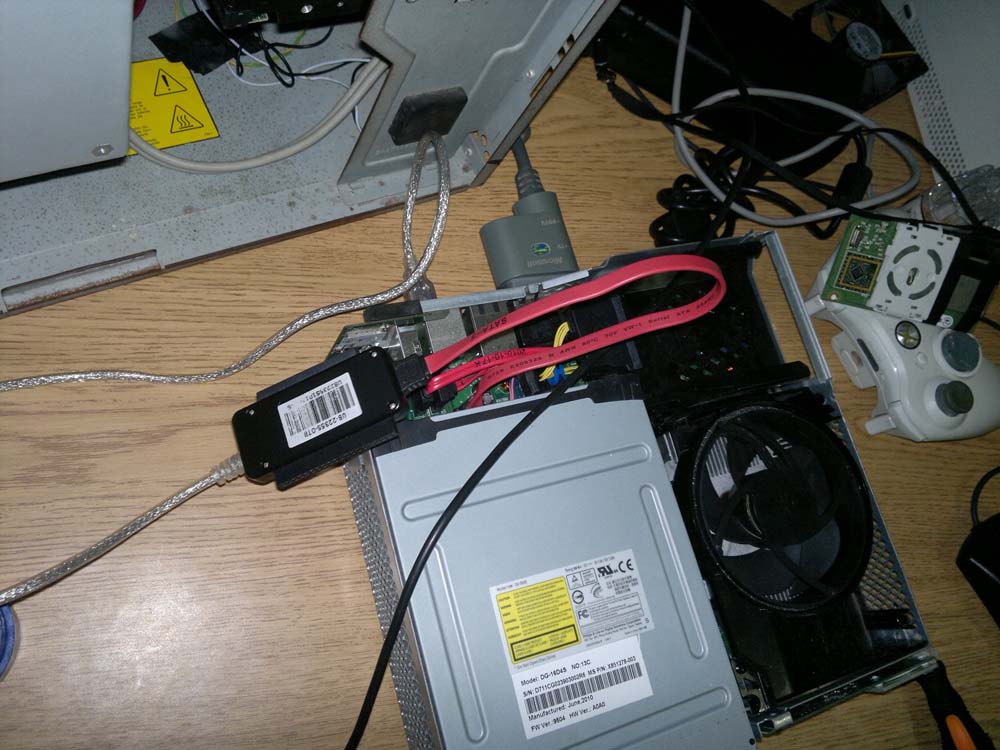

3.- Conectar el cable SATA del lector al puerto SATA del adaptador
Imagen

4.- Encender la XBOX360
5.- Abrir y cerrar la bandeja
5.- Desconectar el cable SATA del lector del puerto SATA del adaptador

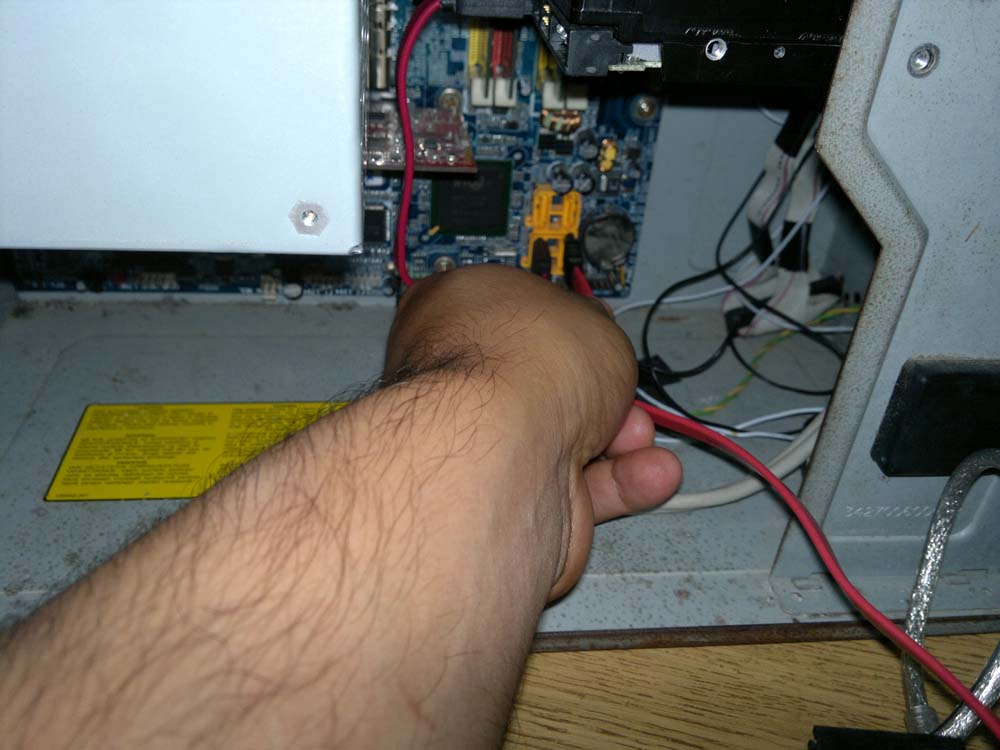

6.- Conectar el cable SATA del lector al puerto SATA del pc (el PC estaba encendido desde el principio)
Imagen

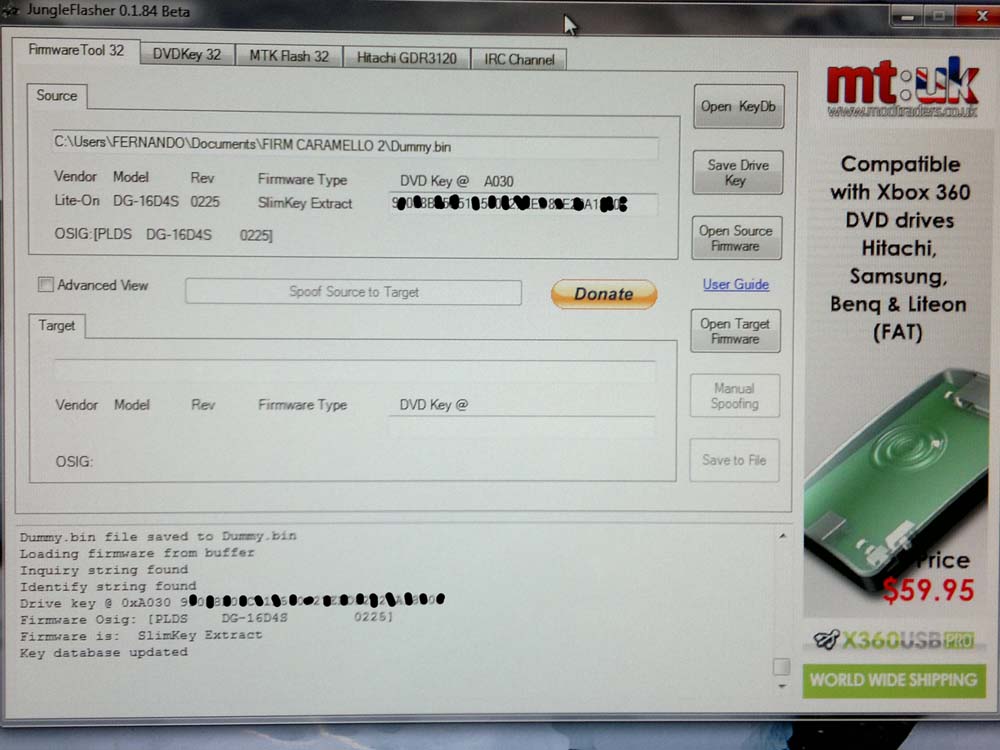

7.- Abrir jungleflasher irse a la pestaña dvdKey 32 buscar el puerto I/O donde esta conectado el lector
8.- presionar el boton SLIMKEY nos abre una ventana selecionar NO
9.-Nos pedirá donde guardar los archivos extraidos guardar cada uno de ello en el directorio que ustedes quieran para usarlos como ustedes quieran.

Aqui un video de como se hace (POR INFERNO8, al igual que las fotos)
http://www.youtube.com/watch?v=5xlKvYr32Lc

Video-tutorial de Falcon9876
http://www.youtube.com/watch?v=Bt44txtJQyI

PD. he cogido material prestado de otros usuarios, GRACIAS A TODOS por vuestro esfuerzo.
Si algun usuario cuelga algun video mejorado o fotos o algun otro avance que se confirme, iré actualizando...

un saludo

por **jimbo** 16 Jul 2011 20:22

lo conecte la unidad de dvd con el usb y prendi el xbox abri la unidad y cerre sin apagar la unidad lo conecte al PC.. y guala me reconoció y leyo la key

metodo comprobadobad]

por **Drakehash** 16 Jul 2011 20:24

ferminote escribió:Buenas

He leido esto en otro hilo, y me gustaría comprobar que realmente funciona y hacer un manual o algo asi para toda la gente que tenga el 0225 y no se quiera gastar dinero en el x360USB...

enriqxxx escribió:también probé con esto

Subo el vinculo por ser novato
http://img.alibaba.com/wsphoto/v0/35582 ... -cable.jpg

tampoco funcionaba! ni me lo reconocía..

me lo reconoció así..

lo conecte la unidad de dvd con el usb y prendi el xbox abri la unidad y cerre sin apagar la unidad lo conecte al PC.. y guala me reconoció y leyo la key

¿quieres decir que con ese cacharro (conversor de USB a SATA) has podido extraer la KEY de un 0225?

Lo digo porque seria un gran descubrimiento, ya que ahorras bastante de comprarte esto:

http://cgi.ebay.es/USB-2-0-to-SATA-IDE- ... 19c557241c

POR 7´50€

a comprar el x360usb por unos 45€

¿puedes decir como extraiste la key exactamente? ¿como configuraste el jungleflasher?
detallar el procedimiento de abrir/cerrar bandeja etc etc...

un saludo

Tengo ese cacharro, mas tarde hago las pruebas y les digo.

por **jimbo** 16 Jul 2011 20:29

ya hace tiempo se testio sobre eso en algunas maquinas si extraia en otras simplemente no o daba la key equivocada el chiste de todo esto es hacerlo reconocer ya que el jungler tiene bloqueado la entra de dispositivos usb

por **ferminote** 16 Jul 2011 20:31

Drakehash escribió:Tengo ese cacharro, mas tarde hago las pruebas y les digo.

Si, por favor, Drakehash y quien tenga un conversor como este. PROBADLO, que si funciona ya mismo lo estoy encargando... lo he encontrado por 2,50€ (con envio incluido) WOW!!!, casi lo mismo que el x360USB.

a ver si enriqxxx nos puede precisar un poco como configuró el Jungleflasher y eso de abrir/cerrar bandeja...

Un salduo

por **jimbo** 16 Jul 2011 20:44

ferminote escribió:
Drakehash escribió:Tengo ese cacharro, mas tarde hago las pruebas y les digo.

Si, por favor, Drakehash y quien tenga un conversor como este. PROBADLO, que si funciona ya mismo lo estoy encargando... lo he encontrado por 3€ (con envio incluido) WOW!!!, casi lo mismo que el x360USB.

Un salduo

No funciona tengo el mismo dispositivo de la foto por eso lo puedo asegurar la unidad da error cuando instalas por que el driver no es reconocido por windows tal vez por linux como se hacia en el pasado alla la posiblidad pero es muy remota !NO ASEGURO NADA EL USUARIO QUE PUSO ESTA INFORMACION SU POSTIO SU LONG Y NO CONCUERDAD PARA NADA.

por **ferminote** 16 Jul 2011 20:49

Segun Enriqxxx lo pudo extraer con el JF 1.84, al menos eso aparece en el LOG

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

JungleFlasher 0.1.84 Beta (250)

Session Started Thu Jun 30 14:11:18 2011

This is a 32 bit process running on 2 x 32 bit CPUs

portio32.sys Driver Installed

portio32.sys Driver Started, thanks Schtrom !

Found 8 I/O Ports.

Found 1 Com Ports.

Found 2 windows drives C: E:

Found 0 CD/DVD drives

Drive is Slim Lite-On..

Drive is Slim Lite-On..

0000: 05 80 00 32 5B 00 00 00 - 50 4C 44 53 20 20 20 20 ...2[...PLDS

0010: 44 47 2D 31 36 44 34 53 - 20 20 20 20 20 20 20 20 DG-16D4S

0020: 30 32 32 35 00 00 00 00 - 00 00 00 00 00 00 00 00 0225............

0030: 00 00 00 00 41 30 41 30 - 00 00 00 00 00 00 00 00 ....A0A0........

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 44 37 31 34 43 47 30 34 - 37 38 30 36 30 30 36 45 D714CG047806006E

0070: 4D 20 20 20 M

Sending Vendor Intro to port 0xF400

Serial flash found with Status 0x72

Sending Device ID request to port 0xF400

Manufacturer ID: 0xEF

Device ID: 0x11

Flash Name: Winbond/NEX(W25P20/NX25P20)

Flash Size: 262144 bytes

............

Key: F6160AD4912168A5CA97E3077ED0F7A9 is verified, Thanks C4eva

Grabbing Key sector: ................

Key Sector verified.

Grabbing Serial info: ........

Drive is Slim Lite-On..

Key data saved to C:\Users\Administrador\Documents\Key slim0225.bin

0000: 05 80 00 32 5B 00 00 00 - 50 4C 44 53 20 20 20 20 ...2[...PLDS

0010: 44 47 2D 31 36 44 34 53 - 20 20 20 20 20 20 20 20 DG-16D4S

0020: 30 32 32 35 00 00 00 00 - 00 00 00 00 00 00 00 00 0225............

0030: 00 00 00 00 41 30 41 30 - 00 00 00 00 00 00 00 00 ....A0A0........

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 44 37 31 34 43 47 30 34 - 37 38 30 36 30 30 36 45 D714CG047806006E

0070: 4D 20 20 20 M

Inquiry String saved to C:\Users\Administrador\Documents\Inquiry.bin

0000: C0 85 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0010: 00 00 00 00 37 44 34 31 - 47 43 34 30 38 37 36 30 ....7D41GC408760

0020: 30 30 45 36 20 4D 20 20 - 00 00 00 00 00 00 32 30 00E6 M ......20

0030: 35 32 20 20 20 20 4C 50 - 53 44 20 20 20 20 47 44 52 LPSD GD

0040: 31 2D 44 36 53 34 20 20 - 20 20 20 20 20 20 00 00 1-D6S4 ..

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 00 00 00 0F 00 40 00 04 - 00 02 06 00 00 00 00 00 .....@..........

0070: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0080: 03 00 78 00 78 00 78 00 - 78 00 00 00 00 00 00 00 ..x.x.x.x.......

0090: 00 00 F8 00 10 02 00 00 - 02 02 00 00 60 00 40 00 ............`.@.

00A0: F8 00 10 02 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

00B0: 3F 20 00 00 ? ..

Identify String saved to C:\Users\Administrador\Documents\Identify.bin

0000: 44 37 31 34 43 47 30 34 - 37 38 30 36 30 30 36 45 D714CG047806006E

0010: 4D 20 20 20 FF FF FF FF - 30 4B 30 39 30 35 36 36 M ....0K090566

0020: 31 36 34 35 31 35 58 58 - 41 30 FF FF 53 34 50 30 164515XXA0..S4P0

0030: 42 31 38 30 30 30 30 30 - 30 31 33 33 35 31 00 00 B1800000013351..

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 41 30 FF FF ............A0..

Identify String saved to C:\Users\Administrador\Documents\Serial.bin

Dummy.bin file saved to Dummy.bin

Loading firmware from buffer

Inquiry string found

Identify string found

Drive key @ 0xA030 F6160AD4912168A5CA97E3077ED0F7A9

Firmware Osig: [PLDS DG-16D4S 0225]

Firmware is: SlimKey Extract

Key added to database

A ver si nos manda algun pantallazo o nos concreta algo... parece que él si pudo, ahora hay que averiguar el "como" y verificarlo....

un saludo

por **jimbo** 16 Jul 2011 20:53

especulacion NO hay tal dime como seleccionas el puerto usb en el jungler si esta de uso exclusivo del xbox360key

en el pasado este dispositivo funciona super bien para flacherar la hitachit 47dj que no reconocia en ningun dispositivo por eso lo tengo pero deben ponecerse drivers.

por **fchaparro** 16 Jul 2011 22:02

Yo no tube otro remedio que comprar el X360 usb trate con diferentes boards y tiraba error siempre!!!!

por **enriqxxx** 16 Jul 2011 22:04

post original
voy a empezar a colaborar para poder escribir en este chip.
amigo ya ustedes an podido leer la key del 0225 yo estuve toda una mañana tratandolo de leer con el cpu d la oficina
le muestro los datos sacado con CPUZ

Subo el vinculo por ser novato
http://img714.imageshack.us/img714/458/sinttulokrx.png

me lo reconoce pero nada q le podia sacar la key..
probando de toodoo

también probé con esto

Subo el vinculo por ser novato
http://img.alibaba.com/wsphoto/v0/35582 ... -cable.jpg

tampoco funcionaba! ni me lo reconocía..

me lo reconoció así..

lo conecte la unidad de dvd con el usb y prendi el xbox abri la unidad y cerre sin apagar la unidad lo conecte al PC.. y guala me reconoció y leyo la key

le subo el log

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

JungleFlasher 0.1.84 Beta (250)

Session Started Thu Jun 30 14:11:18 2011

This is a 32 bit process running on 2 x 32 bit CPUs

portio32.sys Driver Installed

portio32.sys Driver Started, thanks Schtrom !

Found 8 I/O Ports.

Found 1 Com Ports.

Found 2 windows drives C: E:

Found 0 CD/DVD drives

Drive is Slim Lite-On..

Drive is Slim Lite-On..

0000: 05 80 00 32 5B 00 00 00 - 50 4C 44 53 20 20 20 20 ...2[...PLDS

0010: 44 47 2D 31 36 44 34 53 - 20 20 20 20 20 20 20 20 DG-16D4S

0020: 30 32 32 35 00 00 00 00 - 00 00 00 00 00 00 00 00 0225............

0030: 00 00 00 00 41 30 41 30 - 00 00 00 00 00 00 00 00 ....A0A0........

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 44 37 31 34 43 47 30 34 - 37 38 30 36 30 30 36 45 D714CG047806006E

0070: 4D 20 20 20 M

Sending Vendor Intro to port 0xF400

Serial flash found with Status 0x72

Sending Device ID request to port 0xF400

Manufacturer ID: 0xEF

Device ID: 0x11

Flash Name: Winbond/NEX(W25P20/NX25P20)

Flash Size: 262144 bytes

............

Key: F6160AD4912168A5CA97E3077ED0F7A9 is verified, Thanks C4eva

Grabbing Key sector: ................

Key Sector verified.

Grabbing Serial info: ........

Drive is Slim Lite-On..

Key data saved to C:\Users\Administrador\Documents\Key slim0225.bin

0000: 05 80 00 32 5B 00 00 00 - 50 4C 44 53 20 20 20 20 ...2[...PLDS

0010: 44 47 2D 31 36 44 34 53 - 20 20 20 20 20 20 20 20 DG-16D4S

0020: 30 32 32 35 00 00 00 00 - 00 00 00 00 00 00 00 00 0225............

0030: 00 00 00 00 41 30 41 30 - 00 00 00 00 00 00 00 00 ....A0A0........

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 44 37 31 34 43 47 30 34 - 37 38 30 36 30 30 36 45 D714CG047806006E

0070: 4D 20 20 20 M

Inquiry String saved to C:\Users\Administrador\Documents\Inquiry.bin

0000: C0 85 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0010: 00 00 00 00 37 44 34 31 - 47 43 34 30 38 37 36 30 ....7D41GC408760

0020: 30 30 45 36 20 4D 20 20 - 00 00 00 00 00 00 32 30 00E6 M ......20

0030: 35 32 20 20 20 20 4C 50 - 53 44 20 20 20 20 47 44 52 LPSD GD

0040: 31 2D 44 36 53 34 20 20 - 20 20 20 20 20 20 00 00 1-D6S4 ..

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 00 00 00 0F 00 40 00 04 - 00 02 06 00 00 00 00 00 .....@..........

0070: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0080: 03 00 78 00 78 00 78 00 - 78 00 00 00 00 00 00 00 ..x.x.x.x.......

0090: 00 00 F8 00 10 02 00 00 - 02 02 00 00 60 00 40 00 ............`.@.

00A0: F8 00 10 02 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

00B0: 3F 20 00 00 ? ..

Identify String saved to C:\Users\Administrador\Documents\Identify.bin

0000: 44 37 31 34 43 47 30 34 - 37 38 30 36 30 30 36 45 D714CG047806006E

0010: 4D 20 20 20 FF FF FF FF - 30 4B 30 39 30 35 36 36 M ....0K090566

0020: 31 36 34 35 31 35 58 58 - 41 30 FF FF 53 34 50 30 164515XXA0..S4P0

0030: 42 31 38 30 30 30 30 30 - 30 31 33 33 35 31 00 00 B1800000013351..

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 41 30 FF FF ............A0..

Identify String saved to C:\Users\Administrador\Documents\Serial.bin

Dummy.bin file saved to Dummy.bin

Loading firmware from buffer

Inquiry string found

Identify string found

Drive key @ 0xA030 F6160AD4912168A5CA97E3077ED0F7A9

Firmware Osig: [PLDS DG-16D4S 0225]

Firmware is: SlimKey Extract

-------------------------------------------------------

MANUAL QUE UTILICE
EXTRACCION Y FLASHEO DE 9504 CON JUNGLE

hilo_tutorial-desmontar-xbox-slim-y-flasheo-con-lizard-y-jungle_1594928

Utilice un computador de mesa
especificado arriba
y el usb especificado también arriba.

esta es mi bin. 3 veces lo hice y me salio igual en todas

http://www.4shared.com/file/uW4xq95j/mi0225.html

no tengo toma de pantalla pensado que ya otras persona an hecho esto.. por lo que veo no!

para entrar en mas detalles explico. pase toda la mañana tratando de sacar la key en el computador (arriba muestro los datos del cpu que utilice leido con cpuz) el la unidad 0225 me lo reconocía en la bios y en windows7 32bit profesional. utilice el ultimo jumgle. el jumgle me lo reconocía (ubique su dirección I/O port 0x0XXX)pero al dale el botom SlimKey no me leei la dum y key.. apague prendi saque la bandeja de todo hice pero nada..
al rato conecte el usb sata ide. me lo reconocia la pc como dispositivo amarillo y el jumgle no me lo veia por ningun lado. apague prendia sacaba la bandeja y nada..

en una de esa que había apagado el xbox360 y prendi con el usb sata conectado saque la bandeja, meti le quite el conector sata conecte a la pc con el jungle abierto (colocando el I/O port donde se encontraba) me lo reconoció igual le di los paso normales Slimkey primero NO y despue SI [boing]

.. me leyo toodo.. me estreñe quise repetirlo para hacerlo sin el usb pero no funciono. repetí 2 veces mas con el usb, la pc y funciono.. mi teoria es q la usb le envia un comando y desbloquea la unidad para leer y en la pc lo lee todo.. no probe escritura xq no hay nada x hay.. en el log pueden verificar el port

Disculpa c4eva x joderte el negocio con los extractores.. jejejej pero soy muy pichire y en venezuela ta dificil que lleguen tus aparatos jejejej

saludos Maracaibo Venezuela

Estadísticas

Patrocinadores

Índice de foros › Xbox 360 › Modificación de lectores

[TUTORIAL] EXTRAER KEY 0225 SIN X360USB ni LIZZARD

[TUTORIAL] EXTRAER KEY 0225 SIN X360USB ni LIZZARD

Re: AHORRAR DINERO!! sacar key sin X360USB

Re: AHORRAR DINERO!! sacar key sin X360USB

Re: AHORRAR DINERO!! sacar key sin X360USB

¿Quién está conectado?
