Reparación de errores 0020, 0102 y 74 de Xbox 360

El estilo de este artículo debe ser mejorado.

El artículo no sigue completamente las convenciones de estilo.


Este tutorial sirve para reparar tres errores muy comunes en las Xbox 360, los errores 0102 (generalmente es un fallo en las memorias RAM inferiores por dilatación de la placa base por efecto del calor),el 0020 (este aunque no es muy conocido es por el mismo fallo que el 0102,aunque en este caso afecta a la CPU y al la GPU) y el error 74 que afecta al chip ANA aunque tambien puede afectar a la GPU.

Herramientas necesarias

  • Una pistola decapante con selector de temperatura
  • Flux liquido de la marca JBC FL9582
  • Destornilladores TORX 10,TORX 8 y destornillador plano pequeño para las pestañas de la parte trasera

Proceso

1º Para empezar habrá que desmontar la consola hasta llegar a la placa base, este videotutorial explica como hacerlo:

http://www.youtube.com/watch?v=CbtaYx-FVhg

2º Una vez desmontada la consola y los disipadores quitados tendremos que poner la placa en una superficie plana y resistente al calor, una vez colocada necesitaremos una pistola decapante con selector de temperatura, flux liquido y una jeringuilla(esta la podeis conseguir en los kits de recarga para cartuchos de impresora) para inyectar el flux bajo la CPU Xenon y bajo la GPU ATI.



3º Una vez este todo preparado cogemos con la jeringuilla y la llenamos con un poco de flux liquido hasta la mitad mas o menos.


                         REPARAR EL ERROR 0020

4º Para reparar el error 0020 inclinar un poco la placa y colocar la jeringuilla en esta posición sobre la CPU Xenon con cuidado de no rallar la placa con la punta de la aguja y apretar suavemente para el flux fluya por debajo del la CPU hasta rellenar todos los huecos.



5º Haremos la misma operación con la GPU ATI.



6º Una vez hecha la operación con el flux cogemos la pistola decapante y la ponemos a unos 350 º grados aprox.


7º Aquí viene la parte más importante del tutorial, una vez que la pistola decapante este a la temperatura adecuada empezaremos a dar calor sobre la CPU Xenon dando giros circulares e inclinado un poco la tobera de la pistola para que el calor penetre por debajo del la CPU y estaremos asi durante unos 5 minutos sin parar, ya que si paramos podríamos quemar la placa, tampoco acerquéis demasiado la tobera de la pistola decapante a la placa ni al Xenon ni al ATI y mucho ojo con los condensadores alrededor del Xenon ya que podrían explotar o hincharse si se calientan demasiado, si es posible tapadlos con un material aislante del calor y dejad a la vista la CPU(yo no lo he hecho porque tengo experiencia dando calor a estas placas),una vez terminado dejamos enfriar durante 15 o 20 minutos. Aqui explica como envolver la placa para proteger los componentes cercanos:

http://xbox-experts.com/e/tutorial.php?n=heatgunisol ).



8º Haremos la misma operación con la GPU ATI.



Con esto las soldaduras de la CPU Xenon y la GPU ATI que estuvieran sueltas deberían de haberse soldado de nuevo(si no funciona al volver a montar la consola desmontarla de nuevo y repetir el proceso de nuevo).

10º Podremos sobre las CPU y GPU pasta o silicona térmica para conducir el calor(Artic Silver o similar).


De tal modo que quede así.

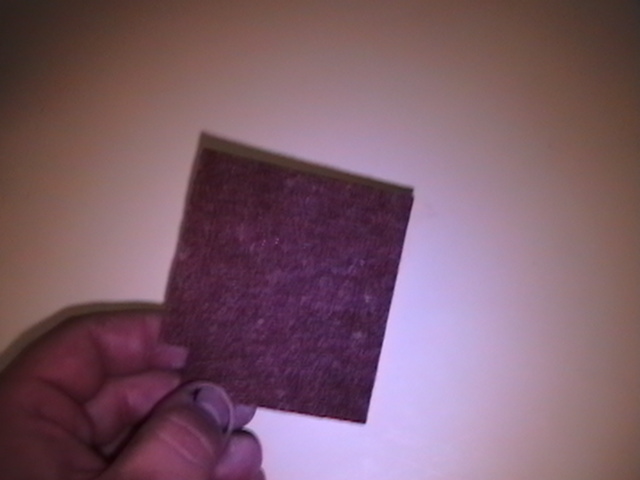

11º Cogemos un fieltro de los que se usan para las patas de las sillas como este que traiga adhesivo por la otra cara.



12º Cortamos unos trozos de forma cuadrada como esta.

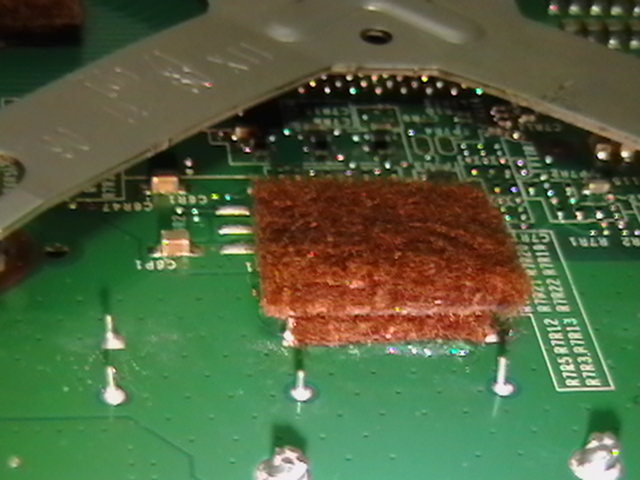

13º Colocaremos los fieltros en la parte inferior de la placa, alrededor de la CPU y la GPU.






Al poner los fieltros en estos puntos se sujeta mejor la placa y así se evita que la placa se doble hacia abajo, una vez terminado el montaje volver a montar la consola y probar que funciona.

                      REPARAR EL ERROR 0102

1º Hacemos los mismos pasos anteriormente descritos desmontando la consola hasta llegar a la placa, pero esta vez hay que poner la placa boca abajo sobre una superficie estable y tener a la vista las memorias RAM inferiores.


2º Con el flux liquido en la jeringuilla metemos una pequeña cantidad de flux liquido debajo de 2 chips de las memorias RAM apretando muy suavemente la jeringuilla contra el chip, aquí es vital que extreméis las precauciones ya que son componentes muy frágiles y solo están unidos a la placa por las soldaduras y si apretais demasiado podriais levantar las pistas de debajo del chip.



3º Una vez dado el flux debajo de los 2 chips encendemos la pistola decapante y seleccionamos entre 230 grados y máximo a 300,ya que al ser componentes más pequeños necesitan menos calor, no os paséis con la temperatura o los podríais quemar.


4º Aplicamos calor haciendo movimiento linial hacia delante y hacia atrás sin parar durante 2-3 minutos máximo.


5º Dejamos enfriar las RAM durante 10 minutos.

6º Repetimos la misma operación con los otros 2 chips de memoria RAM, meter el flux debajo con la jeringuilla con la misma precaución.



6º Encendemos la pistola decapante a la misma temperatura y repetimos el proceso de dar movimiento linial hacia delante y hacia atrás durante 2-3 minutos.


7º Dejamos enfriar durante otros 10 minutos.

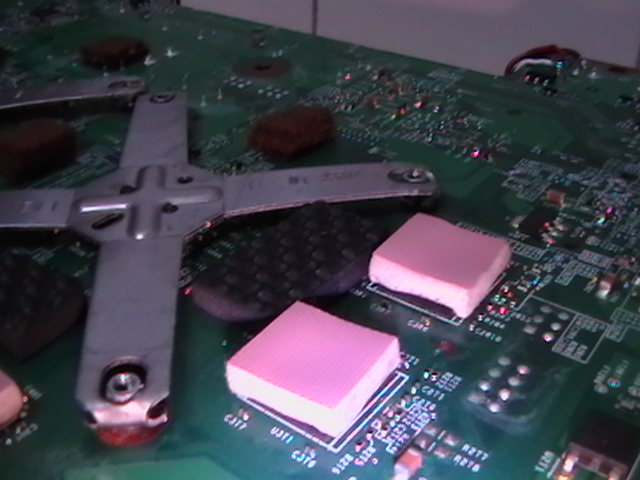

8º Una vez enfriada la placa ponemos unos fieltros o incluso pueden servir unos tacos de goma alrededor de la GPU y al lado de las RAM de tal manera que quede así.




Medid bien el grosor si ponéis tacos ya que si son muy gruesos pueden curvar la placa hacia arriba al apretar los tornillos de la GPU.

9º Montar la consola y comprobar que funciona.

Si llegase el caso de que la consola no arranque a pesar de haber dado calor a las memorias el problema puede ser debido a que la placa se ha doblado ligeramente y las memorias RAM se han separado ligeramente y las soldaduras de un lado no hacen contacto, en estos casos habría que hacer este paso (muchísima precaución a la hora de hacer esto ya que requiere tener un pulso muy firme y apretar muy suavemente), con un destornillador de relojero poneis el extremo del mango sobre la RAM nada mas terminar de dar calor sobre el chip y apretais muy suavemente aprovechando que las soldaduras todavía están liquidas(no apreteies demasiado por que si no podeis aplastar las bolas de estaño del chip y entonces la consola dejara de funcionar definitivamente y el unico modo de repararla seria hacer el reballing a la RAM), manteneis apretado durante unos 20 segundos y luego quitais el destornillador y esperar a que se enfríen.




                         REPARAR EL ERROR 74

1º Desmontamos la consola hasta llegar a la placa base y la colocamos sobre una superficie plana y le damos la vuelta para tener a la vista los conectores traseros.


2º Metemos flux con la jeringuilla debajo del chip ANA hasta rellenar con el liquido todos los huecos, con mucho cuidado ya que al igual que las memorias RAM el chip viene sujeto por las soldaduras y si no se hace con cuidado podría levantarse y arrancar las pistas de debajo.


3º Encendemos la pistola decapante y la ponemos entre 230 y 300 grados máximo de temperatura, le damos calor al ANA durante 3 minutos haciendo movimientos circulares y lo dejamos enfriar 10 minutos; una vez enfriada poner la placa de encendido en la placa de la consola y conectar los cables de la fuente de alimentación y A/V, encender la consola y comprobar que enciende normalmente, si funciona volver a montarla y listo si no pasar al siguiente paso.

4º En caso de la consola siga mostrando el error 74 volver a poner la placa sobre una superficie plana y quitaremos el disipador de la GPU.



5º Coger la jeringuilla y meter el flux debajo de la GPU hasta rellenar todos los huecos, en las placas Zephyr y Falcon la CPU Xenon y la GPU ATI llevan una especie de resina para sujetar los chips e impedir que se muevan, así que acercaremos la aguja a una de las ranuras que quedan libres y metemos el flux por hay.



6º Una vez hecho cogemos la pistola decapante y la ponemos a 350 grados y damos calor a la GPU dando movimientos circulares durante 5 minutos y dejando enfriar la GPU durante 15 o 20 minutos.


7º Una vez terminado ponemos pasta térmica nueva, ponemos el disipador en su sitio sujetando con la X del disipador y probamos la placa antes de montarla, si funciona montar la consola invirtiendo los pasos del videotutorial puesto al principio.

No me hago responsable si la consola deja de funcionar, se estropea o vuelve a salir las 3 luces rojas ya que aunque pueden reparar las 3 luces rojas luego el problema puede volver a aparecer y la única solución efectiva es el reballing, lo mismo pasa en la PS3;hacedlo con cuidado y no os paseis con el calor o en vez de arreglar la Xbox 360 podéis estropearla del todo, espero que os sirva.

Hecho por Psmaniaco.
