Downgrade PS4

Contenido

Requisitos

  • Dumps propios de una versión inferior
  • Dumps propios de una versión inferior
  • Dumps propios de una versión inferior
  • Archivos
  • HxD
  • R5F100PL para modelos SAA y SAB (RL78) Fat
  • R5F100LL para modelos SAC, SAD, etc (RL78) Slim/Pro
  • Flasher
  • MCP1825 (solo para Teensy2.0++)
  • E2 Lite Renesas (no es necesario si dispones de un CP2102)
  • Serial UART a USB
  • TQFP 100pin 0.5mm
  • Placa de prototipado 400 puntos
  • Soldador
  • Resistencia 4k
  • Diodos 3.3v

Por si no ha quedado claro:

  • Dumps propios de una versión inferior

Flashers

  • Nota:
Solo necesitas uno de los 3. Yo tiraría al CP2102 pues cuesta entre 1€ y 2€, puede escribir RL78 sin necesidad de E2lite lo que al final nos costaría menos de 3€ hacer un downgrade pero es algo más complejo de utilizar y no está totalmente testeado.
  • CP2102

Por otra parte si lo hacemos con Teensy necesitamos E2 Lite Renesas

  • Teensy 4.0 y E2 Lite Renesas
  • Teensy 2.0++ y E2 Lite Renesas

Preparativos para Teensy 2.0++

  • Nota:
A diferencia de PS3 donde la misma fuente de alimentación alimentaba directamente a 3.3v y podíamos leer y escribir mientras la consola estaba en stand-by, en PS4 es posible leer el RL78 para hacer dumps pero no escribir en él.

Esto quiere decir que si queremos devolver a un estado anterior nuestra consola, deberemos desoldar el RL78 y soldar un nuevo RL78 (R5F100PL para FAT / R5F100LL para SLIM/PRO) con nuestro propio dump de la antigua versión ya escrito.

Para ello, antes de poder leer o escribir en el RL78, deberemos preparar Teensy2.0++ con un regulador de tensión MCP1825 para poder alimentar el RL78 externamente.

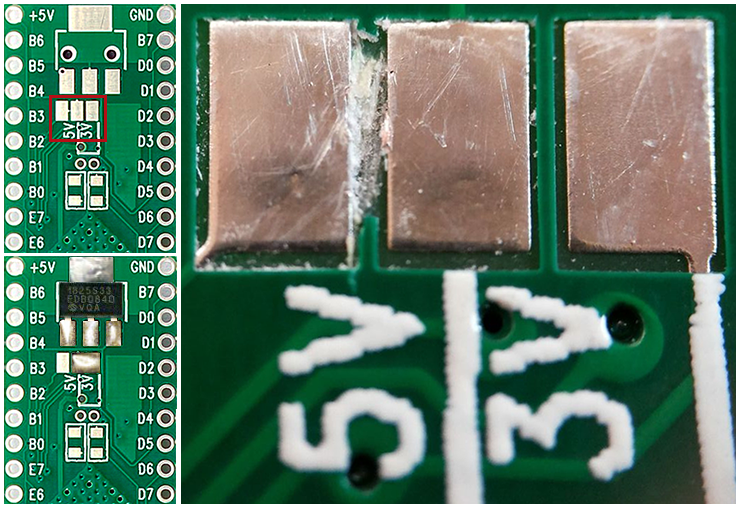

Para ello deberemos cortar con un cutter la unión que hay entre los pads 5v, soldar el MCP1825 y los pads 3.3v.


Este paso no es necesario para Teensy 4.0 ya que tiene salida a 3.3v directamente a través de un pin.

Si en algún momento necesitásemos otra vez la salida a 5v, deberíamos desoldar los pads 3.3v y soldar los pads 5v.

Diagramas

  • Nota:

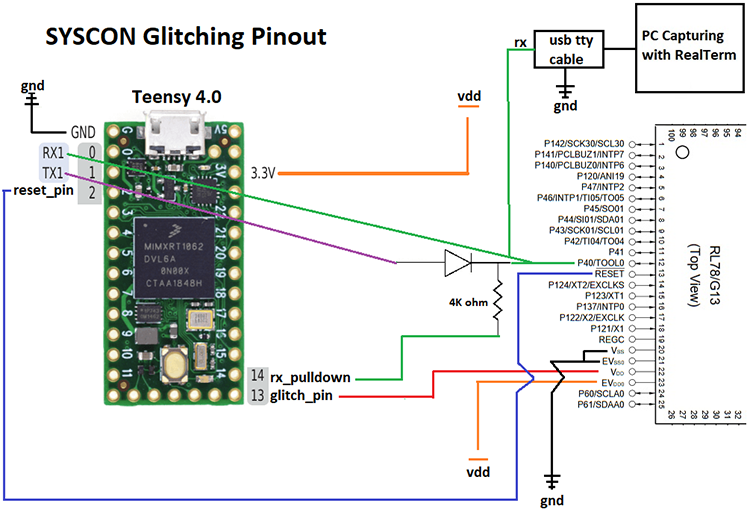

Los siguientes diagramas muestran las conexiones entre Teensy y el RL78.

R5F100PL:



R5F100LL:


  • Nota:

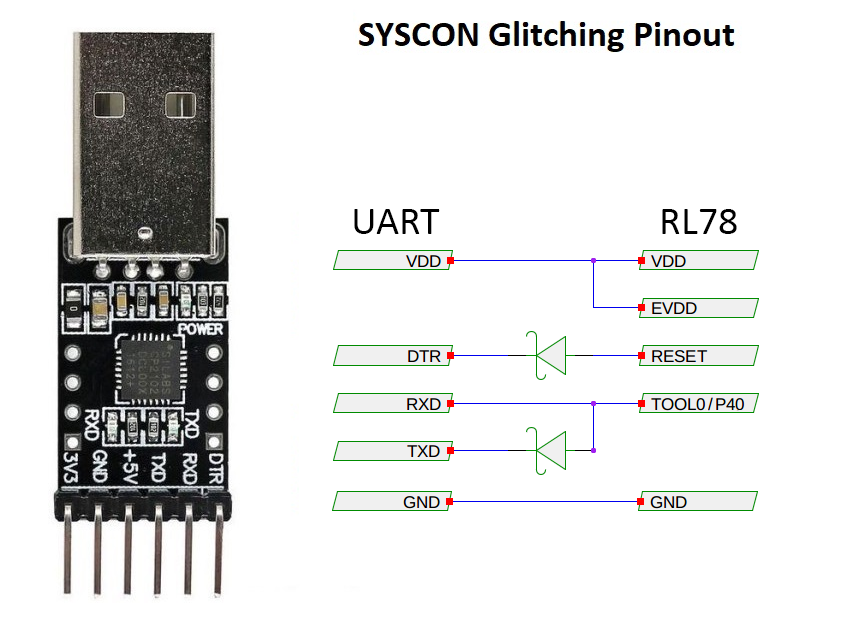

El siguiente diagrama muestran la conexión entre CP2102 y el RL78.

CP2102:


Programando Teensy 4.0/2.0++

  • Abrimos Teensy.exe
  • Pulsamos File
  • Pulsamos Open Hex File
  • Selecionamos SYSGLITCH_TEENSY4.0.hex
  • Pulsamos Program en la pestaña Operation


CP2102

  • Nota:
Los comandos y la información está en el mismo Git. En este caso se utiliza una raspberry



Ensamblando los circuitos

  • Suelda el syscon a la placa (Con el pinout deseado)


  • Para el pulldown necesitamos una resistencia de 4k resistor y un diodo


  • Conecta todo a la placa de prototipado


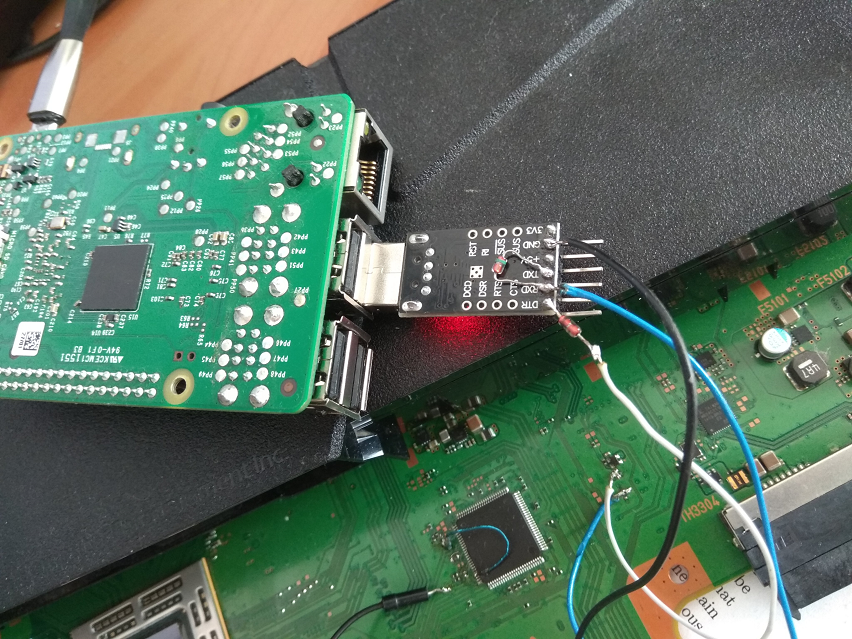

  • Resultado:


Dump del SYSCON con REALTERM

  • Conectamos el Teensy 4.0 por USB (El jumper debe estar desconectado)
  • Abrimos Realterm y ajustamos la velocidad a 115,200 bps
  • Pulsamos la pestaña Port
  • Seleccionamos un puerto y hacemos click en change.


  • Pulsamos en la pestaña Capture
  • Seleccionamos la ruta en donde guardaremos el dump
  • Hacemos click en Start: Overwrite
  • Si todo ha ido bien debería mostrarse rojo
  • Conectamos el jumper para empezar el sysconglitch


  • Cuando lleguemos a 4Mb paramos.


Analisis de los datos y preparación

  • Abrimos el dump con HxD
  • Pulsamos CTRL+F
  • Cambiamos a la pestaña Hex-Values
  • Introducimos 94 94
  • Borramos todo lo anterior a 94 94 seleccionándolo y pulsando Supr


  • En HxD pulsamos Search, go to y vamos al offset 7FFFF
  • Seleccionamos todo hasta el final y apretamos Supr


  • Pulsamos File \ Save As y lo guadamos a buen recaudo
  • Pulsamos File \ Export \ Motorola S28 Records


  • Conectamos E2 Lite con el RL78


Renesas Flash Programmer

  • Conectamos E2 Lite por USB
  • Lanzamos Renesas Flash
  • Creamos un nuevo proyecto
  • Seleccionamos los siguientes parámetros:

.Microcontroller: RL78 .Tool: E2 Emulation Lite .Tool Detail select 3.3v


  • Seleccionamos el archivo exportado .s28
  • Cambiamos a la pestaña flash options

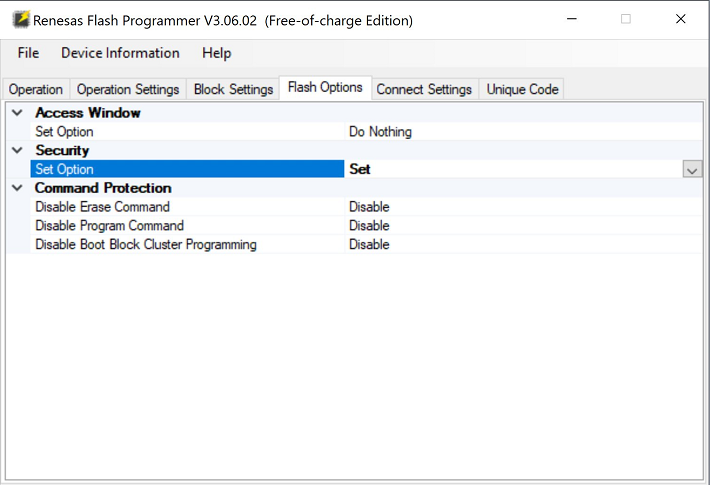

  • Ajustamos los valores como en la imagen


  • Pulsamos START.


Backup de la NOR con Teensy 2.0++

  • Versión SAA y SAB


  • Versión SAC, SAD, etc.


  • Soldar los 10 testpoints o usar un TSOP para evitar esto


  • Teensy 2.0++ debe ser configurado con HEX SPI
  • Hacemos un backup
