Tutorial - Boton On/Off en mando Xbox

Bueno……. Como lo prometido es deuda, aquí os subo este inicio de tutorial. Digo inicio porque aún no he tenido tiempo para preparar las fotos del mando original, así que ya las subiré. De momento sólo explicaré como hacerlo para el mando “S” de la xbox.

Veamos el material que necesitamos:

1) Un trozo de cable.

2) Un trozo de corrugado termorretractil (no se si se escribe así, pero así lo pedí en la tienda y el pavo me entendió )

3) Un botón pulsador Normalmente abierto.



Las herramientas empleadas serán:

1) Unos corta cables

2) Un soldador de estaño

3) Un poco de estaño

4) Un destornillador de estrella pequeño

5) Un pequeño trompo con una broca adecuada para hacer el agujero donde se aloja el botón.

Bueno empecemos:

- Tomamos nuestro mando de la xbox, le damos la vuelta.



Quitamos los 6 tornillos de estrella y bajo la pegatina que señalada en la foto podremos encontrar un séptimo tornillo que también debemos quitar.

Abierto el mando, en la carcasa inferior haremos un taladro con diámetro suficiente para que pase el Pulsador de nuestro botón como se muestra en la foto.



Hecho el agujero de la carcasa inferior, pasamos a preparar el pulsador. Al pulsador le soldaremos dos trocitos de cable a las patas del Botón y lo protegeremos con el corrugado termorretractil. El resultado deberá ser similar a este.

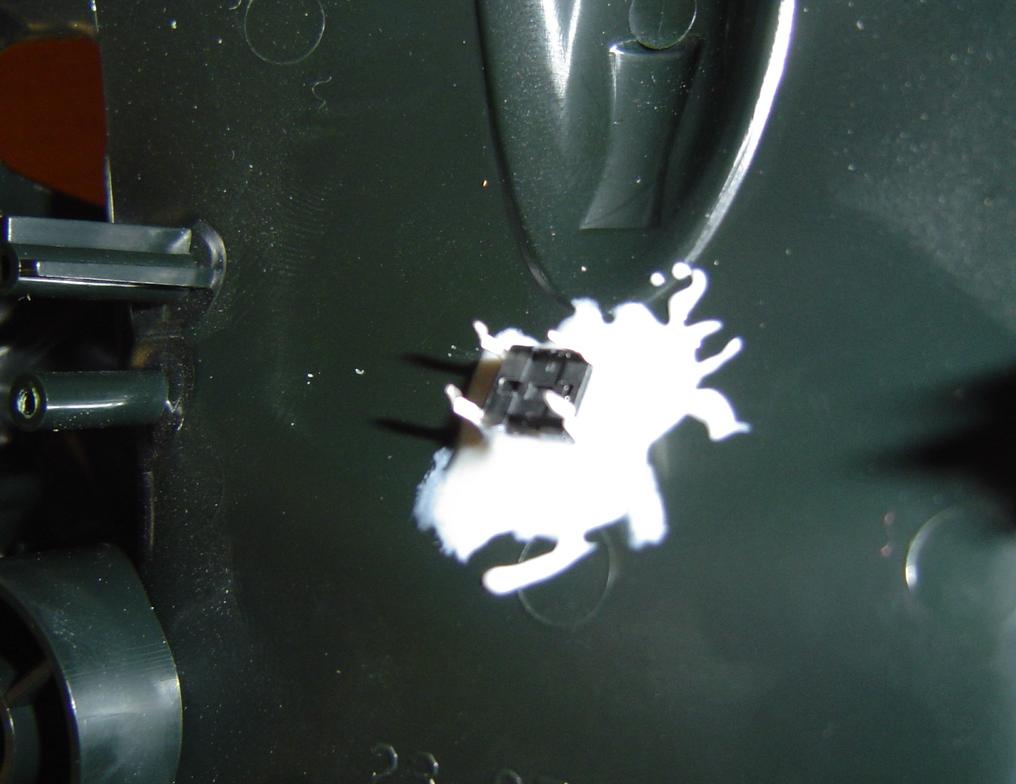

Ahora con muchísimo cuidado echaremos unas gotas de pegamento rápido en las esquinas del pulsador, por ejemplo en los circulitos de plastico que vemos en el pulsador arriba mostrado. Echado este colocaremos el pulsador en la carcasa y tendremos un resultado parecido a este.



Los extremos del cables lo soldaremos al cable amarillo que viene al mando y a un punto de masa del mando, por ejemplo a los puntos señalado en la foto siguiente.



Una vez soldado, podemos cerrar el mando y empezar con la consola. Para ello abrimos la consola y quitamos el DVD y el HD.

Abierta cortamos el cable amarillo mostrado en la imagen y le soldamos un trozo de cable como se muestra en la imagen.



El extremo del cable prolongado se lo soldaremos al cable que a continuación muestro:



Bueno pues con esto ya tenemos montado nuestro BOTON de ENCENDIDO en nuestro mando de XBOX.

Espero poder poneros las fotos de mi mando Original Grande para la semana que viene.

Os he modificado el tamaño de las fotos para que sean más nítidas aunque tarde un poco más en cargar.

muy bueno el tuto

Ole ¡¡¡

Sin duda se ha hecho esperar desde que lo prometiste, pero la espera ha merecido la pena

Gracias

Un saludo

Mola

Aunque parezca engorroso, no lo es para nada.

De hecho antes de hacer nada, si kereis probar como funciona sin tener ke armar tanto jaleo, podeis conectar un trozo de cable a MASA (cualquier chapa de la consola) con la penultima patilla del panel frontal mostrado en esta misma foto:



Enga........ a disfrutarlo.

gracias pepote es un gran tuto, mañana manos a la obra.....

Muchas gracias a todos.

Comentaros un par de cosas:

Como he dicho anteriormente, lo que hago es hacer masa en la patilla penultima; por lo tanto es modificar el puerto USB y usar el cable amarillo para darle masa.

Pues bien, el Puerto USB ke se modifique, no funcionará en un futuro con periféricos determinados, como pueda ser un VOLANTE para la XBOX.

Si kereis entonces cojer el ULTIMO USB, y conectar vuestro mando Modificado en el USB ke modifiqueis.

Yo particularmente he modifacado el PRIMERO y si kiero poner el volante lo pongo en el SEGUNDO.

Para gustos los colores..........

Enga............

pepote, no veo muy claro lo que haces dentro de la consola, cortas el cable amarillo ue sale del usb, y no le sueldas nada y luego, que cables unes por que no lo veo kmuy claro?,

pepote, no veo muy claro lo que haces dentro de la consola, cortas el cable amarillo ue sale del usb, y no le sueldas nada y luego, que cables unes por que no lo veo kmuy claro?,

Vamos a ver si con esta foto te aclaro un poco:



1.- Cortas el cable marcado como (A)
2.- Cortas el cable marcado como (B)
3.- Con la ayuda de un trozo de cable unimos el Cable cortado (A) ke viene del USB y lo soldamos al Cable B y lo volvemos a unir. Es decir que el cable (B) se keda como inicialmente más el empalme de cable que viene del USB.

Si prefieres no cortar el CABLE (B), puedes soldar directamente el cable (A) ke viene del USB a la penultima patilla del panel frontal.

Espero haberte aclarado.
