After Fresh : Tutorial

Bueno lo prometido es deuda aca el diagrama y el codec para el after fresh.

Antes de seguir aclaro los siguientes puntos:

1. Marvicdigital y Elotrolado no nos hacemos responsables por daños en tu consola causados por no seguir o no entender el diagrama o tutorial. Si tienes dudas por favor usa este hilo para que las aclares antes de hacerle algo a tu valiosa consola.

2. Este fix no repara las 3 luces rojas, pero si alarga un poco más la vida útil de la consola.

3. Si tu consola aún tiene garantía por favor abstenerse de instalar este fix ya que perderías automáticamente la garantía.

4. Este Fix hará que los ventiladores sigan funcionando por 8 minutos más después de apagada la consola para evacuar todo el calor que quede interno, luego de ese tiempo de apagaran.

5. ES OBLIGATORIO TENER INSTALADO EL FAN FIX V1 PARA SU CORRECTO FUNCIONAMIENTO

6. Ninguna actualización en las actuales placas hará el mismo trabajo del after fresh debido a que requieren que la CPU esté constantemente funcionando por lo tanto generando calor, mientras que con este fix todo quedará apagado menos los ventiladores.

7. Si deseas puedes aumentar el tiempo modificando el codec ASM

8. SI QUIERES VENDER ESTE FIX NO ABUSES DEL PRECIO Y RESPETA EL NOMBRE ORIGINAL "AFTER FRESH"



Bueno si hace falta alguna aclaración iré actualizando el hilo.


Primero el diagrama del circuito:




Como pueden ver uso un PIC12C508, 2 diodos de 1A o de los pequeños de uso general y una resistencia de 1kilo ohmio a 1/4 de vatio o a 1/2 vatio.Hice lo posible de usar un interruptor sencillo para encender la fuente cuando se deseará pero en algunas ocasiones me daba error en la fuente haciendo encender el led Rojo, por eso solo describo un solo circuito.

ES OBLIGATORIO INSTALAR EL FAN FIX V1 PARA SU CORRECTO FUNCIONAMIENTO


Puntos en la placa, cuando tenga una placa Falcón o Zephir subiré las imágenes de los puntos a conectar pero son muy similares.


Puntos de 5Voltios y el Negativo para alimentar el PIC12C508



Estos puntos alimentan al PIC asi la consola esté apagada ya que es el voltaje de standby (5Voltios) y siempre está presente salvo cuando se desconecta de la toma eléctrica



Sensor de consola encendida o apagada, Power Sensor



En ese punto cuando la consola está encendida hay 5Voltios que son los que alimentan el lector, cuando la consola se apaga pasa de 5 Voltios a Cero voltios, esto se usa para que el PIC sense si la consola se apagado o aún sigue encendida..cabe aclarar que en el momento de encender la consola por primera vez el PIC está en modo apagado, luego de encender la consola se activa el sensor y hasta que no apaguemos la consola no se activa el siguiente punto.



Control de encendido de la fuente



En la imágen se ven 3 puntos azules, son puntos alternativos ya que son muy pequeños y requieren de mucho cuidado a la hora de soldar el cable por eso cualquiera que se use es lo mismo.
Cuando el sensor es activado por un apagado de la consola este punto pasa de nivel bajo ó cero voltios a 5voltios estos 5 Voltios pasan sobre los 2 diodos que cumplen doble función y es disminuir el voltaje de 5V a 3.6V aproximadamente que son los necesarios para encender la fuente y también hacen de compuerta digital OR, que cuando dicha salida esté en cero(0 Voltios) evite que haga corto con los 3.6V originales de la consola que hacen encender la fuente.Cuando apagamos la consola todos los reguladores internos que alimentan los diferentes circuitos como la GPU, CPU, Lector de DVD, circuito de video ANA, Puertos USB etc..interrumpen el voltaje y el after fresh deja encendida solo la fuente externa haciendo que esta entregue los diferentes voltajes a la consola incluyendo los 12Voltios que alimentan los ventiladores y como estos tienen en su circuito el fan fix 1 harán que funcionen asi la CPU esté apagada que es la que los controla.

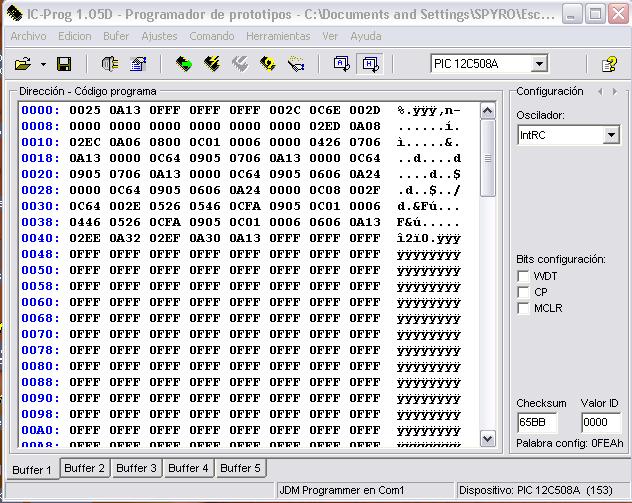

El archivo .hex viene ya con la configuración del PIC a la hora de programarlo pero por si las dudas:

Oscilador Interno
WDT : Desactivado
MCLR: Desactivado

En el ASM viene explicado el funcionamiento y si quieren cambiar el tiempo lo pueden hacer, esta en una de las últimas lineas y se expecifica.


Bueno espero que sirva para que alargue la vida útil de tu consola.

Saludos y cualquier duda por aca estaré dispuesto a resolverla.


Actualización: UPS se me olvidó subir el archivo .hex...después de un mensaje lo hago

Archivo .hex
