Salida de audio digital SPDIF
Para consultas y debates sobre el contenido de este artículo, visita el Hilo oficial.
Usuarios más activos en este artículo
En primer lugar explico para qué sirve este mod. La Dreamcast, como todas las videoconsolas, genera internamente audio digital que luego transforma en audio analógico. Esto lo hace el conversor D/A (PCM1725U) del cual se puede sacar la señal limpia de audio digital y así obtener un sonido mucho más nítido, libre de ruidos y mayor separación de canales. Pero no se puede conectar directamente un amplificador con entrada de SPDIF, sino que hay que moludar esa señal para que el amplificador la entienda. De esta "traducción" se encarga el transmisor de audio digital Cirrus Logic CS8406-CSZ.
Contenido |
- Materiales necesarios
El mod en sí es bastante sencillo... No se distingue mucho de la instalación de cualquier modchip. Para poderlo realizar, se necesitan una serie de cosas:
- Soldador.
- Cable fino tipo awg24-28
- 1 Placa adaptadora SOIC-DIP
- 1 IC CS8406-CSZ
- 1 Resistencia de 330 Ω 1/4W
- 1 Resistencia de 91 Ω 1/4W
- Conector RCA para panel
La placa adaptadora la podéis encontrar fácilmente por eBay o en cualquier tienda de electrónica, es fácil de conseguir. El precio total de los componentes incluyendo la placa es alrededor de 12€.
- Preparación de la placa
La placa adaptadora sirve para soldar el CS8406-CSZ a ella para así no tener que hacer nuestra propia placa o soldar los cables directamente al CI

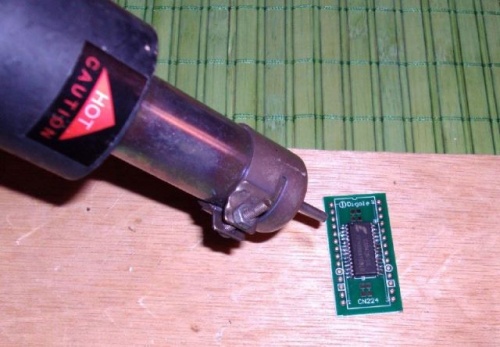

Hay muchos métodos para soldar un SOIC a una placa. Si no tenéis una estación de soldadura por aire caliente, lo habitual es estañear la placa y luego simplemente presentar encima el integrado y con el soldador calentar las patillas para que se funda el estaño de debajo.
Una vez soldado el IC CS8406-CSZ, hay que seguir el siguiente esquema de conexiones por debajo de la placa
Lo que hay que hacer en este paso es puentear entre sí por un lado los pines 1,2,4,5,6,7,8,9,11,23 y 24 y por otro lado los pines 16,17,18,19,20,22,27,28 y 10 del IC CS8406-CSZ. Quedaría algo así
- Instalación en la Dreamcast
Una vez puenteados todos los pines y habiendo soldado otros cables a los pines 3,12,14,21 y 26 sólo queda conectarlo al conversor D/A de la Dreamcast, el PCM1725U. El cual está donde marco en la imagen:
Para conectarlo hay que seguir el siguiente esquema:
CS8406-CSZ-----------PCM1725U
3-----------------------------12
12----------------------------1
13----------------------------3
14----------------------------2
12----------------------------14
1 (+5v)------------------------8
28 (GND)----------------------7
26 (TXP Salida SPDIF)
Quedaría así:
Ahora sólo queda conectar la salida SPDIF del CS8406-CSZ al conector RCA (Pines 26 y 28), pero antes habrá que conectar una resistencia de 330Ω en serie entre el pin 26 y el positivo del RCA y una resistencia en paralelo de 91Ω entre el pin 28 y el pin 26. Aquí tenéis el esquema:
He optado por poner un RCA aéreo, conectar las resistencias en el interior de el y sacar el cable por la rejilla de ventilación. Tampoco tenía una resistencia de 91Ω, así que puse dos de 48Ω en serie que a la práctica con el polímetro daba 92Ω, así que sirve.
Si lo preferís también podéis hacerle un agujero y poner el RCA en la misma carcasa, pero a mi como no me gusta agujerearla, pues queda así:
Mis primeras impresiones al probar el "nuevo" sonido es que por muy alto que ponga el volumen no oigo nada de ruido. Tiene muchos más detalles sobretodo en efectos de sonido que se oyen bajo, se oye con mucha más claridad, los agudos son mucho más nítidos y al lado de esto, el sonido analógico es como si se oyera en mono. Os lo recomiendo.
- Salida Digital Óptica
Para esta parte del tutorial es necesario haber realizado antes el mod S/PDIF coaxial anterior y haber comprobado que funciona correctamente.
- Materiales necesarios
- Cable fino tipo awg24-28
- 1 Placa adaptadora SOIC-DIP
- 1 IC 74HC04-SMD
- 1 Condensador de 100nF
- 1 TOTX178A
- Instalación en la Dreamcast
Se suelda el integrado en la placa y se puentean los pines. Por un lado se conectan eléctricamente los pines 2, 3, 5, 9, 11 y 13 del 74HC04. Por otro lado, se unen los pines 4, 6, 10, 12 y 14 del 74HC04 al pin 3 del TOTX178A. El condensador se conecta en paralelo al pin 1 y 2 del TOTX178A. También conectamos el pin 1 del TOTX178A al pin 8 del 74HC04, que a su vez va conectado a una salida de 5V. El pin 2 del TOTX178A corresponde a la masa y ha de ir conectado al pin 7 del 74HC04 y a su vez hay que unirlo a algún punto de masa de la placa, o bien, al pin 28 del mod S/PDIF. Por último, el pin 1 del 74HC04 es la entrada S/PDIF que ha de ir conectada al pin 26 del mod S/PDIF. Con el siguiente esquema se puede ver más claramente:
En cuanto a los pines 5V y GND, se pueden obtener de distintos puntos de la placa. Yo los he cogido directamente de la fuente como se ve en la imagen:
Hay que buscar una ubicación para el TOTX178A teniendo en cuenta que no tropieze con la propia carcasa de la Dreamcast y que no haga ningún corto con la chapa.
- Resultado
El resultado final con la Dreamcast cerrada y funcionando:
Valoraciones: En cuanto a calidad de sonido no se nota ninguna diferencia entre conectarlo por fibra óptica y cable coaxial S/PDIF, con lo que esta última parte del tutorial se puede omitir si se dispone de una entrada S/PDIF coaxial en el receptor de audio donde se conecte.
