Necesito esquema de la placa de Megadrive I

Ver la colección de [UFO] · por **[UFO]** 12 Abr 2005 17:34

Hola a todos! A ver si algún alma caritativa puede decirme dónde puedo encontrar el esquema de los pines del conector RGB -EN LA PLACA- de la Megadrive. Ojo! no el esquema del conector, sino el esquema de las soldaduras de cada uno de los pines en la placa.

Gracias de antemano.Espero haberme explicado...

XD

Saludos! [oki]

por **Giacomo Agostin** 12 Abr 2005 18:58

No entiendo para qué quieres eso, pero con coger un polímetro y mirar dónde están conectados los pines del conector ya lo tienes.

Ver la colección de [UFO] · por **[UFO]** 13 Abr 2005 14:06

Lo quiero porque, ya que aquí en Cádiz no encuentro un conector DIN-8 para hacerme el cable RGB, he pensado en soldar el extremo del cable que llevaría el conector directamente a la placa. No quedaría tan bien "estéticamente" ya que tendría un cable colgando por fuera de la Megadrive pero como dicen "a falta de pan..."

Pienso que es otra opción para aquellos que, como yo, no encuentren el conector.

Gracias por el consejo del polímetro Giacomo Agostin [oki]

Saludos!

por **Giacomo Agostin** 14 Abr 2005 14:41

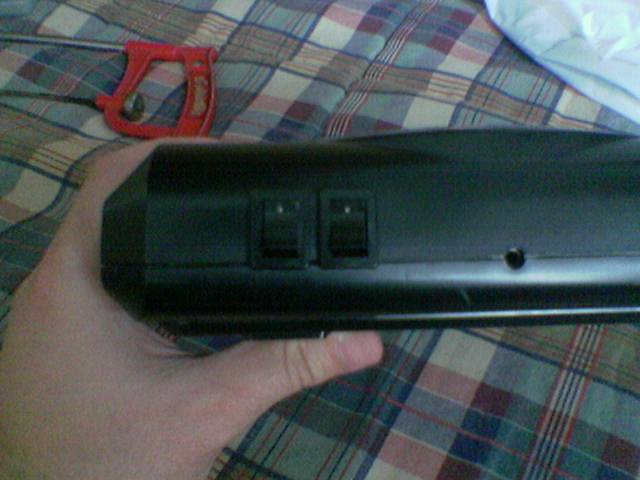

Puedes comprar un conector DB-9 como los del puerto serie de los PC y empotrárselo en la parte trasera de la Mega. Yo hice algo similar con los interruptores de selección 50/60Hz y PAL/NTSC. Te adjunto una foto para que te hagas una idea.

Ver la colección de fuynfactory · por **fuynfactory** 14 Abr 2005 15:02

ombre tambien puedes usar un polimetro y ir mediendo en placa y en el propio conector en continuidad y asi localizas las soldaduras del conector por relacion de el

P.D yo tambien lo busco el esquema quiero ver algunas cosillas de el jejejeje

Ver la colección de [UFO] · por **[UFO]** 14 Abr 2005 15:11

¿Un DB-9? ¿Para conectarlo a un monitor dices? No se me había ocurrido pero, entre jugar en mi tele de 21' y en un monitor de 15' me quedo con mi tele

.

Explícame un poco más esa idea del DB-9, si no te importa [oki]

Por cierto fuynfacto, ¿qué tienes pensado hacer, si se puede saber?

Saludos!

por **Giacomo Agostin** 14 Abr 2005 19:35

Con lo del DB-9 quería decir que le pongas otro conector en la parte trasera de la consola y luego haces el cable RGB para ese conector. Cuando digo un DB-9 puede ser cualquier tipo de conector que tenga al menos 8 pines. No se si ahora me has entendido.

Ver la colección de [UFO] · por **[UFO]** 15 Abr 2005 10:11

Ahora sí! Muchas gracias por tu idea

La pondré en práctica en breve [toctoc]

.

Saludos! [oki]

Ver la colección de fuynfactory · por **fuynfactory** 15 Abr 2005 11:33

lo del esquema pues me gustaria tenerlas de todas las consolas posible asi a la ora de reparar y restuarar algunas de ellas me puede servir muy bien y asi teniendo informacion de todo de la consola puedo buscar recambios facilmente
